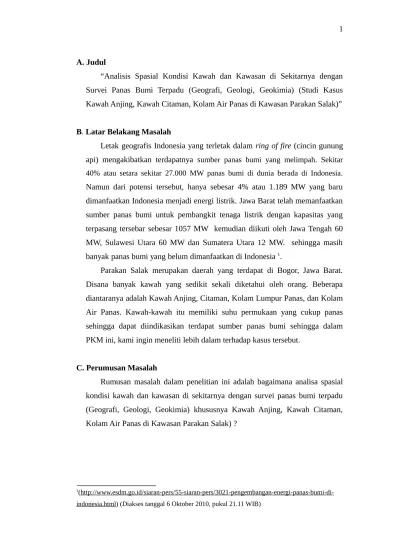

A. Judul
“Analisis Spasial Kondisi Kawah dan Kawasan di Sekitarnya dengan Survei Panas Bumi Terpadu (Geografi, Geologi, Geokimia) (Studi Kasus Kawah Anjing, Kawah Citaman, Kolam Air Panas di Kawasan Parakan Salak)”
B. Latar Belakang Masalah
Letak geografis Indonesia yang terletak dalam ring of fire (cincin gunung api) mengakibatkan terdapatnya sumber panas bumi yang melimpah. Sekitar 40% atau setara sekitar 27.000 MW panas bumi di dunia berada di Indonesia.
Namun dari potensi tersebut, hanya sebesar 4% atau 1.189 MW yang baru dimanfaatkan Indonesia menjadi energi listrik. Jawa Barat telah memanfaatkan sumber panas bumi untuk pembangkit tenaga listrik dengan kapasitas yang terpasang tersebar sebesar 1057 MW kemudian diikuti oleh Jawa Tengah 60 MW, Sulawesi Utara 60 MW dan Sumatera Utara 12 MW. sehingga masih banyak panas bumi yang belum dimanfaatkan di Indonesia 1.
Parakan Salak merupakan daerah yang terdapat di Bogor, Jawa Barat. Disana banyak kawah yang sedikit sekali diketahui oleh orang. Beberapa diantaranya adalah Kawah Anjing, Citaman, Kolam Lumpur Panas, dan Kolam Air Panas. Kawah-kawah itu memiliki suhu permukaan yang cukup panas sehingga dapat diindikasikan terdapat sumber panas bumi sehingga dalam PKM ini, kami ingin meneliti lebih dalam terhadap kasus tersebut.
C.Perumusan Masalah
Rumusan masalah dalam penelitian ini adalah bagaimana analisa spasial kondisi kawah dan kawasan di sekitarnya dengan survei panas bumi terpadu (Geografi, Geologi, Geokimia) khususnya Kawah Anjing, Kawah Citaman, Kolam Air Panas di Kawasan Parakan Salak) ?
D. Tujuan
Tujuan dari penelitian ini adalah untuk mengetahui kondisi spasial kawah dan kawasan di sekitarnya dengan menggunakan survei panas bumi terpadu.
E. Luaran yang Diharapkan
Penelitian ini diharapkan dapat membantu beberapa pihak yang sedang atau akan menjadi pengelola Kawasan Parakan Salak yang selanjutnya dapat menjadi inovasi bagi pengembangan kawasan Parakan Salak secara terpadu dari hasil analisa secara spasial atau keruangan.
Secara fisik, hasil dari penelitian ini diharapkan dapat membantu terbentuknya luaran yang bermanfaat, diantaranya:
1) Peta
Peta yang akan dibuat ini tidak hanya berisi lokasi kawah-kawah yang diteliti, melainkan juga tergambar lokasi lain yang berada di sekitar area kawah. Rencana peta yang telah disusun juga akan memberikan informasi kawasan ekowisata Parakan Salak secara menyeluruh. Jalur trekking yang merupakan pelengkap informasi daerah pegunungan juga akan tergambar dalam peta tersebut.
2) Papan Informasi
Papan ini dimaksudkan menjadi pemberi informasi yang setiap saat bisa diakses siapapun terkait kawah-kawah yang diteliti.
3) Buku Rekomendasi Hasil Analisis
Luaran dalam bentuk buku ini akan diisi dengan pembahasan hasil analisis penelitian kawah-kawah dan area sekitarnya secara spatial atau keruangan. Dalam hasil analisis ini juga akan dicantumkan rekomendasi-rekomendasi terkait pengambangan kawasan Parakan Salak yang lebih efektif untuk semua pihak yang terkait.
F. Kegunaan
1) Membantu pihak pengelola ekowisata kawasan Parakan Salak dalam menambahkan objek wisata mereka dalam bidang wisata geothermal di beberapa kawah yang diteliti.
2) Melanjutkan penelitian yang pernah dilakukan sebelumnya untuk terus menggali potensi terpendam area kawah-kawah tersebut serta peng-update-an data yang aktual untuk dasar penelitian setelah ini.
3) Membantu pihak pengelola energi geothermal dalam penelitian dan pengembangan energi baru.
4) Penelitian ini juga diharapkan dapat memberikan informasi secara terperici mengenai kawah-kawah kepada pengelola Parakan Salak, baik itu Dinas Pariwisata dan Kebudayaan, Pemda, peneliti, Dinas-dinas lainnya yang terkait dengan pengembangan kawasan Parakan Salak serta kepada masyarakat pada umumnya dan kami sertakan rekomendasi alternatif arah pengembangannya.
G. Tinjauan Pustaka
Energi panas bumi didefinisikan sebagai panas dari Bumi. Ini adalah sumber daya, yang bersih yang menyediakan energi terbarukan di kawasan seluruh dunia dalam berbagai aplikasi dan sumber daya. Walaupun daerah dengan indikasi seperti mata air panas lebih jelas dan sering kali menjadi tempat pertama yang digunakan sumber daya panas bumi, panas bumi yang tersedia terdapat di mana-mana, Hal ini dianggap sebagai sumber daya terbarukan karena panas yang berasal dari interior Bumi pada dasarnya terbatas. Panas akan terus mengalir dari dalam bumi, melalui konduksi, diperkirakan setara dengan 42 juta megawatt (MW) , dan diharapkan tetap demikian selama miliaran tahun yang akan datang, menjamin pasokan energi masa depan.
G.1 Region Panas bumi aktif
Penggalian atau subduksi adalah salah satu mekanisme yang paling penting yang membentuk daerah panas bumi temperatur tinggi. Ketika piringan dikenakan tegangan, hal tersebut dapat dihilangkan dengan cracking terbuka dan rifting, dengan retakan pada beberapa tempat yang mengarah ke bawah, dan oleh penipisan.
Ketika piringan itu patah akibat gempa bumi, hal tersebut dapat menimbulkan beberapa sumber daya panas bumi komersial yang menguntungkan.
G.2 Sistem Hidrotermal
Sistem hidrothermal di bawah permukaan sering kali ditunjukkan oleh adanya manifestasi panasbumi di permukaan (geothermal surface manifestation), seperti mata air panas, kubangan lumpur panas (mud pools), geyser dan manifestasi panasbumi lainnya.. Manifestasi panas bumi di permukaan diperkirakan terjadi karena adanya perambatan panas dari bawah permukaan atau karena adanya rekahan-rekahan yang memungkinkan fluida panasbumi (uap dan air panas) mengalir ke permukaan. Berdasarkan pada jenis fluida produksi dan jenis kandungan fluida utamanya, sistim hidrotermal dibedakan menjadi dua, yaitu sistim satu fasa atau sistim dua fasa. Sistim dua fasa dapat merupakan sistem dominasi air atau sistem dominasi uap.
dominan dibandingkan dengan fasa airnya. Rekahan umumnya terisi oleh uap dan pori-pori batuan masih menyimpan air. Reservoir air panasnya umumnya terletak jauh di kedalaman di bawah reservoir dominasi uapnya. Sistim dominasi air merupakan sistim panas bumi yang umum terdapat di dunia dimana reservoirnya mempunyai kandungan air yang sangat dominan walaupun “boiling” sering terjadi pada bagian atas reservoir membentuk lapisan penudung uap yang mempunyai temperatur dan tekanan tinggi.
Dibandingkan dengan temperatur reservoir minyak, temperatur reservoir panasbumi relatif sangat tinggi, bisa mencapai 3500C. Berdasarkan pada besarnya temperatur, Hochstein (1990) membedakan sistim panasbumi menjadi tiga, yaitu:
1. Sistim panasbumi bertemperatur rendah, yaitu suatu sistim yang reservoirnya mengandung fluida dengan temperatur lebih kecil dari 1250C.
2. Sistim/reservoir bertemperatur sedang, yaitu suatu sistim yang reservoirnya mengandung fluida bertemperatur antara 1250C dan 2250C.
3. Sistim/reservoir bertemperatur tinggi, yaitu suatu sistim yang reservoirnya mengandung fluida bertemperatur diatas 2250C.
G.3 Fotografi udara Visible and Near-Infrared
Foto udara, yang merekam bagian terlihat dari spektrum elektromagnetik merupakan bentuk paling umum dari penginderaan jauh dan merupakan dasar untuk setiap penyelidikan geologi atau hidrogeologi. Banyak informasi dapat diperoleh dari stereopairs foto udara hitam-putih, yang memberikan gambar tiga dimensi permukaan ketika dilihat dengan sebuah stereoskop.
Metode Deskripsi Penggunaan
Visible and Near Infrared
Aerial foto (hitam dan putih, warna, false color, inframerah, multispektral); imaging fitur permukaan terbatas
Interpretasi foto udara dari geologi dan fitur permukaan
Foto udara menggunakan film khusus dan filter untuk penginderaan radiasi ultraviolet tercermin
Pemetaan tumpahan minyak di badan air permukaan;
kadang-kadang digunakan untuk pemetaan geologi dari formasi karbonat
Thermal Infrared
Scanner yang digunakan untuk mendeteksi radiasi inframerah di luar jangkauan fotografi inframerah
Secara rutin digunakan untuk mendeteksi debit air tanah ke sungai, danau, dan laut; mendeteksi variasi kadar air tanah (rembesan dari lahan resapan dan tangki penyimpanan bawah tanah), penguapan, dan sifat termal
SLAR
Membuat citra radar terus menerus (Pulsa frekuensi radio tercermin) dari permukaan tanah
Mirip dengan aplikasi foto udara; dapat membedakan ukuran butir dalam aluvium jika tidak ada gangguan dari vegetasi, juga dapat digunakan untuk analisis patah-trace
Low-frequency AEMs
Menggunakan frekuensi pemancar dan penerima gelombang elektromagnetik rendah yang merespon perubahan di dalam
konduktivitas listrik tanah
Mendeteksi variasi jenis tanah dan batuan, variasi
dalam salinitas air tanah, lokasi akuifer bawah permukaan dangkal dan
kontaminasi air garam pada akuifer yang lebih dalam
Aeromagnetic Menghitung seluruh medan listrik bumi
Digunakan dalam eksplorasi minyak bumi dan mineral untuk membantu interpretasi struktur pemetaan geologi
1. Metode pengumpulan data
Pengumpulan data pada penelitian ini dilakukan secara observasi dan berdasarkan referensi. Data yang diambil pada penelitian ini merupakan data mengenai aspek geologi, geokimia, dan geografi. Berikut tahapan pengumpulan data pada penelitian ini:
1.1 tahap persiapan
Pada tahap ini dilakukan telaahan mengenai kondisi fisik lingkungan pada kawah berdasarkan citra aster yang datanya diadopsi dari (www.asterweb.jpl.nasa.go) dan kondisi geologi kawasan tersebut berdasarkan peta geologi.
1.2 tahap survei
1.2.1 Survei geologi
Data geologi didapat berdasarkan sampel batuan yang diambil pada kawasan kawah
1.2.2 Survei geokimia
Dalam penyelidikan geokimia, dilakukan pengambilan sampel air panas, Hg tanah, dan CO2 udara tanah
1.2.3 Survei lingkungan
Pada survei ini diambil data mengenai kondisi vegetasi dan kualitas udara di sekitar kawah
2. Pengolahan data
Langkah-langkah yang dilakukan dalam menganalisis data adalah sebagai berikut:
1. Analisis citra Aster dilakukan dengan menggunakan software Ermapper dan ArGIS, untuk mengklasifikasi kawasan menjadi region-region berdasarkan kondisi kualitas udara, tanah, dan geologi
2. Analisis labolatorium batuan untuk mengetahui jenis dan umurnya dari data geologi yang didapat
3. Analisis air panas dengan menggunakan geotermometer untuk mengetahui kandungan dan analisis untuk pendugaan temperatur bawah permukaan
4. Pengolahan data Hg tanah dan CO2 udara tanah dilakukan untuk
menentukan variasi. Data tersebut kemudian diplotkan ke dalam peta untuk mendapatkan sebaran Hg dan CO2 udara tanah di kawasan
kawah.
6. Model simulasi kawasan kawah berdasarkan data yang didapat mengenai kondisi geologi, geokimia, dan geografi menggunakan AutoCad 2009, ArcGis, GIS 3D dan Matlab
3. Penarikan kesimpulan
Penarikan kesimpulan merupakan jawaban dari permasalahan dan tujuan yang disimpulkan berdasarkan hasil analisis output yang berupa peta dan model dari data yang diperoleh.
Skema model penelitian
I. Jadwal Kegiatan
Perancangan Sampling
Pengambilan Data
Deskripsi Data
Analisis Data
Pembuatan Peta dan Model
J. Rancangan Biaya
No. Rincian Biaya
1 Biaya Internet Rp 25.000
2 Biaya Print Rp 50.000
3 Perbanyak Proposal Rp 50.000 4 Penjilidan Proposal Rp 25.000
5 Citra Aster Rp 2.000.000
6 Peta Rupa Bumi skala
1:25000 dan 1: 50000 Rp 200.000
7 Peta Geologi Rp 150.000
8 Sewa Kamera Rp 200.000
9 Sewa Altimeter Rp 50.000
10 Sewa GPS Rp 200.000
11 Kertas Lakmus Rp 100.000 12 Sewa Geotermometer Rp 150.000 13 Survei Lapang Rp 800.000
14 Transportasi Rp 800.000
15 Perizinan Rp 150.000
16 Sewa Tenda Rp 250.000
17 Pemandu Jalan Rp 200.000
18 Pengolahan dan Analisa
Data Rp 500.000
19 Pengujian di Laboratorium
Tanah Rp 1.000.000
20 Pengujian di Laboratorium
Kimia Rp 1.000.000
21 Penulisan Laporan Rp 100.000
22 Finalisasi dan Perbanyak
Laporan Rp 150.000
Total Biaya Rp 7.970.000
Ibnu Malik. 2009. “Perjalanan ke Parakan Salak”, Geospasial Volume 7 No. 2/ Agustus 2009. Jakarta: Departemen Geografi Universitas Indonesia.
Geothermal Energy Association. Geothermal Basics.
http://www.geo-energy.org/Basics.aspx (15 Oktober 2010)
Geothermal Resources Council. What is Geothermal. http://www.geothermal.org/what.html (16 Oktober 2010)
Kementerian Negara lingkungan Hidup. Energi Panas Bumi (Geothermal). http://b3.menlh.go.id/bulletin/article.php?article_id=94(16 Oktober 2010) Lintas Berita. Potensi Geothermal (Panas Bumi) Indonesia setara 19 Miliar Barrel Minyak. http://www.lintasberita.com/Nasional/Bisnis/wow..-potensi-geothermal-panas-bumi-indonesia-setara-19-miliar-barrel-minyak (16 Oktober 2010)
Ronald Dipippo. 2007. Geothermal Power Plants: Priciples, Aplications, Case Studies and Enviromental Impact. Dartmouth: Massachusetss.
