LAPORAN AKHIR PENELITIAN DOSEN PEMULA USER MANUAL AUGMENTED REALITY UNTUK MENDUKUNG PACKAGING PRODUK INDUSTRI KREATIF

(1)

LAPORAN AKHIR

PENELITIAN DOSEN PEMULA

USER MANUAL AUGMENTED REALITY UNTUK

MENDUKUNG PACKAGING PRODUK

INDUSTRI KREATIF

TIM PENGUSUL

1. Ketua : Andi Widiyanto, S. Kom., M. Kom NIDN 0623087901

2. Anggota : Affan Rifa’i, ST. NIDN 0601107702

UNIVERSITAS MUHAMMADIYAH MAGELANG

(2)

(3)

DAFTAR ISI

Hlm.

HALAMAN SAMPUL... i.

HALAMAN PENGESAHAN ... ii.

DAFTAR ISI ... iii.

RINGKASAN ... iv.

BAB 1 PENDAHULUAN ... 1

BAB 2 TINJAUAN PUSTAKA... 3

BAB 3 METODE PENELITIAN ... 6

BAB 4 HASIL YANG DICAPAI ……….. ………... 12

BAB 5 RENCANA TAHAPAN BERIKUTNYA

BAB 6 KESIMPULAN DAN SARAN DAFTAR PUSTAKA

(4)

RINGKASAN

Indonesia adalah salah satu negara pengekspor produksi mebel yang besar. Masalah yang dihadapi oleh pengusaha mebel adalah pengiriman barang ke luar kota, luar pulau atau ke luar negeri. Begitu pula yang dihadapi KUB mainan anak di Kelurahan Jurang ombo Kota Magelang. Packaging mebel membutuhkan ruang yang besar, sehingga ongkos kirim menjadi mahal. Masalah packaging tersebut dapat diatasi menerapkan pengemasandengan model Knock Down.

Packaging model knock-down dapat meningkatkan jumlah muatan sehingga

pengiriman barang lebih efisien. Masalah timbul pada saat merakit kembali karena buku petunjuk yang dilampirkan tidak semua orang dapat memahami dengan baik bagaimana cara mempraktekannya. Teknologi Augmented Reality memungkinkan menampilkan sebuah animasi cara perakitan pada saat proses perakitan ulang sebuah produk, sehingga proses perakitan menjadi lebih mudah. Konsumen cukup mengarahkan user manual kearah webcam, animasi cara perakitan perbagian akan muncul dilayar monitor.

(5)

BAB 1. PENDAHULUAN A. Latar Belakang

Indonesia adalah salah satu negara pengekspor produksi mebel yang besar. Berdasarkan data BPS ekspor mebel rotan, kayu dan bahan lainnya untuk periode januari – februari 2011 bernilai 297,437,996 US$. Masalah yang dihadapi oleh pengusaha mebel adalah pengiriman barang ke luar kota, luar pulau atau ke luar negeri. Pengemasan mebel membutuhkan ruang yang besar, sehingga ongkos kirim menjadi mahal. Bahkan transaksi sering kali gagal gara-gara ongkos kirim yang terlalu mahal.

Perusahaan barang-barang rakitan di berbagai negara besar telah menerapkan packaging (pengemasan) dengan model Knock Down yaitu dengan cara produknya dipotong-potong menjadi bagian-bagian kecil, yang nantinya dirakit kembali. Begitu pula di Indonesia banyak perusahaan mebel menggunakan metode ini contohnya olimpic dan ligna furniture. Penjualan mebel knock down tumbuh pesat pada tahun 2008 sudah mencapai 4,235 trilyun.

Kota Magelang mempunyai sentra mainan anak KUB mainan anak di Kelurahan Jurang ombo kecamatan Magelang Selatan Kota Magelang terdapat kurang lebih 32 orang pengusaha mainan kayu anak. Mainan dari kayu tersebut berasal dari limbah industri yang ada di sekitar Kota Magelang. Industri yang menjadi obyek penelitian terbatas pada industri kreatif mainan anak berupa kuda-kudaan. Permintaan dari luar daerah bahkan luar pulau cukup banyak, akan tetapi besarnya biaya pengiriman sering kali menyebabkan gagalnya transaksi.

B. Permasalahan

Pengemasan suatu produk mebel atau produk lainnya menjadi barang bongkar pasang (knock down) dapat meningkatkan jumlah muatan sehingga pengiriman barang lebih efisien. Konsumen sebelum menggunakan produk tersebut harus memasang atau merakit kembali sebelum digunakan. Masalah

(6)

Untuk mengatasi masalah tersebut dibutuhkan sebuah teknologi atau model yang dapat membantu para pembeli barang-barang mebel untuk dapat merangkai mebel yang dibeli tanpa melalui bantuan seorang tukang. Teknologi tersebut seharusnya dapat diproduksi masal dengan biaya yang murah serta supaya dapat dimasukkan kedalam packaging.

Teknologi Augmented Reality (AR) digunakan untuk menambahkan obyek virtual ke dalam objek nyata persepsi pengguna. Dengan bantuan teknologi AR lingkungan nyata disekitar kita akan dapat berinteraksi dalam bentuk virtual. Teknologi AR sangat memungkinkan animasi sebuah proses dapat disertakan misalnya sebuah animasi cara perakitan pada saat proses perakitan ulang sebuah produk, sehingga proses perakitan menjadi lebih mudah. Pada saat pengguna akan merakit produk, cukup diarahkan ke kamera laptop akan muncul animasi cara perakitannya.

C. Rumusan Masalah

Rumusan masalah penelitian ini adalah Bagaimana membuat sebuah model user manual yang dapat menampilkan animasi perakitan sebuah mainan anak knock-down dengan menggunakan Augmented Reality

D. Tujuan

Tujuan penelitian ini adalah menghasilkan sebuah model user manual perakitan produk knock-down dengan menggunakan Augmented Reality yang dapat dikemas didalam kemasan produk.

E. Targer Luaran

Luaran tambahan yang diharapkan dari penelitian ini adalah: 1. Prototype model user manual perakitan produk knock-down

2. Prosiding pada seminar ilmiah atau di jurnal ilmiah

F. Kontribusi terhadap Ilmu Pengetahuan

Hasil penelitian dapat dikembangkan lebih lanjut dan dimanfaatkan untuk produk-produk knock down yang lain. Dengan demikian akan terjadi pendayagunaan hasil penelitian menjadi produk siap pakai.

(7)

BAB 2. TINJAUAN PUSTAKA A. Augmented Reality

Menurut Professor Ronald T. Azuma, “Augmented Reality (AR) is refers

to a situation in which the goal is to supplement a user’s perception of the real-world through the addition of virtual objects”. Secara singkat teknologi

Augmented Reality (AR) digunakan untuk menambahkan objek virtual ke dalam objek nyata persepsi pengguna. Dengan bantuan teknologi AR lingkungan nyata disekitar kita akan dapat berinteraksi dalam bentuk virtual.

Benda-benda maya menampilkan informasi yang tidak dapat diterima oleh pengguna dengan inderanya sendiri. Teknologi AR digunakan sebagai alat untuk membantu persepsi dan interaksi penggunanya supaya obyek virtual hadir di dunia nyata. Informasi yang ditampilkan oleh benda maya membantu pengguna melaksanakan kegiatan kegiatan dalam dunia nyata.

Untuk menampilkan obyek 3D yang sesuai dengan posisi dan orientasi marker, perlu diperhitungkan hasil proyeksi yang diterima viewplane (bidang proyeksi di layar) untuk kemudian ditampilkan. Selain proyeksi pada bidang 2D, dalam pergeseran marker maupun kamera perlu diperhatikan perubahan posisi dan rotasi dalam sistem koordinat 3D seperti pada gambar 3.

(8)

B. Buku Panduan (User Manual)

Buku panduan adalah sebuah buku yang menyajikan informasi dan memandu atau memberikan tuntunan kepada pembaca untuk melakukan apa yang disampaikan di dalam buku tersebut. Sebuah buku panduan dikatakan berhasil apabila panduan yang disampaikan di dalam buku tersebut dapat dipahami dan diterapkan dengan baik oleh pembacanya.

Buku panduan digunakan saat konsumen memakai atau merakit suatu produk tertentu. Pentingnya membaca buku manual sehingga pada kemasan produk ditulis “bacalah sebelum memakainya”. Bahkan, pada produk-produk yang bersifat bahaya dituliskan dalam buku manual peringatan akan berhati-hati dan sesuai prosedur dalam menggunakannya. Buku Manual juga di sertakan dalam kemasan produk – produk rakitan atau produk belum siap pakai konsumen diharap mengikuti langkah-langkah dalam merakit barang tersebut.

C. Knock-down Furniture

Knock-down Furniture adalah bentuk furnitur yang dibeli berupa

beberapa bagian atau potongan dan membutuhkan perakitan sebelum menggunakannya. Bentuk furnitur biasanya tiba dalam kotak dan berisi petunjuk bagi pembeli untuk mengikuti untuk merakit setelah pembelian(Erie J. Sauder, 1951). furnitur jenis ini umumnya mudah dirakit dan hanya membutuhkan alat-alat sederhana seperti obeng, palu, kunci-L, dsb.

Knock-down Furniture biasanya dikemas dalam bentuk kit dengan

potongan dikemas dalam satu atau beberapa kotak. Kit dapat berisi sejumlah bagian datar, pengencang, sekrup, perhiasan, dan bagian lain yang diperlukan untuk merakit furnitur. Sebuah industri perakitan mebel knock-down furniture, konsumen dapat melibatkan penyedia layanan untuk datang ke rumah mereka dan merakit furnitur yang mereka beli.

D. Industri Kreatif

Industri kreatif didefinisikan sebagai industri yang berasal dari pemanfaatan kreativitas, keterampilan serta bakat individu untuk menciptakan

(9)

kesejahteraan serta lapangan pekerjaan dengan menghasilkan dan mengeksploitasi daya kreasi dan daya cipta individu tersebut. Dengan kata lain dapat diartikan sebagai kumpulan aktivitas ekonomi yang terkait dengan penciptaan atau penggunaan pengetahuan dan informasi.

Menurut Department of Culture, Media and Sports (DCMS) English Inggris, Industri kreatif didefinisikan sebagai: those industries which have their

origin in individual creativity, skill and talent, and which have a potential for wealth and job creation through the generation and exploitation of intellectual property and content.

(10)

BAB 3. METODE PENELITIAN

Dalam penelitian ini metodologi dapat dijelaskan sebagai berikut : 1. Studi pendahuluan

2. Observasi /studi pustaka 3. Perumusan masalah 4. Pembuatan sistem 5. Pengujian

6. Implementasi

A. Studi pendahuluan

Pada bagian ini dilakukan pemetaan terhadap obyek dan hal-hal yang terkait dengan obyek berdasarkan situasi dan kondisi yang ada. Pengumpulan informasi tentang peluang yang ada dan tantangan yang akan dihadapi.

B. Observasi dan Studi Pustaka

Observasi dilakukan di KUB Mainan anak Jurang Ombo, Kota Magelang untuk melihat situasi dan kondisi yang ada dilokasi. Pengumpulan informasi dilapangan dilanjutkan dengan informasi dari buku, tulisan ilmiah, internet dan media ilmiah lainnya.

C. Perumusan masalah

Tahap selanjutnya adalah menentukan rumusan masalah utama dari sekian banyak masalah hasil observasi. Penentuan masalah didukung dengan hasil studi pustaka tentang bagaimana kemungkinan untuk mengatasi masalah tersebut. Dukungan perkembangan teknologi misalnya apakah tersedia atau belum.

D. Pembuatan Sistem

Langkah–langkah yang dilakukan dalam dalam pembuatan sistem adalah sebagai berikut :

(11)

1. Analisis model knock

Model mainan pada gambar 2 didesain menjadi model

down supaya bisa dipisahkan bagiannya menjadi potongan

Hasil desain model

kuda jungkat-jungkit seperti pada gambar 3.

Analisis model knock-down

Gambar 2

Mainan anak kuda jungkat-jungkit

Model mainan pada gambar 2 didesain menjadi model supaya bisa dipisahkan bagiannya menjadi potongan

Hasil desain model knock-down akan menjadi model pembuatan (mal) jungkit seperti pada gambar 3.

Gambar 3. Rancangan knock-down

Model mainan pada gambar 2 didesain menjadi model knock-supaya bisa dipisahkan bagiannya menjadi potongan-potongan.

(12)

2. Rancangan kebutuhan sistem

Kebutuhan fungsional sistem adalah sistem mampu menampilan animasi perakitan kuda jungkat-jungkit perbagian dengan cara yang mudah dilakukan oleh konsumen. Sistem yang dibuat dapat dimasukkan kedalam proses pengemasan sehingga bentuk sistem run on CD dan diintegrasikan dengan user manual, kebutuhan sistem seperti pada tabel 1.

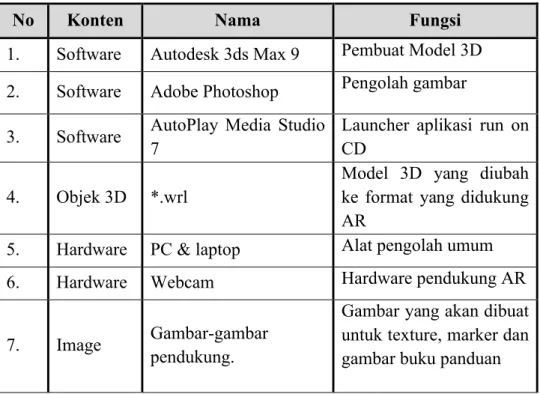

Tabel 1. Kebutuhan pembuatan sistem

No Konten Nama Fungsi

1. Software Autodesk 3ds Max 9 Pembuat Model 3D 2. Software Adobe Photoshop Pengolah gambar 3. Software AutoPlay Media Studio

7

Launcher aplikasi run on CD

4. Objek 3D *.wrl

Model 3D yang diubah ke format yang didukung AR

5. Hardware PC & laptop Alat pengolah umum

6. Hardware Webcam Hardware pendukung AR

7. Image Gambar-gambar

pendukung.

Gambar yang akan dibuat untuk texture, marker dan gambar buku panduan

3. Rancangan storyboard

Perancangan sebuah media multimedia digambarkan dalam bentuk storyboard untuk mempermudah dalam pembuatan aplikasi multimedia. Storyboard akan menampilkan alur sistem scene (bagian) demi scene, yang akan menggambarkan bagaimana nanti jalannya sistem yang dibuat, gambaran – gambaran interface sesuai dengan urutan struktur aplikasi.

Sistem yang akan dibuat berupa CD yang dimasukkan kedalam CD-ROM kemudian pengguna tingal mengarahkan user manual bagian perakitan yang diinginkan pada webcam dan aplikasi akan menampilkan

(13)

animasi bagaimana proses perakitan dan apa yang harus dilakukan oleh pengguna. Untuk lebih jelasnya secara detail pada tabel 2.

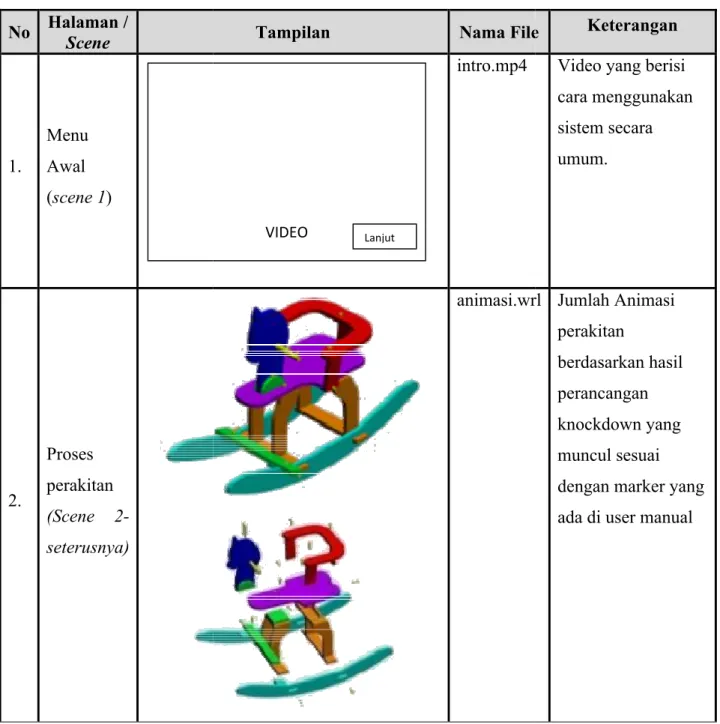

Tabel 2. No Halaman / Scene 1. Menu Awal (scene 1) 2. Proses perakitan (Scene 2-seterusnya)

animasi bagaimana proses perakitan dan apa yang harus dilakukan oleh pengguna. Untuk lebih jelasnya secara detail pada tabel 2.

Tabel 2. Storyboard sistem user manual dengan AR

Tampilan Nama File

intro.mp4

animasi.wrl VIDEO _Lanjut

animasi bagaimana proses perakitan dan apa yang harus dilakukan oleh

Storyboard sistem user manual dengan AR

Nama File Keterangan

Video yang berisi cara menggunakan sistem secara umum. wrl Jumlah Animasi perakitan berdasarkan hasil perancangan knockdown yang muncul sesuai dengan marker yang ada di user manual

(14)

4. Pembuatan sistem

Pembuatan sistem memerlukan seorang graphic animator, yang membuat animasi perakitan perbagian sesuai dengan rancangan knock down kemudian hasil model animasi 3D yang dihasilkan dintegrasikan dengan augmented reality. Proses terakhir setelah sistem berjalan dengan baik sistem diubah supaya dapat berjalan portable pada CD ROM.

E. Pengujian

Rencana pengujian sistem dilakukan di laboratorium untuk menguji jalannya sistem pada kondisi normal. Suasana laboratorium dikondisikan sedemikian rupa sehingga sistem berjalan sesuai dengan apa yang telah dirancang dan hasilnya seperti yang telah diperkirakan.

Tahap selanjutnya pengujian publik dengan kondisi yang berbeda dan hardware yang digunakan lebih bervariasi dengan sample yang disesuaikan kondisi masyarakat pada umumnya. Tahap ini dilakukan untuk memperbaiki sistem jika kondisi2 yang terjadi diluar yang diharapkan sistem masih tetap dapat berjalan.

F. Implementasi

Tahap akhir penelitian ini adalah diimplementasikan pada industri kreatif mainan anak yang ada dikota magelang khususnya pada mainan anak kuda jungkat-jungkit terutama yang akan dikirim ke luar daerah.

(15)

A. Implementasi

Tahap awal

perakitan mainan kuda jungkit dalam bentuk model 3D dalam bentuk potongan potongan beserta rancangan peletakan

Model dibagi menjadi 3 bagian 3) bagian alas, seperti pada gambar 4

Mainan kuda jungkit terdiri dari 3 bagian, sehingga dibutuhkan perakitan sebagai berikut:

a. perakitan kepala,

b. perakitan badan terdiri dari 1) tempat duduk, 2)tiang sandaran, dan 3)sandaran c. perakitan bagian alas kaki

dengan alas

BAB 4. HASIL YANG DICAPAI

Implementasi

Tahap awal implementasi adalah perancangan model

perakitan mainan kuda jungkit dalam bentuk model 3D dalam bentuk potongan potongan beserta rancangan peletakan mur baut untuk mengaitkan antar potongan Model dibagi menjadi 3 bagian utama yaitu bagian 1) kepala, 2) bagian badan dan 3) bagian alas, seperti pada gambar 4.

Gambar 4

Mainan anak kuda jungkat-jungkit

Mainan kuda jungkit terdiri dari 3 bagian, sehingga dibutuhkan perakitan sebagai berikut:

. perakitan badan terdiri dari 1) tempat duduk, 2)tiang sandaran, dan 3)sandaran . perakitan bagian alas kaki terdiri dari 1)perakitan kaki, 2)sambungan kaki

implementasi adalah perancangan model knock down perakitan mainan kuda jungkit dalam bentuk model 3D dalam bentuk potongan-untuk mengaitkan antar potongan. yaitu bagian 1) kepala, 2) bagian badan dan

Mainan kuda jungkit terdiri dari 3 bagian, sehingga dibutuhkan animasi

. perakitan badan terdiri dari 1) tempat duduk, 2)tiang sandaran, dan 3)sandaran 2)sambungan kaki

(16)

Rancangan model kemudian dibuat dalam model 3D digital menggunakan Autodesk 3ds Max (yang digunakan versi 9) seperti gambar 5, kemudian dibuat animasi perakitannya (gambar 6). Teknologi Augmented Reality menggunakan bahasa VRML (Virtual Reality Modeling Language) sehingga model animasi 3D harus di-export kedalam format *.wrl.

Gambar 5. Pembuatan model 3D

Gambar 6.

(17)

B. Pengujian

Pengujian menggunakan teknologi Augmented Reality dengan hardware dan software sebagai berikut ini:

1. Microsoft Windows XP Professional SP 2 2. ARToolkit 2.72

3. AMD Sempron 3200+ 4. ATI Radeon 2100 Graphics 5. RAM 1024 MB

6. Logitech Portable Webcam C905

File hasilnya konversi dalam bentuk .wrl kemudian dimasukkan pada program ARToolkit. Untuk menguji berhasil atau tidak animasi 3D membutuhkan marker sebagai pemicu untuk menampilan obyek 3D kemudian dilakukan setting beberapa file konfigurasi pada file object_data_vrml untuk mengatur marker dengan obyek 3D seperti pada gambar 7 dan mengatur tampilan obyek 3D seperti gambar 8.

Gambar 7.

(18)

Selanjutnya animasi dicoba dengan menjalankan ARToolkit 2.72, langkah awal adalah setting kamera seperti pada gambar 9, lalu akan terjadi proses render seperti gambar 10 dan dan hasilnya akan muncul animasi perakitan seperti pada gambar 11.

Gambar 9.

Pengaturan kamera ARToolkit

Gambar 10. Proses rendering

(19)

Gambar 11. Tampilan animasi

1. Pengujian ukuran marker

Marker dibutuhkan sebagai penanda ARToolkit untuk menampilkan obyek. Berdasarkan penelitian Afissunani, A., Saleh, A., Assidiqi, M.A., 2011 pola marker yang dibuat dengan model kotak tebal (jenis d) pada gambar 12, maka marker yang dibuat untuk penelitian ini seperti gambar 13 dengan ukuran 2 cm, 3 cm, 4 cm, 5 cm, dan 6 cm.

(20)

Gambar 13. Pengujian marker

Dengan menggunakan posisi dan keadaan yang sama hasil pengujian marker dengan berbagai ukuran hasilnya seperti pada tabel 3.

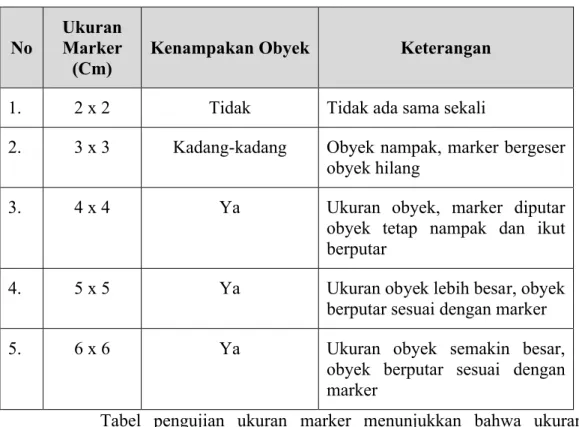

Tabel 3. Pengujian ukuran marker

No

Ukuran Marker

(Cm) Kenampakan Obyek Keterangan

1. 2 x 2 Tidak Tidak ada sama sekali

2. 3 x 3 Kadang-kadang Obyek nampak, marker bergeser obyek hilang

3. 4 x 4 Ya Ukuran obyek, marker diputar

obyek tetap nampak dan ikut berputar

4. 5 x 5 Ya Ukuran obyek lebih besar, obyek

berputar sesuai dengan marker

5. 6 x 6 Ya Ukuran obyek semakin besar,

obyek berputar sesuai dengan marker

Tabel pengujian ukuran marker menunjukkan bahwa ukuran marker akan mempengaruhi ukuran penampakan obyek virtual, dan ukuran yang bisa menampilkan obyek secara konstan ukuran marker lebih besar dari 2 x 2 cm

(21)

2. Pengujian multi marker

Perakitan mainan kuda jungkit membutuhkan setidaknya 3 animasi sehingga dibutuhkan marker lebih dari satu. Untuk memastikan tidak terjadi tampilan obyek ganda dan kesalahan tampilan animasi perakitan maka perlu diuji pula ukuran marker yang tepat sperti pada gambar 14.

Gambar 14. Pengujian multi marker

Pengujian dengan kondisi ruangan dan posisi marker sama akan tetapi dengan 3 buah marker hasilnya seperti tabel 4

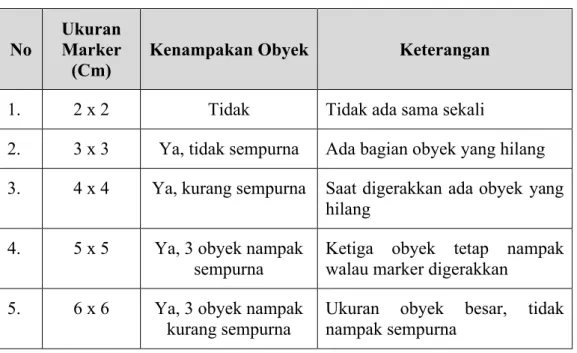

Tabel 4. Pengujian ukuran multi marker

No

Ukuran Marker

(Cm) Kenampakan Obyek Keterangan

1. 2 x 2 Tidak Tidak ada sama sekali

2. 3 x 3 Ya, tidak sempurna Ada bagian obyek yang hilang 3. 4 x 4 Ya, kurang sempurna Saat digerakkan ada obyek yang

hilang 4. 5 x 5 Ya, 3 obyek nampak

sempurna

Ketiga obyek tetap nampak walau marker digerakkan

(22)

Sebelum di uji di lapangan pengujian dengan harapan sistem dapat berjalan pada semua komputer/laptop maka dilakukan pengujian terhadap texture animasi dengan mengubah resolusi dan ukuran texture, hasil pengujian seperti pada tabel 5.

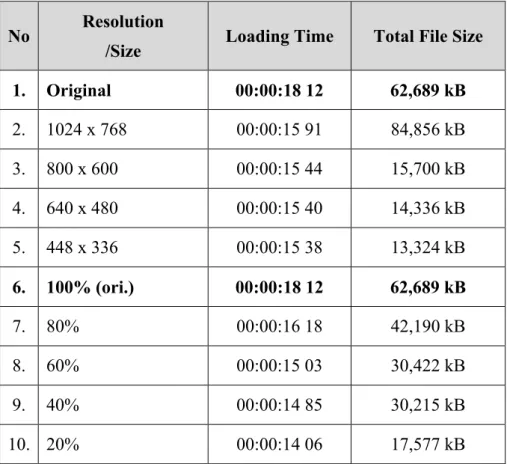

Tabel 5. Pengujian resolusi & ukuran texture

No Resolution

/Size Loading Time Total File Size

1. Original 00:00:18 12 62,689 kB 2. 1024 x 768 00:00:15 91 84,856 kB 3. 800 x 600 00:00:15 44 15,700 kB 4. 640 x 480 00:00:15 40 14,336 kB 5. 448 x 336 00:00:15 38 13,324 kB 6. 100% (ori.) 00:00:18 12 62,689 kB 7. 80% 00:00:16 18 42,190 kB 8. 60% 00:00:15 03 30,422 kB 9. 40% 00:00:14 85 30,215 kB 10. 20% 00:00:14 06 17,577 kB

Hasil pengujian menunjukan semakin kecil ukuran file akan menyebabkan loading time semakin kecil /cepat. Hal ini tentu saja berpengaruh dengan kualitas detail tampilan animasi yang semakin berkurang seiring dengan kecilnya ukuran file.

Pengujian terakhir adalah sistem dirubah dalam bentuk portable (CD) kemudian diujicobakan pada laptop dengan sample secara acak yang ada dipasaran didapatkan hasil pada tabel 6.

(23)

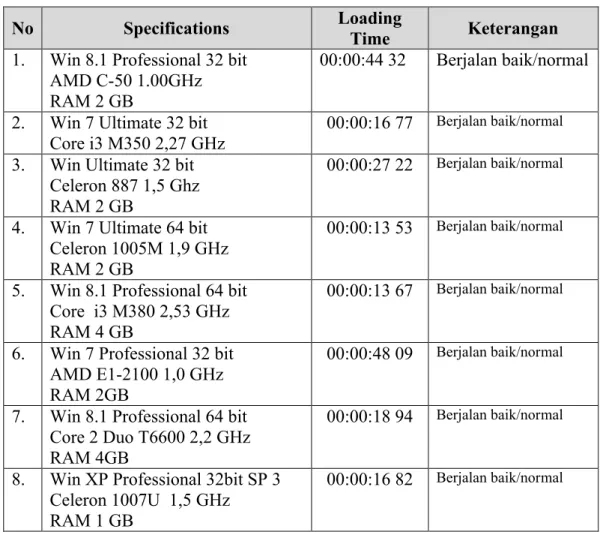

Tabel 6. Pengujian di lapangan

No Specifications Loading

Time Keterangan

1. Win 8.1 Professional 32 bit AMD C-50 1.00GHz RAM 2 GB

00:00:44 32 Berjalan baik/normal 2. Win 7 Ultimate 32 bit

Core i3 M350 2,27 GHz

00:00:16 77 Berjalan baik/normal

3. Win Ultimate 32 bit Celeron 887 1,5 Ghz RAM 2 GB

4. Win 7 Ultimate 64 bit Celeron 1005M 1,9 GHz RAM 2 GB

5. Win 8.1 Professional 64 bit Core i3 M380 2,53 GHz RAM 4 GB

6. Win 7 Professional 32 bit AMD E1-2100 1,0 GHz RAM 2GB

7. Win 8.1 Professional 64 bit Core 2 Duo T6600 2,2 GHz RAM 4GB

8. Win XP Professional 32bit SP 3 Celeron 1007U 1,5 GHz

RAM 1 GB

Hasil pengujian lapangan menunjukkan bahwa sistem user manual dengan teknologi Augmented Reality dapat berjalan normal, sistem operasi & kondisi pencahayaan ruangan lebih berpengaruh dibanding dengan hardware laptop.

(24)

BAB 6. RENCANA TAHAPAN BERIKUTNYA

Rencana selanjutnya adalah hasil penelitian digunakan sebagai pengabdian pada masyarakat pengrajin mainan anak khususnya untuk KUB di Kota Magelang. Dengan harapan pengrajin dapat memanfaatkan sebagai sdalah satu strategi pengemasan yang mendukung pemasaran sehingga penjualan akan meningkat.

Untuk penelitian selanjutnya mengembangkan model User Manual dengan Augmented Reality dengan obyek penelitian yang lain. Teknologi akan diteliti lebih lanjut dengan teknologi lain misalnya dengan Intel Real Sense. Pengajuan HKI akan dilakukan karena mempunyai potensi untuk di patenkan.

(25)

BAB 7. KESIMPULAN DAN SARAN

1. Kesimpulan

Penelitian ini menghasilkan model user manual dilengkapi dengan CD sistem Augmented Reality perakitan dan ditarik kesimpulan sebagai berikut: 1. Model knock down kuda jungkit dibagi 3 bagian dan untuk perakitan

dibutuhkan 7 buah animasi.

2. ARToolkit dapat menampilkan obyek jika ukuran marker lebih dari 3 x 3 cm. Ukuran marker yang paling optimal adalah 5 x 5 cm.

3. Ukuran file texture berbanding lurus dengan loading time (kecepatan system) dan berbanding terbalik dengan kualitas gambar animasi.

4. CD Sistem Augmented Reality lebih dipengaruhi oleh sistem operasi & kondisi pencahayaan ruangan dibanding dengan hardware laptop.

2. Saran

1. Diperlukan pengujian pola marker dengan tingkat ketebalan garis yang berbeda.

2. Pengujian lebih lanjut pengaruh kompleksitas animasi terhadap loading time penampakan obyek.

(26)

DAFTAR PUSTAKA

Afissunani, A., Saleh, A., Assidiqi, M.A, 2011, Multi Marker Augmented Reality Untuk

Aplikasi Magic Book, Jurnal Politeknik Elektronika Negeri Surabaya, Institut

Teknologi Sepuluh Nopember, Surabaya

Aman, M., Widiyanto, A., 2013, Perancangan Model User Manual Mebel Knock Down Dengan Menerapkan Teknologi Augmented Reality, SNAIK 2013,

Universitas Mulawarman, Samarinda

Azuma, Ronald T. , A Survey of Augmented Reality, Presence: Teleoperators and Virtual Environments. vol. 6, no. 4, Aug.1997, pp.355-385

Data Potensi Unggulan Kota Magelang, diakses pada tanggal 27 Nopember 2013 dari

http://birohumas.jatengprov.go.id/userfile/file/data%20potensi%20kabkota/data%20pot ensi%20kota%20magelang.pdf

Rencana Pengembangan Industri Kreatif Indonesia 2009, diakses pada tanggal 27

Nopember 2013 dari

http://www.depdag.go.id/files/publikasi/link_khusus/2009/20090313Buku%201%20-%20RENCANA%20PENGEMBANGAN%20EKONOMI%20KREATIF%20INDONE SIA%202009.pdf

Susanti, D., 2008, Perbandingan Preferensi Konsumen Terhadap Produk Furnitur Merek
