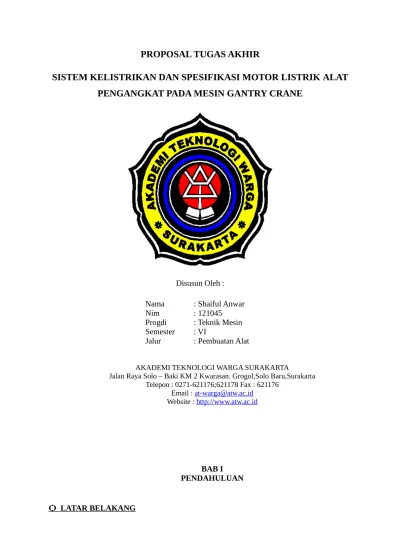

PROPOSAL TUGAS AKHIR
SISTEM KELISTRIKAN DAN SPESIFIKASI MOTOR LISTRIK ALAT
PENGANGKAT PADA MESIN GANTRY CRANE
Disusun Oleh :
Nama : Shaiful Anwar Nim : 121045 Progdi : Teknik Mesin Semester : VI
Jalur : Pembuatan Alat
AKADEMI TEKNOLOGI WARGA SURAKARTA
Jalan Raya Solo – Baki KM 2 Kwarasan. Grogol,Solo Baru,Surakarta Telepon : 0271-621176;621178 Fax : 621176
Email : at-warga@atw.ac.id
Website : http://www.atw.ac.id
BAB I PENDAHULUAN
LATAR BELAKANG
Perkembangan ilmu pengetahuan dan teknologi yang sangat cepat sekarang ini memberi dampak yang baik serta sangat besar bagi manusia dalam berbagai bidang kehidupan. Hal ini dapat dilihat dengan semakin banyaknya peralatan yang telah diciptakan oleh manusia dengan berbagai model bentuk serta kemampuan pakai yang relative unggul di bandingkan dengan peralatan peralatan yang konvensional.
Overhead Crane ini di rancang untuk mempermudah para mahasiswa dalam praktek Listrik karena harus memindah motor-motor listrik ang digunakan untuk sarana pembelajaran , Overhead Crane ini memiliki banyak keuntungan di dalamnya selain untuk alat pemindah barang di Lab Listrik, Overhead Crane yang dipasang ini juga bisa untuk sarana belajar yang kelak seluruh mahasiswa teknik mesin setelah lulus akan menggunakan ilmunya didunia kerja nantinya . Begitu juga dengan perawatannya yang tidak terlalu memakan biaya yang besar, karena mesin ini hanya memiliki sedikit komponen saja, dan komponen ini bisa digunakan atau bertahan dalamn jangka waktu yang lama. Selain itu, proses perawatannya tidak terlalu sulit, Overhead Crane ini akan mempermudah dan mempercepat proses perkuliahan diLab Listrik. Sistem penggeraknya menggunakan motor ang dirancang bisa bergerak kemana pun dan dapat di kendalikan sesuai dengan keinginan operator.
JUDUL TUGAS AKHIR
Ѻ
● Penulis ingin mengetahui lebih rinci tentang SISTEM KELISTRIKAN DAN SPESIFIKASI MOTOR LISTRIK ALAT PENGANGKAT PADA MESIN GANTRY CRANE, Agar penulis dapat menerapkan ilmu yang diberikan secara teori maupun praktek , dan penulis berharap dapat mengetahui secara detail hasil dari ke dua proses tersebut agar bisa saling mendukung.
TUJUAN PENULISAN
Dengan adanya penulisan laporan ini penulis mempunyai beberapa tujuan diantaranya yaitu :
Tujuan Khusus :
● Sebagai salah satu syarat guna memperoleh gelar Diploma III Teknik Mesin di Akademi Teknologi Warga Surakarta.
●Mengetahui tentang SISTEM KELISTRIKAN DAN SPESIFIKASI MOTOR LISTRIK ALAT PENGANGKAT PADA MESIN GANTRY CRANE.
Tujuan Umum :
● Mempermudah Mahasiswa ATW dalam pengangkatan Motor listrik untuk sarana praktek.
● Dapat di gunakan sebagai penunjang Pembelajaran kegiatan praktek khususnya jurusan Teknik Mesin di Akademi Teknologi Warga Surakarta. ● Kami berharap ilmu yang kami peroleh sewaktu kegiatan praktik dan teori dapat kami terapkan di tengah tengah masyarakat.
JADWAL TUGAS AKHIR
( Dua puluh juta rupiah ).
SISTEMATIKA PENULISAN
Sesuai dengan permasalahan yang akan dibahas dan untuk mempermudah dalam pembahasan materi , maka penulis membuat sistematika penulisan laporan Tugas Akhir sebagai berikut :
BAB I PENDAHULUAN
Pada bab pertama penulis akan membahas tentang pendahuluan yang berisikan latar belakang judul tugas akhir, jadwal tugas akhir,dan sistematika penulisan.
BAB II LANDASAN TEORI
Pada bab kedua penulis akan membahas tentang landasan teori yang berisikan desain/gambar yang digunankan,bahan dan alat yang digunakan , rincian biaya /anggaran,tempat pembuatan alat,jadwal pembuatan tugas akhir,dan kelompok pembuatan tugas akhir.
Pada bab keempat penulis memberikan lampiran yang Isinya antara lain fotocopy hasil study dan surat keterangan PPKK
BAB II
LANDASAN TEORI
A. Sistem Kelistrikan dan Spesifikasi Motor
Arah arus listrik mengalir dari pole pole positif melalui rangkaian listrik menuju ke pole pole negatif. Arah arus listrik bertentangan dengan teori gerak elektron dari pole negatif menuju ke pole positif . yang perlu di ketahui bahwa bila arus listrik mengalir di dalam satu arah maka bersamaan itu pula arus elektron berlawanan dengan arahnya. Arah arus listrik dapat dibagi menjadi 2 macam yaitu:
1. Arus searah ( DC )
Arus searah adalah arus yang mempunyai arah arus sama dengan yang melalui rangkaian listrik , dimana sumber arus listrik dalam rangkaian tersebut mempunyai kutub yang tak berubah yaitu menghasilkan voltase searah.
2. Arus bolak balik ( AC )
Arus bolak balik adalah arus yang mempunyai arah bolak balik karena sumber arus listrik dapat menghasilkan voltase bolak balik ( Voltase Alternating ).
Motor Listrik adalah
Motor listrik adalah sebuah alat atau mesin pengubah energi listrik menjadi energi gerak berupa putaran. Kemudian putaran dari energi listrik tersebut digunakan sebagai penggerak . Adapun bagian utama pada motor listrik , yaitu :
Bahan dan Alat
Dengan adanya pembuatan alat , kami membutuhkan beberapa alat seperti berikut.
Besi WF
Besi Plat
Elektroda
Mur dan baut
Satu set mata bor
Mata gerinda potong
Rincian Biaya / Anggaran
Biaya / harga merupakan nilai tafsir berdasarkan harga pasar sekarang ini.
1 Besi WF
3 Baut dynaball 20x@Rp10.000,00 Rp 200.000,00
4 Motor 1 HP 1 Rp. 1.650.000,00
5 Hoist crane 1 Rp. 5.000.000,00
6 Kabel dan perangkat panel penggerak
1set Rp. 2.000.000,00
7 Peralatan Pendukung Kerja
Rp. 1000.000,00
Jumlah biaya Rp.18.990.000,00
Tempat Pembuatan TA
Tempat pembuatan Tugas Akhir sendiri akan dilaksanakan di Laboraturium praktik mesin perkakas Akademi Teknologi Warga Surakarta , Hal ini di karenakan lap tersebut mempunyai peralatan yang kami bituhkan dan percobaan pengaplikasan mesin PENGIRIS TEMPE juga di laksanakan di laboraturium mesin perkakas.
BAB III
Penutup
