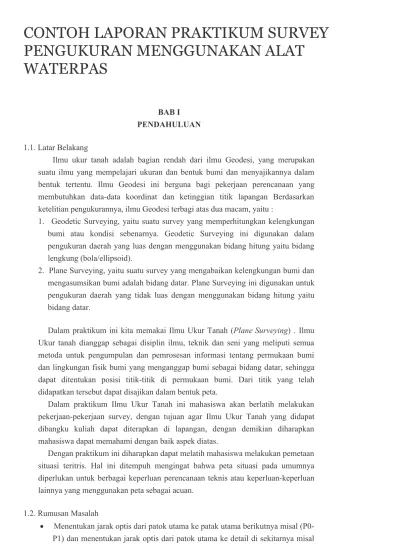

CONTOH LAPORAN PRAKTIKUM SURVEY

PENGUKURAN MENGGUNAKAN ALAT

WATERPAS

BAB I PENDAHULUAN

1.1.  Latar Belakang

Ilmu  ukur  tanah  adalah  bagian  rendah  dari  ilmu  Geodesi,  yang  merupakan suatu ilmu yang mempelajari ukuran dan bentuk bumi dan menyajikannya dalam bentuk  tertentu.  Ilmu  Geodesi  ini  berguna  bagi  pekerjaan  perencanaan  yang membutuhkan  data­data  koordinat  dan  ketinggian  titik  lapangan  Berdasarkan ketelitian pengukurannya, ilmu Geodesi terbagi atas dua macam, yaitu :

1.       Geodetic Surveying, yaitu suatu survey yang memperhitungkan kelengkungan

bumi  atau  kondisi  sebenarnya.  Geodetic  Surveying  ini  digunakan  dalam pengukuran daerah yang luas dengan menggunakan bidang hitung yaitu bidang lengkung (bola/ellipsoid).

2.    Plane Surveying, yaitu suatu survey yang mengabaikan kelengkungan bumi dan

mengasumsikan bumi adalah bidang datar. Plane Surveying ini digunakan untuk pengukuran  daerah  yang  tidak  luas  dengan  menggunakan  bidang  hitung  yaitu bidang datar.

Dalam praktikum ini kita memakai Ilmu Ukur Tanah (Plane Surveying) . Ilmu

Ukur  tanah  dianggap  sebagai  disiplin  ilmu,  teknik  dan  seni  yang  meliputi  semua metoda  untuk  pengumpulan  dan  pemrosesan  informasi  tentang  permukaan  bumi dan lingkungan fisik bumi yang menganggap bumi sebagai bidang datar, sehingga dapat  ditentukan  posisi  titik­titik  di  permukaan  bumi.  Dari  titik  yang  telah didapatkan tersebut dapat disajikan dalam bentuk peta.

Dalam  praktikum  Ilmu  Ukur  Tanah  ini  mahasiswa  akan  berlatih  melakukan pekerjaan­pekerjaan  survey,  dengan  tujuan  agar  Ilmu  Ukur  Tanah  yang  didapat dibangku  kuliah  dapat  diterapkan  di  lapangan,  dengan  demikian  diharapkan mahasiswa dapat memahami dengan baik aspek diatas.

Dengan praktikum ini diharapkan dapat melatih mahasiswa melakukan pemetaan situasi  teritris.  Hal  ini  ditempuh  mengingat  bahwa  peta  situasi  pada  umumnya diperlukan untuk berbagai keperluan perencanaan teknis atau keperluan­keperluan lainnya yang menggunakan peta sebagai acuan.

1.2.  Rumusan Masalah

         _{Menentukan jarak optis dari patok utama ke patak utama berikutnya misal (P0­}

▸ Baca selengkapnya: contoh laporan situasi dan kondisi

(P0­a).

1.3.  Maksud Dan Tujuan Praktikum

Praktikum  Ilmu  Ukur  Tanah  ini  dimaksudkan  sebagai  aplikasi  lapangan  dari teori­teori dasar Ilmu Ukur Tanah yang didapatkan oleh praktikan di bangku kuliah seperti poligon, alat dan penggunaannya, sampai pada pembuatan peta.

Tujuan yang ingin dicapai dari praktikum Ilmu Ukur Tanah ini adalah sbb:

       Praktikan  dapat  memahami  cara  menentukan  jarak  optis  patok  utama  dan detail,

         Memahami cara menentukan beda tinggi,

         _{Memahami cara menentukan koreksi kesalahan,}          Memahami cara menentukan tinggi patok, dan

         Memahami cara mentukan kemiringan patok

1.4.  Manfaat Praktikum

Manfaatnya  adalah  agar  praktikan  bisa  memahami  ilmu  pengukuran,  prosedu pelaksanaan langkah – langkah yang di lakukan. Sehingga ketika praktikan selesai dari  Perguruan  Tinggi  (  Universitas),  terjun  kedunia  industri  praktikan  bisa langsung mengaplikasikan.

BAB II KAJIAN TEORI

2.1.  Teori Pengukuran

Pengukuran waterpass adalah pengukuran untuk menentukan beda tinggi antara dua  titik  atau  lebih.  Pengukuran  waterpass  ini  sangat  penting  gunanya  untuk mendapatkan  data  sebagai  keperluan  pemetaan,  perencanaan  ataupun  untuk pekerjaan konstruksi.

Hasil­hasil  dari  pengukuran  waterpass  di  antaranya  digunakan  untuk perencanaan jalan, jalan kereta api, saluran, penentuan letak bangunan gedung yang didasarkan  atas  elevasi  tanah  yang  ada,  perhitungan  urugan  dan  galian  tanah, penelitian terhadap saluran­saluran yang sudah ada, dan lain­lain.

Dalam pengukuran tinggi ada beberapa istilah yang sering digunakan, yaitu :

       Garis vertikal adalah garis yang menuju ke pusat bumi, yang umum dianggap sama dengan garis unting­unting.

       Datum adalah  bidang  yang  digunakan  sebagai  bidang  referensi  untuk ketinggian, misalnya permukaan laut rata­rata.

       Elevasi adalah jarak vertikal (ketinggian) yang diukur terhadap bidang datum.        Banch Mark (BM) adalah  titik  yang  tetap  yang  telah  diketahui  elevasinya

terhadap  datum  yang  dipakai,  untuk  pedoman  pengukuran  elevasi  daerah sekelilingnya.

Prinsip cara kerja dari alat ukur waterpass adalah membuat garis sumbu teropong

horisontal. Bagian yang membuat kedudukan menjadi horisontal adalah nivo, yang

berbentuk tabung berisi cairan dengan gelembung di dalamnya.

Dalam menggunakan alat ukur waterpass harus dipenuhi syarat­syarat sbb :

       Garis sumbu teropong harus sejajar dengan garis arah nivo.        Garis arah nivo harus tegak lurus sumbu I.

       Benang silang horisontal harus tegak lurus sumbu I.

2.2.  Kegunaan alat.

2.2.1.      Fungsi utama.

a.       Memperoleh  pandangan  mendatar  atau  mendapat  garis  bidikan  yang

sama tinggi, sehingga titik – titik yang tepat garis bidikan/ bidik memiliki ketinggian yang sama.

b.    Dengan pandangan mendatar ini dan diketahui jarak dari garis bidik yang

dapat  dinyatakan  sebagai  ketinggian  garis  bidik  terhadap  titik  –  titik tertentu, maka akan diketahui atau ditentukan beda tinggi atau ketinggian dari titik – titik tersebut.

2.2.2.      Tambahan alat

Alat  ini  dapat  ditambah  fungsi  atau  kegunaannya  dengan  menambah bagian  alat  lainnya.  Umumnya  alat  ukur  waterpass  ditambah  bagian  alat lain, seperti :

a.       Benang stadia, yaitu dua buah benag yang berada di atas dan dibawah

serta  sejajar  dan  dengan  jarak  yang  sama  dari  benang  diafragma mendatar. Dengan adanya benang stadia dan bantuan alat ukur waterpass berupa  rambu  atau  bak  ukur  alat  ini  dapat  digunakan  sebagai  alat  ukur jarak horizontal atau mendatar. Pengukuran jarak dengan cara seperti ini dikenal dengan jarak optik.

b.    Lingkaran berskala, yaitu lingkaran di badan alat yang dilengkapi dengan

skala  ukuran  sudut.  Dengan  adanya  lingkaran  berskala  ini  arah  yang dinyatakan  dengan  bacaan  sudut  dari  bidikan  yang  ditunjukkan  oleh benang diafragma tegak dapat diketahui, sehingga bila dibidikkan ke dua buah titik, sudut antara ke dua titik tersebut dengan alat dapat ditentukan atau  dengan  kata  lain  dapat  difungsikan  sebagai  alat  pengukur  sudut horizontal.

2.3.1.  Pengertian poligon

Poligon  adalah  serangkaian  garis  lurus  yang  menghubungkan  titik­titik  yang terletak di permukaan bumi. Garis­garis lurus membentuk sudut­sudut pada titik­ titik  perpotongannya.  Dengan  menggunakan  poligon  dapat  ditentukan  secara  sekaligus koordinat beberapa titik yang letaknya berurutan dan memanjang.

Pada ujung awal poligon diperlukan satu titik yang telah diketahui koordinat dan  sudut  jurusannya.  Karena  untuk  menentukan  koordinat  titik  yang  lain diperlukan  sudut  mendatar  dan  jarak  mendatar,  maka  pada  pengukuran  di lapangan data yang diambil adalah data sudut mendatar dan jarak mendatar di samping  itu  diperlukan  juga  penentuan  sudut  jurusan  dan  satu  titik  yang  telah diketahui koordinatnya.

2.3.2.  Pengukuran poligon

A.   Pengukuran jarak mendatar

Pengukuran jarak mendatar pada poligon dapat ditentukan dengan cara : mekanis (dengan menggunakan pita ukur) dan optis (seperti pada pengukuran sipat  datar).  pada  bagian  ini  dijelaskan  metode  pengukuran  jarak  dengan menggunakan pita ukur.  Pengukuran jarak dengan menggunakan pita ukur

         skala nol pita ukur diletakkan tepat berimpit di atas pusat anda titik A

         pita ukur ditarik dengan kuat agar keadaannya benar­benar lurus, tidak melengkung

Gambar 2.2

 pengukuran jarak pada tanah miring

caranya :

         jika permukaan tanahnya relatif miring, maka pengukuran jarak dibagi dalam beberapa selang (pada gambar di atas bagi dua selang)

         skala nol diimpitkan di atas titik A (biasa dengan menggunakan bantuan unting­unting),  tarik  agar  pita  dalam  keadaan  datar  sampai  berimpit dengan titik 1, maka diperoleh d₁

         dengan cara yang sama, jarak diukur dari titik 1 sampai titik B, hingga didapat d₂

         maka : d_AB = d₁ + d₂

C.   pengukuran sudut mendatar

sudut adalah selisih antara dua arah yang berlainan. Yang dimaksud dengan arah  atau  jurusan  adalah  besarnya  bacaan  lingkaran  horisontal  alat  ukur sudut  pada  waktu  teropong  diarahkan  ke  jurusan  tertentu.  Seperti  pada gambar 2.3

Gambar 2.3

Pengukuran sudut mendatar Caranya :

         alat dirikan di titik P alalu diatur sesuai ketentuan

         target dipasang di titik A dan di tiik B

         atur tabung okuler dengamemutar sekrup yang ad pada okuler sehingga dapat melihat garis­garis diafragma (benang silang) denga jelas

         atur sekrup penjelas bayangan sehingga dapat melihat bayangan target di tiik A dengan terang dan jelas

         tepatkan benang silang diafragma pada target dengan memutar sekrup penggerak halus horisontal dan vertikal, baca dan catat skala lingkaran horisontalnya.  Ulangi  pembacaan  tersebut  minimal  3  kali,  kemudian hitung rata­rata harga hasil bacaannya, catat sebagai L1 (B)

         teropong diputar searah jarum jam dan diarahkan ke target di titik B, dengancara yang sama seperti di atas, catat sebagai L2 (B)

         teropong dibalikkan dalam kedudukan “luar biasa” an diputar seearah jarum jam, dengan kedudukan tetap mengarah ke titikk B. dnegan cara yang sama seperti di atas, baca skala lingkarannya dan catat sebagai L2 (LB)

         putarlah teropong searah jarum jam ke titik A (tetap dalam kedudukan luar biasa), dengan menggunakan cara yang sam seperti di atas, bacalah skala lingkran horisontalnya dan catat sebagai L1 (LB)

       urutan  pengukuran  sudut  seperti  yang  dijelaskan  di  atas  adalah pengukuran sudut 1 seri.

D.  Penentuan sudut jurusan awal dan koordinat awal 1.    sudut jurusan awal dapat ditentukan sebagai berikut

       bila di sekitar titik­titik kerangka dasar terdapat 2 titik triangulasi, sudut  jurusan  dihitung  dari  titik­titik  triangulasi.  Bila  menggunakan sudut  jurusan  awal  ini,  maka  jaring  titik­titik  kerangka  dasar  harus disambungkan ke titik­titik triangulasi tersebut.

       Bila  tidak  terdapt  titik­titik  triangulasi,  sudut  jurusan  awal  dapat ditentukan  dari  pengamatan  astronomi  (pengamatan  matahari  atau bintang)  dari  pengukuran  menggunakan  giro­theodolit  yang berorientasi  terhadap  utara  geografi  atau  dari  pengukuran menggunakan theodolit kompas atau ditentukan sembarang.

2.    koordinat awal dapat ditentukan dalam sistem umum sebagai berikut : bila dikehendaki koordinat dalam sistem umum (sistem yang berlaku di wilayah negara) digunakan titik triangulasi (cukup satu titik saja). Dengan demikian kerangka dasar harus diikatkan ke titik triangulasi tersebut.

         Bila diketahui koordinat dalam sistem umum tetapi tidak terdapat titik  triangulasi,  maka  di  salah  satu  titik  kerangka  dasar  dilakukan pengukuran  astronomis  untuk  menentukan  lintang  bujurnya.  Dari lintang da bujur geografi ini dapat ditentukan koordinat (x,y) dalam sistem

2.3.3.  Prinsip hitungan poligon

Gambar 2.4

 Prinsip hitungan poligon Diketahui :

 koordinat titik A

 sudut jurusan α_A1 diukur dilapangan :

 jarak datar d_A1

 sudut mendatar β₁ dihitung :

 koordinat titik 1 (X₁, Y₁)

 koordinat titik 2 (X₂, Y₂)

Tahapan hitungan :

Menghitung koordinat titik 1 :

X₁ = X_A + ∆X_A1  Y₁ = Y_A + ∆Y_A1

X₁ = X_A + d_A1 Sin α_A1 Y₁ = Y_A + dA1 Cos α_A1

Jika  koordinat  titik  1  diketahui,  maka  koordinat  titik  2  dapat  dihitung menggunakan koordinat titik 1, apabila d₁₂ dan  α_A1 diketahui. d₁₂ dapat diukur dan  biasanya  sudut  yang  diukur  dilapangan  adalah  sudut  mendatar β₁.α₁₂ dapat dihitung dari  α_A1 dan β₁

α₁₂ = {( α_A1+ 180˚) + β₁ } – 360˚

= α_A1 + β₁ ­ 180˚

maka koordinat titik 2 :

X₂ = X₁ + ∆X₁₂  Y₂ = Y₁ + ∆Y₁₂

Demikian  pula  untuk  menghitung  titik­titik  selanjutnya  dapat  dilakukan secara brtahap dan berurutan menggunakan data koordinat titik sebelumnya. Sudut  jurusan  titik  selanjutnya,  dapat  dihitung  menggunakan α₁₂ dan  sudut mendatar yang diukur di titik tersebut

2.3.4.  Macam­macam bentuk poligon A.   Poligon lepas

Poligon lepas adalah poligon yang hanya mempunyai satu titik ikat yaitu di awal dan untuk orientasi sudut jurusan awalnya sudah diketahui. Bentuk poligon lepas dapat dilihat pada gambar 2.8 di bawah ini.

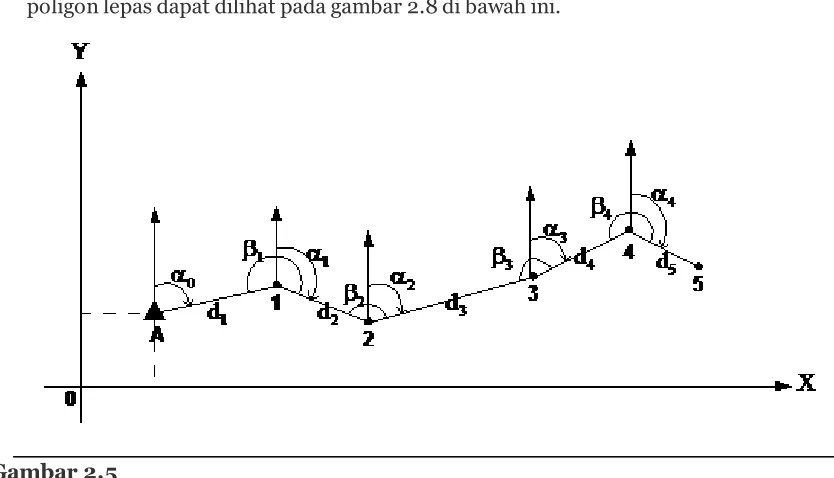

Gambar 2.5

Bentuk poligon lepas

Poligon lepas memungkinkan terjadinya perambatan kesalahan yang disebabkan oleh  pengukuran  sudut  mendatar  dan  jarak.  Contoh  :  titik  1  telah  mempunyai kesalahan  akibat  adanya  pengukuran  jarak,  titik  2  akan  mempunyai  kesalahan juga  yang  lebih  besardari  titik  1  dan  begitu  seterusnya.  Semakin  panjang poligonnya, ketelitiannya akan semakin turun.

B.   Poligon terikat

Pada poligon terikat diberikan satu titik ikat awal berikut jurusan awal dan juga titik ikat akhir atau sudut jurusan akhir.

a)    Poligon dikontrol dengan sudut jurusan akhir

Gambar 2.6

Poligon teikat dan dikontrol pada sudut jurusan akhir

Diukur dilapangan :

 Jarak datar d₁, d₂, d₃, d₄, dan d₅

 Sudut datar β₁, β₂, β₃, β₄

Setelah koordinat titik 1 dihitung dari koordinat titik A, untuk menghitung titik 2 diperlukan α₁₂ dimana :

α₁₂ = {( α₀+ 180˚) + β₁ } – 360˚ = α₀ + β₁ ­ 180˚

Untuk menghitung titik 3 diperlukan α₂₃  dimana :

α₂₃ = {( α₁₂+ 180˚) + β₂ } – 360˚ = α_A1 + β₂ ­ 180˚

= α₀ + β₁ + β₂ – 360˚

 Begitu juga selanjutnya :

α₃₄ = {( α₂₃+ 180˚) + β₃ } – 360˚ = α₂₃ + β₃ ­ 180˚

= α₀ + β₁ + β₂ + β₃ – 540˚

D`an

α₄₅ = {( α₃₄+ 180˚) + β₄ } – 360˚ = α₃₄ + β₄ ­ 180˚

= α₀ + β₁ + β₂ + β₃ + β₄ – 720˚

β₁ + β₂ + β₃ + β_{4 = ( αa – α0 ) +  720˚}

∑ sudut diukur = ( α_a – α₀ ) +  n. 180˚

Telah  disebutkan  sebelumnya  bahwa  sudut  jurusan  akhir  (α₄₅ = α_a  )

dan  sudut  jurusan  awa  (α₀)  sudah  diketahui.  namun  setiap  pengukuran sudut  biasanya  mengandung  kesalahan,  sehingga  dapat  dibentuk  suatu persamaan dengan memberikan koreksi :

∑ sudut diukur + f(α) = ( α_a – α₀ ) +  n. 180˚

Dimana  f(α)  adalah  besarnya  koreksi  yang  diberikan  untuk  pengukuran sudut.

b)    Poligon dikontrol dengan koordinat akhir

Koordinat titik awal dan sudut jurusan awal diketahui, kemudian titik akhir  poligon  diikatkan  ;agi  pada  satu  titik  yang  telah  diketahui koordinatnya

Gambar 2.7

Poligon terikat dan dikontrol koordinat akhir

c)    Poligon terkontrol dan terikat sempurna

Pada  poligon  ini,  titik  awalnya  diikatkan  pada  satu  titik  yang  ada koordinatnya (titik A) dan mempunyai sudut jurusan awal (α₀). Selain itu

pada titik akhir diberikan sudut jurusan akhir (α_a) dan diikatkan pada titik

yang  telah  mempunyai  koordinat  (titik  B).  dnegan  adanya α₀dan  α_a, koordinat  titik  awal  dan  titik  akhir,  maka  hasil  pengukurannya  dapat dikontrol.

2.3.5.  Kontrol kualitas pengukuran poligon

Setiap  pengukuran  yang  dilakukan  selalu  mengandung  kesalahan  yang  disebabkan oleh  berbagai  hal,  karena  itu  perlu  ditetapkan  suatu  batas  toleransi  ukuran  yang diperbolehkan.

BAB III

METODE PENGUKURAN

3.1.  Alat – alat yang di gunakan

Alat ukur waterpass secara umum memiliki bagian­bagian sebagai berikut :

1.         Lingkaran horizontal berskala,

2.         Skala pada lingkaran horizontal,

3.         Okuler teropong,

4.         Alat bidik dengan celah penjara,

5.         Cermin nivo,

6.         Sekrup penyetel fokus,

7.         Sekrup penggerak horizontal,

8.         Sekrup pengungkit,

9.         Sekrup pendatar,

10.     Obyektif teropong,

11.     Nivo tabung,

12.     Nivo kotak.

b.    Statif (Kaki Tiga)

Statif  (kaki  tiga)  berfungsi  sebagai  penyangga  waterpass  dengan  ketiga

kakinya dapat menyangga penempatan alat yang pada masing­masing ujungnya

runcing,  agar  masuk  ke  dalam  tanah.  Ketiga  kaki statif ini  dapat  diatur  tinggi

       Gambar 3.2

       Unting­unting

c.    Unting – Unting

Unting­unting  ini  melekat  dibawah  penyetel  kaki  statif,  unting­unting  ini

berfungsi  sebagai  tolak  ukur  apakah waterpass tersebut  sudah  berada  tepat  di

atas patok.

Gambar 3.3

Unting­unting

d.   Rambu Ukur

dan merah dengan dasar putih, maksudnya bila dilihat dari jauh tidak menjadi silau.  Bak  ukur  ini  berfungsi  untuk  pembacaan  pengukuran  tinggi  tiap  patok utama secara detail.

      Gambar 3.4

       Rambu ukur/Bak ukur



e.    Payung

Payung  digunakan  untuk  melindungi  pesawat  dari  sinar  matahari  langsung maupun  hujan  karena  lensa  teropong  pada  pesawat  sangat  peka  terhadap  sinar matahari.



      Gambar 3.5

       Payung

Kompas digunakan untuk menentukan arah utara dalam pengukuran sehingga dijadikan patokan utama dalam pengukuran yang biasa di sebut sudut azimut.

       Gambar 3.6

      Kompas

g.    Nivo

Di  dalam  nivo  terdapat  sumbu  tabung  berupa  garis  khayal  memanjang menyinggung  permukaan  atas  tepat  ditengah.  Selain  itu,  dalam  tabung  nivo terdapat  gelembung  yang  berfungsi  sebagai  medium  penunjuk  bila  nivo  sudah tepat berada ditengah.

       Gambar 3.7

       h.    Rol Meter

Rol  meter  terbuat  dari fiberglass  dengan  panjang  30­50  m  dan  dilengkapi

tangkai untuk mengukur jarak antara patok yang satu dengan patok yang lain.

       Gambar 3.8

       Rol Meter



i.      Patok

       Gambar 3.9

       Patok



     j.      Alat penunjang lain

Alat  penunjang  lainnya  seperti  blangko  data,  kalkulator,  alat  tulis  lainnya, yang dipakai untuk memperlancar jalannya praktikum.

      Gambar 3.10

       Blangko data, Alat tulis dan Kalkulator

3.2.  Lokasi dan waktu

WITA.

3.3.  Tim pengukur

3.3.1.      Personil

1.      Zulaidi       E3B1 11 007

2.      Lugisman       E3B1 11 005

3.      Muh. Acil Rusalim      E3B1 11 008

4.      Wiwin Indra Lesmana         E3B1 11 004

5.      Rendi Aprianto      E3B1 11 002

6.      Muh. Saiful      E3B1 10 051

7.      Asas Swastari      E3B1 08 015

3.3.2.      Pembagian tugas

1.      Pembaca rambu      1 orang

2.      Penulis hasil bidik      1 orang

3.      Pemegang rambu        2 orang

4.      Pemasangan patok     1 orang

5.      Pemegang meter         1 orang

6.      Pemegang payung      1 orang

3.4.  Prosedur Pelaksanaan Praktikum

3.4.1.      Penentuan profil

a.       Profil Memanjang

       _{Pemasangan patok dilakukan pada jarak tertentu. Dalam hal ini sesuai}

dengan keinginan anda. Namun demikian, terlebih dahulu tentukan arah utara  dengan  menggunakan  kompas.  Kemudian  menolkan  nilai

dariwaterpass,  dimana  arah  utara  merupakan  patokan

utama. Waterpassdiletakkan di tengah­tengah antara kedua patok.

       Waterpass  diseimbangkan  dengan  melihat  kedudukan nivo  sambil memutar  sekrup  penyetel  hingga  gelembung  yang  berada  di  dalamnya dalam kedudukan yang seimbang (di tengah­tengah).

       Pada  pengukuran  profil  memanjang  ini  digunakan  metode  “Double Standing”, yaitu suatu metode dimana pengukuran pergi dan pengukuran pulang  dilakukan  serempak  hanya  dengan  menggunakan  kedudukan

pesawat,  misalnya  pada  pengukuran  pergi,  P₀  sebagai  pembacaan

belakang dan P_1​ sebagai pembacaan muka, begitu pula sebaliknya.

      Bak ukur diletakkan di atas patok dengan kedudukan vertikal dari segala arah.

       Waterpass  diarahkan  ke  patok  pertama  (P₀)  selanjutnya  disebut pembacaan  belakang.  Pada  teropong  terlihat  pembacaan  benang  atas,

benang  tengah  dan  bawah.  Setelah  itu waterpass  diarahkan  ke  patok

kedua (P₁).

mengadakan pengukuran pulang dengan mengarahkan ke P₁ (pembacaan belakang).  Pada  teropong  terlihat  pembacaan  benang  atas,  tengah  dan bawah.

      Pengamatan selanjutnya dilakukan secara teratur dengan cara seperti di atas sampai pada patok terakhir.

      Pembacaan hasil pengukuran dicatat pada tabel yang tersedia.

b.      Profil Melintang

       Waterpass diletakkan  pada  patok  utama  dan  diseimbangkan  kembali

kedudukan nivo nya seperti pada pengukuran profil memanjang.

      _{Pada jarak yang memungkinkan diletakkan bak ukur. Titik yang diukur}

disebelah kanan waterpass diberi  simbol  a,  b  dan  disebelah  kiri  diberi

simbol c dan d.

      Pengukuran dilakukan secara teliti mulai dari patok pertama sampai pada patok terakhir.

      Semua data yang diperoleh dicatat pada tabel yang tersedia

3.4.2.      Cara Mengoperasikan Alat Ukur Waterpass Ada 4 jenis kegiatan yang harus

dikuasai dalam mengoperasikan alat ini, yaitu :

a.       Memasang alat di atas kaki tiga Alat ukur waterpass tergolong kedalam

Tripod Levels, yaitu dalam penggunaannya harus terpasang diatas kaki tiga. Oleh karena itu kegiatan pertama yang harus dikuasai adalah memasang alt ini pada kaki tiga atau statif. Pekerjaan ini jangan dianggap sepele, jangan hanya  dianggap  sekedar  menyambungkan  skrup  yang  ada  di  kaki  tiga  ke lubang  yang  ada  di  alat  ukur,  tetapi  dalam  pemasangan  ini  harus diperhatikan juga antara lain :

b.      Mendirikan Alat ( Set up ) Mendirikan alat adalah memasang alat ukur yang

sudah terpasang pada kaki tiga tepat di atas titik pengukuran dan siap untuk dibidikan, yaitu sudah memenuhi persyaratan berikut:

       Sumbu  satu  sudah  dalam  keadaan  tegak,  yang  diperlihatkan  oleh kedudukan gelembung nivo kotak ada di tengah.

mengarahkan  teropong  ke  sasaran  yang  akan  dibidik,  memfokuskan diafragma agar terlihat dengan jelas, memfokuskan bidikan agar objek yang dibidik terlihat jelas dan terakhir menepatkan benang diafragma tegak dan diafragma mendatar tepat pada sasaran yang diinginkan.

3.4.3.       Membaca Hasil Pembidikan Ada 2 hasil pembidikan yang dapat dibaca,

yaitu :

a.       Pembacaan Benang atau pembacaan rambu.

Pembacaan  benang  atau  pembacaan  rambu  adalah  bacaan  angka  pada rambu ukur yang dibidik yang tepat dengan benang diafragma mendatar dan benang stadia atas dan bawah. Bacaan yang tepat dengan benang diafragma mendatar biasa disebut dengan Bacaan Tengah (BT), sedangkan yang tepat dengan benang stadia atas disebut Bacaan Atas (BA) dan yang tepat dengan benang  stadia  bawah  disebut  Bacaan  Bawah  (BB).  Karena  jarak  antara benang diafragma mendatar ke benang stadia atas dan bawah sama, maka : BA  –  BT  =  BT  –  BB  atau  BT  =  ½  (  BA  –  BB)  Persamaan  ini  biasa digunakan untuk mengecek benar atau salahnya pembacaan.

Kegunaan pembacaan benang ini adalah :

       Bacaan benang tengah digunakan dalam penentuan beda tinggi antara tempat berdiri alat dengan tempat rambu ukur yang dibidik atau diantara rambu­rambu ukur yang dibidik.

      Bacaan benang atas dan bawah digunakan dalam penentuan jarak antara tempat berdiri alat dengan tempat rambu ukur yang dibidik.

Pembacaan  rambu  ukur  oleh  alat  ini  ada  yang  terlihat  dalam  keadaan tegak dan ada yang terbalik, sementara pembacaannya dapat dinyatakan dalam  satuan  meter  (m)  atau  centimeter  (cm).  Sebagai  contoh  terlihat pada Gambar.

b.       Pembacaan Sudut Waterpass seringkali juga dilengkapi dengan lingkaran

mendatar  berskala,  sehingga  dapat  digunakan  untuk  mengukur  sudut mendatar atau sudut horizontal.

Ada 2 satuan ukuran sudut yang biasa digunakan, yaitu :

      Satuan derajat

Pada  satuan  ini  satu  lingkaran  dibagi  kedalam  360  bagian,  setiap bagian  dinyatakan  dengan  1  derajat  (1°),  setiap  derajat  dibagi  lagi menjadi  60  bagian,  setiap  bagian  dinyatakan  dengan  1  menit  (1’)  dan setiap menit dibagi lagi kedalam 60 bagian dan setiap bagian dinyatakan dengan 1 detik (1”).

      Satuan grid.

centigrid  dibagi  lagi  kedalam  100  bagian  dan  setiap  bagian  dinyatakan dengan  1  centi­centigrid  (1ccg).  Salah  satu  contoh  pembacaan  sudut horizontal dari alat ukur waterpass NK2 dari Wild.

3.4.4.      Cara Penentuan Beda Tinggi

Dalam  praktikum  ini,  alat  yang  digunakan  adalah  alat  untuk  penyipat

datar  (waterpass).  Penentuan  beda  tinggi  dengan  menggunakan  alat

ukurwaterpass  dapat  dilakukan  dengan  tiga  cara  tergantung  keadaan  di lapangan :

a.       Menempatkan  alat  ukur  penyipat  datar  pada  salah  satu  titik.  Misalnya

pesawat  di  letakkan  di  titik  B.    Tinggi  A  (garis  bidik)  atau  titik  tengah teropong  di  atas  titik  B  di  ukur  dengan  mistar.  Dengan  gelembung  di tengah–tengah  lingkaran,  garis  bidik  diarahkan  ke  mistar  (bak)  ukur  yang diletakkan di titik A.

Besarnya pembacaan benang tengah pada bak ukur dinamakan J, maka beda tinggi antara titik A dan B adalah :

b.   Alat ukur penyipat datar ditempatkan diantara titik A dan B. Jarak alat ukur

(pembacaan muka) dan hasil pembacaannya dinamakan V. Maka beda tinggi antara titik A dan B:

c.     Menempatkan  alat  ukur  di  luar  titik  A  dan  titik  B,  hal  ini

dilakukan  dilakukan  bila  keadaan  terpaksa,  mungkin  karena adanya penghalang seperti sungai, selokan atau saluran­saluran air lainnya antara kedua titik tersebut. Pada gambar dibawah ini, pesawat  ditempatkan  di  sebelah  kanan  titik  B  selanjutnya dilakukan pembacaan benang tengah dan hasil pembacaan bak ukur B disebut V, maka beda tinggi antara titik A dan B adalah :

kesalahannya negatif, juga kesalahan atmopsferiknya saling berbagi.

3.5.  Kesalahan Yang Terjadi Dalam Pengukuran

Dalam  melakukan  pengukuran  kita  tidak  luput  dari  kesalahan­kesalahan. Kesalahan itu dapat dibagi dalam tiga kategori yaitu :

a.    Kesalahan Besar ( Mistakes Blunder )

Kesalahan  ini  dapat  terjadi  karena  kurang  hati­hati  dalam  melakukan pengukuran  atau  kurang  pengalaman  dan  pengetahuan  dari  praktikan.  Apabila terjadi kesalahan ini, maka pengukuran harus di ulang atau hasil yang mengalami kesalahan tersebut dicoret saja.

b.    Kesalahan Sistimatis ( Sistematic Error )

Umumnya  kesalahan  ini  terjadi  karena  alat  ukur  itu  sendiri.  Misalnya panjang  meter  yang  tidak  tepat  atau  mungkin  peralatan  ukurnya  sudah  tidak sempurna.  Kesalahan  ini  dapat  dihilangkan  dengan  perhitungan  koreksi  atau mengkaligrasi alat/memperbaiki alat.

c.    Kesalahan Yang Tidak Terduga/Acak ( Accidental Error )

Kesalahan ini dapat terjadi karena hal–hal yang tidak diketahui dengan pasti dan  tidak  diperiksa.  Misalnya  ada  getaran  pada  alat  ukur  ataupun  pada  tanah. Kesalahan  dapat  diperkecil  dengan  melakukan  observasi  dan  mengambil  nilai rata– rata sebagai hasil.

3.6.  Hambatan

Hambatan  yang  terjadi  di  lapangan  ada  beberapa  faktor  yang  mempengaruhi jalannya / proses pengukuran yaitu :

3.7.  Rumus – rumus yang di gunakan

3.7.1.      Rumus Perhitungan Profil Memanjang

a.    Perhitungan Jarak Optis patok utama

Rumus   :

D         = ( B_a – B_b ) x 100

Dimana  :

D         =   Jarak Optis  (m)

B_a        =   Benang atas  (mm)

b.    Perhitungan Beda Tinggi Patok Utama

Rumus   :

∆H        =  B_t  blkn – B_t muka

Dimana  :

∆H       =   Beda Tinggi (m)

B_t blkn    =   Benang Tengah (mm)

B_t muka  =   Benang Tengah (mm)

c.    Perhitungan Koreksi Kesalahan

       Perhitungan Kesalahan Keseluruhan Rumus   :

Z       =∑ ∆H ±  ∆H

Dimana   :

Z       =  Kesalahan

∑ ∆H      =

Jumlah Total Beda Tinggi Pengukuran

∆H     =  Jumlah Beda Tinggi Pengukuran per patok

       Perhitungan Kesalahan Perpatok Rumus   :

K   =  ­ (Z /  ( n – 1 ))

Dimana   :

K       =   Nilai Koreksi Z       =   Kesalahan

N       =   Banyaknya Patok

d.   Perhitungan Tinggi Titik Patok Utama

P_n   =  P_n­1  ±  ∆H _n­1 ±  K

Dimana   :

P_n      =   Tinggi Titik Utama

P_n­1     =   Tinggi Titik Utama sebelum P_n ∆H    =   Beda tinggi

K       =   Koreksi

e.    Perhitungan Kemiringan Patok Utama

Rumus   :

/ T_n  =  (∆H/ D )  /  100 %

Dimana  :

/ T_n    =  Kemiringan Titik Yang ditinjau

∆H    =  Jarak Optis Rata­Rata Tiap Patok Utama

3.7.2.      Rumus Perhitungan Profil Melintang

a.    Perhitungan Jarak Optis Detail’

Rumus   :

D  =  ( B​_a – B_b ) x 100

Dimana  :

D       =  Jarak Optis

B_a      =  Benang Atas

B_b      =  Benang Bawah

b.    Perhitungan Beda Tinggi Detail

Rumus   :

∆H  =  Tinggi Pesawat – B_t Detail

Dimana  :

∆H    =  Beda Tinggi

B_t      =  Benang Tengah

c.    Perhitungan  Tinggi Titik Detail

T  =  P_n  ±  ∆H

Dimana  :

T       =  Tinggi Titik Detai Yang ditinjau P_n        =  Tinggi Titik Patok Utama

d.   Perhitungan Kemiringan Detail

Rumus   :

/ T det  =  ( ∆H Detail  /  D det ) * 100 %

Dimana  :

Dari  hasil  praktikum  yang  kami  lakukan  maka  dapat  kami simpulkan bahwa :

1. Theodolit adalah alat ruang yang digunakan untuk mengukur sudut jurusan, jarak dan beda tinggi titik di permukaan tanah.

2.  Poligon  adalah  rangkaian  garis  khayal  di  atas  permukaan  bumi yang  merupakan  garis  lurus  yang  menghubungkan  titik­titik  dan merupakan  suatu  obyek  pengukuran.  Poligon  juga  biasa  disebut sebagai rangkaian segi banyak untuk pembuatan peta.

3.  Untuk mendapatkan hasil yang benar maka hasil pengukuran sudut jurusan,  jarak  dan  beda  tinggi  titik  harus  mendapatkan  koreksi dengan ketentuan tidak melebihi batas toleransi.

4.2 Saran

Saran­saran  yang  dapat  kami  berikan  bertolak  dari  kesimpulan yang kami buat

adalah:

1.  Agar  waktu  pelaksanaan  praktikum  dapat  dipercepat  sehingga dalam pembuatan laporan tidak terburu­buru.

2.  Untuk  menghindari  kesalahan­kesalahan  yang  besar  sebaiknya dalam menjalankan praktikum, praktikan harus dibimbing sebaik­ baiknya  mengingat  praktikan  baru  pertama  kali  melakukan pengukuran seperti ini.

3.  Untuk  mendapatkan  hasil  yang  baik  dan  maksimal  diperlukan tingkat ketelitian yang sangat tinggi.
