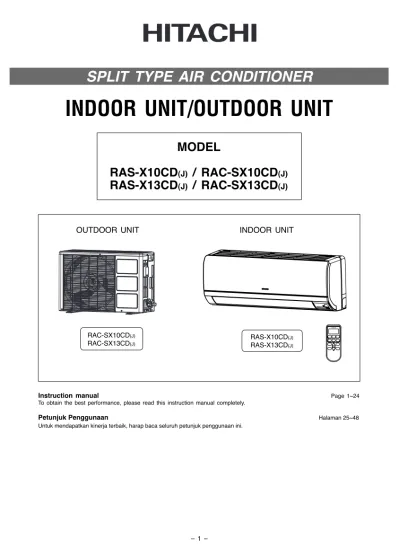

– 1 –
ENGLISH
SPLIT TYPE AIR CONDITIONER
INDOOR UNIT/OUTDOOR UNIT
MODEL
RAS-X10CD
(J)
/ RAC-SX10CD
(J)
RAS-X13CD
(J)
/ RAC-SX13CD
(J)
OUTDOOR UNIT
INDOOR UNIT
RAS-X10CD(J) RAS-X13CD(J)
Instruction manual Page 1~24
To obtain the best performance, please read this instruction manual completely.
Petunjuk Penggunaan Halaman 25~48 Untuk mendapatkan kinerja terbaik, harap baca seluruh petunjuk penggunaan ini.
RAC-SX10CD(J) RAC-SX13CD(J)
RAS-X10CD-J 1-15 1
– 2 –
!
SAFETY PRECAUTION
●Please read the “Safety Precaution” carefully before operating the unit to ensure correct usage of the unit.
● Pay special attention to signs of “ Warning” and “ Caution”. The “Warning” section contains matters which, if not observed strictly, may cause death or serious injury. The “Caution” section contains matters which may result in serious consequences if not observed properly. Please observe all instructions strictly to ensure safety.
● The sign indicate the following meanings.
●Please keep this manual after reading.
WARNING
PRECAUTIONS DURING INSTALLATION
● Do not reconstruct the unit.
Water leakage, fault, short circuit or fi re may occur if you reconstruct the unit by yourself.
● Please ask your sales agent or qualifi ed technician for the installation of your unit. Water leakage, short circuit or fi re may occur if you install the unit by yourself.
● Please use earth line.
Do not place the earth line near water or gas pipes, lightning-conductor, or the earth line of telephone. Improper installation of earth line may cause electric shock.
● Be sure to use the specifi ed piping set for R410A. Otherwise, this may result in broken copper pipes or faults.
● A circuit breaker should be installed depending on the mounting site of the unit. Without a circuit breaker, the danger of electric shock exists. ● Do not install the unit near a location where there is fl ammable gas.
The outdoor unit may catch fi re if fl ammable gas leaks around it. ● Please ensure smooth fl ow of water when installing the drain hose.
CAUTION
!
!
PRECAUTIONS DURING SHIFTING OR MAINTENANCE
● Should abnormal situation arises (like burning smell), please stop operating the unit and turn off the circuit breaker. Contact your agent. Fault, short circuit or fi re may occur if you continue to operate the unit under abnormal situation.
● Please contact your agent for maintenance. Improper self maintenance may cause electric shock and fi re.
● Please contact your agent if you need to remove and reinstall the unit. Electric shock or fi re may occur if you remove and reinstall the unit yourself improperly. ● If the supply cord is damaged, it must be replaced by the special cord
obtainable at authorized service/parts centers.
!
Make sure to connect earth line.
Indicates the instructions that must be followed.
The sign in the fi gure indicates prohibition.
W A R N I N G
!
PRECAUTIONS DURING OPERATION
● Avoid an extended period of direct air fl ow for your health.
W A R N I N G
!
● Do not insert a fi nger, a rod or other objects into the air outlet or inlet. As the fan is rotating at a high speed, it will cause injury. Before cleaning, be sure to stop the operation and turn the breaker OFF.
● During thunder storm, disconnect and turn off the circuit breaker. ● Do not use any conductor as fuse wire, this could cause fatal accident.
RAS-X10CD-J 1-15 2
– 3 –
ENGLISH
PRECAUTIONS DURING OPERATION
● Do not attempt to operate the unit with wet hands, this could cause fatal accident.
● Do not direct the cool air coming out from the air-conditioner panel to face household heating apparatus as this may affect the working of apparatus such as the electric kettle, oven etc.
● Do not place plants directly under the air fl ow as it is bad for the plants.
● Please ensure that outdoor mounting frame is always stable, fi rm and without defect. If not, the outdoor unit may collapse and cause danger.
● Do not splash or direct water to the body of the unit when cleaning it as this may cause short circuit.
● When operating the unit with the door and windows opened, (the room humidity is always above 80%) and with the air defl ector facing down or moving automatically for a long period of time, water will condense on the air defl ector and drips down occasionally. This will wet your furniture. Therefore, do not operate under such condition for a long time.
● If the amount of heat in the room is above the cooling capability of the unit (for example: more people entering the room, using heating equipments and etc.), the preset room temperature cannot be achieved.
● This appliance is not intended for use by young children unless they have been adequately supervised by a responsible person to ensure that they can use the appliance safely.
● Young children should be supervised to ensure that they do not play with the appliance. ● Do not climb on the outdoor unit or put objects on it.
● Please switch off the unit and turn off the circuit breaker during cleaning, the high-speed fan inside the unit may cause danger.
● Turn off the circuit breaker if the unit is not to be operated for a long period.
C A U T I O N
!
● The product shall be operated under the manufacturer specifi cation and not for any other intended use.
● Do not put water container (like vase) on the indoor unit to avoid water dripping into the unit. Dripping water will damage the insulator inside the unit and causes short-circuit.
● Do not use any aerosol or hair sprays near the indoor unit. This chemical can adhere on heat exchanger fi n and blocked the evaporation water fl ow to drain pan. The water will drop on tangential fan and cause water splashing out from indoor unit.
RAS-X10CD-J 1-15 3
– 4 –
INDOOR UNIT
NAMES AND FUNCTIONS OF EACH PART
Pre-fi lter
To prevent dust from coming into the indoor unit. (Refer page 19)
Front panel
Indoor unit indicators
Light indicator showing the operating condition. (Refer page 5)
Horizontal defl ector ● Vertical defl ector (Air Outlet)
(Refer page 14) Remote controller
Send out operation signal to the indoor unit. So as to operate the whole unit.
(Refer page 6)
OUTDOOR UNIT
Drain pipe
Condensed water drain to outside.
Connecting cord and insulation pipe for piping
Air inlet (Back, Left side)
Air outlet WIDTH (mm) 790 700 MODEL RAS-X10CD(J)/RAS-X13CD(J) RAC-SX10CD(J)/RAC-SX13CD(J) HEIGHT (mm) 300 468 DEPTH (mm) 230 258
MODEL NAME AND DIMENSIONS
RAS-X10CD-J 1-15 4
– 5 –
ENGLISH
INDOOR UNIT INDICATORS
TEMPORARY SWITCH
Use this switch to start and stop when the remote controller does not work.
● By pressing the temporary switch, the operation is done in previously set operation mode.
● When the operation is done using the temporary switch after the power source is turned off and turn on again, the operation is done in automatic mode.
OPERATION INDICATOR
FILTER LAMP
When the device is operated for a total of about 200 hours, the FILTER lamp lights to indicate that it is time to clean the fi lter. The lamp goes out when the “ (AUTO SWING)” button is pressed while the device is on “STANDBY MODE”. OPERATION LAMP
This lamp lights during operation.
TIMER LAMP
This lamp lights when the timer is working.
RAS-X10CD-J 1-15 5
– 6 –
NAMES AND FUNCTIONS OF REMOTE CONTROL UNIT
REMOTE CONTROLLER
This controls the operation of the indoor unit. Signal range to reach indoor unit is about 7 meters. If inverter lamp is used, the range of control may be shorter.
This unit can be fi xed on a wall using the fi xture provided. Before fi xing it, make sure the indoor unit can be controlled from the remote controller.
● Transmission sign
The transmission sign blinks when a signal is sent. ● Display
This indicates the room temperature selected, timer status, function and intensity of circulation selected.
● CIRCULATION button
Use this button to set air circulation in the room or start operation. ● DEHUMIDIFYING button
Use this button to dehumidify the room or start operation. ● COOLING button
Use this button to set cooling mode in the room or start operation. ● RESET button
● POWERFUL MODE buttonA
Use this button to deliver faster and more comfortable air-conditioning or start operation.TO
● STOP button
Press this button to stop operation only. ● ONE-TOUCH SILENT button
Use this button to set silent condition. ● FAN SPEED selector
This determines the fan speed. Each time you press this button, the intensity of circulation will change from (AUTO) to (HI) to (MED) to (LOW) to (SILENT).
● AUTO SWING button
Controls the angle of the horizontal air defl ector. ● TEMPERATURE button
Use this button to raise or lower the temperature setting. (Keep pressed, and the value will change more quickly.)
● SLEEP button
Use this button to set the sleep timer. ● ON-TIMER button
Select to turn ON time.
Precautions for Use
● Do not put the remote controller in the following places. ● In direct sunlight.
● In the vicinity of a heater.
● Handle the remote controller carefully. Do not drop it on the fl oor, and protect it from water.
● Once the outdoor unit stops, it will not restart for about 3 minutes (unless you turn the power switch off and on or unplug the power cord and plug it in again).
This is to protect the device and does not indicate a failure.
RAS-X10CD-J 1-15 6
– 7 –
ENGLISH
COOLING OPERATION
Use the device for cooling when the outdoor temperature is 21-43°C.
If indoor humidity is very high (over 80%), some dew may form on the air outlet grille of the indoor unit.
Press the (COOLING) button so that the display indicates (COOL).
Cooling operation starts with a beep.
The cooling function does not start if the temperature setting is higher than the current room temperature (even though the (OPERATION) lamp lights). The cooling function will start as soon as you set the temperature below the current room temperature.
Set the desired FAN SPEED with the (FAN) button (the display indicates the setting).
(AUTO) : The FAN SPEED is HI at fi rst and varies to MED or LOW automatically when the preset temperature has been reached.
(HI) : Hi fan speed mode. (MED) : Medium fan speed mode. (LOW) : Low fan speed mode. (SILENT) : Silent fan speed mode.
Set the desired room temperature with the TEMPERATURE button (the display indicates the setting).
The range of 25-28°C is recommended as the room temperature for cooling.
If the temperature setting is 27°C, the room temperature will be controlled at around 27°C. The temperature setting and the actual room temperature may vary somewhat depending on conditions.
Press the button to stop operation.
1
■ As the settings are stored in memory in the remote controller, you only have to press the (COOLING) button to repeat the same settings next time.
2
STOP
3
RAS-X10CD-J 1-15 7
– 8 –
DEHUMIDIFYING OPERATION
Use the device for dehumidifying when the room temperature is over 16°C. When it is under 15°C, the dehumidifying function will not work.
■ Dehumidifying Function
When the room temperature is higher than the temperature setting: The device will dehumidify the room, reducing the room temperature to the preset level.
When the room temperature is lower than the temperature setting: Dehumidifying will be performed at the temperature setting slightly lower than the current room temperature, regardless of the temperature setting. The function will stop (the indoor unit will stop emitting air) as soon as the room temperature becomes lower than the setting temperature. You might feel a bit colder in dehumidifying operation.
■ As the settings are stored in memory in the remote controller, you only have to press the (DEHUMIDIFY) button next time.
Set the desired room temperature with the TEMPERATURE button (the display indicates the setting).
The range of 20-26˚C is recommended as the room temperature for dehumidifying.
2
Press the (DEHUMIDIFY) button. Dehumidifying operation starts with a beep.
The FAN SPEED is set at SILENT or LOW automatically. The FAN SPEED button can be used to change between SILENT and LOW only.
1
Press the button to stop operation.
STOP
RAS-X10CD-J 1-15 8
– 9 –
ENGLISH
CIRCULATION OPERATION
Press the (CIRCULATION) button so that the display indicates (CIRCULATE).
Circulating operation starts with a beep.
Press the FAN SPEED button and select the desired FAN SPEED (the display indicates your choice).
Press the temperature control button to set to the desired temperature.
■ As the settings are stored in memory in the remote controller, you only have to press the (CIRCULATION) button next time.
1
3
Press the button to stop operation.
STOP
2
■ Circulation Function
● During circulation operation, compressor does not run and there is no cooling operation with only indoor fan running.
● When the setting temperature is higher than room temperature, indoor fan will stop running.
RAS-X10CD-J 1-15 9
– 10 –
ONE-TOUCH SILENT MODE
Press the button.
● One time push to activate Super Silent symbol. ● Operation start with a signal received sound “beep”. ● Unit will be forced to operate in Cooling mode and indoor
fan speed will be changed to SILENT.
● Press again to stop it, unit will continue to operate in cooling mode base on previous setting.
1
CANCELLATION of ONE-TOUCH SILENT Operation
Cancel Condition Operation mode after cancel
Press button. Stop operation Press button POWERFUL operation
Press button Press button
NOTE:
Under ONE-TOUCH SILENT operation and quiet environment, phenomena like fl owing noise of refrigerant in the refrigerating cycle may occur, but this is normal for the operation.
Cooling operation based on previous fan speed
RAS-X10CD-J 1-15 10
– 11 –
ENGLISH
ONE-TOUCH POWERFUL MODE
Press the button.
● Operation start with a signal received sound “beep”.
● Unit will be forced operate in (COOL) with POWERFUL MODE fan speed for 60 minutes, within this 60 minutes, fan speed may varies. Indicator appear during this period while temperature and fan speed setting display remain unchanged. (Operation lamp at indoor unit is blinking).
● After 60 minutes, operation lamp stop blinking and indicator will disappear while unit will be in previous mode setting. Temperature and fan speed will change to previous setting. ● Air blow sound will be slightly high due to forced operation.
1
NOTE
(1) ON TIME setting : POWERFUL operation will be a priority over the ON timer operation time.
CANCELLATION of POWERFUL Operation
Cancel Condition Operation mode after cancel Press or SLEEP timer time is up Stop operation
key press DEHUMIDIFYING operation
Press or Press or Press or Press or 60 minutes time is up COOLING operation in previous setting
key press CIRCULATION operation
If feeling so cold, cancel this powerful mode as mentioned in “CANCELLATION of POWERFUL operation”.
RAS-X10CD-J 1-15 11
– 12 –
HOW TO SET THE SLEEP TIMER
Press the
(SLEEP) button, and the display changes as shown below.
Mode Sleep timer 4 4 4 1
Sleep Timer: The device will continue working for the designated number of hours and then turn off.
Point the signal window of the remote controller toward the indoor unit, and press the SLEEP button.
The timer information will be displayed on the remote controller. The TIMER lamp lights with a beep from the indoor unit. SLEEP
Explanation of the sleep timer
●
You can not set other timer during sleep timer operation.
●
After sleep timer time is up and when press sleep button again, the sleep timer will
be set as last setting.
●
Sleep timer is effective only once.
●
Press
button to select the fan speed during sleep timer operation.
NOTE
4 Indication
1 hr 2 hrs 3 hrs 10 hrs 11 hrs 12 hrs Cancel sleep timer
4 4
RAS-X10CD-J 1-15 12
– 13 –
ENGLISH
HOW TO SET THE TIMER
ON TIME setting
● Select the ON TIMER by pressing the (ON) Button.
● Setting time will change according to the below sequence.
ON Timer Reservation ■ Operation will start for setting temperature at setting time (The starting time may different depend on the room temperature and set temperature).
●
Press
button to select the fan speed during
on timer operation.
RAS-X10CD-J 1-15 13
– 14 –
AIR FLOW LOUVERS ADJUSTMENTS
1
2
Adjustment of the conditioned air to the left and right. Hold the second vertical air defl ector of each set of vertical air defl ectors from right as shown in the fi gure and adjust the conditioned air to the left and right.● If the “ (AUTO SWING)” button is pressed once, the horizontal air defl ector swings up and down. If the button is pressed again, the defl ector stops in its current position. Several seconds (about 6 seconds) may be required before the defl ector starts to move.
● Use the horizontal air defl ector within the adjusting range shown on the right.
● When the operation is stopped, the horizontal air defl ector moves and stops at the position where the air outlet closes.
! CAUTION
● In “Cooling” operation, do not keep the horizontal air defl ector swinging for a long time. Some dew may form on the horizontal air defl ector and dew may drop. Adjustment of the conditioned air in the upward and downward directions.
The horizontal air defl ector is automatically set to the proper angle suitable for each operation. The defl ector can be swung up and down continuously and also set to the desired angle using the “ (AUTO SWING)” button.
RAS-X10CD-J 1-15 14
– 15 –
ENGLISH
HOW TO EXCHANGE THE BATTERIES IN THE REMOTE CONTROLLER
1
Remove the cover as shown in the fi gure and take out the old batteries.=
2
Install the new batteries.The direction of the batteries should match the marks in the case.
1. Do not use new and old batteries, or different kinds of batteries together.
2. Take out the batteries when you do not use the remote controller for 2 or 3 months.
3. Use high quality and high performance AAA batteries to avoid short operating life and electrolyte leakages
CAUTION
!
When using the remote control, if there is no response from the air conditioner unit and or the remote control has fading and dim displays, the batteries in the remote control device need to be removed and replaced with new ones
RAS-X10CD-J 1-15 15
– 16 –
Suitable Room Temperature
Install curtain or blinds
Ventilation
Effective Usage Of Timer
Do Not Forget To Clean The Pre-Filter
Please Adjust Suitable Temperature
For Baby And Children
Warning
Freezing temperature is bad for health and a waste of electric power.
!
It is possibleto reduce heat entering the room through windows.
At night, please use the “OFF or ON timer operation mode”, together with your wake up time in the morning. This will enable you to enjoy a comfortable room temperature. Please use the timer effectively.
Dusty air fi lter will reduce the air volume and the cooling effi ciency. To prevent from wasting electric energy, please clean the fi lter every 2 weeks.
Please pay attention to the room temperature and air fl ow direction when operating the unit for baby, children and old folks who have diffi culty in movement.
Caution
Do not close the room for a long period of time. Occasionally open the door and windows to allow the
entrance of fresh air.
!
THE IDEAL WAYS OF OPERATION
RAS-X10CD-J 16-24 16
– 17 –
ENGLISH
FOR USER’S INFORMATION
The Air Conditioner And The Heat Source In The Room
Not Operating For A Long Time
When Lightning Occurs
Caution
If the amount of heat in the room is above the cooling capability of the air conditioner (for example: more people entering the room, using heating equipments and etc.), the preset room temperature cannot be achieved.
!
When the indoor unit is not to be used for a long period of time, please switch off the power from the mains. If the power from mains remains “ON”, the indoor unit still consumes about 5W in the operation control circuit even if it is in “OFF” mode.
Warning
To protect the whole unit during lightning, please stop operating the unit and remove the plug from the socket.
!
OFF
Interference From Electrical Products
Caution
To avoid noise interference, please place the indoor unit and its remote controller at least 1m away from electrical products.
!
RAS-X10CD-J 16-24 17
– 18 –
ATTACHING THE AIR PURIFYING FILTERS
1
Open the front panel● Pull up the front panel by holding it at both sides with both hands.
2
Remove the Pre-fi lter● Push upward to release the claws and pull out the Pre-fi lter.
3
Attaching the air purifying fi lters● Attach the air purifying fi lters to the frame by gently compress its both sides and release after insertion into Pre-fi lter frame.
4
Attach the Pre-fi lters● Attach the Pre-fi lters by ensuring that the surface written “FRONT” is facing front.
● After attaching the Pre-fi lters, push the front panel at three arrow portions as shown in fi gure and close it.
Cleaning and maintenance must be carried out when fi lter lamp lights. Before cleaning, stop operation and switch off the power supply.
CAUTION
!
!
CAUTION
Do not bend the air purifying fi lter as it may cause damage to the structure.
Please do not smell direct from source of fi lter.
NOTE
● In case of removing the air purifying fi lters, please follow the above procedures.
● The cooling capacity is slightly weakened and the cooling speed becomes slower when the air purifying fi lters are used. So, set the fan speed to "HIGH" when using it in this condition.
● Air purifying fi lters are not washable. It is recommended to use vacuum to clean it. It can be use for 1 year time. Type number for this air purifying fi lter is <SPX-CFH22>. Please use this number for ordering when you want to renew it.
● Do not operate the air conditioner without Pre-fi lter. Dust may enter the air conditioner and fault may occur.
RAS-X10CD-J 16-24 18
– 19 –
ENGLISH
MAINTENANCE
Cleaning and maintenance must be carried out when fi lter lamp lights. Before cleaning, stop operation and switch off the power supply.
1. PRE-FILTER
Clean the Pre-fi lter, as it removes dust inside the room. In case the Pre-fi lter is full of dust, the air fl ow will decrease and the cooling capacity will be reduced. Further, noise may occur. Be sure to clean the Pre-fi lter following the procedure below.
!
CAUTION
1
Open the front panel and remove the Pre-fi lter● Gently lift and remove the air purifying fi lters from the air purifying fi lter frame.
2
Vacuum dust from the Pre-fi lter and air purifying fi lter using vacuum cleaner. If there is too much dust, rinse under running tap water and gently brush it with soft bristle brush. Allow fi lters to dry in shade.3
● Re-insert the air purifying fi lter to the fi lter frame. Set the Pre-fi lter with “FRONT” mark facing front, and slot them into the original state.● After attaching the Pre-fi lters, push the front panel at three arrow portions as shown in fi gure and close it.
!
CAUTION
● Do not wash with hot water at more than 40°C. The fi lters may shrink.
● When washing it, shake off moisture completely and dry it in the shade; do not expose it directly to the sun. The fi lters may shrink.
● Do not use detergent on the air purifying fi lter as some detergent may deteriorate the air purifying fi lter electrostatic performance.
NOTE:
● Air purifying fi lter should be cleaned every month or sooner if noticeable loading occurs. When used overtime, it may loose its deodorizing function. For maximum performance, it is recommended to replace it every 1 year depending on application requirements.
RAS-X10CD-J 16-24 19
– 20 –
2. CLEANING OF FRONT PANEL
CAUTION
● Never use hot water (above 40°C), benzine, gasoline, acid, thinner or a brush, because they will damage the plastic surface and the coating.
Removing the Front Panel
● When the front panel is fully opened with both hands, push the right arm to the inside to release it, and while closing the front panel slightly, pull it out forward.
Attaching the Front Panel
● Move the projections of the left and right arms into the Flanges in the unit and securely insert them into the holes.
!
● Remove the front panel and wash with clean water. Wash it with a soft sponge.
After using neutral detergent, wash thoroughly with clean water.
● When front panel is not removed, wipe it with a soft dry cloth. Wipe the remote controller thoroughly with a soft dry cloth.
● Wipe the water thoroughly.
If water remains at indicators or signal receiver of indoor unit, it causes trouble.
Method of removing the front panel.
Be sure to hold the front panel with both hands to detach and attach it.
RAS-X10CD-J 16-24 20
– 21 –
ENGLISH
Cleaning and maintenance must be carried out only by qualifi ed service personal. Before cleaning, stop operation and switch off the power supply.
!
CAUTION
CAUTION
● Please use earth line.
Do not place the earth line near water or gas pipes, lightning-conductor, or the earth line of telephone. Improper installation of earth line may cause electric shock.
● A circuit breaker should be installed depending on the mounting site of the unit. Without a circuit breaker, the danger of electric shock exists.
NOTE
If the supply cord is damaged, it must be replaced by the special cord obtainable at authorized service/parts centers.
1
2
3
REGULAR INSPECTION
PLEASE CHECK THE FOLLOWING POINTS BY QUALIFIED SERVICE PERSONAL EITHER
EVERY HALF YEARLY OR YEARLY. CONTACT YOUR SALES AGENT OR SERVICE SHOP.
Is the earth line disconnected or broken?
Is the mounting frame seriously affected by rust and is the outdoor unit tilted or unstable?
Is the plug of power line fi rmly plugged into the socket? (Please ensure no loose contact between them). !
RAS-X10CD-J 16-24 21
– 22 –
AFTER SALE SERVICE AND WARRANTY
WHEN ASKING FOR SERVICE, CHECK THE FOLLOWING POINTS
When it does not operate
● Is the fuse all right?
● Is the voltage extremely high or low?
● Is the circuit breaker “ON”?
● Was the air fi lter cleaned?
● Does sunlight fall directly on the outdoor unit?
● Is the air fl ow of the outdoor unit obstructed?
● Are the doors or windows opened, or is there any source of heat in the room?
● Is the set temperature suitable?
CONDITION
CHECK THE FOLLOWING POINTS
Notes
● In quiet or stop operation, the following phenomena may occassionally occur, but they are not abnormal for the operation.
(1) Slight fl owing noise of refrigerant in the refrigerating cycle. (2) Slight rubbing noise from the fan casing which is cooled and then
gradually warmed as operation stops.
● The odor will possibly be emitted from the room air conditioner because the various odor, emitted by smoke, foodstuffs, cosmetics and so on, sticks to it. So the air fi lter and the evaporator regularly must be cleaned to reduce the odor.
● Please contact your sales agent immediately if the air conditioner still fails to operate normally after the above inspections. Inform your agent of the model of your unit, production number, date of installation. Please also inform him regarding the fault.
● Power supply shall be connected at the rated voltage, otherwise the unit will be broken or could not reach the specifi ed capacity.
When it does not cool well
RAS-X10CD-J 16-24 22
– 23 –
ENGLISH
MEMO
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Please note:On switching on the equipment, particularly when the room light is dimmed, a slight brightness fl uctuation may occur. This is of no consequence.
The conditions of the local Power Supply Companies are to be observed.
Minimum Maximum
Indoor Dry bulb °C 21 32
Wet bulb °C 15 23
Outdoor Dry bulb °C 21 43
Wet bulb °C 15 26
Note
● Avoid to use the room air conditioner for cooling operation when the outside temperature is below 21°C (70°F).
The recommended maximum and minimum operating temperatures of the hot and cold sides should be as below:
RAS-X10CD-J 16-24 23
– 24 –
MEMO
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... RAS-X10CD-J 16-24 24 RAS-X10CD-J 16-24 24 11/11/15 3:22 PM11/11/15 3:22 PM– 25 –
BAHASA
INDONESIA
PENYEJUK UDARA MODEL SPLIT
INDOOR UNIT / OUTDOOR UNIT
(UNIT DALAM RUANG)
(UNIT LUAR RUANG)
MODEL
RAS-X10CD
(J)
/ RAC-SX10CD
(J)
RAS-X13CD
(J)
/ RAC-SX13CD
(J)
OUTDOOR UNIT
INDOOR UNIT
RAS-X10CD(J) RAS-X13CD(J)
Instruction manual Page 1~24
To obtain the best performance, please read this instruction manual completely.
Petunjuk Penggunaan Halaman 25~48 Untuk mendapatkan kinerja terbaik, harap baca seluruh petunjuk penggunaan ini.
RAC-SX10CD(J) RAC-SX13CD(J)
RAS-X10CD-J INDO 25-39 25
– 26 –
HAL YANG PERLU DIPERHATIKAN DALAM PENGOPERASIAN
● Hindari hembusan udara langsung ke tubuh Anda selama unit AC.
W A S P A D A
!
● Jangan masukkan jari, batang atau benda lain ke dalam salur masuk udara.Karena kipas berputar dengan kecepatan tinggi, hal itu akan menyebabkan cedera. Sebelum membersihkan, pastikan untuk menghentikan operasi dan MATIKAN pemutus arus.
● Selama terjadi badai halilintar, putuskan aliran listrik ke unit AC dari sumber listrik.
● Jangan menggunakan lembaran kebel sebagai pengganti sekering, hal ini dapat mengakibatkan korslet atu kebakaran.
HAL YANG HARUS DIPERHATIKAN DALAM PEMASANGAN
● Jangan membongkar pasang unit AC sendiri, hal ini dapat merusak AC bahkan mengakibatkan kebakaran bila terjadi korslet.
● Hubungi toko penjual atau teknisi ahli untuk pemasangan unit AC ini. Kebocoran air, korslet atau bahkan kebakaran dapat terjadi bila di pasang sendiri dengan tidak benar.
● Untuk menghindari terjadinya kejutan listrik, pasanglah kabel arde ke bumi. Jangan mengikat kabel arde ke pipa air atau gas atau arde untuk telepon.
● Pastikan untuk menggunakan set pipa untuk R410A. Bila tidak, hal ini dapat menyebabkan pipa tembaga pecah atau rusak.
● Gunakan sakelar pengaman yg dipasang sesuai dengan kondisi ruangan dan unit indoor agar aman bila terjadi korslet.
● Jangan memasang unit AC di dekat gas yang mudah terbakar. Unit outdoor dpt terbakar jika terjadi kebocoran gas di sekitarnya.
● Pastikan aliran air pembuangan mengalir dengan lancar pada saat pemasangannya.
!
!
PERHATIAN DALAM HAL PEMINDAHAN ATAU PERAWATAN
● Jika terdapat hal yang tidak wajar (berbau hangus), matikan operasi unit AC serta putuskan aliran listriknya. Segera hubungi perwakilan service terdekat untuk di tanggulangi.
● Hubungi perwakilan service untuk perawatan atau perbaikan.
Penangan yang tidak tepat dapat mengakibatkan kerusakkan pada unit AC. ● Hubungi perwakilan service bila unit AC ingin di pindahkan dari tempatnya semula
ke tempat lain.
● Jika kabel pasokan rusak, harus diganti dengan kabel khusus yang dapat diperoleh di pusat layanan/suku cadang resmi.
!
W A S P A D A!
● Bacalah petunjuk pengamanan ini sebelum pengoperasian AC agar pemakaiannya tepat.
● Perhatikan tanda“ PERHATIAN” dan “ WASPADA”, hal ini perlu dilakukan agar terhindar dari kecelakaan yang serius bahkan kematian serta menjamin unit AC ini dioperasikan dengan aman.
● Lambang memberi petunjuk peti yang berikut.
● Simpanlah buku petunjuk ini setelah Anda membacanya.
PERHATIAN DALAM HAL PENGAMANAN
Ambil kepastian untuk menyambung talian bumi. Ikuti arahan-arahan yang mesti diikuti.
Tandaan dalam lakaran menunjuk erti larangan.
WASPADA
PERHATIAN
!
RAS-X10CD-J INDO 25-39 26
– 27 –
BAHASA
INDONESIA
HAL YANG PERLU DIPERHATIKAN DALAM PENGOPERASIAN
● Jangan mengoperasikan atau mengkotak katik unit AC dengan tangan yang basah agar terhindar dari hal-hal yang dapat mencelakakan.
● Jangan menghembuskan udara dingin dari indoor unit langsung ke peralatan pemanas seperti ketel pemasak air, oven dsb karena hal ini akan mengganggu kinerja peralatan tersebut.
● Udara panas dari indoor unit jangan dihembuskan langsung terkena tanaman, ini akan merusak tanaman.
● Pastikan kedudukan outdoor unit stabil tidak mudah bergerak.
● Jangan menyemprotkan air langsung ke unit indoor bila membersihkannya, bila terkena sirkuit listrik dapat mengakibatkan kerusakkan / korslet.
● Bila mengoperasikan unit AC dengan jendela atau pintu dalam keadaan terbuka. (Kelembahan udara selalu diatas 80%), hal ini dapat mengakibatkan terjadinya kondensasi air yang kemungkinan akan menetes keluar dari indoor. Untuk itu, jangan mengoperasikan unit AC dengan kondisi seperti ini.
● Bila ruangan terlalu besar dan udara cukup panas sehingga kapasitas pendinginan unit AC di luar batas kemampuannya, maka udara dingin yang diinginkan tidak dapat tercapai.
● Alat ini tidak dimaksudkan untuk digunakan oleh anak kecil kecuali mereka diawasi oleh orang dewasa yang bertanggung jawab untuk memastikan bahwa mereka dapat menggunakan alat ini dengan aman.
● Anak-anak kecil harus diawasi untuk memastikan bahwa mereka tidak bermain-main dengan alat ini.
● Jangan menduduki unit outdoor atau menaruh benda diatasnya.
● Matikan operasi unit AC dan lepaskan stop kontak dari sumber listrik pada saat ingin membersihkan unit AC, hal ini untuk menghindari bahaya dari baling-baling kipas.
● Lepaskan stop kontak unit AC dari sumber listrik apabila unit AC tidak di pakai untuk waktu yang lama.
P E R H A T I A N
!
● Produk ini hanya dioperasikan sesuai dengan petunjuk dan spesifi kasi dari pabrik, tidak untuk keperluan lain yang tidak sesuai ketentuan dari pabrik.
● Jangan meletakkan gelas air atau vas bunga diatas indoor unit agar air tidak tumpah ke dalamnya karena hal ini akan mengakibatkan korslet. ● Jangan menggunakan bahan aerosol atau hair spray didekat indoor
unit. Residu kimia dari bahan ini dpt menempel pd evaporator yg akan mengganggu aliran air yang jatuh ke rak penampungan air sehingga air dapat nyiprat keluar pd saat fan bekerja.
RAS-X10CD-J INDO 25-39 27
– 28 –
NAMA DAN FUNGSI MASING-MASING BAGIAN
LEBAR (mm) 790 700 MODEL RAS-X10CD(J)/RAS-X13CD(J) RAC-SX10CD(J)/RAC-SX13CD(J) TINGGI (mm) 300 468 DALAM (mm) 230 258
INDOOR UNIT (UNIT DALAM RUANG)
FILTER UDARA
Untuk mencegah debu masuk ke unit indoor (Hal 43). PANEL DEPAN (Masukkan udara)
INDIKATOR INDOOR UNIT
Lampu menyala saat AC sedang beroperasi (Hal 29).
PENGARAH HEMBUSAN UDARA HORIZONTAL DAN VERTIKAL (Keluaran udara). (Hal 38) REMOTE CONTROL
Kirimkan sinyal operasi ke indoor unit dengan berbagai macam fungsinya. (Hal 30).
PIPA PEMBUANGAN AIR (Mengalirkan air dari AC).
MENYAMBUNGKAN KABEL DAN PIPA INSULASI UNTUK PEMIPAAN
MASUKAN UDARA (Belakang kiri) KELUARAN UDARA PANAS
OUTDOOR UNIT (UNIT LUAR RUANG)
NAMA MODEL DAN DIMENSI
RAS-X10CD-J INDO 25-39 28
– 29 –
BAHASA
INDONESIA
INDIKATOR PADA INDOOR UNIT
SAKELAR DARURAT
Pergunakan sakelar ini untuk menghidupkan atau mematikan pengoperasian AC bila peralatan remote control rusak.
● Dengan menggunakan sakelar darurat ini, unit akan beroperasi berdasarkan kondisi yang telah di setel sebelumnya.
● Bila sakelar darurat ini di pergunakan setelah sumber listrik ke unit AC di putus dan di sambung kembali maka operasi AC masuk ke mode otomatis.
INDIKATOR PENGOPERASIAN
LAMPU FILTER
Apabila perangkat telah dioperasikan selama sekitar 200 jam, lampu FILTER menyala untuk mengindikasikan bahwa sudah waktunya untuk membersihkan fi lter. Lampu akan mati saat tombol (AUTOSWING) ditekan pada perangkat berada dalam “STANDBY MODE”.
LAMPU TANDA OPERASI
Lampua ini terus menyala saat AC sedang beroperasi.
LAMPU TIMER
Lampu ini menyala bila timer sedang berfungsi.
RAS-X10CD-J INDO 25-39 29
– 30 –
NAMA DAN FUNGSI MASING-MASING REMOTE CONTROL
REMOTE CONTROL.
Alat ini mengontrol operasi indoor unit. Jarak kontrol sekitar 7 m, jika penerangan ruangan di kontrol secara elektronis, jarak kontrol dapat kurang dari itu.
Alat ini dapat di gantung pada tembok dengan penyangga yg di sertakan, sebelum memasangnya pastikan jarak remote control ke indoor unit dalam batas kontrol.
● TANDA PENGIRIMAN SINYAL Tanda ini berkedip saat sinyal di kirim. ● TAMPILAN LAYAR
Menunjukkan suhu udara yang di pilih, jam sekarang, status tuner fungsi serta intensitas sirkulasi yang di pilih.
● TOMBOL SIRKULASI
Gunakan tombol ini untuk mengatur sirkulasi udara di dalam ruangan atau memulai operasi.
● TOMBOL PENGERINGAN UDARA
Gunakan tombol ini untuk menghilangkan kelembapan ruangan atau memulai operasi.
● TOMBOL PENDINGINAN
Gunakan tombol ini untuk mengatur mode pendinginan di dalam ruangan atau untuk memulai operasi.
● TOMBOL RESET ● TOMBOL MODE KUATA
Gunakan tombol ini untuk memberikan penyejukan atau operasi mulai yang lebih cepat dan nyaman.TO
● TOMBOL OFF
Tekan tombol ini untuk mematikan operasi AC. ● TOMBOL SENYAP SEKALI SENTUH
Gunakan tombol ini untuk menyetel kondisi senyap. ● PEMILIH KECEPATAN KIPAS
Ini menentukan kecepatan kipas. Setiap kali Anda menekan tombol ini, intensitas sirkulasi akan berubah dari (AUTO) ke (TINGGI [HI]) ke (SEDANG [MED] ) ke (RENDAH [LOW]) ke (SENYAP [SILENT]).
● TOMBOL PENGARAH HEMBUSAN UDARA
Mengontrol hembusan udara secara horizontal. ● TOMBOL SUHU
Tekan tombol ini untuk menaikkan / menurunkan suhu yang di kehendaki. ● TOMBOL TIDUR
Gunakan tombol ini untuk menyetel pengatur waktu tidur (sleep timer). ● TOMBOL ON TIMER
Timer untuk memulai operasi.
PERHATIAN DALAM PEMAKAIAN
● Jangan meletakkan remote control di tempat: ● Terkena sinar matahari langsung.
● Didaerah dekat pemanas.
● Jaga alat ini jangan sampai terbanting atau terkena air. ● Pada saat outdoor unit berhenti operasi, untuk operasi kembali
butuh waktu 3 menit kecuali sumber listrik ke unit AC diputus dan di sambung kembali. Hal ini untuk pengamanan unit dan kesalahan operasi.
● Jika tombol PILIHAN MODE di tekan pada saat operasi, sistim pada unit AC akan berhenti operasi selama 3 menit.
RAS-X10CD-J INDO 25-39 30
– 31 –
BAHASA
INDONESIA
OPERASI PENDINGINAN
Operasikan mode "Pendinginan" bila suhu di luar ruang antara 21-43˚C. Jika kelembaban udara di dalam ruangan sangat tinggi (lebih dari 80%), percikan air mungkin dapat terjadi pd grill dari indoor unit.
Tekan tombol PENDINGINAN (COOLING) sehingga tampilan mengindikasikan SEJUK (COOL)
Operasi pendinginan di mulai dengan suara bip.
Operasi pendinginan tidak akan bekerja selama suhu disetel lebih tinggi dari suhu ruangan meskipun lampu tanda operasi menyala. Operasi pendinginan akan bekerja bila setelan suhu lebih rendah dari suhu ruangan.
Tekan tombol kecepatan kipas hingga tanda pada layar remote muncul sesuai dgn kecepatan yg dikehendaki. (AUTO) : KECEPATAN KIPAS adalah TINGGI
(HI) pada awalnya dan bervariasi ke SEDANG (MED) atau RENDAH (LOW) secara otomatis bila suhu yang ditetapkan sebelumnya sudah tercapai.
TINGGI (HI) : Mode kecepatan kipas tinggi. SEDANG (MED) : Mode kecepatan kipas medium. RENDAH (LOW) : Mode kecepatan kipas rendah. SENYAP (SILENT) : Mode kecepatan kipas senyap.
Tentukan suhu ruangan yang di kehendaki dgn menekan tombol suhu hingga tampilan layar menunjukkan angka suhu yang di kehendaki.
Suhu antara 25-28˚C disarankan untuk penyetelan pendinginan, bila suhu disetel pada posisi 27˚C, maka suhu ruangan berada pada kontrol 27˚C.
Suhu yg disetel belum tentu sama dgn suhu ruangan, hal ini bergantung pada keadaan disekitatnya.
Tekan tombol untuk menghentikan operasi.
1
■ Karena setelan disimpan di memori pada pengendali jarak jauh, anda hanya perlu menekan tombol (PENDINGINAN) untuk mengulangi setelan yang sama kali berikutnya.
2
STOP
3
RAS-X10CD-J INDO 25-39 31
– 32 –
OPERASI PENGERINGAN UDARA
Operasi pengeringan ini hanya dapat berfungsi apabila suhu ruangan berada diatas 16˚C. Bila suhu ruangan berada di bawah 15˚C, fungsi ini tidak akan bekerja.
■ Oleh kerana setiap setelan yang telah di pilih masuk ke memory, Anda hanya cukup menekan tombol (Pengeringan) untuk mengoperasikannya kembali.
Tekan tombol suhu hingga angka pada layar menunjukkan suhu yang di kehendaki.
Setelan antara 20-26˚C disarankan untuk proses pengeringan.
2
Tekan tombol (PENGERINGAN).
Operasi pengeringan di mulai dengan adanya suara beep. Kecepatan kipas disetel ke SENYAP (SILENT) atau RENDAH (LOW) secara otomatis.
Tombol KECEPATAN KIPAS (FAN SPEED) hanya dapat digunakan untuk mengganti antara SENYAP (SILENT) dan RENDAH (LOW) saja.
1
Tekan tombol untuk menghentikan operasi.
STOP
Bila suhu ruangan lebih tinggi dari suhu yang di setel : AC akan bekerja untuk mengeringkan udara ruangan dan menurunkan suhu ruangan hingga tercapai suhu yang disetel.
Bila suhu ruangan lebih rendah dari suhu yang disetel : Pengeringan udara akan bekerja pada suhu yang disetel sedikit lebih rendah dari suhu ruangan.
Fungsi ini akan berhenti bekerja (unit indoor berhenti menghisap uap air udara ruangan) sesaat setelah suhu ruangan menjadi lebih rendah dari suhu yang di setel.
■ FUNGSI PENGERINGAN UDARA
RAS-X10CD-J INDO 25-39 32
– 33 –
BAHASA
INDONESIA
PENGOPERASIAN SIRKULASI UDARA
■ Oleh karena setiap setelan yang telah dipilih masuk kememory, Anda hanya cukup menekan tombol (SIRKULASI UDARA) untuk mengoperasikannya kembali.
1
3
Tekan tombol untuk menghentikan operasi.
STOP
2
■ Fungsi Sirkulasi
● Selama operasi sirkulasi, kompresor tidak akan beroperasi dan tidak ada operasi pendinginan dengan hanya kipas dalam ruang (indoor) yang berjalan.
● Ketika suhu pengaturan lebih tinggi dari suhu ruang, kipas dalam ruang (indoor) akan berhenti beroperasi.
Tekan tombol SIRKULASI UDARA (CIRCULATION) sehingga tampilan mengindikasikan SIRKULASI (CIRCULATE). Operasi sirkulasi udara bekerja dgn tanda suara beep.
Tekan tombol KECEPATAN KIPAS untuk menetukan kecepatan kipas. (Layar akan menunjukkan kecepatan yang di pilih).
Tekan tombol suhu untuk memilih suhu yang di kehendaki.
RAS-X10CD-J INDO 25-39 33
– 34 –
MODE SENYAP SEKALI SENTUH
Tekan tombol .
● Sekali tekan untuk mengaktivasi simbol Super Senyap. ● Operasi dimulai dengan bunyi sinyal “bip” yang diterima. ● Unit akan dipaksa untuk beroperasi pada mode Pendinginan
dan kecepatan kipas internal akan diubah ke SENYAP. ● Tekan kembali untuk menghentikan, unit akan terus beroperasi
dalam mode pendinginan berdasarkan setelan sebelumnya.
PEMBATALAN Operasi SENYAP SEKALI SENTUH Kondisi batal Mode operasi setelah batal
Tekan tombol Operasi berhenti.
Operasi KUAT Tekan tombol
Tekan tombol
Operasi pendinginan berdasarkan kecepatan kipas sebelumnya.
CATATAN:
Pada operasi SENYAP SEKALI SENTUH dan dalam lingkungan yang tenang, fenomena seperti suara aliran pendingin dalam siklus pendinginan mungkin terjadi, namun ini merupakan hal yang normal untuk operasi ini.
Tekan tombol
1
RAS-X10CD-J INDO 25-39 34
– 35 –
BAHASA
INDONESIA
MODE KUAT SEKALI SENTUH
Tekan tombol .
● Operasi AC akan bekerja dengan tanda suara beep.
● Unit akan dipaksa beroperasi dalam (DINGIN) dengan kecepatan kipas MODE KUAT selama 60 menit, dalam 60 menit ini, kecepatan kipas dapat bervariasi. Indikator muncul selama periode ini sementara tampilan setelan suhu dan kecepatan kipas tetap tidak berubah. (Lampu operasi di unit dalam ruang berkedip).
● Setelah 60 menit, lampu operasi berhenti berkedip dan indikator akan menghilang sedangkan unit akan berada dalam setelan mode sebelumnya. Suhu dan kecepatan kipas akan berubah ke setelan sebelumnya.
● Suara hembusan udara sedikit lebih kuat karena pengoperasian mode ini.
1
CATATAN
(1) Penyetelan ON timer : Operasi KUAT akan menjadi prioritas selama waktu operasi pengatur waktu ON.
PEMBATALAN Operasi KUAT
Kondisi Pembatalan Mode operasi setelah pembatalan Tekan atau pengatur waktu
TIDUR jika waktu sudah habis.
Operasi berhenti.
Tombol yang ditekan. Operasi PENGERINGAN UDARA
Tekan atau Tekan atau Tekan atau Tekan atau Eaktu 60 menit berlalu.
Operasi PENDINGINAN dalam setelan sebelumnya Tombol yang ditekan. Operasi SIRKULASI UDARA Jika terasa sangat dingin,
batalkan mode kuat ini sebagaimana disebutkan dalam “PEMBATALAN operasi KUAT”.
RAS-X10CD-J INDO 25-39 35
– 36 –
CARA PENGOPERASIAN TIMER UNTUK TIDUR
Tekan tombol (SLEEP) dan tampilan pada layar remote control adalah seperti dibawah ini.
Mode Timer untuk tidur 4 4 4 1
Timer Tidur : AC akan bekerja selama waktu yang telah disetel dan akan mati setelahnya. Arahkan remote control ke indoor unit sambil menekan tombol tidur. Informasi waktu akan menyala pada layar remote control.
Lampu tanda timer pada indoor unit akan menyala disertai suara beep.
4 Penunjuk
1 hr 2 hrs 3 hrs 10 hrs 11 hrs 12 hrs Batalkan pengatur waktu tidur
4 4
PENJELASAN TIMER UNTUK TIDUR
● Fungsi timer lainnya tidak dapat disetel selama timer tidur dalam operasi.
● Setelah waktu tidur (sleep timer) selesai dan ketika tombol waktu tidur (sleep timer) ditekan kembali, pengatur waktu tidur akan disetel sesuai dengan setelan terakhir.
● Pengatur waktu tidur (sleep timer) hanya efektif sekali.
● Tekan tombol untuk memilih kecepatan kipas selama operasi pengatur waktu tidur.
CATATAN
TIDUR
RAS-X10CD-J INDO 25-39 36
– 37 –
BAHASA
INDONESIA
CARA PENGOPERASIAN TIMER
Pengaturan PEMBATAS WAKTU HIDUP
● Pilih PEMBATASAN WAKTU HIDUP dengan menekan
tombol (ON).
● Waktu yang ditetapkan akan berubah mengikuti urutan yang di bawahnya.
■ Operasi akan mulai untuk mengatur suhu pada waktu yang ditetapkan (waktu mulai kemungkinan berbeda bergantung suhu ruangan dan suhu yang ditetapkan)
Penetapan Pembatas Waktu HIDUP
Interval waktu satu jam
● Tekan tombol untuk memilih kecepatan kipas selama operasi pengatur waktu.
RAS-X10CD-J INDO 25-39 37
– 38 –
PENYESUAIAN KISI-KISI ALIRAN UDARA
1
2
Penyetelan hembusan udara kekiri dan kekanan.Tahan pengarah udara vertikal kedua dari setiap set pengarah udara vertikal dari kanan seperti yang ditunjukkan gambar dan sesuaikan penyejukan udara ke kiri atau ke kanan.
● Jika tombol “ ( AUTO SWING ) ditekan, pengarah hembusan angin horisontal akan bergerak keatas dan kebawah.
Jika tombol ini ditekan lagi maka ia akan berhenti pada posisi saat tombol ditekan. Dibutuhkan waktu sekitar 6 detik sebelum pengarah ini bergerak.
● Atur sudut pengarah hembusan udara seperti terlihat pada gambar.
● Pada saat AC mati, pengarah hembusan udara akan menutup lubang keluaran udara.
! PERHATIAN
● Pada mode " PENDINGINAN ", jangan menyetel pengarah ini naik/ turun untuk waktu yang lama.
Ada kemungkinan uap air akan terbentuk dan menetes kebawah.
Setelan ini berfungsi untuk mengarahkan hembusan udara mengarah keatas atau kebawah.
Posisi ini akan mengarah ke posisi yang ideal sesuai dengan penyetelan fungsi pendinginan atau pengeringan udara. Penyetelan ini dapat dilakukan dengan menekan tombol ( AUTO SWING ).
Saat pendinginan, menghilangkan kelembapan Vertikal kira-kira 15° kira-kira 50° RAS-X10CD-J INDO 25-39 38 RAS-X10CD-J INDO 25-39 38 11/11/15 3:23 PM11/11/15 3:23 PM
– 39 –
BAHASA
INDONESIA
CARA MENGGANTI BATERAI REMOTE CONTROL
1
Buka tutup baterai di remote control dan keluarkan baterai yang sudah usang.=
2
Pasang baterai baru, Posisi pemasangan baterai harus sesuai dengan petunjuk yang ada dalam kotak baterai.1. Jangan menggunakan baterai baru dan lama bersamaan atau menggunakan baterai jenis lain.
2. Keluarkan baterai bila alat ini tidak digunakan untuk waktu yang lama.
3. Gunakan baterai AAA bermutu tinggi dan berkinerja baik untuk menghindari masa pakai baterai yang pendek dan kebocoran elektrolit.
PERHATIAN
!
Ketika menggunakan unit kendali jarak jauh, tidak ada respons dari unit penyejuk udara dan atau tampilan unit kendali jarak jauh memudar dan redup, baterai dalam alat kendali jarak jauh harus dilepaskan dan diganti dengan yang baru.
RAS-X10CD-J INDO 25-39 39
– 40 –
Suhu ruangan yang cocok
Pasang partisi atau gordyn
Ventilasi
Efektifi tas penggunaan timer
Selalu bersihkan Pra-fi lter
Setel suhu ruangan yg cocok
untuk bayi / anak
Perhatian
Penyetelan suhu yang terlalu dingin adalah k u r a n g b a i k u n t u k kesehatan di samping boros pemakaian listrik
!
Untuk mencegahudara panas masuk keruangan melalui jendela.
Dimalam hari disarankan menggunakan timer untuk tidur yang disesuaikan dgn waktu bangun Anda di pagi hari. Hal ini akan membuat tidur Anda nyaman. Pergunakan fungsi timer dengan efektif.
Pra-fi lter yang kotor akan mengurangi aliran udara dan kapasitas pendinginan.
Untuk menghemat pemakaian listrik, bersihkan saringan udara 2 kali sebulan.
Perhatikan penyetelan suhu ruangan dan pengarah hembusan udara pada ruang bayi, anak-anak atau orang tua yang agak sulit bergerak. Perbedaan suhu yg ideal didalam dan diluar ruangan adalah 5˚C.
Perhatian
Jangan menutup rapat seluruh ruangan untuk waktu yang lama. Kadang kala buka jendela atau pintu agar ada pertukaran udara segar.
!
CARA YANG IDEAL DALAM PENGOPERASIAN
RAS-X10CD-J INDO 40-48 40
– 41 –
BAHASA
INDONESIA
INFORMASI UNTUK PEMAKAI
AC dan peralatan yang menghasilkan panas dalam satu ruangan
Tidak di operasikan untuk waktu yang lama
Pada saat terjadi halilintar
Perhatian
Jika tingkat kepanasan dalam ruangan melampaui kapasitas pendinginan dari unit AC, maka suhu yg disetel tidak akan tercapai.
Contoh : Ruangan yang terlalu banyak orang keluar / masuk atau menggunakan peralatan yg menghasilkan panas.
!
Jika unit AC tidak dipergunakan untuk waktu yang lama, putuskan hubungan listrik ke unit AC dengan mematikan sakelar utamanya. Jika tidak maka ada pemakaian listrik sebesar 5 watt pada indoor unit meskipun unit AC tidak dioperasikan.
Perhatian
Untuk melindungi unit AC pada saat badai halilintar, sebaiknya jangan mengoperasikna AC dan putuskan hubungan listrik dengan mematikan sakelar utama.
!
Gangguan dari peralatan listrik lain
Perhatian
Untuk menghindari gangguan listrik (noise), letakkan indoor unit dan remote kontrol sedikitnya 1 m dari peralatan listrik lain.
!
RAS-X10CD-J INDO 40-48 41
– 42 –
MEMASANG FILTER PEMURNIAN UDARA
1
Buka panel depan.● Tarik ke depan atas panel depan dengan memegang kedua sisinya.
2
Lepaskan Pra-fi lter● Dorong ke atas untuk melepaskan penjepit dan tarik keluar Pra-fi lter.
3
Memasang fi lter pemurnian udara● Pasang fi lter pemurnian udara ke bingkai dengan menekan pelan ke kedua sisi dan lepaskan setelah memasukkan bingkai Pra-fi lter.
4
Pasang pra-fi lter● Pasang pra-filter dengan memastikan bahwa permukaan yang bertuliskan “FRONT” menghadap ke depan.
● Setelah memasang pra-fi lter, dorong panel depan di tiga bagian panah seperti yang ditunjukkan pada gambar lalu tutup.
Pembersihan dan pemeliharaan harus dilakukan apabila lampu filter menyala. Sebelum pembersihan, hentikan operasi dan matikan suplai daya listrik.
PERHATIAN
!
!
CAUTION
Jangan melipat saringan pembersih udara dan penghilang bau ini.Harap jangan mencium bau langsung dari sumber fi lter.
CATATAN
● Untuk melepaskan fi lter pemurnian udara, harap ikuti prosedur di atas.
● Kapasitas pendinginan akan sedikit melemah dan kecepatan pendinginan menjadi lebih rendah saat fi lter pemurnian udara digunakan. Jadi, setel kecepatan kipas ke TINGGI (HI) saat menggunakannya dalam kondisi ini.
● Filter pemurnian udara tidak dapat dicuci. Disarankan untuk menggunakan penyedot untuk membersihkannya. Filter ini dapat digunakan selama 1 tahun. Nomor tipe untuk fi lter pemurnian udara ini adalah <SPX-CFH22>. Harap gunakan nomor ini untuk memesan saat Anda ingin memperbaruinya.
● Jangan operasikan penyejuk udara tanpa Pra-fi lter. Debu dapat memasuki penyejuk udara dan dapat terjadi kerusakan.
RAS-X10CD-J INDO 40-48 42
– 43 –
BAHASA
INDONESIA
PERAWATAN
Pembersihan dan pemeliharaan harus dilakukan apabila lampu filter menyala. Sebelum pembersihan, hentikan operasi dan matikan suplai daya listrik.
1. PRA-FILTER
Bersihkan pra-fi lter karena akan menghilangkan debu dari dalam ruangnya. Jika pra-fi lter penuh debu, aliran udara akan berkurang dan kapasitas pendinginan akan berkurang. Dan, akan terdengar suara bising. Pastikan untuk membersihkan pra-fi lter dengan mengikuti prosedur di bawah ini.
!
PERHATIAN
1
Buka panel depan dan lepaskan pra-fi lter.● Angkat perlahan dan lepaskan fi lter pemurnian udara dari bingkai pemurnian udara.
2
Sedot debu dari pra-fi lter dan fi lter pemurnian udara menggunakan penyedot debu. Jika debunya terlalu banyak, bilas di bawah aliran air keran dan sikat perlahan dengan bulu sikat lembut. Keringkan fi lter di bawah sinar matahari tak langsung.3
● Masukkan kembali fi lter pemurnian udara ke dalam bingkai fi lter. Pasang pra-fi lter dengan tanda “FRONT” menghadap ke depan, dan pasang kembali seperti keadaaan awal.● Setelah memasang pra-fi lter, dorong panel depan pada bagian tiga panah seperti yang ditunjukkan lalu tutup.
!
PERHATIAN
● Jangan mencuci saringan udara dengan air panas melebihi 40°C, saringan dapat rusak / melengkung
● Pada saat mencucinya, bersihkan debu / kotorannya dan keringkan diudara bebas. Jangan dijemur atau di panaskan karena saringan akan rusak / melengkung.
● Jangan gunakan detergen pada fi lter pemurnian udara karena detergen dapat mengurangi kinerja elektrostatik fi lter pemurnian udara.
CATATAN:
● Filter pemurnian udara harus dibersihkan setiap bulan atau lebih cepat bila tampak ada penum-pukan debu. Seiring penggunaan, fi lter mungkin kehilangan fungsi mengharumkan. Untuk kinerja maksimal, disarankan untuk mengganti satu tahun sekali tergantung pada yang dipersyaratkan perangkat.
RAS-X10CD-J INDO 40-48 43
– 44 –
2. MEMBERSIHKAN PANEL DEPAN
PERHATIAN
● Jangan menggunakan air panas diatas 40 derajat °C, bensin, tiner atau cairan kimia lainnya, karena hal ini akan merusak permukaan plastik dan lapisannya.
Membuka Panel Depan
● Bila tutup panel depan dibuka semua dengan kedua tangan, tekan kedalam pentol sebelah kanan untuk melepaskannya dan pada saat menutupnya tarik kearah depan.
Menutup Panel Depan
● Geser penahan kiri/kanan dari pentolan masuk ke tempatnya dan kencangkan kedalam lubangnya.
!
● Lepaskan panel depan dan bersihkan dengan air dicampur detergen netral setelahnya bilas dengan air bersih.
● Bila panel depan tidak dilepas, gosoklah dengan kain lembut yg kering demikian juga dengan remote kontrolnya.
● Bersihkan sisa-sisa air yang masih menempel agar tidak mengganggu operasinya AC.
Cara membuka panel depan.
Pastikan memegang kedua ujungnya dengan tangan untuk membuka dan memasangnya kembali.
RAS-X10CD-J INDO 40-48 44
– 45 –
BAHASA
INDONESIA
Perawatan dan pembersihan unit AC hanya dapat dilakukan oleh akhlinya. Putuskan aliran listrik ke unit AC sebelum melakukan perawatan / perbaikan.
!
PERHATIAN
PERHATIAN
● Pasang kabel arde.Jangan memasang kabel arde didekat pipa gas atau arde untuk telepon. Pemasangan kabel arde dapat mengakibatkan nyetrum.
● Gunakan sirkuit braker tersendiri untuk unit AC yang terpasang agar terhindar dari pemakaian beban listrik yang berlebihan.
CATATAN
Jika kabel listrik rusak, gantilah dengan kabel yg sesuai peruntukkannya serta baik mutunya.
1
2
3
PEMERIKSAAN RUTIN
Periksalah hal-hal dibawah ini setiap 6 bulan atau sekali dalam setahun, bila mana perlu hubungi perwakilan dengan service terdekat di kota Anda.
!
Periksa kabel arde tidak putus
Posisi kedudukan Outdoor unit kuat, tidak mudah bergerak dan penyangganya tidak berkarat.
Pastikan stop kontak terpasang kuat ke sumber listrik (jangan kendor / goyang)
RAS-X10CD-J INDO 40-48 45
– 46 –
LAYANAN PURNA JUAL & GARANSI
SEBELUM PANGGILAN SERVICE, PERIKSA HAL-HAL SBB
AC tidak beroperasi
● Apakah sekering ada yang putus?
● Apakah tegangan listik terlalu rendah atau tinggi?
● Apakah saklar utama pada posisi "ON".
● Apakah saringan udara penuh dengan debu?
● Apakah unit Outdoor terkena sinar matahari langsung?
● Apakah hembusan angin di Outdoor unit terhalang?
● Apakah pintu / jendela ruangan terbuka, atau ada peralatan lain yang menghasilkan panas?
● Apakah penyetelan suhu sudah tepat?
KONDISI
HAL YANG DIPERIKSA
Catatan:
● Pada saat pengoperasian "TENANG" atau mematikan AC, keadaan seperti ini dapat terjadi tetapi hal ini adalah normal.
1. Suara desis karena aliran freon pada sistem sirkulasi pipa AC. 2. Ada sedikit suara gesekan dari rumah kipas karena ada perubahan
suhu dari dingin ke hangat secara bertahap bila AC dimatikan.
● Dapat terjadi bau dari Indoor unit tergantung pada keadaan ruangan mungkin berasap, bau makanan, kosmetik dsb.
Bersihkan saringan udara dan evaporator secara berkala.
● Hubungi segera perwakilan service jika AC tetap tidak beroperasi dengan normal setelah melakukan pemeriksaan
diatas. Informasikan model serta jenis kerusakkannya.
● Tegangan listrik yg masuk harus sesuai (220V), bila terlalu rendah / tinggi dapat mengakibatkan terganggunya operasi AC bahkan kerusakan.
AC kurang dingin
RAS-X10CD-J INDO 40-48 46
– 47 –
BAHASA
INDONESIA
MEMO
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...Sila ambil perhatian:
Ketika memasang kipas, terutamanya ketika cahaya bilik malat, cahaya yang terang dan berubah-ubah akan berlaku. Ini tidak membahayakan.
Syarat-syarat Syarikat Pembekal Kuasa Tempatan mestilah dipatuhi.
Minimum Maksimum Indoor Buli kering °C 21 32
Buli basah °C 15 23 Outdoor Buli kering °C 21 43 Buli basah °C 15 26
CATATAN
● Hindari pemakaian AC pada mode pendinginan bila suhu diluar ruangan 21°C (70°F). Suhu max dan min yg disarankan dari indoor dan outdoor unit adalah:
RAS-X10CD-J INDO 40-48 47
– 48 –
