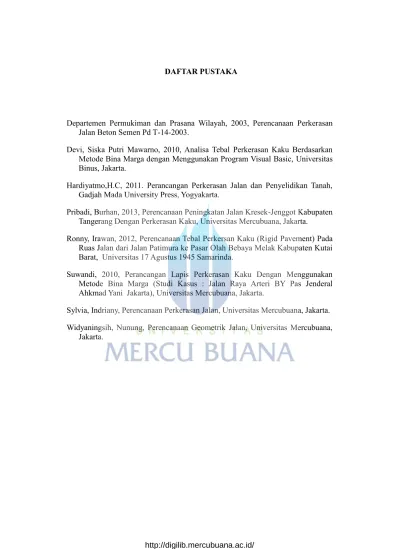

DAFTAR PUSTAKA

Departemen Permukiman dan Prasana Wilayah, 2003, Perencanaan Perkerasan Jalan Beton Semen Pd T-14-2003.

Devi, Siska Putri Mawarno, 2010, Analisa Tebal Perkerasan Kaku Berdasarkan Metode Bina Marga dengan Menggunakan Program Visual Basic, Universitas Binus, Jakarta.

Hardiyatmo,H.C, 2011. Perancangan Perkerasan Jalan dan Penyelidikan Tanah, Gadjah Mada University Press, Yogyakarta.

Pribadi, Burhan, 2013, Perencanaan Peningkatan Jalan Kresek-Jenggot Kabupaten Tangerang Dengan Perkerasan Kaku, Universitas Mercubuana, Jakarta.

Ronny, Irawan, 2012, Perencanaan Tebal Perkersan Kaku (Rigid Pavement) Pada Ruas Jalan dari Jalan Patimura ke Pasar Olah Bebaya Melak Kabupaten Kutai Barat, Universitas 17 Agustus 1945 Samarinda.

Suwandi, 2010, Perancangan Lapis Perkerasan Kaku Dengan Menggunakan Metode Bina Marga (Studi Kasus : Jalan Raya Arteri BY Pas Jenderal Ahkmad Yani Jakarta), Universitas Mercubuana, Jakarta.

Sylvia, Indriany, Perencanaan Perkerasan Jalan, Universitas Mercubuana, Jakarta. Widyaningsih, Nunung, Perencanaan Geometrik Jalan, Universitas Mercubuana,

Jakarta.

(2)

PEMERINTAH KABUPATEN MAGELANG

DINAS PEKERJAAN UMUM, ENERGI

DAN SUMBER DAYA MINERAL

(UPT JASA KONSTRUKSI-LABORATORIUM BAHAN BANGUNAN)

Alarnat: JL Soekarno-Hatta No.6 Te1p. (0293) 788186-788176 Kota MlUlgkid 56511

BASIL

PENGUJIAN CBR

DENGAN ALAT

DCP

[ merupakan pengujian untuk menentukan nilai CBR subgrade,

l

2016

subbase/ base course suatu sistem secara cepat dan tepat] f

PEKERJAAN PENYEDIA JASA

I

i

!

l

PAKET PENINGKATAN JALAN

BLABAK-JERAKAH/ SELO BTS. KAB. BOYOLALI (KAB. ". MAGELANG) (REGULER)

PT. ARMADA HADA GRAHA

(3)

HASIL PENGUJIAN DCP

1. Tujuan

Pengujian Dynamic Cone Penetrometer (DCP) bertujuan untuk mengetahui nilai CBR secara

cepat. Pengujian ini dilaksanakan atas permintaan dari : Nama Perusahaan Alamat Nomor Surat Tanggal Surat Untuk Kegiatan FX. TRI HA TMAI"\,TO, ST PT. ARMADA HADA GRAHA

Jl. Delima No. 41-43, Armada Estate, Kramat, Magelang 003-AHG/P.DCP/B-J/III/2016

11 Maret 2016

PAKET PENINGKATAN JALAN BLABAK-JERAKAH/ SELO BTS. KAB. BOYOLALI (KAB. MAGELANG) (REGULER)

Cara uji ini merupakan suatu prosedur yang cepat untuk melaksanakan evaluasi kekuatan tanah dasar dan lapis fondasi jalan, dengan menggunakan Dynamic Cone Penetrometer, (DCP). Cara uji ini juga merupakan cara alternatifjika pengujian CBR lapangan tidak bisa dilakukan. Pengujian tersebut memberikan sebuah dari kekuatan lapisan bahan sampai kedalaman 90 em di bawah permukaan yang ada dengan tidak melakukan penggalian sampai kedalaman pada pembacaan yang diinginkan.

Pengujian dilaksanakan dengan mencatat jumlah pukulan (blow) dan penetrasi dari konus (kerucut logam) yang tertanam pada tanah/lapisan fondasi karena pengaruh penumbuk kem.udian dengan menggunakan grafik dan rumus, pembacaan penetrometer diubah menjadi pembacaan yang setara dengan nilai CBR.

2. Alat dan bahan 2.1. Alat

DCP Test 2.2. Bahan

Bahan pengujian berupa:

No. Uraian 1. Tanah Asli 3. Langkah kerja Jumlah Titik (n) 2

Langkah kerja dalam uji sampel beton sebagai berikut : a. Menyiapkan titik uji.

b. Letakkan alat DCP pada titik uji di atas lapisan yang akan diuji;

c. Pegang alat yang sudah terpasang pada posisi tegak lurus di atas dasar yang rata dan stabil, kemudian catat pembacaan awal pada mistar pengukur kedalaman;

d. Mencatatjumlah tumbukan;

1) Angkat penumbuk pada tangkai bagian atas dengan hati-hati sehingga menyentuh batas pegangan;

2) Lepaskan penumbuk sehingga jatuh bebas dan tertahan pada landasan;

(4)

3) Lakukan langkah-langkah pada 6.c).l) dan 6.c).2) di atas, catat jumlah tumbukan dan kedalaman pada formulir 1-DCP, sesuai ketentuan-ketentuan sebagai berikut:

a) untuk lapis fondasi bawah atau tanah dasar yang terdiri dai-i bahan yang tidak keras maka pembacaan kedalaman sudah cukup untuk setiap 1 tumbukan atau 2 tumbukan;

b) untuk lapis fondasi yang terbuat dari bahan berbutir yang cukup keras, maka hams dilakukan pembacaan kedalaman pada setiap 5 tumbukan sampai dengan 10 tumbukan.

"

e. Hentikan pengujian apabila kecepatan penetrasi kurang dari 1 mm/ 3 tumbukan. Selanjutnya lakukan pengeboran atau penggalian pada titik tersebut sampai mencapai bagian yang dapat diuji kembali.

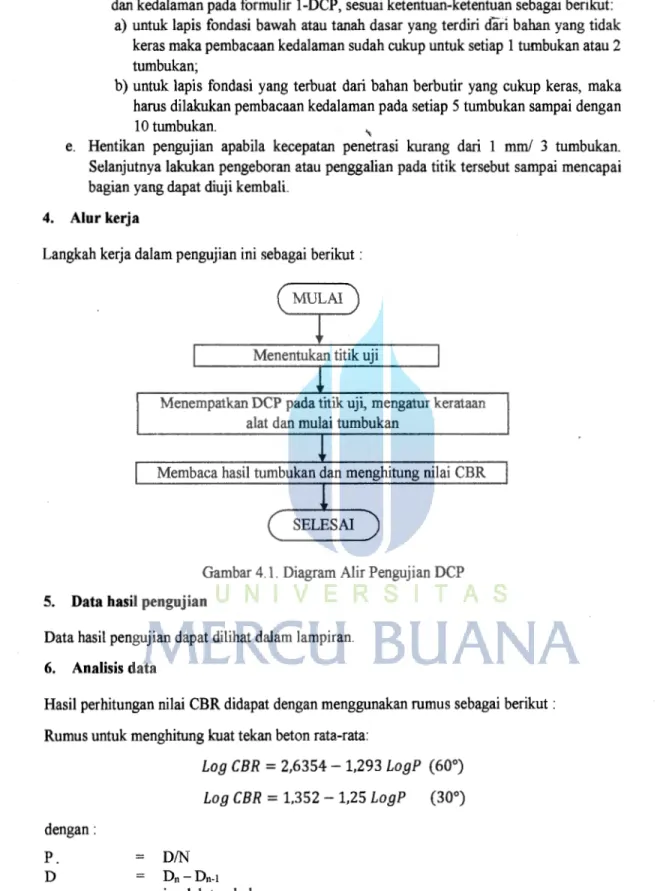

4. Alur kerja

Langkah kerja dalam pengujian ini sebagai berikut :

Menentukan titik uji

Menempatkan DCP pada titik uji, mengatur kerataan alat dan mulai tumbukan

Membaca basil tumbukan dan menghitung nilai CBR

Gambar 4.1. Diagram Alir Pengujian DCP

5. Data basil pengujian

Data hasil pengujian dapat dilihat dalam lampiran.

6. Analisis data

Hasil perhitungan nilai CBR didapat dengan menggunakan rumus sebagai berikut : Rumus untuk menghitung kuat tekan beton rata-rata:

dengan: P. D n Log CBR

=

2,6354- 1,293 LogP (60°) Log CBR

=

1,352- 1,25 LogP (30°) DIN Dn-Dn-1 jumlah tumbukan http://digilib.mercubuana.ac.id/

(5)

7. Kesimpulan

Nilai CBR rata-rata = 6,20 % dengan Jumlah titik uji = 2 titik.

Demikian basil pengujian ini dibuat untuk dapat digunakan sebagaimanamestirrya.

Kota Mungkid, 19 Maret 2016 Dikerjakan oleh:

---BUDI WALUYO, ST. MT

NIP. 19780416 200501 1 013

(6)

Peke!jaan Konstruksi Lokasi Penyeda Jasa Sudut Conus() NoTiffk PosisiTltik NO BANYAK TUMBUKAN 1 0 2 1 3 1 4 1 5 1 6 1 7 1 8 1 9 1 10 1 11 1 12 1 13 1 14 1 15 1 16 1 17 1 18 1 19 1 20 1 21 1 22 1 23 1 24 1 25 1 26 1 27 1 28 1 29 1 30 1 31 1 32 1 33 1 34 1 35 1 36 1 37 1 38 1 39 1 40 1 KOMULATIF TUMBUKAN 0 1 2 3 4 5 6 T 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 1A 25 26 27 28 29 30 31 32 33

PEMERINTAH KABUPATEN MAGELANG DINAS PEKERJAAN UMUM, ENERGI DAN SUMBER DAYA MINERAL ( UPT JASA KONSTRUKSI • LABORA TORIUM BAHAN BANGUNAN) Alamat ·. Jl. Soekarno-Hatta No.6 Telp (0293) 788186 • 78817E!_Kota Mungk1d 56511

ANALISA HASIL TES DAYA DUKUNG TANAH (CBR)

(dengan ala! DCP)

PAKET PENINGKATAN JALAN BLABAK-JERAKAH/ SELO BTS. KAB. BOYOLALI (KAB. MAGELANG) (REGULER) TanahAsli

Kabupaten Magelang PT. ARMADA HADA GRAHA

30 Rumus dipakai : Log CBR = 1,35.~· 1 .. ?5 LogP

1

STA22-+826 Kirl

PENETRASI KOMULATIF _PENETRASI DCP CBR

Log CBR em em cmJ tumbukan (%) 3,50 3,50 Pulwlan Komulatif 6,00 6,00 10 20 30 7,00 7,00 8,00 8,00 9,20 9,20 10,00 10,00 10,00 11,20 11,20 20,00 12,20 12,20 13,10 13,10 2,78 0,80 6,26 30,00 14,20 14,20 _~ 15,20 15,20 _'E40,00 16,20 16,20 17,20 17,20 ~ ~ 50,00 18,20 18,20 19,50 19,50 ;; ~ 60,00 21,20 21,20 23,00 23,00 70,00 24,20 24,20 25,6\l 25,60 80,00 27,30 27,30 28,60 28,60 90,00 30,00 30,00 33,00 33,00 100,00 '37,20 37,20 44,00 44,00 52,20 52,20 61,50 61,50 68,50 68,50 76,00 76,00 80,20 80,20 84,00 84,00 89,00 89,00 100,00 100,00

T anggal Pangujian ~are\2016

Pelaksana Pengujian Oul Jalil

Oiperlksa & Dian,;, sa

40 50

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(19)

(20)

(21)

(22)

(23)

(24)

Kegiatan : Perkerasan Rigid pavement

Nama Paket : Peningkatan Jalan Jrakah-Blabak, Kabupaten Magelang

Provinsi : Jawa Tengah

Tahun : 2016

I Pekerjaan Umum 80,553,592.80

II Pekerjaan Drainase 5,891,969,037.08

III Pekerjaan Tanah 463,206,234.18

IV Perkerasan Beton semen 6,177,772,705.03

V Pekerjaan Struktur 11,200,630,773.92

VI Pengembalian kondisi dan pekerjaan minor 73,589,868.93

Jumlah harga pekerjaan 23,887,722,211.94

PPN 10% 2,388,772,221.19

Total harga pekerjaan 26,276,494,433.14

No Uraian Jumlah Harga Pekerjaan _(Rp)

Rekapitulasi Rencana Anggaran Biaya

Terbilang : Dua puluh enam milyar, dua ratus tujuh puluh enam juta, empat ratus sembilan puluh sembilan ribu, empat ratus tiga puluh tiga.

(25)

Nama Paket : Peningkatan Jalan Jrakah-Blabak, Kabupaten Magelang Provinsi : Jawa Tengah

Tahun : 2016

HARGA SATUAN JUMLAH HARGA

(Rp) (Rp) I PEKERJAAN UMUM 1 Ls 1.00 52,853,592.80 52,853,592.80 2 Ls 1.00 27,700,000.00 27,700,000.00 80,553,592.80 II PEKERJAAN DRAINASE 1 M3 1200 23,748.72 28,498,464.00

2 Pasangan Batu Mortar M3 60.00 685,718.12 41,143,087.20

3 M' 1500.00 2,086,755.72 3,130,133,580.00

4 M3 22.50 1,541,899.15 34,692,730.88

5 M' 2500.00 1,063,000.47 2,657,501,175.00

5,891,969,037.08 III PEKERJAAN TANAH

1 Galian Biasa M3 450 41,340.76 18,603,340.68

2 M3 3125 24,025.74 75,080,437.50

3 Galian perkerasan beton M3 36 450,000.00 16,200,000.00

4 Timbunan biasa manual M3 36 91,220.00 3,283,920.00

5 Timbunan pilihan dari sumber galian M3 1800 159,922.92 287,861,256.00

6 Penyiapan Badan Jalan M2 24000 2,590.72 62,177,280.00

463,206,234.18 IV PERKERASAN BETON SEMEN

1 Lapis pondasi agregat kelas A M3 1200 525,231.58 630,277,895.11 2 Lapis pondasi bawah beton kurus M3 3552 1,561,794.71 5,547,494,809.92

6,177,772,705.03 V PEKERJAAN STRUKTUR

1 Beton mutu sedang fc'20 Mpa M3 6240 1,453,054.82 9,067,062,076.80

2 Kg 246801.23 8,560.00 2,112,618,563.04

3 Baja tulangan U 32 ulir Kg 2303.4782 9,095.00 20,950,134.08 11,200,630,773.92 VI PENGEMBALIAN KONDISI DAN PEKERJAAN MINOR

1 Buah 10.00 550,000.00 5,500,000.00

2 Buah 5.00 750,000.00 3,750,000.00

RENCANA ANGGARANA BIAYA

NO URAIAN SATUAN VOLUME

TOTAL IV PERKERASAN BETON SEMEN

TOTAL V PEKERJAAN STRUKTUR TOTAL II PEKERJAAN DRAINASE

TOTAL I PEKERJAAN UMUM

TOTAL III PEKERJAAN TANAH Gorong - Gorong Pipa Beton Bertulang,

diameter dalam 95-105 cm Beton K-250 (fc'20) untuk struktur drainase beton minor

Baja tulangan U 24 polos untuk perkerasan beton semen

Pemotongan pohon diameter 30 - 50 cm Pemotongan pohon diameter 50 - 75 cm Mobilisasi dan Demobilisasi

Manajemen dan Keselamatan Lalu Lintas

Galian untuk selokan drainase dan saluran air

Saluran beton bertulang pracetak U-40-60

Galian Struktur dengan kedalaman 0-2 meter

(26)

Nama Paket : Peningkatan Jalan Jrakah-Blabak, Kabupaten Magelang Provinsi : Jawa Tengah

Tahun : 2016

HARGA SATUAN JUMLAH HARGA

(Rp) (Rp)

RENCANA ANGGARANA BIAYA

3 Buah 237.00 214,890.41 50,929,027.17

4 Buah 4.00 518,125.64 2,072,502.56

5 Buah 40.00 283,458.48 11,338,339.20

73,589,868.93 TOTAL VI PENGEMBALIAN KONDISI DAN PEKERJAAN MINOR

Patok Pengarah Patok Kilometer Patok Hektometer

(27)

No Uraian Satuan Perkiraan _Kuantitas Harga Satuan _(Rp) Jumlah Harga _(Rp) A Peralatan Keselamatan Lalu Lintas

1 Rambu berkedip Buah 6 200,000.00 1,200,000.00

2 Rambu tetap informasi pengaturan lalu lintas Buah 6 250,000.00 1,500,000.00

3 Rambu portable informasi pengaturan lalu _lintas Buah 6 200,000.00 1,200,000.00

4 Rambu penghalang lalu lintas jenis plastik Buah 8 850,000.00 6,800,000.00

5 Rambu peringatan Buah 10 250,000.00 2,500,000.00

6 Rambu petunjuk Buah 10 250,000.00 2,500,000.00

7 Peratalan komunikasi dan lainnya Set 2 2,000,000.00 4,000,000.00

B Tenaga/Personil

1 Pekerja (Flagman) OB 4 2,000,000.00 8,000,000.00

C Total Biaya Manajemen dan Keselamatan Lalu Lintas 27,700,000.00 ANALISA HARGA SATUAN PEKERJAAN MANAJEMEN DAN KESELAMATAN LALU LINTAS

Nama Paket Jenis Pekerjaan

: Peningkatan jalan Blabak-Jrakah : Manajemen dan Keselamatan lalu Lintas

(28)

Nama Paket : Peningkatan jalan Blabak-Jrakah Jenis Pekerjaan : Mobilisasi dan Demobilisasi

HARGA SATUAN JUMLAH HARGA

(Rp) (Rp)

A Fasilitas penyedia jasa

1 Ls

1.00 5,000,000.00 5,000,000.00

2 Papan Nama Proyek Bh 2.00 500,000.00 1,000,000.00

6,000,000.00 B Fasilitas direksi pekerjaan

1 Ls 2.00 2,500,000.00 5,000,000.00

2 Ls 2.00 15,000,000.00 30,000,000.00

35,000,000.00 C Peralatan

1 Dump Truck Unit 2.00 235,430.10 470,860.20

2 Compressor Unit 1.00 148,150.44 148,150.44

3 Penghampar Beton Unit 1.00 241,953.57 241,953.57

4 Tandem Roller Unit 1.00 360,849.69 360,849.69

Tyre Roller Unit 1.00 387,484.08 387,484.08

5 Vibrating Roller Unit 1.00 389,821.27 389,821.27

6 Concrete Mixer Unit 2.00 67,552.12 135,104.24

7 Concrete Vibrator Unit 2.00 34,716.51 69,433.02

8 Excavator Unit 1.00 507,605.55 507,605.55

9 Truck Mixer Unit 3.00 350,000.00 1,050,000.00

10 Grader Unit 1.00 340,534.34 340,534.34

11 Cutting Machine Unit 1.00 75,000.00 75,000.00

4,176,796.40 D Demobilisasi Unit 1.00 4,176,796.40 4,176,796.40 Jumlah D 4,176,796.40 E Lain-lain 1 Test DCP Titik 7.00 500,000.00 3,500,000.00 3,500,000.00 52,853,592.80 ANALISA HARGA PEKERJAAN MOBILISASI DAN DEMOBILISASI

Jumlah B Jumlah A

Jumlah Harga Pekerjaan Mobilisasi Jumlah E

Jumlah C Sewa kendaraan roda 2

(untuk selama masa kontrak) Sewa kendaraan roda 4 (untuk selama masa kontrak) Sewa / Pembuatan Kantor Lapangan dan Barak Kerja

NO URAIAN SATUAN VOLUME

(29)

Nama Paket : Peningkatan jalan Blabak-Jrakah Jenis Pekerjaan : Lapis Pondasi Agregat Kelas A

(Rp) (Rp) A TENAGA 1 Pekerja jam 0.0253 8,633.93 218.44 2 Mandor jam 0.0127 12,205.36 155.01 373.45 B BAHAN 1 Agregat A M3 1.2099 218,946.81 264,903.75 264,903.75 C PERALATAN

1 Wheel Loader jam 0.0043 341,030.82 1,466.43

2 Dump Truck jam 0.9204 235,430.10 216,689.86

3 Motor Grader jam 0.0043 340,534.34 1,464.30

4 Vibro Roller jam 0.005 389,821.27 1,949.11

5 Water Tanker jam 0.0141 250,408.99 3,530.77

6 Alat Bantu Ls 1.0000 500 500.00

225,600.47 490,877.66 34,353.92 525,231.58

ANALISA HARGA SATUAN PEKERJAAN PONDASI

Jumlah Harga Tenaga

Jumlah Harga Bahan

Jumlah Harga Peralatan Total Harga Pekerjaan

Overhead & Profit 7% Harga Satuan Pekerjaan

(30)

Nama Paket : Peningkatan jalan Blabak-Jrakah Jenis Pekerjaan : Baja Tulangan U-24 Polos

(Rp) (Rp) A TENAGA 1 - 0.00 0.00 B BAHAN 1 kg 1.0000 8,000.00 8,000.00 8,000.00 C PERALATAN 1 - 0.00 0.00 8,000.00 560.00 8,560.00 Jumlah Harga Bahan

Jumlah Harga Peralatan Total Harga Pekerjaan Baja Tulangan Polos

Overheadn & Profit 7%

Harga Satuan Pekerjaan Baja Tulangan Polos

ANALISA HARGA SATUAN PEKERJAAN BAJA TULANGAN

Baja Tulangan (Polos) U24

Jumlah Harga Tenaga

(31)

Nama Paket : Peningkatan jalan Blabak-Jrakah Jenis Pekerjaan : Baja Tulangan U-32 Ulir

(Rp) (Rp) A TENAGA 1 - 0.00 0.00 B BAHAN 1 kg 1.0000 8,500.00 8,500.00 8,500.00 C PERALATAN 1 - 0.00 0.00 8,500.00 595.00 9,095.00

Jumlah Harga Bahan

Jumlah Harga Peralatan

Total Harga Pekerjaan Baja Tulangan U32 Ulir Overheadn & Profit 7%

Harga Satuan Pekerjaan Baja Tulangan U32 Ulir

Baja Tulangan ulir U32

Jumlah Harga Tenaga

ANALISA HARGA SATUAN PEKERJAAN BAJA TULANGAN

(32)

Nama Paket : Peningkatan jalan Blabak-Jrakah

Jenis Pekerjaan : Perkersasan Jalan Beton

(Rp) (Rp) A TENAGA 1 Pekerja jam 1.4056 8,633.93 12,135.85 2 Tukang jam 0.7028 10,062.50 7,071.93 3 Mandor jam 0.1506 12,205.36 1,838.13 21,045.90 B BAHAN 1 Semen (PC) Kg 410.0000 1,350.00 553,500.00 2 Pasir Beton M3 0.5515 220,000.00 121,330.00 3 Agregat Kasar M3 0.6344 280,263.98 177,799.47 4 Kg 0.1480 8000 1,184.00 Tuang Panas 5 Expansion Cap M2 0.1700 6050 1,028.50 6 Polytene 125 mikron Kg 0.4375 19250 8,421.88 7 Curing Compound Ltr 0.8700 38500 33,495.00 8 Formwork Plate Kg 0.7065 20000 14,130.00

9 Kayu Pengarah Retak M3 0.0008 3,750,000.00 3,000.00

10 Paku / Angkur Kg 0.0450 15,000.00 675.00

11 Additive Ltr 0.9139 150000 137,085.00

1,051,648.84

C PERALATAN

1 Wheel Loader Unit 0.0146 341,030.82 4,979.05

2 Batching Plant Unit 0.0502 646,726.41 32,465.67

3 Truck Mixer Unit 0.6563 503334.56 330,338.47

4 Con. Vibrator Unit 0.0502 34,716.51 1,742.77

5 Water Tank Truck Unit 0.0422 250,408.99 10,567.26

6 Conc. Paver Unit 0.0074 241953.57 1,790.46

7 Alat Bantu Unit 1.0000 5000 5,000.00

386,883.67 1,459,578.42 102,173, 49

1,561,794.71

Total Harga Pekerjaan Beton Kurus Overhead & Profit 7% Harga Satuan Pekerjaan Beton Kurus/ M3

ANALISA HARGA SATUAN PEKERJAAN BETON

Jumlah Harga Peralatan Jumlah Harga Bahan Jumlah Harga Tenaga

Bahan Penutup Sambungan Beton Tipe Elastis

(33)

Nama Paket : Peningkatan jalan Blabak-Jrakah Jenis Pekerjaan : Galian Biasa

(Rp) (Rp) A TENAGA 1 Pekerja jam 0.0253 8,633.93 218.44 2 Mandor jam 0.0127 12,205.36 155.01 373.45 B BAHAN 0.00 0.00 0.00 C PERALATAN 1 Excavator jam 0.0127 507,605.55 6,446.59

2 Dump Truck jam 0.1309 235,430.10 30,817.80

3 Alat Bantu Ls 1.0000 1000 1,000.00

38,264.39 38,637.84 2,702.92 41,340.76

ANALISA HARGA SATUAN PEKERJAAN GALIAN

Jumlah Harga Bahan

Jumlah Harga Peralatan Total Harga Pekerjaan Overheadn & Profit 7% Harga Satuan Pekerjaan

(34)

Nama Paket : Peningkatan jalan Blabak-Jrakah Jenis Pekerjaan : Saluran beton bertulang pracetak U-40-60

(Rp) (Rp) A TENAGA 1 Pekerja jam 2.3333 8,633.93 20,145.55 2 Tukang jam 0.9333 10,062.50 9,391.33 3 Mandor jam 0.4667 12,205.36 5,696.24 35,233.12 B BAHAN 1 Unit 0.8333 1,050,000.00 874,965.00 2 Urugan Pasir M3 _0.1155 _160,000.00 _18,480.00 893,445.00 C PERALATAN 1 Tamper jam 0.0032 43,193.88 138.22

2 Flat Bad Truck jam 0.2376 250,849.75 59,601.90

3 Alat Bantu Ls 1.0000 5000 5,000.00

64,740.12 993,418.24 69,542.09 1,062,960.33 Jumlah Harga Bahan

Jumlah Harga Peralatan Total Harga Pekerjaan Beton U 40-60

Overheadn & Profit 7% Harga Satuan Pekerjaan Beton U 40-60

Saluran Beton Bertulang Pracetak U - 40

ANALISA HARGA SATUAN PEKERJAAN BETON PRACETAK

(35)

: M3

No Uraian Kode Koefisien Satuan

A Asumsi

1 Menggunakan alat (cara mekanik) 2 Lokasi pekerjaan : sepanjang jalan 3 Bahan dasar (batu, pasir dan semen)

4 Jarak rata-rata basecamp ke lokasi L 50 km

5 Jam kerja efektif per hari Tk 7 jam

6 Tebal lapis pekerjaan beton padat Tk 0.3 m

7 Kadar semen minimum Ks 365 kg/m3

8 Ukuran agregat maksimum Ag 19 mm

9 Perbandingan air/semen maksimum Wcr 0.5

-10 Perbandingan campuran :

- Semen Sm 410 kg

- Pasir Ps 699 kg

- Agregat kasar Kr 866 kg

11 Berat jenis material :

- Beton D1 2.2 t/m3

- Semen D2 1.25 t/m3

- Pasir D3 1.3 t/m3

- Agregat kasar D4 1.4 t/m3

B Urutan Kerja

1Semen, pasir, batu kerikil, dan air, dicampur dan diaduk menjadi beton dengan menggunakan Batching plant

2 Beton dicor ke dalam bekisting yang telah _disiapkan 3 Penyelesaian dan perapihan setelah _pemasangan C Pemakaian Bahan, Alat dan Tenaga

Bahan untuk 1 m2 perkerasan beton t=26cm 1 Bahan

1 Semen (PC) = Sm M12 410 kg

2 Pasir beton = (Ps/1000 : D3) X 1.025 M01a 0.5515 m3 3 Agregat kasar = (Kr/1000 : D4) x 1.025 M03 0.6344 m3 4 Bahan penutup sambungan beton tipe elastis _{tuang panas} M94 0.148 kg

5 Expansion cap 0 0.17 m2

ANALISA TEKNIS SATUAN PEKERJAAN

Jenis Pekerjaan Satuan Pembayaran

: Perkerasan beton semen

(36)

: M3

No Uraian Kode Koefisien Satuan ANALISA TEKNIS SATUAN PEKERJAAN

6 Polytene 125 mikron 0 0.4375 kg

7 Curing compound 0 0.87 ltr

8 Formwork plate 0.7065 kg

9 Kayu pengarah retak 0.0008 m3

10 Paku/ angkur M18 0.045 kg

11 Additive 0 0.9139 ltr

2 Alat

2.a Wheel loader E15

Kapasitas bucket V 2.5 m3

Faktor bucket Fb 0.85

-Faktor efisiensi alat Fa 0.83

-Waktu siklus Ts1

- muat T1 0.55 menit

- lain-lain T2 1 menit

Ts1 1.55 menit

Kapasitas produksi / jam = Q1 68.27 m3

V x Fb x Fa x 60 Ts1

Koefisien alat/m2 = 1 : Q1 0.0146 jam

2.b Batching Plant E43

Kapasitas produksi V 600 liter

Faktor efisiensi alat Fa 0.83

Waktu siklus pencampuran : Ts2

- mengisi T1 0.5 menit - mengaduk T2 0.5 menit - menuang T3 0.25 menit - menunggu, dll T4 0.25 menit Ts2 1.5 menit Kapasitas produksi/jam = V x Fa x 60 Q2 19.92 m2 1000 x Ts2

2.c Truck mixer E49

Kapasitas drum V 7 m3

(37)

: M3

(38)

: M3

Kecepatan rata-rata isi v1 25 km/jam

Kecepatan rata-rata kosong v2 35 km/jam

Waktu siklus : -mengisi = (V : Q2) x 60 T1 21.08 menit - mengangkut = (L :v1) x 60 T2 120 menit - kembali = ( L : v2) x 60 T3 85.71 menit - menumpahkan, dll T4 2 menit Ts3 228.8 menit Kapasitas produksi/jam = V x Fa x 60 Q3 1.5236 m3 Ts3

2.d Concrete Vibrator E20

Kebutuhan alat penggetar beton disesuaikan dengan batching plant

Kapasitas produksi/jam = Q4 19.92 m3

2.e Water tank truck E23

Volume tanki air V 4 m3

Kebutuhan air/m3 beton Wc 0.21 m3

-Kapasitas pompa air Pa 100 ltr/menit

Kapasitas produksi/jam =

pa x Fa x 60 Q5 23.71 m3

1000 x Wc

2.f Concrete paving machine E42

Kapasitas (lebar hamparan) b 3 m

Tebal hamparan t 0.3 m

Kecepatan menghampar v 3 m/menit

b x t x Fa x v x 60 Q6 134.46 m3

(39)

: M3

2.g Alat bantu Diperlukan :

- concrete cutter = 2 buah - bar bending machine = 2 buah - bar cutting machine = 2 buah - sekop = 2 buah

- pacul = 2 buah

- sendok semen = 2 buah - ember cor = 8 buah 3 Tenaga

Produksi beton dalam 1 hari = Tk x Q2 Qt 139.44 m3 Kebutuhan tenaga: - mandor M 3 orang - tukang Tb 14 orang - pekerja P 28 orang Koefisien tenaga/m3 - mandor = (Tk x M) : Qt L03 0.1506 jam - tukang = (Tk x Tb) : Qt L02 0.7028 jam - pekerja = (Tk x P) : Qt L01 1.4056 jam http://digilib.mercubuana.ac.id/

(40)

: KG

A Asumsi

1 Pekerjaan dilakukan secara manual 2 Lokasi pekerjaan : sepanjang jalan

3 Bahan dasar diterima seluruhnya di lokasi _pekerjaan

4 Jarak rat-rata base camp ke lokasi pekerjaan L 45 km 5 Jam kerja efektif per hari Tk 7 jam 6 Faktor kehilangan besi tulangan Fh 1.1

B Urutan Kerja

1 Besi tulangan dipotong, dan dibengkokkan _{sesuai dengan yang diperlukan} 2Batang tulangan dipasang sesuai dengan gambar pelaksanaan, dan persilangannya

diikat dengan kawat

C Pemakaina Bahan, Alat, dan Tenaga 1 Bahan

1 Baja tulangan polos U24 M39a 1 kg 2 Alat

2.a Alat bantu Diperlukan :

- gunting potong baja = 2 buah

- kunci pembengkok tulangan = 2 buah - alat lainnya

3 Tenaga

Produksi kerja 1 hari dibutuhkan tenaga : Qt 200 kg

- mandor M 1 orang

- tukang Tb 1 orang

Jenis Pekerjaan : Baja tulangan U 24 polos Satuan Pembayaran

(41)

: KG

Jenis Pekerjaan : Baja tulangan U 24 polos Satuan Pembayaran - pekerja P 3 orang Koefisien tenaga/kg - mandor = (M x Tk) : Qt L03 0.035 jam - tukang = (Tb x Tk) : Qt L02 0.035 jam - pekerja = (P x Tk) : Qt L01 0.105 jam http://digilib.mercubuana.ac.id/

(42)

: KG

A Asumsi

1 Pekerjaan dilakukan secara manual 2 Lokasi pekerjaan : sepanjang jalan

3 Bahan dasar diterima seluruhnya di lokasi _pekerjaan

4 Jarak rat-rata base camp ke lokasi pekerjaan L 45 km

5 Jam kerja efektif per hari Tk 7 jam

6 Faktor kehilangan besi tulangan Fh 1.1

B Urutan Kerja

1 Besi tulangan dipotong, dan dibengkokkan _{sesuai dengan yang diperlukan} 2 Batang tulangan dipasang sesuai dengan gambar pelaksanaan, dan persilangannya

diikat dengan kawat

C Pemakaina Bahan, Alat, dan Tenaga

1 Bahan

1 Baja tulangan ulir U32 M39b 1 kg

2 Alat

2.a Alat bantu Diperlukan :

- gunting potong baja = 2 buah

- kunci pembengkok tulangan = 2 buah - alat lainnya

Jenis Pekerjaan : Baja tulangan U 32 ulir

Satuan Pembayaran

(43)

: KG

Jenis Pekerjaan : Baja tulangan U 32 ulir

Satuan Pembayaran

3 Tenaga

Produksi kerja 1 hari dibutuhkan tenaga : Qt 200 kg

- mandor M 1 orang - tukang Tb 1 orang - pekerja P 3 orang Koefisien tenaga/kg - mandor = (M x Tk) : Qt L03 0.035 jam - tukang = (Tb x Tk) : Qt L02 0.035 jam - pekerja = (P x Tk) : Qt L01 0.105 jam http://digilib.mercubuana.ac.id/

(44)

No Uraian Kode Koefisien Satuan

A Asumsi

1 Pekerjaan dilakukan secara mekanik/manual 2 Lokasi pekerjaan : seopanjang jalan

3 Dimensi bagian dalam saluran U d 0.4 x 0.6 m

4 Jarak rat-rata base camp ke lokasi pekerjaan L 45 km

5 jam kerja efektif per hari tg 7 jam

6 Tebal saluran U 15 cm

B Urutan Kerja

1 Saluran beton bertulang dicetak di base camp

2 Flat bed truck mengangkut saluran beton bertulang jadi ke _lapangan 3 Dasr saluran beton bertulang diberi alas pasir

4 Sekelompok pekerja akan melaksanakan pekerjaan dengan _{cara manual dengan menggunakan alat bantu} C Pemakaian Bahan, Alat, dan Tenaga

1 Bahan

Untuk mendapatkan 1 M' saluran U diperlukan:

- saluran U 40-60 0.8333 unit

- urugan pasir 0.1155 m3/m'

2 Alat

2.a Tamper E25

Kecepatan v 1 km/jam

Efisiensi alat Fa 0.83

Lebar pemadatan Lb 0.5 m

Banyak likntasan n 10 lintasan

Tebal lapisan hamparan tp 0.1 m

v x 1000 x Fa x Lb x tp Q1 35.9307 m'/jam

n X (EI241)

Koefisien alat/m' = 1: (Q1 x Vp) E25 0.0032 jam

2.b Flat bed truck E11

kapasitas bak sekali muat V 15 m'

Kecepatan rat-rata bermuatan v1 30 km/jam

Kecepatan rata-rata kosong v2 40 km/jam

Waktu siklus : Ts1

- waktu tempuh isi = (L:v1) x 60 T1 90 menit

Jenis Pekerjaan : Saluran U Ditch Satuan Pembayaran : m'

(45)

No Uraian Kode Koefisien Satuan ANALISA TEKNIS SATUAN PEKERJAAN

Jenis Pekerjaan : Saluran U Ditch Satuan Pembayaran : m'

- Waktu tempuh kosong = (L:v2) x 60 T2 67.5 menit

- muat bongkar, dll T3 20 menit

Ts1 177.5 menit

V x Fa x 60 Q2 4.208 m'/jam

Ts1

Koefisien alat/m' E08 0.2376 jam

2.c Alat bantu

Diperlukan alat bantu : - sekop = 3 buah - pacul = 3 buah - lain-lain 3 Tenaga Produksi gorong-gorong/hari Qt 15 m' Kebutuhan tenaga : - Pekerja P 5 orang - Tukang T 2 orang - Mandor M 1 orang Koefisien tenaga /m' - Pekerja = (Tk x P) : Qt L01 2.333 jam - Tukang = (Tk x T) : Qt L02 0.933 jam - Mandor = (Tk x M) : Qt l03 0.4667 jam http://digilib.mercubuana.ac.id/

(46)

(47)

(48)

(49)

(50)

(51)

(52)

(53)

(54)

(55)

(56)
