Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
IDNM Nr.47
November 11th
2016
Nr. 579 – 589 / 2016

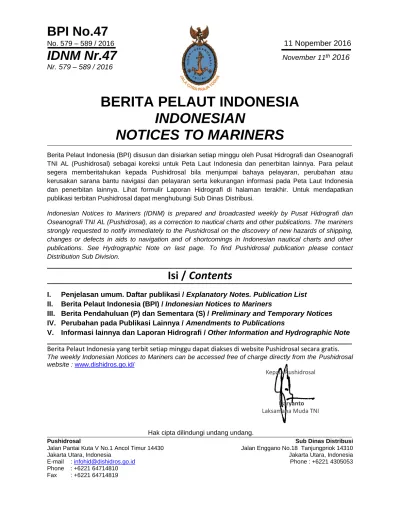

BERITA PELAUT INDONESIA
INDONESIAN
NOTICES TO MARINERS
Berita Pelaut Indonesia (BPI) disusun dan disiarkan setiap minggu oleh Pusat Hidrografi dan Oseanografi TNI AL (Pushidrosal) sebagai koreksi untuk Peta Laut Indonesia dan penerbitan lainnya. Para pelaut segera memberitahukan kepada Pushidrosal bila menjumpai bahaya pelayaran, perubahan atau kerusakan sarana bantu navigasi dan pelayaran serta kekurangan informasi pada Peta Laut Indonesia dan penerbitan lainnya. Lihat formulir Laporan Hidrografi di halaman terakhir. Untuk mendapatkan publikasi terbitan Pushidrosal dapat menghubungi Sub Dinas Distribusi.
Indonesian Notices to Mariners (IDNM) is prepared and broadcasted weekly by Pusat Hidrografi dan Oseanografi TNI AL (Pushidrosal), as a correction to nautical charts and other publications. The mariners strongly requested to notify immediately to the Pushidrosal on the discovery of new hazards of shipping, changes or defects in aids to navigation and of shortcomings in Indonesian nautical charts and other publications. See Hydrographic Note on last page. To find Pushidrosal publication please contact Distribution Sub Division.
Isi / Contents
I. Penjelasan umum. Daftar publikasi / Explanatory Notes. Publication List II. Berita Pelaut Indonesia (BPI) / Indonesian Notices to Mariners
III. Berita Pendahuluan (P) dan Sementara (S) / Preliminary and Temporary Notices IV. Perubahan pada Publikasi Lainnya / Amendments to Publications
V. Informasi lainnya dan Laporan Hidrografi / Other Information and Hydrographic Note
Berita Pelaut Indonesia yang terbit setiap minggu dapat diakses di website Pushidrosal secara gratis.
The weekly Indonesian Notices to Mariners can be accessed free of charge directly from the Pushidrosal website : www.dishidros.go.id/
Kepala Pushidrosal
Daryanto
Laksamana Muda TNI
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
BAGIAN I
PENJELASAN UMUM. PETUNJUK INFORMASI BPI
1. Berita Pelaut Indonesia menggunakan dua bahasa yaitu Bahasa Indonesia dan Bahasa Inggris.
2. Tanda (*) pada nomor BPI menunjukkan bahwa sumber informasi berita berasal dari Indonesia.
3. Berita Pendahuluan dan Sementara ditandai dengan (P) dan (S) pada nomor BPI dan tanda (x) menunjukkan bahwa BPI tersebut sebelumnya telah diberitakan sebagai berita
Pendahuluan dan atau Sementara istilah yang digunakan : Roboh, Hilang, Padam,
Nyala, Rusak dan Hanyut.
4. Lokasi objek yang diberitakan dijelaskan secara umum atau detil.
5. Untuk objek suar diberikan informasi nomor suar di dalam Daftar Suar Indonesia (DSI). 6. Peta laut yang terkoreksi/terkait adalah peta laut edisi dan cetakan paling akhir, dapat
dilihat pada Publikasi Katalog Peta Laut Indonesia edisi paling akhir.
7. Koordinat horizontal secara umum disajikan dalam bentuk Lintang Bujur dalam sistem koordinat World Geodetic System 1984 dengan tanda <WGS-84>. Penandaan koordinat dalam sistem lain disesuaikan dengan Datum-nya, Contoh : <Bessel Djakarta>. Bila sistem koordinat tidak diketahui ditandai dengan <Tidak diketahui> dan bila koordinat ditentukan secara perkiraan ditandai dengan <PA>.
8. Sudut dan arah disajikan dalam satuan derajat. Untuk arah terkait dengan sektor lampu suar dan penuntun diambil dari posisi kapal menuju target.
9. Istilah yang digunakan dalam mengoreksi peta terdiri dari :
a. Sisip, koreksi terkait peletakan suar atau penambahan informasi baru. b. Rubah, koreksi terkait perubahan atribut pada suatu objek.
c. Ganti, koreksi terkait penggantian suatu objek oleh objek lain. d. Geser, koreksi terkait perubahan posisi suatu objek.
e. Hapus, koreksi terkait penghapusan suatu objek.
10. Berita yang terkait dengan garis atau area ditampilkan dalam bentuk chartlet untuk membantu pelaut mengetahui posisi suatu objek, Contoh : Peletakan kabel laut atau area terbatas.
11. Simbol terkait yang diberitakan, dapat dilihat di Peta No.1.
12. Berita Radio Navigasi disiarkan setiap hari oleh Stasiun Radio Pantai (Dapat dilihat pada Daftar Stasiun Radio Pantai) dengan nama Hidro-Indo.
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
BAGIAN I
PENJELASAN UMUM. DAFTAR PERUBAHAN
No.BPI Peta dan Publikasi
*579 113,114,294,361A *580 113,114,294,361A *581 113,114,294,361A *582 113,114,294,361A *583 (S) 121,127,130,158,159,361 *584 (S) 59,132,259 *585 (P) 66,70,70A,81A,82,96,96A,361,361A *586 DSI *587 BPI *588 Radio Pantai *589 Stasiun VTS
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
BAGIAN I
PENJELASAN UMUM. DAFTAR PUBLIKASI
Daftar Publikasi Pushidrosal
NO
Publikasi
Keterangan
1 Peta Laut Indonesia
Nomor, Liputan dan Edisi dapat Dilihat pada Publikasi Katalog peta Laut Indonesia 2014
2 Katalog Peta Laut Indonesia Edisi 2015
3 Peta No.1 Edisi 2013
4 Electronic Navigational Chart (ENC) Nomor,Liputan dan Edisi dapat Dilihat pada Website Pushidrosal
5 Almanak Nautika Edisi 2016
6 Daftar Arus Pasang Surut Edisi 2016
7 Daftar Pasang Surut Edisi 2016
8 Daftar Ilmu Pelayaran Edisi 2016
9 Kepanduan Bahari jilid 1 Edisi 2014 10 Kepanduan Bahari jilid 2 Edisi 2015 11 Kepanduan Bahari jilid 3 Edisi 2013 12 Kepanduan Bahari jilid 4 Edisi 2014 13 Daftar Suar Indonesia Edisi 2014
14 Informasi Pelabuhan Edisi 2013
15 Daftar Kabel dan Pipa Bawah Laut Edisi 2015 16 Daftar Kerangka Kapal Edisi 2012
17 Daerah Ranjau Edisi 2015
18 Daftar Stasiun Radio Pantai Edisi 2015
19 Sistem Pelampungan A Edisi 2011
20 Peta Cuaca Edisi 2012
21 Peta Arus Edisi 2014
22 Daftar Jarak Antar Pelabuhan Indonesia Edisi 2015 23 Atlas Oseanografi Indonesia Edisi 1994 24 Terbit Terbenam Matahari Edisi 2016 25 Informasi Lingkungan Laut Edisi 2010 26 Daftar Pelampung dan Perambuan Edisi 2012
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
BAGIAN I
PENJELASAN UMUM. DAFTAR PUBLIKASI. PETA BARU, EDISI BARU DAN PENGHAPUSAN
Peta Edisi Baru
No Peta Judul Sekala, Edisi, NM
1 433
Peta Garis Pangkal Wilayah Negara Kepulauan Indonesian –
Selat Malaka – Sungai Kuala hingga Pulau Medang
1 : 200.000 Keempat April 2016 Telah dikoreksi s.d BPI 13 - 2016
2 86C Jawa – Pantai Utara Marunda – Teluk Jakarta
1 : 15.000
Keempat Desember 2015 Telah dikoreksi s.d BPI. 52 - 2015
3 39 Kalimantan – Pantai Timur Alur Pelayaran Bontang dan Laktuan
1 : 25.000 Ketiga 2010
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
BAGIAN II
BERITA PELAUT INDONESIA
*579 Nusatenggara – Teluk Saleh – Selat Batahai – Pelabuhan Calabahi Sisip Menara suar putih
C. 5 s 23 m 18 M
08° 12’ 53.90” S – 117° 42’ 36.70” T <WGS84>
Peta Laut Terkait : 113,114,294,361A No. DSI : 4213.1
Sumber Berita : Tgm Ditjenhubla No. 149/DV-16, 7 Oktober 2016
*580 Nusatenggara – Teluk Saleh – Selat Batahai – Tg. Srae Pulau Moyo Sisip Rambu suar putih
C. 3 s 12 m 12 M
08° 10’ 49.30” S – 117° 41’ 25.10” T <WGS84>
Peta Laut Terkait : 113,114,294,361A No. DSI : 4213.2
Sumber Berita : Tgm Ditjenhubla No. 149/DV-16, 7 Oktober 2016
*581 Nusatenggara – Teluk Saleh – Selat Batahai – Tg. Beranti Sisip Rambu suar putih
C. 3 s 12 m 12 M
08° 08’ 47.60” S – 117° 43’ 57.70” T <WGS84>
Peta Laut Terkait : 113,114,294,361A No. DSI : 4213.3
Sumber Berita : Tgm Ditjenhubla No. 149/DV-16, 7 Oktober 2016
*582 Nusatenggara – Teluk Saleh – Selat Batahai – Pulau Satonda Sisip Rambu suar putih
C. 3 s 12 m 12 M
08° 07’ 02” S – 117° 45’ 33” T <WGS84>
Peta Laut Terkait : 113,114,294,361A No. DSI : 4213.4
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
BAGIAN III
BERITA PENDAHULUAN (P) DAN SEMENTARA (S)
*583 (S) Kegiatan Pemasangan Struktur Subsea, Fleksible dan Umbilical Riser, Infield Umbilical, Post Trenching dan Precommissioning
Eni Muara Bakau Ltd akan melaksanakan kegiatan tsb di lepas pantai Selat Makassar Kaltim sbb :
1. Kontraktor : Konsorsium PT. Technip Indonesia dan PT. Technip Geoproduction SD. BHP
2. Kapal : a. Viking Neptun b. Surf Alamanda
c. Tug Boat Surf Mandiri
d. Cargo Barge dan Towing Tug e. Kapal Crew dan Supply
3. Tgl Pelaksanaan : 10 Nopember 2016 s.d 23 Maret 2017 Peta Laut Terkait : 121,127,130,158,159,361
Sumber Berita : Surat Eni Muara Bakau Ltd No. 000295_O.DPM.LET.0698, 18 Oktober 2016 Peringatan : Kapal-kapal yang beroperasi di sekitar daerah tersebut supaya berhati-hati
*584 (S) Kegiatan Offshore Geotekhnical Soil Investigation Survey
PHE Nunukan Company (PHENC) akan melaksanakan kegiatan tsb diatas sbb : 1. Kontraktor : PT. Offshore Works Indonesia
2. Koordinat : 03° 30’ 46.921” U - 117° 55’ 47.025” T <WGS84>
3. Tgl Pelaksanaan : 12 Nopember 2016 ( durasi 14 hari )
4. Kapal : MV. Trinity Explorer/Belize/V3GN3/7908160 Peta Laut Terkait : 59,132,259
Sumber Berita : Surat PHENC No. 482/11/PHENC/2016, 1 Nopember 2016
Peringatan : Kapal-kapal yang beroperasi di sekitar daerah tersebut supaya berhati-hati
*585 (P) Kecelakaan Kapal
Telah terjadi kecelakaan kapal yang mengakibatkan kapal tenggelam “KM. Dewaruci Perkasa” pada tanggal 1 Nopember 2016 pukul 14.15 WIB di Alur Pelayaran Barat Surabaya (APBS) pada koordinat 07° 08’ 42” S - 112° 40’ 06” T Peta Laut Terkait : 66,70,70A,81A,82,96,96A,361,361A
Sumber Berita : Tgm Kasal No. 341/SOPS/1116 TWU. 1103.1842
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
BAGIAN IV
PERUBAHAN PADA PUBLIKASI LAINNYA *586 Daftar Suar Indonesia (DSI)
Sumber Berita : Tgm Ditjenhubla No. 149/DV-16, 7 Oktober 2016
*587 Berita Pelaut Indonesia (BPI) BPI. 46 - 570 / 2016 Sub.1
Posisi : 08° 45’ 09.66” S – 115° 12’ 01.91” T seharusnya tertulis 08° 45’ 09.66” S – 115° 13’ 01.91” T
Sumber Berita : Laporan Hidrografi No. Sprin / 853 / VIII / 2016, 16 September 2016
No. DSI Nama Lintang Bujur
K arak teri s tik (se c) Tingg i (m) (M Jarak ) Keterangan Lain -lain 1 2 3 4 5 6 7 8 4213.1 Pelabuhan Calabahi 08° 12’ 53.90” S 117° 42’ 36.70” T C. 5 s 23 18
Menara suar putih 20m c.1,0 g.4,0 4213.2 Tg. Srae Pulau Moyo 08° 10’ 49.30” S 117° 41’ 25.10” T C. 3 s 12 12
Rambu suar putih 20m
c.0,5 g.2,5 4213.3 Tg. Beranti 117° 43’ 57.70” T 08° 08’ 47.60” S C. 3 s 12 12 Rambu suar putih
10m c.0,5 g.2,5 4213.4 Pulau Satonda 08° 07’ 02” S 117° 45’ 33” T C. 3 s 12 12
Rambu suar putih 10m
c.0,5 g.2,5
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
BAGIAN IV
PERUBAHAN PADA PUBLIKASI LAINNYA *588 Radio Pantai No Nama Stasion Pantai Identitas Pelayanan Bergerak Maritim
Emisi / Emission Service / Pelayanan
Posisi geografis antena transmisi Ket Name of The Coast Station Maritime Mobile Service Identity Frekuensi / Frequency (KHz/MHz) Klas / Class Daya / Power (kW) Cara operasi/ Mode of operation Jam kerja / Hours of service (UTC) Geographical position transmitting antenna Info 1 2 3 4a 4b 5 6 7 8 9 10 1. Benoa Radio 005250001 2187.5 156.525M 2187.5 156.525M F1B G2B 1 0.05 TP H24 08 44 40 S/S 115 12 32 T/E 1) 2. Balikpapan Radio 005250009 2187.5 8414.5 156.525M 2187.5 8414.5 156.525M F1B F1B G2B 1 1 0.05 TP H24 01 15 09 S/S 116 08 32 T/E 1) 3. Surabaya Radio 005250001 2187.5 4207.5 6312 8414.5 12577 16804.5 156.525M 2187.5 4207.5 6312 8414.5 12577 16804.5 156.525M F1B F1B F1B F1B F1B F1B G2B 1 1 1 1 1 1 0.05 TP H24 07 13 05 S/S 112 44 08 T/E 1)
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
BAGIAN IV
PERUBAHAN PADA PUBLIKASI LAINNYA *589 Stasiun Vesel Traffic Service (VTS)
No Stasiun VTS Disnav MMSI Koordinat VTS VHF Telp/Fax Alamat, E-mail
1 VTS Belawan Disnav Kelas I Belawan 005250003 03° 46’ 48.12” U 098° 42’ 09.36” T Ch. 68 Ch. 71 061-6941203 061-6941474
Jl. Georafah Komplek SROP Bagan Deli No. 1, e-mail:
belawanportvts@gmail.com 2 VTS Center Batam Disnav Kelas I Tanjung Pinang 005250012 01° 10’ 50.82” U 104° 00’ 51.96” T Ch. 16 Ch. 67
Ch. 83
0778-412741 0778-4100028 0778-412857 0778-4100029
Jl. Sei Tering No. 1 Tg Sengkuang Batu Ampar (29451), e-mail:
adminvts@batamvts.com 3 VTS Teluk Bayur Disnav Kelas I Teluk Bayur 005250075 01° 02’ 25.13” S 100° 22’ 51.90” T Ch. 16 0811663468 0751-751333
Jl. Raya Padang - Painan No. 32 Sungai Beramas Padang / Sumbar, e-mail: telukbayurrdo_pkv@yahoo. com
4 VTS Palembang Disnav Kelas I Palembang 005251571 02° 58’ 48.97” S 104° 46’ 32.86” T Ch. 67 Ch. 68 - Jl. Blinyu No. 9, e-mail: palembangvts@gmail.com 5 VTS Jakarta Disnav Kelas I Tanjungpriok 000525000 06° 05’ 46” S 106° 52’ 50” T Ch. 16 Ch. 67
Ch. 68 021-29743600 021-29743602 Jl. Pombo Kade 100 Pelabuhan Tanjungpriok, e-mail:vts.jakarta@gmail.com 6 VTS Merak Disnav Kelas I Tanjungpriok 005250030 05° 55’ 34.98” S 105° 59’ 58.98” T Ch. 16 Ch. 20 0254-574461 0254-574005
Jl. Raya RE Martadinata No. 11 Pulo Merak Cilegon Banten, e-mail:
vtsmerak@gmail.com 7 VTS Center Panjang Disnav Kelas I Tanjungpriok 005250013 05° 27’ 18.91” S 105° 18’ 34.34” T Ch. 16 Ch. 20
Ch. 22 0721-31139
Jl. Yos Sudarso No 67/10 Way Lunik Bandar Lampung, e-mail: panjangvts@yahoo.com 8 VTS Semarang Disnav Kelas II Semarang 005251572 06° 57’ 06.90” S 110° 25’ 05.64” T Ch. 68 Ch. 72 024-3542039 024-3567731 Jl. Yos Sudarso No. 32 Semarang, e-mail:
semarangvts@gmail.com 9 VTS Surabaya Disnav Kelas I Surabaya 005251570 07° 11’ 47.5” S 112° 44’ 02.4” T Ch. 83 Ch. 68 031-3291755 031-33291717 Jl. Kalimas Baru 194, e-mail: Surabayaradio@yahoo.com 10 VTS Benoa Disnav Kelas II Benoa 005250014 08° 44’ 36” S 115° 12’ 36” T Ch. 67 Ch. 68 -
Jl. Pelabuhan Benoa
Denpasar (80222), e-mail : benoavts@gmail.com 11 VTS Lembar Disnav Kelas II Benoa 005250022 08° 43’ 41.58” S 116° 04’ 25.32” T Ch. 16 0370-681124 Jl. Pelabuhan Lembar, Lombok Barat NTB, e-mail:
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
BAGIAN IV
PERUBAHAN PADA PUBLIKASI LAINNYA
1 2 3 4 5 6 7 8
12 VTS Pontianak Disnav Kelas III Pontianak 005251573 00° 00’ 41.40” S 109° 20’ 04.10” T Ch. 16 Ch. 12 Ch. 14 0561-882383 0561-882386 Jl. Khatulistiwa No. 149 Siantan Hilir (78243), e-mail: vtsptk@gmail.com 13 VTS Banjarmasin Disnav Kelas II Banjarmasin 005251520 03° 19’ 35” S 114° 33’ 35” T Ch. 83 Ch. 68 0511-4368454 0511-4423328
Jl. Barito Hilir No.16 Pelabuhan Trisakti (70119), e-mail:
banjarmasinradio@yahoo. co.id
14 VTS Batu Licin Disnav Kelas II Banjarmasin 005251523 03° 25’ 56.22” S 116° 00’ 12.84” T Ch. 68 Ch. 72 024-3542039 024-3567731
Jl. Pelabuhan Samudera No. 126, e-mail:
Batulicinradio_pkg31@yah oo.com
15 VTS Samarinda Disnav Kelas I Samarinda 005250069 00° 30’ 00” S 117° 09’ 12” T Ch. 67 Ch. 68
0541-742373 0541-7778391 0541-742373 0541-7778391
Jl. Lumba-Lumba No.1 Slili Samarinda Ilir, e-mail: kasrop_pkn6@yahoo.com 16 VTS Balikpapan Disnav Kelas I Samarinda 005250009 01° 16’ 05” S 116° 48’ 31” T Ch. 67 Ch. 68 0542-735333 0542-749190
Jl. Yos Sudarso No.1 Prapatan Balipapan Timur, e-mail:
vtsllbalikpapan@gmail.com 17 VTS Makassar Disnav Kelas I Makassar 005251568 05° 07’ 10” S 119° 24’ 42” T Ch. 16 -
Jl. Soekarno Hatta No.1, e-mail:
vtsmakassar.operasional@ gmail.com
18 VTS Bitung Disnav Kelas I Bitung 005251568 01° 26’ 21.30” U 125° 11’ 23.82” T
Ch. 16 Ch. 68
Ch. 74 082189221102
Jl. D.S Sumolang
Pelabuhan Bitung, e-mail: bitungvts@gmail.com 19 VTS Sorong Disnav Kelas I Sorong 005250011 00° 53’ 03” S 131° 16’ 29” T Ch. 68 Ch. 72 0951-321827 Jl. Jenderal Sudirman, e-mail:
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
LAPORAN HIDROGRAFI
Tanggal : No. Ref : Nama Kapal atau Pengirim :
Alamat Pengirim :
Telepon/Telex/E-mail : Lokasi Umum : Subyek :
Posisi Lintang : Bujur :
Ketelitian : Datum :
Peta yang Terpengaruh : Edisi :
BPI Terakhir yang Digunakan : Sel ENC yang Terpengaruh : Publikasi lain yang Terpengaruh : Keterangan Detail :
Lampiran peta :
Pushidrosal Sub Dinas Distribusi Jalan Pantai Kuta V No.1 Ancol Timur 14430 Jalan Enggano No.18 Tanjungpriok 14310
Jakarta Utara, Indonesia Jakarta Utara, Indonesia
E-mail : infohid@dishidros.go.id Phone : +6221 4305053 Phone : +6221 64714810
Fax : +6221 64714819
LAPORAN HIDROGRAFI
INSTRUKSI
1. Para pelaut segera memberitahukan kepada Pushidrosal dan Syahbandar terdekat bila menjumpai bahaya pelayaran, perubahan dan kerusakan Sarana Bantu Navigasi Pelayaran serta kekurangan informasi pada Peta Laut Indonesia dan penerbitan Publikasi Nautika lainnya.
2. Formulir dan lampiran instruksi dibuat agar memudahkan pengirim dan penerima dan sebaiknya digunakan atau diikuti, jika memungkinkan. Salinan formulir ini dapat diperoleh dari Pushidros TNI AL di alamat tersebut sebelumnya atau di agen penjualan peta atau pada halaman terakhir Berita Pelaut Indonesia (BPI) dan website Pushidrosal: www.dishidros.go.id
3. Saat posisi ditentukan dengan sudut sextant atau baringan (sebutkan sejati atau magnetik) wajib menggunakan lebih dari dua garis baringan untuk pengecekan. Sarana yang digunakan untuk mengukur jarak harus disebutkan (radar, dll). Pencantuman lintang dan bujur hanya digunakan bila posisi ditentukan menggunakan metode pengukuran astronomi atau GPS dan deskripsi detil dari metode pengukuran dan peralatan yang digunakan harus dijelaskan.
4. Peta laut kertas: Potongan/cuplikan peta skala besar adalah media terbaik untuk mengirimkan detil informasi dengan perubahan atau penambahannya ditulis merah. Lebih diutamakan, jika penunjukkan perubahan digambarkan menggunakan peta skala terbesar (dari peta itu sendiri) dan ditulis merah namun detil awal dari peta ditulis hitam agar perubahan dapat diketahui dengan jelas. ENC: Screen shot tampilan menggunakan skala terbesar dari band ENC dengan keterangan perubahan atau penambahan yang ditulis merah.
5. Untuk pelaporan angka kedalaman, kertas echosounder harus ditandai keterangan waktu, kedalaman, dll dan dikirim bersamaan dengan nota laporan. Penting untuk mencantumkan keterangan tentang setelan pengukuran kedalaman echosounder diset di bawah permukaan air atau di bawah lunas dan nilai draf kapal sebaiknya dicantumkan. Jam dan tanggal pengukuran sebaiknya dicantumkan untuk melakukan koreksi pasut. Keterangan pembuat, nama dan jenis alat, serta kecepatan stylus dan kecepatan rambat suara juga sebaiknya dicantumkan.
6. Laporan yang tidak dapat dikonfirmasi atau kekurangan detil tertentu sebaiknya tidak disimpan dan tetap dilaporkan. Kekurangan tersebut harus ditekankan dan diyakinkan oleh pelapor untuk dapat memperoleh info lebih lengkap saat pelayaran berikutnya. 7. Penerimaan laporan akan diumumkan dan informasi yang diterima akan diaksi dengan
segera termasuk pelaksanaan revisi. Saat BPI diterbitkan, nama atau kapal pengirim akan dicantumkan sebagai pemegang otoritas.
8. Jika formulir Laporan Hidrografi tidak mencukupi, pelapor dapat menambahkan lembar tersendiri yang berupa gambar, foto atau keterangan tambahan lainnya.
