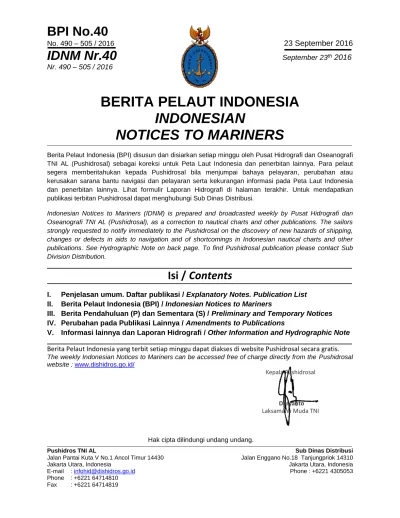

Pushidros TNI AL Sub Dinas Distribusi
IDNM Nr.40
September 23th
2016
Nr. 490 – 505 / 2016
BERITA PELAUT INDONESIA
INDONESIAN
NOTICES TO MARINERS
Berita Pelaut Indonesia (BPI) disusun dan disiarkan setiap minggu oleh Pusat Hidrografi dan Oseanografi TNI AL (Pushidrosal) sebagai koreksi untuk Peta Laut Indonesia dan penerbitan lainnya. Para pelaut segera memberitahukan kepada Pushidrosal bila menjumpai bahaya pelayaran, perubahan atau kerusakan sarana bantu navigasi dan pelayaran serta kekurangan informasi pada Peta Laut Indonesia dan penerbitan lainnya. Lihat formulir Laporan Hidrografi di halaman terakhir. Untuk mendapatkan publikasi terbitan Pushidrosal dapat menghubungi Sub Dinas Distribusi.
Indonesian Notices to Mariners (IDNM) is prepared and broadcasted weekly by Pusat Hidrografi dan Oseanografi TNI AL (Pushidrosal), as a correction to nautical charts and other publications. The sailors strongly requested to notify immediately to the Pushidrosal on the discovery of new hazards of shipping, changes or defects in aids to navigation and of shortcomings in Indonesian nautical charts and other publications. See Hydrographic Note on back page. To find Pushidrosal publication please contact Sub Division Distribution.
Isi / Contents
I. Penjelasan umum. Daftar publikasi / Explanatory Notes. Publication List II. Berita Pelaut Indonesia (BPI) / Indonesian Notices to Mariners
III. Berita Pendahuluan (P) dan Sementara (S) / Preliminary and Temporary Notices IV. Perubahan pada Publikasi Lainnya / Amendments to Publications
V. Informasi lainnya dan Laporan Hidrografi / Other Information and Hydrographic Note
Berita Pelaut Indonesia yang terbit setiap minggu dapat diakses di website Pushidrosal secara gratis.
The weekly Indonesian Notices to Mariners can be accessed free of charge directly from the Pushidrosal website : www.dishidros.go.id/
Kepala Pushidrosal
Daryanto
Laksamana Muda TNI
BAGIAN I
PENJELASAN UMUM. PETUNJUK INFORMASI BPI
1. Berita Pelaut Indonesia menggunakan dua bahasa yaitu Bahasa Indonesia dan Bahasa Inggris.
2. Tanda (*) pada nomor BPI menunjukkan bahwa sumber informasi berita berasal dari Indonesia.
3. Berita Pendahuluan dan Sementara ditandai dengan (P) dan (S) pada nomor BPI dan tanda (x) menunjukkan bahwa BPI tersebut sebelumnya telah diberitakan sebagai berita
Pendahuluan dan atau Sementara istilah yang digunakan : Roboh, Hilang, Padam,
Nyala, Rusak dan Hanyut.
4. Lokasi objek yang diberitakan dijelaskan secara umum atau detil.
5. Untuk objek suar diberikan informasi nomor suar di dalam Daftar Suar Indonesia (DSI). 6. Peta laut yang terkoreksi/terkait adalah peta laut edisi dan cetakan paling akhir, dapat
dilihat pada Publikasi Katalog Peta Laut Indonesia edisi paling akhir.
7. Koordinat horizontal secara umum disajikan dalam bentuk Lintang Bujur dalam sistem koordinat World Geodetic System 1984 dengan tanda <WGS-84>. Penandaan koordinat dalam sistem lain disesuaikan dengan Datum-nya, Contoh : <Bessel Djakarta>. Bila sistem koordinat tidak diketahui ditandai dengan <Tidak diketahui> dan bila koordinat ditentukan secara perkiraan ditandai dengan <PA>.
8. Sudut dan arah disajikan dalam satuan derajat. Untuk arah terkait dengan sektor lampu suar dan penuntun diambil dari posisi kapal menuju target.
9. Istilah yang digunakan dalam mengoreksi peta terdiri dari :
a. Sisip, koreksi terkait peletakan suar atau penambahan informasi baru. b. Rubah, koreksi terkait perubahan atribut pada suatu objek.
c. Ganti, koreksi terkait penggantian suatu objek oleh objek lain. d. Geser, koreksi terkait perubahan posisi suatu objek.
e. Hapus, koreksi terkait penghapusan suatu objek.
10. Berita yang terkait dengan garis atau area ditampilkan dalam bentuk chartlet untuk membantu pelaut mengetahui posisi suatu objek, Contoh : Peletakan kabel laut atau area terbatas.
11. Simbol terkait yang diberitakan, dapat dilihat di Peta No.1.
12. Berita Radio Navigasi disiarkan setiap hari oleh Stasiun Radio Pantai (Dapat dilihat pada Daftar Stasiun Radio Pantai) dengan nama Hidro-Indo.
Pushidros TNI AL Sub Dinas Distribusi
BAGIAN I
PENJELASAN UMUM. DAFTAR PERUBAHAN
No.BPI Peta dan Publikasi
*490 66,69,80,81,91,361 *491 145,151,186,406 *492 145,151,196,210,363 *493 145,151,196,210,363 *494 145,151,205,363 *495 145,151,402 *496 145,151,196,406 *497 145,151,185,213,219,363,406,512 *498 145,151,185,213,219,363,406,512 *499 145,151,185,213,219,363,406,512 *500 145,151,185,213,219,363,406,512 *501 66,68,78,85,85A,86,86A,86B *502 (S) 151 *503 DSI *504 Radio Pantai *505 Stasiun VTS
BAGIAN I
PENJELASAN UMUM. DAFTAR PUBLIKASI
Daftar Publikasi Pushidrosal
NO
Publikasi
Keterangan
1 Peta Laut Indonesia
Nomor, Liputan dan Edisi dapat Dilihat pada Publikasi Katalog peta Laut Indonesia 2014
2 Katalog Peta Laut Indonesia Edisi 2015
3 Peta No.1 Edisi 2013
4 Electronic Navigational Chart (ENC) Nomor,Liputan dan Edisi dapat
Dilihat pada Website Pushidrosal
5 Almanak Nautika Edisi 2016
6 Daftar Arus Pasang Surut Edisi 2016
7 Daftar Pasang Surut Edisi 2016
8 Daftar Ilmu Pelayaran Edisi 2016
9 Kepanduan Bahari jilid 1 Edisi 2014 10 Kepanduan Bahari jilid 2 Edisi 2015 11 Kepanduan Bahari jilid 3 Edisi 2013 12 Kepanduan Bahari jilid 4 Edisi 2014
13 Daftar Suar Indonesia Edisi 2014
14 Informasi Pelabuhan Edisi 2013
15 Daftar Kabel dan Pipa Bawah Laut Edisi 2015
16 Daftar Kerangka Kapal Edisi 2012
17 Daerah Ranjau Edisi 2015
18 Daftar Stasiun Radio Pantai Edisi 2015
19 Sistem Pelampungan A Edisi 2011
20 Peta Cuaca Edisi 2012
21 Peta Arus Edisi 2014
22 Daftar Jarak Antar Pelabuhan Indonesia Edisi 2015 23 Atlas Oseanografi Indonesia Edisi 1994 24 Terbit Terbenam Matahari Edisi 2016 25 Informasi Lingkungan Laut Edisi 2010 26 Daftar Pelampung dan Perambuan Edisi 2012
Pushidros TNI AL Sub Dinas Distribusi
BAGIAN I
PENJELASAN UMUM. DAFTAR PUBLIKASI. PETA BARU, EDISI BARU DAN PENGHAPUSAN
Peta Edisi Baru
No Peta Judul Sekala, Edisi, NM
1 278
Sumatera – Pantai Barat Alur Pelayaran dan Tempat Berlabuh
Sekitar Pulau-Pulau Mentawai
1 : 50.000 Kelima Desember 2015 Telah dikoreksi s.d BPI 52 - 2015
2 413KK Pulau-Pulau Seribu – Pulau Tidung Besar hingga Pulau Bokor
1 : 50.000 Ketiga Desember 2015 Telah dikoreksi s.d BPI. 52 - 2015
3 130
Selat Makassar – Kalimantan – Pantai Timur Balikpapan hingga
Muara Berau
1 : 200.000 Desember 2015
BAGIAN II
BERITA PELAUT INDONESIA
*490 Laut Jawa Bagian Selatan – Pantai Utara Jawa – Pelabuhan Tanjungemas
Semarang
Sisip Penetapan Alur Pelayaran Masuk Pelabuhan Tanjungemas Semarang sbb : 1. Koordinat :
1A. 06° 52’ 02.44” S - 110° 24’ 57.61” T <WGS84>
2A. 06° 56’ 48.23” S - 110° 25’ 15.00” T 1B. 06° 52’ 02.24” S - 110° 25’ 00.24” T 2B. 06° 56’ 48.23” S - 110° 25’ 18.36” T
2. Kedalaman minimal adalah -10 meter LWS dgn panjang alur 1,728 Nautical Miles (NM) atau 3.200 meter dan berdasarkan hal tersebut kapal yg dapat melalui alur tsb pada kedalaman -10 meter LWS dengan maksimum draft 8,2 meter. 3. Pilot Boarding pada posisi : 06° 52’ 00.00” S - 110° 25’ 00.50” T Peta Laut Terkait : 66,69,80,81,91,361
Sumber Berita : Keputusan Menteri Perhubungan RI No.KP.475 - 2015, 13 Oktober 2015
*491 Pantai Barat Papua – P.P Raja Ampat – P. Boo Besar
Sisip Rambu suar putih pipa tunggal C. 5 s 15 m 12 M
01° 10’ 43.00” S – 129° 17’ 58.50” T <WGS84>
Peta Laut Terkait : 145,151,186,406
DSI : 6164
Sumber Berita : Tgm Ditjenhubla No. 118/DV-16, 10 Agustus 2016
*492 Pantai Barat Papua – P.P Boo – P. Batuanyur
Sisip Rambu suar putih pipa tunggal C. 3 s 15 m 12 M
01° 23’ 42” S – 128° 56’ 30” T <WGS84>
Peta Laut Terkait : 145,151,196,210,363
DSI : 5917.1
Pushidros TNI AL Sub Dinas Distribusi
BAGIAN II
BERITA PELAUT INDONESIA
*493 Pantai Barat Papua – P. Femin
Sisip Rambu suar putih pipa tunggal C. 4 s 15 m 12 M
02° 13’ 55” S – 130° 16’ 06” T <WGS84>
Peta Laut Terkait : 145,151,196,210,363
DSI : 5980.1
Sumber Berita : Tgm Ditjenhubla No. 118/DV-16, 10 Agustus 2016
*494 Pantai Barat Papua – Teluk Sebakar – P. Tanjung Nusaulang
Sisip Rambu suar putih pipa tunggal C. 3 s 15 m 12 M
04° 05’ 57.00” S – 132° 54’ 59.40” T <WGS84>
Peta Laut Terkait : 145,151,205,363
DSI : 6206
Sumber Berita : Tgm Ditjenhubla No. 118/DV-16, 10 Agustus 2016
*495 Pantai Barat Papua – P. Ombre – P.P Mu
Sisip Rambu suar hijau dgn tanda puncak kerucut hijau
C. Hj 5 s 17 m 12 M
00° 55’ 27.40” S – 131° 14’ 16.10” T <WGS84>
Peta Laut Terkait : 145,151,402
DSI : 6353
Sumber Berita : Tgm Ditjenhubla No. 118/DV-16, 10 Agustus 2016
*496 Pantai Barat Papua – P. Nana
Sisip Rambu suar merah dgn tanda puncak silinder merah
C. M 5 s 15 m 6 M
00° 55’ 13” S – 131° 13’ 43” T <WGS84>
Peta Laut Terkait : 145,151,196,406
DSI : 6311
BAGIAN II
BERITA PELAUT INDONESIA
*497 Pantai Barat Papua – P. Yawya – Pelabuhan ASDP Arar
Sisip Rambu suar putih pipa tunggal C. 10 s 15 m 12 M
01° 01’ 25.80” S – 131° 14’ 33.66” T <WGS84>
Peta Laut Terkait : 145,151,185,213,219,363,406,512
DSI : 6285.7
Sumber Berita : Tgm Ditjenhubla No. 118/DV-16, 10 Agustus 2016
*498 Pantai Barat Papua – P. Yawya – Pelabuhan Kontener Arar
Sisip Rambu suar putih pipa tunggal C. 10 s 24 m 12 M
01° 01’ 37.30” S – 131° 14’ 27.50” T <WGS84>
Peta Laut Terkait : 145,151,185,213,219,363,406,512
DSI : 6285.8
Sumber Berita : Tgm Ditjenhubla No. 118/DV-16, 10 Agustus 2016
*499 Pantai Barat Papua – P. Yawya – Pelabuhan ASDP Arar
Sisip Pelampung suar merah dgn tanda puncak silinder merah
C. M 3 s 6 M
01° 01’ 24.18” S – 131° 14’ 22.14” T <WGS84>
Peta Laut Terkait : 145,151,185,213,219,363,406,512
DSI : 6285.9
Sumber Berita : Tgm Ditjenhubla No. 118/DV-16, 10 Agustus 2016
*500 Pantai Barat Papua – P. Yawya – Pelabuhan ASDP Arar
Sisip Pelampung suar hijau dgn tanda puncak kerucut hijau
C. Hj 3 s 6 M
01° 01’ 24.18” S – 131° 14’ 27.96” T <WGS84>
Peta Laut Terkait : 145,151,185,213,219,363,406,512
DSI : 6285.10
Pushidros TNI AL Sub Dinas Distribusi
BAGIAN II
BERITA PELAUT INDONESIA
*501 Sekitar Jakarta – Pantai Utara Jawa – Teluk Jakarta ( Perairan Barat Pondok Dayung )
Sisip Kerangka Kapal “ TB. ANNA SAMARINDA “
06° 05’ 34.210” S – 106° 51’ 43.950” T <WGS84>
Peta Laut Terkait : 66,68,78,85,85A,86,86A,86B
BAGIAN III
BERITA PENDAHULUAN (P) DAN SEMENTARA (S)
*502 (S) Kegiatan Survei Kerak Biota Laut
Inpex Masela Ltd sedang melaksanakan kegiatan tsb diatas di lapangan Abadi, Blok Masela Laut Arafura Maluku sbb :
1. Koordinat : 09° 08’ 03” S – 130° 27’ 22” T 2. Kontraktor : Inpex Masela Ltd
3. Tanggal : 26 September 2013 s.d 26 Juni 2017 Peta Laut Terkait : 151
Pushidros TNI AL Sub Dinas Distribusi
BAGIAN IV
PERUBAHAN PADA PUBLIKASI LAINNYA
*503 Daftar Suar Indonesia (DSI)
Sumber Berita : Tgm Ditjenhubla No. 118/DV-16, 10 Agustus 2016
No. DSI Nama Lintang Bujur
K arak teri s tik (se c) Tingg i (m) (M Jarak ) Keterangan Lain -lain 1 2 3 4 5 6 7 8
6164 P. Boo Besar 129° 17’ 58.50” T 01° 10’ 43.00” S C. 5 s 15 12 Rambu suar putih pipa tunggal 10m
c.1,0 g.4,0 5917.1 P. Batuanyur 01° 23’ 42” S
128° 56’ 30” T C. 3 s 15 12
Rambu suar putih pipa tunggal 10m
c.1,0 g.2,0 5980.1 P. Femin 130° 16’ 06” T 02° 13’ 55” S C. 4 s 15 12 Rambu suar putih
pipa tunggal 10m c.1,0 g.3,0 6206 P. Tanjung Nusaulang 04° 05’ 57.00” S 132° 54’ 59.40” T C. 3 s 15 12
Rambu suar putih pipa tunggal 10m
c.1,0 g.2,0 6353 P.P Mu 131° 14’ 16.10” T 00° 55’ 27.40” S C. Hj
5 s 17 12
Rambu suar hijau dgn tanda puncak kerucut hijau 10m c.0,5 g.4,5 6311 P. Nana 131° 13’ 43” T 00° 55’ 13” S C. M 5 s 15 6 Rambu suar merah dgn tanda puncak silinder merah 10m c.0,5 g.4,5 6285.7 Pelabuhan ASDP Arar 01° 01’ 25.80” S 131° 14’ 33.66” T C. 10 s 15 12
Rambu suar putih pipa tunggal 10m c.1,0 g.9,0 6285.8 Pelabuhan Kontener Arar 01° 01’ 37.30” S 131° 14’ 27.50” T C. 10 s 24 12
Rambu suar putih pipa tunggal 10m c.2,0 g.8,0 6285.9 Pelabuhan ASDP Arar 01° 01’ 24.18” S 131° 14’ 22.14” T C. M 3 s - 6 Pelampung suar merah dgn tanda puncak silinder merah c.0,3 g.2,7 6285.10 Pelabuhan ASDP Arar 01° 01’ 24.18” S 131° 14’ 27.96” T C. Hj 3 s - 6 Pelampung suar hijau dgn tanda puncak kerucut hijau c.0,3 g.2,7
BAGIAN IV
PERUBAHAN PADA PUBLIKASI LAINNYA
*504 Radio Pantai No Nama Stasion Pantai Identitas Pelayanan Bergerak Maritim
Emisi / Emission Service / Pelayanan
Posisi geografis antena transmisi Ket Name of The Coast Station Maritime Mobile Service Identity Frekuensi / Frequency (KHz/MHz) Klas / Class Daya / Power (kW) Cara operasi/ Mode of operation Jam kerja / Hours of service (UTC) Geographical position transmitting antenna Info 1 2 3 4a 4b 5 6 7 8 9 10 1. Fak-Fak Radio 005250026 2187.5 156.525M 2187.5 156.525M F1B G2B 1 0.05 TP H24 02 56 02 S/S 132 17 56 T/E 1) 2. Sorong Radio 005250011 2187.5 8414.5 156.525M 2187.5 8414.5 156.525M F1B F1B G2B 0.5 0.5 0.05 TP H24 00 53 03 S/S 131 16 29 T/E 1) 3. Semarang Radio 005250008 2187.5 8414.5 156.525M 2187.5 8414.5 156.525M F1B F1B G2B 0.5 0.5 0.05 TP H24 06 58 35 S/S 110 20 37 T/E 1) 4. Jakarta Radio 2187.5 4207.5 6312 8414.5 12577 16804.5 156.525M 2187.5 4207.5 6312 8414.5 12577 16804.5 156.525M F1B F1B F1B F1B F1B F1B G2B 1 1 1 1 1 1 0.05 TP H24 06 07 28 S/S 106 51 16 T/E 1)
Pushidros TNI AL Sub Dinas Distribusi
BAGIAN IV
PERUBAHAN PADA PUBLIKASI LAINNYA
*505 Stasiun Vesel Traffic Service (VTS)
No Stasiun VTS Disnav MMSI Koordinat VTS VHF Telp/Fax Alamat, E-mail
1 VTS Belawan Disnav Kelas I Belawan 005250003 03° 46’ 48.12” U 098° 42’ 09.36” T Ch. 68 Ch. 71 061-6941203 061-6941474
Jl. Georafah Komplek SROP Bagan Deli No. 1, e-mail:
[email protected] 2 VTS Center Batam Disnav Kelas I Tanjung Pinang 005250012 01° 10’ 50.82” U 104° 00’ 51.96” T Ch. 16 Ch. 67
Ch. 83
0778-412741 0778-4100028 0778-412857 0778-4100029
Jl. Sei Tering No. 1 Tg Sengkuang Batu Ampar (29451), e-mail:
[email protected] 3 VTS Teluk Bayur Disnav Kelas I Teluk Bayur 005250075 01° 02’ 25.13” S 100° 22’ 51.90” T Ch. 16 0811663468 0751-751333
Jl. Raya Padang - Painan No. 32 Sungai Beramas Padang / Sumbar, e-mail: telukbayurrdo_pkv@yahoo. com
4 VTS Palembang Disnav Kelas I Palembang 005251571 02° 58’ 48.97” S 104° 46’ 32.86” T Ch. 67 Ch. 68 - Jl. Blinyu No. 9, e-mail: [email protected] 5 VTS Jakarta Disnav Kelas I Tanjungpriok 000525000 06° 05’ 46” S 106° 52’ 50” T Ch. 16 Ch. 67
Ch. 68 021-29743600 021-29743602 Jl. Pombo Kade 100 Pelabuhan Tanjungpriok, e-mail:[email protected] 6 VTS Merak Disnav Kelas I Tanjungpriok 005250030 05° 55’ 34.98” S 105° 59’ 58.98” T Ch. 16 Ch. 20 0254-574461 0254-574005
Jl. Raya RE Martadinata No. 11 Pulo Merak Cilegon Banten, e-mail:
[email protected] 7 VTS Center Panjang Disnav Kelas I Tanjungpriok 005250013 05° 27’ 18.91” S 105° 18’ 34.34” T Ch. 16 Ch. 20
Ch. 22 0721-31139
Jl. Yos Sudarso No 67/10 Way Lunik Bandar Lampung, e-mail: [email protected] 8 VTS Semarang Disnav Kelas II Semarang 005251572 06° 57’ 06.90” S 110° 25’ 05.64” T Ch. 68 Ch. 72 024-3542039 024-3567731 Jl. Yos Sudarso No. 32 Semarang, e-mail:
[email protected] 9 VTS Surabaya Disnav Kelas I Surabaya 005251570 07° 11’ 47.5” S 112° 44’ 02.4” T Ch. 83 Ch. 68 031-3291755 031-33291717 Jl. Kalimas Baru 194, e-mail: [email protected] 10 VTS Benoa Disnav Kelas II Benoa 005250014 08° 44’ 36” S 115° 12’ 36” T Ch. 67 Ch. 68 -
Jl. Pelabuhan Benoa
Denpasar (80222), e-mail : [email protected] 11 VTS Lembar Disnav Kelas II Benoa 005250022 08° 43’ 41.58” S 116° 04’ 25.32” T Ch. 16 0370-681124 Jl. Pelabuhan Lembar, Lombok Barat NTB, e-mail:
BAGIAN IV
PERUBAHAN PADA PUBLIKASI LAINNYA
1 2 3 4 5 6 7 8
12 VTS Pontianak Disnav Kelas III Pontianak 005251573 00° 00’ 41.40” S 109° 20’ 04.10” T Ch. 16 Ch. 12 Ch. 14 0561-882383 0561-882386 Jl. Khatulistiwa No. 149 Siantan Hilir (78243), e-mail: [email protected] 13 VTS Banjarmasin Disnav Kelas II Banjarmasin 005251520 03° 19’ 35” S 114° 33’ 35” T Ch. 83 Ch. 68 0511-4368454 0511-4423328
Jl. Barito Hilir No.16 Pelabuhan Trisakti (70119), e-mail:
banjarmasinradio@yahoo. co.id
14 VTS Batu Licin Disnav Kelas II Banjarmasin 005251523 03° 25’ 56.22” S 116° 00’ 12.84” T Ch. 68 Ch. 72 024-3542039 024-3567731
Jl. Pelabuhan Samudera No. 126, e-mail:
Batulicinradio_pkg31@yah oo.com
15 VTS Samarinda Disnav Kelas I Samarinda 005250069 00° 30’ 00” S 117° 09’ 12” T Ch. 67 Ch. 68
0541-742373 0541-7778391 0541-742373 0541-7778391
Jl. Lumba-Lumba No.1 Slili Samarinda Ilir, e-mail: [email protected] 16 VTS Balikpapan Disnav Kelas I Samarinda 005250009 01° 16’ 05” S 116° 48’ 31” T Ch. 67 Ch. 68 0542-735333 0542-749190
Jl. Yos Sudarso No.1 Prapatan Balipapan Timur, e-mail:
[email protected] 17 VTS Makassar Disnav Kelas I Makassar 005251568 05° 07’ 10” S 119° 24’ 42” T Ch. 16 -
Jl. Soekarno Hatta No.1, e-mail:
vtsmakassar.operasional@ gmail.com
18 VTS Bitung Disnav Kelas I Bitung 005251568 01° 26’ 21.30” U 125° 11’ 23.82” T
Ch. 16 Ch. 68
Ch. 74 082189221102
Jl. D.S Sumolang
Pelabuhan Bitung, e-mail: [email protected] 19 VTS Sorong Disnav Kelas I Sorong 005250011 00° 53’ 03” S 131° 16’ 29” T Ch. 68 Ch. 72 0951-321827 Jl. Jenderal Sudirman, e-mail:
Pushidros TNI AL Sub Dinas Distribusi
LAPORAN HIDROGRAFI
Tanggal : No. Ref : Nama Kapal atau Pengirim :
Alamat Pengirim :
Telepon/Telex/E-mail : Lokasi Umum : Subyek :
Posisi Lintang : Bujur :
Ketelitian : Datum :
Peta yang Terpengaruh : Edisi :
BPI Terakhir yang Digunakan : Sel ENC yang Terpengaruh : Publikasi lain yang Terpengaruh : Keterangan Detail :
Lampiran peta :
LAPORAN HIDROGRAFI
INSTRUKSI
1. Para pelaut segera memberitahukan kepada Pushidrosal dan Syahbandar terdekat bila menjumpai bahaya pelayaran, perubahan dan kerusakan Sarana Bantu Navigasi Pelayaran serta kekurangan informasi pada Peta Laut Indonesia dan penerbitan Publikasi Nautika lainnya.
2. Formulir dan lampiran instruksi dibuat agar memudahkan pengirim dan penerima dan sebaiknya digunakan atau diikuti, jika memungkinkan. Salinan formulir ini dapat diperoleh dari Pushidros TNI AL di alamat tersebut sebelumnya atau di agen penjualan peta atau pada halaman terakhir Berita Pelaut Indonesia (BPI) dan website Pushidrosal: www.dishidros.go.id
3. Saat posisi ditentukan dengan sudut sextant atau baringan (sebutkan sejati atau magnetik) wajib menggunakan lebih dari dua garis baringan untuk pengecekan. Sarana yang digunakan untuk mengukur jarak harus disebutkan (radar, dll). Pencantuman lintang dan bujur hanya digunakan bila posisi ditentukan menggunakan metode pengukuran astronomi atau GPS dan deskripsi detil dari metode pengukuran dan peralatan yang digunakan harus dijelaskan.
4. Peta laut kertas: Potongan/cuplikan peta skala besar adalah media terbaik untuk mengirimkan detil informasi dengan perubahan atau penambahannya ditulis merah. Lebih diutamakan, jika penunjukkan perubahan digambarkan menggunakan peta skala terbesar (dari peta itu sendiri) dan ditulis merah namun detil awal dari peta ditulis hitam agar perubahan dapat diketahui dengan jelas. ENC: Screen shot tampilan menggunakan skala terbesar dari band ENC dengan keterangan perubahan atau penambahan yang ditulis merah.
5. Untuk pelaporan angka kedalaman, kertas echosounder harus ditandai keterangan waktu, kedalaman, dll dan dikirim bersamaan dengan nota laporan. Penting untuk mencantumkan keterangan tentang setelan pengukuran kedalaman echosounder diset di bawah permukaan air atau di bawah lunas dan nilai draf kapal sebaiknya dicantumkan. Jam dan tanggal pengukuran sebaiknya dicantumkan untuk melakukan koreksi pasut. Keterangan pembuat, nama dan jenis alat, serta kecepatan stylus dan kecepatan rambat suara juga sebaiknya dicantumkan.
6. Laporan yang tidak dapat dikonfirmasi atau kekurangan detil tertentu sebaiknya tidak disimpan dan tetap dilaporkan. Kekurangan tersebut harus ditekankan dan diyakinkan oleh pelapor untuk dapat memperoleh info lebih lengkap saat pelayaran berikutnya. 7. Penerimaan laporan akan diumumkan dan informasi yang diterima akan diaksi dengan
segera termasuk pelaksanaan revisi. Saat BPI diterbitkan, nama atau kapal pengirim akan dicantumkan sebagai pemegang otoritas.
8. Jika formulir Laporan Hidrografi tidak mencukupi, pelapor dapat menambahkan lembar tersendiri yang berupa gambar, foto atau keterangan tambahan lainnya.
