BEBAN JEMBATAN
AKSI LAINNYA AKSI
TETAP AKSI LINTASLALU – LINGKUNGANAKSI
AKSI
FAKTOR BEBAN
SEMUA BEBAN HARUS DIKALIKAN
DENGAN FAKTOR BEBAN YANG TERDIRI
DARI :
-
FAKTOR BEBAN KERJA
-
FAKTOR BEBAN ULTIMATE (Pembesaran)
-
FAKTOR BEBAN ULTIMATE (Terkurangi)
CONTOH TABEL FAKTOR BEBAN
BERAT SENDIRI (Tetap / Permanen)
FAKTOR BEBAN
KMSs KuMS
Baja, Alumunium Balok Pracetak
Beton Cor Setempat
Normal Terkurangi
JENIS
MATERIAL
1.0 1.0 1.0 Kayu 1.0 1.1 1.2 1.3 1.4 0.90 0.85 0.75 0.70BEBAN LALU LINTAS LAJUR ‘ D ’ (Transient) FAKTOR BEBAN
KsTD KuTD
1.0 2.0
GAYA ‘ REM ‘ (Transient)
FAKTOR BEBAN
KsTB KuTB
AKSI TETAP
1. BEBAN SENDIRI
2. BEBAN MATI TAMBAHAN
3. BEBAN PENGARUH SUSUT DAN RANGKAK
4. BEBAN PENGARUH PRATEGANG
5. BEBAN TEKANAN TANAH
AKSI LALU LINTAS
BEBAN ‘D‘
BEBAN ‘T‘
BEBAN ‘D‘
MERATA
BEBAN ‘D‘
GARIS
Perlu
Dikalikan
‘ DLA ‘
DLA = Dynamic Load Allowance / Faktor Kejut
BEBAN ‘D’ MERATA ( UDL
)
BESARNYA BEBAN ‘D’ MERATA ADALAH SEBESAR :
UNTUK L < 30 m q = 8.0 kPa UNTUK L > 30 m q = 8.0 (0.5 + 15/L) kPa q ½ q 5.5 m b ½ (b - 5.5) m 1 m
UDL (kPa) 10 4 6 8 10 20 30 40 50 60 70 80 90 100 110

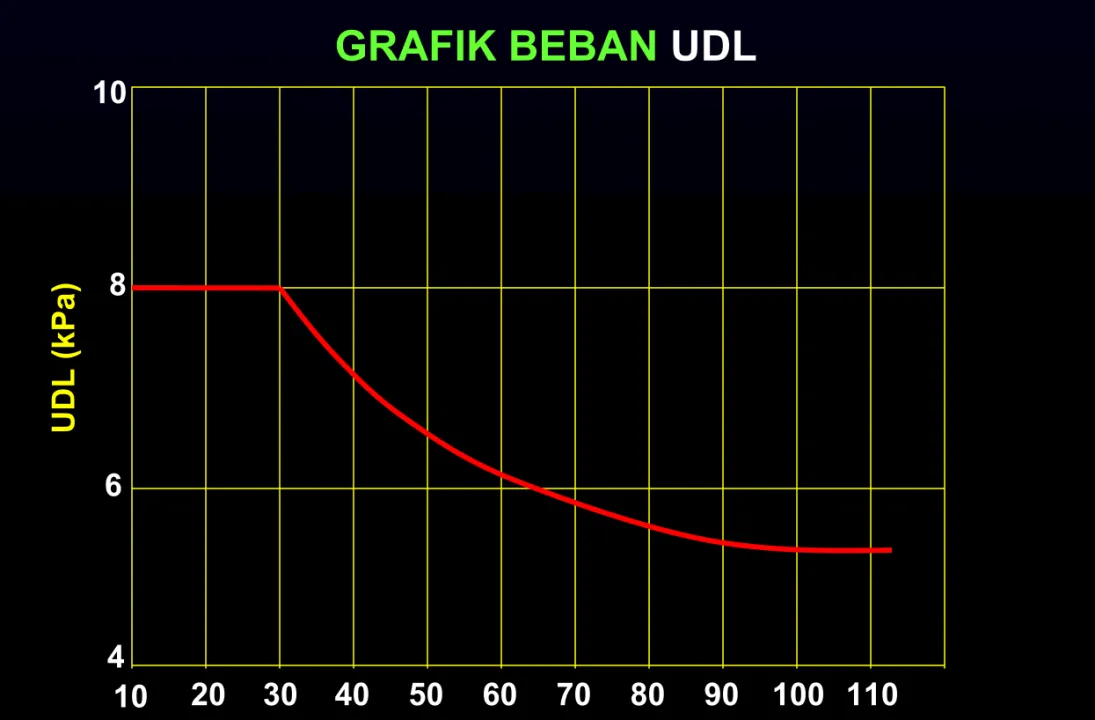

GRAFIK BEBAN UDL
BENTANG JEMBATAN (METER)
BEBAN ‘D’ GARIS ( KEL
)
BESARNYA BEBAN ‘D’ GARIS ADALAH SEBESAR :
p = 44 kN/m
- Beban KEL dapat dijumlahkan dengan Beban UDL - Beban KEL harus dikalikan dengan Faktor Dynamic
Load Allowance (DLA)
B e r j a l a n 5.5 m b p ½ p
0 10 20 10 20 30 40 50 60 70 80 90 100 110 30 40 50 120 130 140 150 160

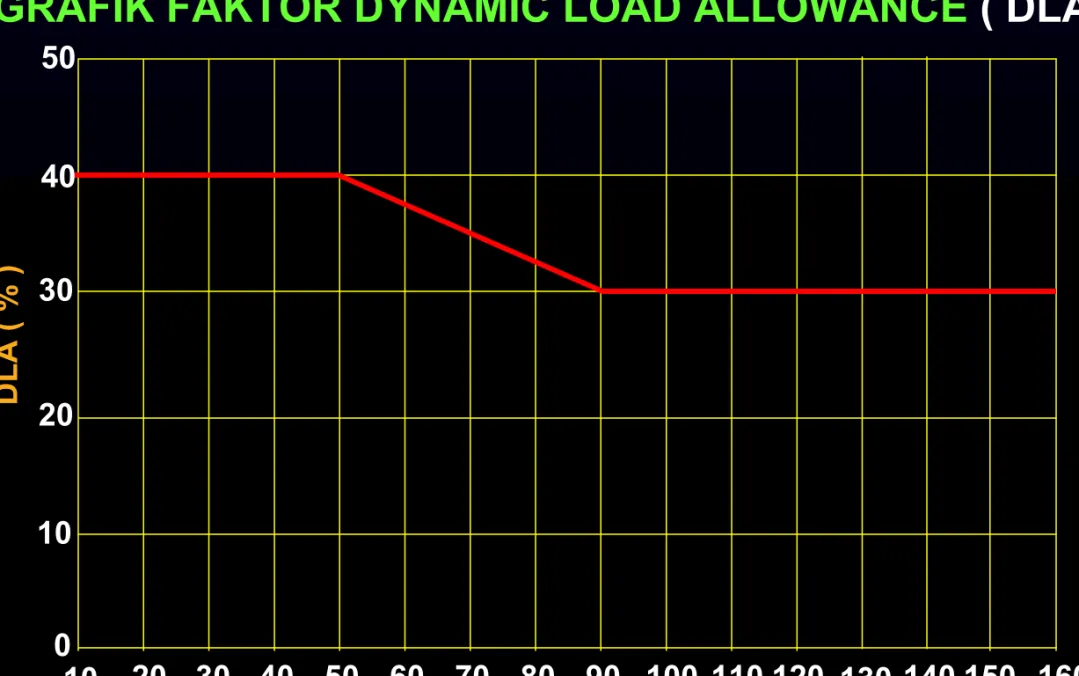

GRAFIK FAKTOR DYNAMIC LOAD ALLOWANCE ( DLA )
DLA ( % )
POSISI BEBAN UDL
DAN KEL
Posisi Beban pada saat menghitung kekuatan gelagar memikul momen q ½ q 5.5 m b ½ (b - 5.5) m 1 m
POSISI BEBAN UDL
DAN KEL
Posisi Beban pada saat menghitung kekuatan gelagar memikul beban geser
b
5.5 m (b - 5.5) m p
GAYA GESER MAX
CARA MELETAKKAN BEBAN UDL
DAN KEL
SEPANJANG JEMBATAN
Pada arah memanjang jembatan, cara meletakkan beban UDL dan KEL harus diatur sedemikian rupa
sehingga mendapatkan reaksi yang maksimum
UDL KEL
UDL KEL
BEBAN TRUK ‘T’
TERPUSAT
‘ T ‘ TERPUSAT ‘ T ’ TERPUSAT 25 kN 25 kN 100 kN 100 kN 100 kN 100 kN 200 mm 200 mm 200 mm 125 mm 125 mm 500 mm 500 mm 500 mm 500 mm 5 m 4m - 9 m 0.5 m 1.75 m 0.5 m DLA UNTU K BEB AN ‘ T ‘ A DALA H 0. 3BEBAN REM
200 300 400 500 600 100 10 GAYA REM (kN) 200 200 20 40 60 80 100 120 140 160 180 BENTANG (m)FAKTOR BEBAN ‘T‘ (Transient)
KTTs KuTT
1.0 2.0
FAKTOR BEBAN REM (Transient)
KsTB KuTB
GAYA SENTRIFUGAL
T
TR= 0.006 (V
2/r) T
T
TTR = Gaya Sentrifugal yang bekerja pada bagian jembatan TT = Pembebanan Lalu - lintas total yang bekerja pada bagian
yang sama
V = Kecepatan Lalu - lintas rrencana ( km / jam) r = Jari – jari lengkungan (m)
FAKTOR BEBAN GAYA SENTRUFUGAL (Transient)
KsTR KuTR
PEMBEBANAN UNTUK PEJALAN KAKI
4 2 0 0 10 20 30 40 50 60 70 80 90 100 110 1 3 5 6 120 Beban Pejalan Kaki yang berdiri sendiridengan bangunan atas jembatan
Beba n Pejalan K aki yang dipa sang pada bang una n atas jem batan kPa
PEMBEBANAN UNTUK PEJALAN KAKI
Semua elemen dari trotoar atau Jembatan
Penyebrangan yang langsung memikul pejalan kaki harus direncanakan memikul beban sebesar 5 kPa
Jembatan Pejalan kaki atau trotoar pada Jembatan Jalan Raya harus direncanakan berdasarkan luas yang
dibebani
FAKTOR BEBAN UNTUK PEJALAN KAKI (Transient)
KsTP KuTP
BEBAN TUMBUKAN
PADA
PENYANGGA JEMBATAN
Pada PILAR jembatan jalan raya harus diperhitungkan beban tumbukan sebesar 100 kN yang bekerja
membentuk sudut 10o dengan sumbu jalan
Untuk tumbukan dengan KA atau Kapal, dapat diperhitungkan menurut peraturan/ketentuan dari
Instansi yang bersangkutan
FAKTOR BEBAN TUMBUKAN PADA PILAR (Transient)
KsTC KuTC
AKSI LINGKUNGAN
1. AKIBAT TERJADINYA PENURUNAN
2. PERUBAHAN TEMPERATUR
3. ALIRAN AIR DAN BENDA HANYUTAN
4. TEKANAN HIDROSTATIS DAN GAYA
APUNG
5. BEBAN ANGIN
AKIBAT PENURUNAN
DALAM MERENCANAKAN BALOK JEMBATAN, HARUS MEMPERHITUNGKAN KEMUNGKINAN TERJANINYA PENURUNAN ATAU PERBEDAAN PENURUNAN PADA PONDASI - PONDASI JEMBATAN KHUSUSNYA PADA JEMBATAN – JEMBATAN MENERUS YANG MENYATU ATAU YANG TIDAK MENYATU DENGAN PILAR
PENGARUH TEMPERATUR
ADANYA PERUBAHAN TEMPERATUR DAPAT MENGAKIBATKAN TERJADINYA DEFORMASI PADA BALOK JEMBATAN YANG MENYEBABKAN ADANYA GAYA TAMBAHAN PADA PERLETAKAN SECARA HORIZONTAL YANG PADA AKHIRNYA AKAN MEMPENGARUHI DEFORMASI PADA PILAR ATAU ABUTMEN. CARA PERHITUNGANNYA DIATUR DALAM BMS ’92.
FAKTOR BEBAN
FAKTOR BEBAN AKIBAT PENURUNAN SELALU SAMA DENGAN 1.0, BAIK UNTUK BEBAN SERVICE MAUPUN ULTIMATE.
UNTUK BEBAN AKIBAT ADANYA PERUBAHAN TEMPERATUR ADALAH SEBAGAI BERIKUT :
FAKTOR BEBAN AKIBAT TEMPERATUR (Transient)
KETs KuET
1.0 1.2 0.8
ALIRAN AIR
ADANYA ALIRAN AIR YANG DERAS DAN BENDA HANYUTAN YANG MUNGKIN DAPAT MERUSAKKAN JEMBATAN TERUTAMA PADA PILAR, MAKA PERLU DIPERHITUNGKAN DALAM PERENCANAAN YANG BERUPA GAYA SERET SEJAJAR ALIRAN DAN TEGAK LURUS ALIRAN YANG BESARNYA :
GAYA SEJAJAR ALIRAN TEF1 = 0.5 CD (VS)2 A
d kN
GAYA TEGAK LURUS ALIRAN TEF2 = 0.5 CL (VS)2 A
L kN
CD = Koefisien Seret ; CL = Coefisien Angkat VS = Kecepatan Aliran
Ad = Luasan Proyeksi Tegak Lurus Aliran AL = Luasan Proyeksi Sejajar Aliran
TUMBUKAN BENDA HANYUTAN
AKIBAT ADANYA BENDA ATAU BATANG KAYU YANG HANYUT DIMUNGKINKAN DAPAT MENUMBUK PILAR. SEHINGGA HARUS DIPERHITUNGKAN DENGAN RUMUS :
TEF = M (VS)2 / d
M = Masa Batang Kayu atau = 2 ton
d = dapat dilihat pada tabel 2.8 BMS ’92
TIPE PILAR d (m)
0.075 0.150 0.300 Pilar Beton Masif
Tiang Beton Perancah Tiang Kayu Perancah
FAKTOR BEBAN UNTUK KEADAAN
BEBAN KERJA = 1.0
PERIODE ULANG
BANJIR FAKTOR BEBAN KEADAAN BATAS
DAYA LAYAN UNTUK SEMUA JEMBATAN
ULTIMATE :
JEMBATAN BESAR DAN PANJANG JEMBATAN PERMANEN GORONG – GORONG JEMBATAN SEMENTARA 20 TAHUN 100 TAHUN 50 TAHUN 50 TAHUN 20 TAHUN 2.0 1.0 1.5 1.0 1.5
TEKANAN HIDROSTATIS DAN
GAYA APUNG
ADANYA PERBEDAAN TINGGI MUKA AIR YANG MUNGKIN TERJADI SELAMA UMUR BANGUNAN, AKAN MENYEBABKAN TIMBULNYA TEKANAN HIDROSTATIS DAN GAYA APUNG PADA BANGUNAN YANG HARUS DIPERHITUNGKAN DALAM PERENCANAAN.
FAKTOR BEBAN TEKANAN HIDROSTATIS DAN GAYA APUNG (Transient)
KsEU KEUu terkurangi
1.0 1.0 (1.1)
u
KEU biasa
BEBAN ANGIN
BEBAN ANGIN YANG LANGSUNG
BEKERJA PADA KONSTRUKSI
BEBAN ANGIN YANG BEKERJA PADA KONSTRUKSI LEWAT
KENDARAAN YANG BERADA DI ATAS JEMBATAN
TEW1 = 0.0006 CW (VW)2 Ab kN
TEW1 TEW2
JEMBATAN RANGKA TERTUTUP
TEW1 TEW2
a b h Ab = 30 % x ½ ( a + b ) h CW = Koefisien Seret VW = Kecepatan Angin
Harga dari CW dan VW
dapat dilihat dalam
BMS ‘92
FAKTOR BEBAN ANGIN (Transient)
KEWs KEWu
BEBAN GEMPA
DALAM SUATU PERENCANAAN JEMBATAN, HARUS MEM-PERHITUNGKAN BEBAN AKIBAT PENGARUH TERJADINYA GEMPA. BEBAN GEMPA HANYA DIPERHITUNGKAN UNTUK KONDISI BATAS ULTIMATE
BEBAN GEMPA BIASANYA BERAKIBAT LANGSUNG PADA PERENCANAAN PILAR, KEPALA JEMBATAN DAN PONDASI
BESARNYA BEBAN GEMPA DIPERHITUNGKAN SEBAGAI BERIKUT :
T’EQ = Kh . I . WT Kh = C . S
T’EQ = Gaya Geser Dasar dalam arah yang ditinjau (kN) Kh = Koefisien Beban Gempa Horizontal
C = Koefisien Geser Dasar I = Faktor Kepentingan S = Faktor Tipe Bangunan
WT = Berat Total Nominal Bangunan termasuk beban mati tam-bahan
KOEFISIEN GESER DASAR (C) DITENTUKAN DENGAN
MENGGUNAKAN GRAFIK HUBUNGAN WAKTU GETAR
BANGUNAN ( T ) DAN (C) YANG ADA DI BMS ’92, DIMANA BESARNYA WAKTU GETAR BANGUNAN ( T ) DAPAT DIHITUNG DENGAN RUMUS :
T =
2π
W
TP/ g K
P(detik)
WTP = Berat Total Jembatan termasuk Beban Mati Tambahan ditambah setengah berat pilar (kN) g = Percepatan Gravitasi (m/det)
KP = Kekakuan Gabungan sebagai gaya horizontal yang diperlukan untuk menimbulkan satu satuan lendutan pada bagian atas pilar (kN/m)
FAKTOR BEBAN GEMPA (Transient)
KEQs KEQu
