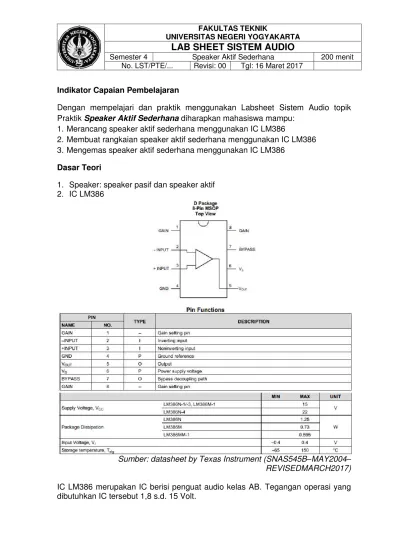

FAKULTAS TEKNIK
UNIVERSITAS NEGERI YOGYAKARTA
LAB SHEET SISTEM AUDIO
Semester 4 Speaker Aktif Sederhana 200 menit No. LST/PTE/... Revisi: 00 Tgl: 16 Maret 2017
Indikator Capaian Pembelajaran
Dengan mempelajari dan praktik menggunakan Labsheet Sistem Audio topik Praktik Speaker Aktif Sederhana diharapkan mahasiswa mampu:
1. Merancang speaker aktif sederhana menggunakan IC LM386
2. Membuat rangkaian speaker aktif sederhana menggunakan IC LM386 3. Mengemas speaker aktif sederhana menggunakan IC LM386
Dasar Teori
1. Speaker: speaker pasif dan speaker aktif 2. IC LM386
Sumber: datasheet by Texas Instrument (SNAS545B–MAY2004– REVISEDMARCH2017)
FAKULTAS TEKNIK
UNIVERSITAS NEGERI YOGYAKARTA
LAB SHEET SISTEM AUDIO
Semester 4 Speaker Aktif Sederhana 200 menit No. LST/PTE/... Revisi: 00 Tgl: 16 Maret 2017
3. Metode pengemasan speaker (Box Speaker)
Alat dan Bahan
Bahan
1. Pastikan polaritas tegangan pada adaptor sesuai (+)! 2. Pastikan tegangan dari adaptor sesuai (6V)!
3. Pastikan pin VCC dan pin Ground IC mendapatkan sumber VCC dan Ground dari trainer digital yang sesuai (jangan terbalik)!
FAKULTAS TEKNIK
UNIVERSITAS NEGERI YOGYAKARTA
LAB SHEET SISTEM AUDIO
Semester 4 Speaker Aktif Sederhana 200 menit No. LST/PTE/... Revisi: 00 Tgl: 16 Maret 2017
Langkah Kerja
1. Buatlah rangkaian seperti Gambar 1.
2. Sebelum dirangkai pada pcb, rangkailah terlebih dahulu pada project board untuk memastikan kesesuaian rangkaian.
3. Rangkailah rangkaian agar dapat berfungsi sebagai speaker aktif sederhana! 4. Setelah rangkaian berfungsi dengan baik, letakkan pada suatu “box” yang
dikondisikan agar mendapatkan output suara yang optimal.
Bahan Diskusi
1. Hitunglah gain yang dihasilkan rangkaian dengan LM386!
2. Bagaimana metode pengemasan (boks) yang dapat mengoptimalkan suara speaker?
