Read this instruction manual carefully and keep it in a safe place for future reference
INSTRUCTION MANUAL
ENGLISH
RES-EB015
RES-EB115
RES-EC010
ELECTRIC STORAGE WATER HEATER
RIT-0003-152
CORPORATION 052213
Heater 1 Instruction Manual 1
Pressure relief valve 1 Hook 1
Expansion bolt Hook 2
Purpose and Features...1
Technical Parameters...1
Special advice...2
Installation Method...3
Operating Instruction...4
Repair and Maintenance...4
Troubleshooting...4
Electrical Diagram...5
Packing List...5
5
Packing List
Electrical Diagram
Thermostat Thermo
Breaker
Element
Lamp
E L C B
L
N
E
1
Purpose and Features
Technical Parameters
This Electric Storage Water Heater is specially designed for modern kitchens and bathroom, small size and easy installation. The elegantly designed unit adopts titanium enameled tank and provides household with hot water all year round.
This Storage Water Heater is designed with ELCB protection, over pressure protection, dry tank protection and excessive temperature protection. It suits various water pressure and boasts of high thermal efficiency. This compact sturdy electrical water heater adopts one-piece polyurethane foam and ensures excellent heat insulation and low power consumption.
4
Operating Instruction
Troubleshooting
Repair and Maintenance
!
To start using, open the tap at heater outlet and then inlet valve to fill in the tank. When the tank is full, water will come steadily out of the tap. Close the tap now.!
Plug in the power supply and press RESET of the ELCB switch until indicator goes on. The heater indicator shall also turn on , showing the heater is powered0
!
When temperature goes up to the set value (80 C), the heater will automatically turn 0off. When the temperature decrease more than 5 C, then the water heater will turn on automatically.
!
Turn the mixing valve to get the right temperature for using.Troubles Causes Solution
Indicator Does not turn on
Low outlet temperature
Power not turned on Check power plug and power cord Poor contact
Contact our After Sales Service
Indicator failure
ELCB reset button pops up frequently
Maintain temperature mode Not necessary Too much cold water
Thermostat failure Element failure
Adjust mixing valve
!
Use mild detergent to remove dirt and clean with wet cloth.!
Let out water in tank and plug out the power supply when the heater will be out of use for some time.!
Remove sediment regularly from element and tank.!
Keep plug and power outlet dry. RES-EB115RES-EB015
Model oltageV Power
Capacity
W
ater proof
Inlet Connector
Contact our
Sales Service
Outlet (Hot Water) G½”
G½” Inlet (Cold Water)
2
Special Advice
!
When the unit is used for the first time, fill it full with water before you turn it on.!
The power plug must be properly grounded and it is prohibited to use the tap waterpipeline as grounding. In the power outlet, the null line shall not be connected to the ground wire. To prevent electric shock, the ground wire shall not be electrified.
!
When the power cord damaged, call a qualified technician and replace with new replacement cord.!
If the heater will not be used for long period, water inside the tank shall be let out. Loose the screw at pressure relief valve and lift the drainage lever upward to let out the water in the tank. After finish, return the drainage lever to its original position and tighten the screw. (See diagram below).!
Check the ELCB protection function regularly by turning on the power and press TEST, and the ELCB switch shall act instantly and the indicator goes out. If the ELCB switch malfunctions , send the unit to our service center.!
When the unit is turn on, there might be water drops coming out from pressure relief valve, which is normal case. Do not block it. You can use a plastic pipe to drain the water somewhere else. The drainage pipe connected to the relief port should face downward.3
Installation Method
65mm 2- 14
Installation must be executed by qualified technician only!
!
Drill two holes diameter 14mm of 65mm apart at the installation place in the wall.!
Place expansion bolt in the hole and turn in the hook till it faces upward (See diagram).!
Hang the unit on the hook.!
All fittings are of G½” in size. Install the supplied mixing valve, pressure safety valve, inlet tee branch and outlet tee branch according to diagram as below.0.7MPa
Mixing valve Dial
G½” To Shower Nozzle
G½” To Tap Water
Pressure Relief Port Screw Drainage Lever One-Way Safety Valve Electric Storage Water Heater
For A Separate Outlet Pipe Pipe Plug
Connector G½”
Outlet (Hot Water)
Inlet (Cold Water)
420 mm
278 mm Pressure Relief Valve Structure
0.7MPa
Drainage Lever
Pressure Relief Port Screw
Baca petunjuk ini dengan hati-hati sebelum menggunakan dan simpan ditempat aman sebagai referensi dikemudian hari
INDONESIA
PETUNJUK PENGGUNAAN
RES-EB015
RES-EC010
RES-EB115
ELECTRIC STORAGE WATER HEATER
RIT-0003-155
PT. BAHAGIA INTI TAMA Jakarta - Indonesia
Diagram Kelistrikan
Daftar Packing
5
Thermostat Thermo
Breaker
Element
Lamp
E
L
C
B
L
N
E
Fitur dan Kegunaan...1
Data Teknis...1
Saran Khusus...2
Petunjuk Pemasangan...3
Petunjuk Penggunaan...4
Perbaikan dan Perawatan...4
Pemecahan Masalah...4
Diagram Kelistrikan...5
Daftar Packing...5
Pemanas listrik 1 Petunjuk penggunaan 1
Pressure relief valve 1 Kartu garansi 1
Baut gantungan 2 Hook 1
1
Fitur dan Kegunaan
Data Teknis
Model Voltase DayaKapasitas
Ketahanan terhadap air
Pipa air
Water heater ini dirancang khusus untuk dapur modern dan kamar mandi, dengan ukuran yang kecil, pemasangan yang mudah dan desain yang elegan serta tangki air dari titanium enameled steel berkualitas tinggi, menyediakan air panas bagi rumah tangga sepanjang waktu.
Water heater ini dilengkapi dengan perlindungan listrik serta perlindungan terhadap kelebihan tekanan, juga perlindungan dari penyalaan saat tangki kosong dari air dan perlindungan dari suhu yang terlalu tinggi. Pemanas ini cocok dengan berbagai tekanan air serta memiliki efesiensi panas yang tinggi. Pemanas kecil yang kokoh ini mengaplikasikan lapisan busa polyurethane untuk menjamin insulasi panas yang baik serta konsumsi daya yang rendah.
4
Petunjuk Penggunaan
Pemecahan Masalah
Perbaikan dan Perawatan
!
!
!
!
.Untuk memulai, buka kran air panas, lalu buka kran air masuk ke pemanas. Biarkan air terus mengalir, saat tangki sudah penuh, air akan keluar dari kran air panas, dan tutup kran air panas.
Pasangkan colokan listrik, dan tekan tombol RESET yang terdapat pada ELCB sampai lampu indikatornya menyala. Pada saat yang sama lampu indikator pada pemanas juga harus menyala, yang menunjukkan pemanas bekerja.
0
Pada saat sudah mencapai suhu 80 C, pemanas otomatis padam. Pada saat suhu 0
turun sekitar 5 C, pemanas otomatis akan menyala lagi. Atur kran mixing untuk mendapat suhu yang diinginkan
akan
Masalah Penyebab Solusi
Suhu air yang keluar rendah
Indikator tidak menyala
Listrik belum menyala Periksa stop kontak dan kabel
Steker bermasalah
Hubungi Layanan Purna Jual kami Kerusakan indikator
ELCB sering reset
Sudah mencapai suhunya Tidak masalah Air dingin terlalu banyak
Kerusakan thermostat Kerusakan elemen
Atur kran mixing Hubungi
Purna Jual kami
Layanan
!
Gunakan deterjen lembut untuk membersihkan kotoran, dan keringkan dengan kainlembut.
!
Kosongkan tangki dan cabut steker listrik bila water heater tidak digunakan untukjangka waktu yang lama.
!
Bersihkan elemen dan tangki dari kotoran secara rutin.!
Jaga agar stop kontak dan steker tetap kering.IPX4
Saluran (Air Dingin)
2
Saran Khusus
0.7MPa
Tuas pembuangan
Lubang pembuangan
Struktur Pressure Relief Valve
!
Saat digunakan pertama kali, isi penuh pemanas dengan air sebelum dinyalakan.!
Steker listrik harus memiliki ground yang baik dan dilarang menghubungkanground ke pipa air. Pada stop kontak, line “NUL” jangan dihubungkan dengan grounding. Untuk menghindari sengatan listrik, kabel ground jangan dialiri listrik.
!
Jika ada kerusakan pada kabel listrik, segera panggil teknisi yang berpengalaman dan ganti dengan kabel baru.!
Jika tidak digunakan dalam jangka waktu yang lama, kuras seluruh isi tangki. Buka baut yang menahan tuas pada pressure relief valve, dan angkat tuas tersebut biarkan air mengalir keluar dari tangki. Setelah itu kembalikan tuas ke posisi semula, pasang kembali bautnya. (Lihat diagram di bawah).!
Periksa ELCB secara rutin dengan menyalakan listrik dan menekan tombol “TEST” dan alat ini harus bereaksi spontan dengan tanda matinya lampu indikator. Jika tidak berfungsi, segera kirimkan ke pusat service untuk diperbaiki.!
Pada saat dinyalakan kemungkinan ada tetesan air yang keluar dari safety valve, yang mana ini merupakan hal yang normal. Jangan ditutupi. Anda bisa menggunakan selang plastik untuk mengalirkan air ke tempat lain. Selang pembuangan ini harus mengarah ke bawah.3
Petunjuk Pemasangan
0.7MPa
Air Panas Air Dingin
Kran Mixing Pengatur
G½” G½”
Sambungan ke shower
G½”
Ke sumber air dingin Saluran Pembuangan
Baut
Tuas Pembuangan One-Way Safety Valve Electric Storage Water Heater
Untuk A Saluran Terpisah Tutup Pipa
Connector
Gunakan teknisi berpengalaman untuk pemasangan!
!
!
!
!
Bor dua lubang dengan diameter 14mm di tembok tempat pemanas akan dipasang, dengan jarak 65mm. Masukkan baut yang disediakan ke dalam lubang, dan putar sampai gantungannya menghadap ke atas. (Lihat diagram).
Gantungkan pemanas pada gantungannya.

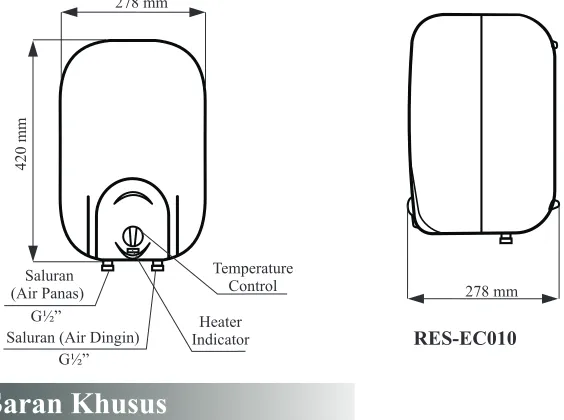

Semua sambungan air berukuran G½". Pasang kran air mixing, 'pressure relief valve’, serta tee seperti pada gambar di bawah ini.
Baut
65mm 2- 14
Saluran (Air Panas)
Saluran (Air Dingin)
