Software Komputasi TEC Otomatis dan Analisis Spektrum Gelombang Gravitasi Akustik di Ionosfer Dari data GPS
Buldan Muslim
Peneliti Bidang Fisika Ionosfer dan Magnetosferik Pusat Sains Antariksa, LAPAN
Jl. Dr. Junjunan 133 Bandung 40173 mbuldan@gmail.com
1. Pendahuluan
Ionosfer dapat mempengaruhi propagasi sinyal GPS. Pengaruh ionosfer pada propagasi sinyal GPS tergantung pada frekuensi sinyal GPS dan total electron content (TEC) ionosfer. Menggunakan data GPS frekuensi ganda, TEC dapat diestimasi. TEC dari data GPS (TEC GPS) dapat berfluktuasi dalam skala periode gelombang gravitasi akustik sekitar beberapa menit sampai puluhan menit yang bersumber dari petir, angin topan dan gempa bumi serta tsunami. Untuk penelitian pengaruh tsunami pada ionosfer telah dikembangkan software TEC GPS dan analisis spketrum gelombang garvitasi akustik dari data TEC. Makalah singkat ini menjelaskan metode estimasi TEC dan spektrumnya dan cara penggunaan software-software yang terdiri dari COMBINERRT.EXE, COM2TECRT.EXE, IPPRT.EXE DAN SPECTRUMRT.EXE.
2. Data dan Langkah-langkah komputasi
Data yang digunakan adalah data GPS dari stasiun IGS yang dapat diunduh dari http://sopac.ucsd.edu/. Format data GPS dalam bentuk terkompres perlu diekstrak. Data GPS terkestrak format hatanaka perlu dikonversi ke rinex dengan crx2rnx.exe. Setelah diperoleh data GPS format rinex yang diidentifikasi dengan ekstensi akhir huruf O atau o, maka SW combiner siap dioperasikan dengan klik dua kali combinerrt.exe.
Buat folder misal TEC dari drive D. Kopikan file COMBINERRT.EXE ke folder tersebut. Jalankan COMBINERRT.EXE. Jika data GPS rinex belum ada di folder tempat bekerjanya COMBINERRT maka tampilan dos promt COMBINERRT selalu menunggu data GPS rinex yang baru. Maka setelah muncul pesan tersebut data GPS rinex dipindahkan ke folder tempat file COMBINERRT yang sedang dijalankan. Setelah data GPS rinex masuk folder tersebut, otomatis COMBINERRT akan menghasilkan file data kombinasi GPS L1-L2, L2-L1, P1-P2, P2-P1, epok, tipe data GPS dan posisi GPS receiver dalam sub folder KOMGPS.
Untuk menjalankan SPEKTRUMRT.EXE terlebih dahulu kopikan file SPEKTRUMRT.EXE ke foder TECGPS kemudian klik dua kali software tersebut. Jika berhasil maka secara otomatis SPEKTRUMRT akan menampilkan gambar spektrum FFT dan menyimpan gambar tersebut dan data spektrumnya ke folde SPEKTRUM.
Setelah itu jalankan IPPRT.exe di folder VTEC sub folder dari TECGPS untuk estimasi titik ionosfer (IPP). Jika belum ada data navigasi GPS yang bertektensi sp3 maka IPPRT akan selalu meminta data tersebut. Jika data navigasi GPS telah didownload dan dikopikan ke folder KOMGPS, maka otomatis SW IPPRT menghitung IPP dan disimpan secara otomatis dengan nama ipp. File IPP ada di folder tahun dan doy tergantung dari data GPS yang diolah. Langkah-langkah komputasi TEC dan analisis spektrum dijelaskan dengan Gambar 2-1.

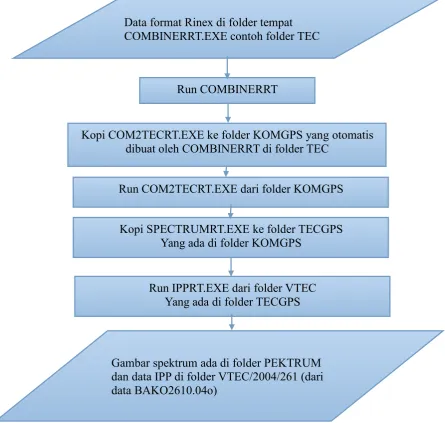

Gambar 2-1. Urutan langkah komputasi TEC dan spektrumnya Data format Rinex di folder tempat
COMBINERRT.EXE contoh folder TEC
Run COMBINERRT
Kopi COM2TECRT.EXE ke folder KOMGPS yang otomatis dibuat oleh COMBINERRT di folder TEC
Run COM2TECRT.EXE dari folder KOMGPS
Kopi SPECTRUMRT.EXE ke folder TECGPS Yang ada di folder KOMGPS
Run IPPRT.EXE dari folder VTEC Yang ada di folder TECGPS
