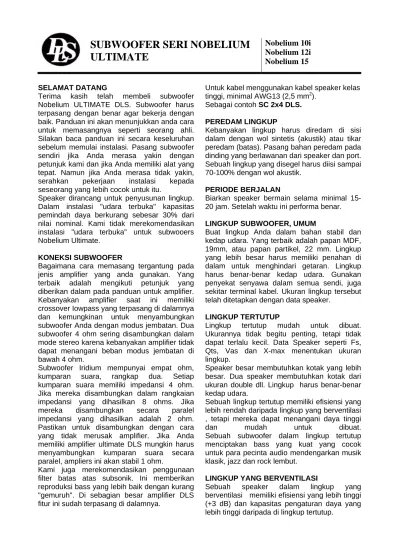

SUBWOOFER SERI NOBELIUM
ULTIMATE
Nobelium 10i
Nobelium 12i
Nobelium 15
SELAMAT DATANGTerima kasih telah membeli subwoofer Nobelium ULTIMATE DLS. Subwoofer harus terpasang dengan benar agar bekerja dengan baik. Panduan ini akan menunjukkan anda cara untuk memasangnya seperti seorang ahli. Silakan baca panduan ini secara keseluruhan sebelum memulai instalasi. Pasang subwoofer sendiri jika Anda merasa yakin dengan petunjuk kami dan jika Anda memiliki alat yang tepat. Namun jika Anda merasa tidak yakin, serahkan pekerjaan instalasi kepada seseorang yang lebih cocok untuk itu.
Speaker dirancang untuk penyusunan lingkup. Dalam instalasi "udara terbuka" kapasitas pemindah daya berkurang sebesar 30% dari nilai nominal. Kami tidak merekomendasikan instalasi "udara terbuka" untuk subwooers Nobelium Ultimate.
KONEKSI SUBWOOFER
Bagaimana cara memasang tergantung pada jenis amplifier yang anda gunakan. Yang terbaik adalah mengikuti petunjuk yang diberikan dalam pada panduan untuk amplifier. Kebanyakan amplifier saat ini memiliki crossover Iowpass yang terpasang di dalamnya dan kemungkinan untuk menyambungkan subwoofer Anda dengan modus jembatan. Dua subwoofer 4 ohm sering disambungkan dalam mode stereo karena kebanyakan amplifier tidak dapat menangani beban modus jembatan di bawah 4 ohm.
Subwoofer Iridium mempunyai empat ohm, kumparan suara, rangkap dua. Setiap kumparan suara memiliki impedansi 4 ohm. Jika mereka disambungkan dalam rangkaian impedansi yang dihasilkan 8 ohms. Jika mereka disambungkan secara paralel impedansi yang dihasilkan adalah 2 ohm. Pastikan untuk disambungkan dengan cara yang tidak merusak amplifier. Jika Anda memiliki amplifier ultimate DLS mungkin harus menyambungkan kumparan suara secara paralel, ampliers ini akan stabil 1 ohm.
Kami juga merekomendasikan penggunaan filter batas atas subsonik. Ini memberikan reproduksi bass yang lebih baik dengan kurang "gemuruh". Di sebagian besar amplifier DLS fitur ini sudah terpasang di dalamnya.
Untuk kabel menggunakan kabel speaker kelas tinggi, minimal AWG13 (2,5 mm2).
Sebagai contoh SC 2x4 DLS.
PEREDAM LINGKUP
Kebanyakan lingkup harus diredam di sisi dalam dengan wol sintetis (akustik) atau tikar peredam (batas). Pasang bahan peredam pada dinding yang berlawanan dari speaker dan port. Sebuah lingkup yang disegel harus diisi sampai 70-100% dengan wol akustik.
PERIODE BERJALAN
Biarkan speaker bermain selama minimal 15-20 jam. Setelah waktu ini performa benar.
LINGKUP SUBWOOFER, UMUM
Buat lingkup Anda dalam bahan stabil dan kedap udara. Yang terbaik adalah papan MDF, 19mm, atau papan partikel, 22 mm. Lingkup yang lebih besar harus memiliki penahan di dalam untuk menghindari getaran. Lingkup harus benar-benar kedap udara. Gunakan penyekat senyawa dalam semua sendi, juga sekitar terminal kabel. Ukuran lingkup tersebut telah ditetapkan dengan data speaker.
LINGKUP TERTUTUP
Lingkup tertutup mudah untuk dibuat. Ukurannya tidak begitu penting, tetapi tidak dapat terlalu kecil. Data Speaker seperti Fs, Qts, Vas dan X-max menentukan ukuran lingkup.
Speaker besar membutuhkan kotak yang lebih besar. Dua speaker membutuhkan kotak dari ukuran double dll. Lingkup harus benar-benar kedap udara.
Sebuah lingkup tertutup memiliki efisiensi yang lebih rendah daripada lingkup yang berventilasi , tetapi mereka dapat menangani daya tinggi
dan mudah untuk dibuat. Sebuah subwoofer dalam lingkup tertutup menciptakan bass yang kuat yang cocok untuk para pecinta audio mendengarkan musik klasik, jazz dan rock lembut.
LINGKUP YANG BERVENTILASI
Sebuah speaker dalam lingkup yang berventilasi memiliki efisiensi yang lebih tinggi (+3 dB) dan kapasitas pengaturan daya yang lebih tinggi daripada di lingkup tertutup.
Dalam lingkup yang berventilasi suara dari speaker dan port bekerja bersama-sama menciptakan tingkat suara yang lebih tinggi. Suara dari port harus keluar dalam fase yang sama seperti dari speaker jika hasilnya buruk. Ukuran lingkup yang berventilasi ditentukan oleh data speaker seperti untuk yang tertutup. Ukuran kendaraan sering menentukan ukuran praktis dari lingkup. Sebuah lingkup yang lebih kecil memiliki frekuensi resonansi yang lebih tinggi dari yang lebih besar. Ukuran lingkup tidak boleh begitu besar sehingga speaker memainkan dibawah resonansi udara bebas itu sendiri (Fs), maka itu tidak cocok pada kapasitas penanganan daya.
Port tidak harus sepenuhnya di dalam lingkup selama luas dan panjangnya sudah benar. Terkadang Anda memerlukan dua atau lebih port dalam suatu lingkup. Anda dapat mengkonversi dari satu sampai dua atau lebih port selama daerah port total adalah sama.
PENTING!
Pikirkan tentang berat speaker saat Anda memasangnya. Jika Anda tidak memasangnya
dengan benar yang dapat mengakibatkan longgar.
LAYANAN GARANSI
Speaker ini dilindungi dengan garansi, tergantung pada kondisi di negara tempat barang tersebut dijual. Jika speaker dikembalikan untuk diperbaiki, harap sertakan tanda terima tanggal asli dengan produk tersebut.
BANTUAN TEKNIS
Untuk bantuan teknis tanyakan toko tempat produk tersebut dijual atau distributor di negara anda juga. Anda selalu bisa telepon bagian bantuan DLS di Swedia + 46 31 840060 atau kirim email ke [email protected]
Informasi juga dapat ditemukan di WEB-site kami www.dls.se
Kami mengikuti kebijakan tentang kemajuan berkelanjutan dalam pengembangan. Untuk alasan ini semua atau bagian dari spesifikasi & desain dapat berubah tanpa pemberitahuan sebelumnya.
Spesifikasi Teknis Untuk Nobelium ULTIMATE DLS 10i Nobelium 10i
Suara kumparan dihubungkan secara paralel ke 2 ohm
Ukuran
Impedansi
Nom. daya (RMS) jarak Freq.
Kumparan suara, diameter Kumparan suara, panjang X-max Cms SD Bahan kerucut Berat Magnet Magnet, diameter Kedalaman Instalasi Lubang pemasang Diameter Outer Bobot 25cm (10") 2 x 4 ohm 500 W (maks 800) 25 Hz - 2,5 kHz 75 mm (3 ") 40mm (1,57 ") + -14 Mm (0,55 ") 58 380 cm2 Aluminium 180 oz (5,1 kg) 180mm (8,7 ") 150mm (5,91 ") 236 mm (9,29 ") 266mm (10,47 ") 9,8 kg (21,6 kg) Re, DC-resistensi Produk BL Sensitivitas (1W/lm SPL) Frek.Resonan (Es) Vas (liter) Vas (ft3) Qms Qes Qts 1,9 ohm 13,77 83 dB 41 Hz 12 0,42 4,66 0,66 0,57
Spesifikasi Teknis Untuk Nobelium ULTIMATE DLS 12i Nobelium 12i
Data yang dapat bervariasi tergantung pada bagaimana kumparan suara disambungkan:
Kumparan suara tunggal Kumparan suara dalam paralel sampai 2 ohm Ukuran Impedansi Nom. daya (RMS) Jarak Freq.
Kumparan suara, diameter Kumparan suara, panjang X-max Cms SD Bahan kerucut Berat Magnet Magnet, diameter Kedalaman Instalasi Lubang pemasang Diameter Outer Bobot 30cm (12 ") 2 x4 ohm 600 W (max 1000) 20 Hz - 2,5 kHz 75 mm (3") 40mm (1,57") + -14 Mm (0,55") 143 510 cm2 Aluminium 180 oz (5,1 kg) 220mm (8,7 ') 153mm (6 ") 282mm (11,1 ") 313mm (12,32 ") 12,7 kg (28 kg) Re, DC-resistensi BL produk Sensitivitas (SPL 1W/1m) Frek.Resonan(Fs) Vas (liter) Vas (It3) Qms Qes Qts 3,5 ohm 12,5 85,2 dB 33 Hz 49 1,73 3,93 0,81 0,67 1,9 ohm 11,88 88,5 dB 33,8 Hz 53,2 1,88 3,77 0,44 0,39
Spesifikasi Teknis Untuk Nobelium ULTIMATE DLS 15 Nobelium 12i
Data yang dapat bervariasi tergantung pada bagaimana kumparan suara disambungkan:
Kumparan suara tunggal Kumparan suara dalam paralel sampai 2 ohm Ukuran Impedansi Nom. daya (RMS) Jarak Freq.
Kumparan suara, diameter Kumparan suara, panjang X-max SD Bahan kerucut Suspensi atas Berat Magnet Magnet, diameter Kedalaman Instalasi Lubang pemasang Diameter Outer Bobot 37.5cm (15") 2 x 4 ohm 600 W (max 1000)
15
Hz - 2,5 kHz 75 mm (3") 40mm (1,57") + -14 Mm (0,55") 779 cm2 Aluminium Karet 200 oz (5,67 kg) 220mm (8,7”) 176mm (6,93") 360mm (14,17") 390mm (15,32") 13,8 kg (34kg) Re, DC-resistensi BL produk Sensitivitas (SPL 1W/1m) Frek.Resonan(Fs) Vas (liter) Vas (It3) Qms Qes Qts 3,5 ohm 12,5 85,2 dB 33 Hz 49 1,73 3,93 0,81 0,67 1,9 ohm 11,88 88,5 dB 33,8 Hz 53,2 1,88 3,77 0,44 0,39TENTANG LINGKUP YANG DISARANKAN
Kinerja dari lingkup yang disarankan ini akan bervariasi dari kendaraan ke kendaraan. Hal ini lebih sulit untuk mendapatkan bass yang kuat dan ditetapkan dengan baik dalam sebuah kendaraan SEDAN karena ketetatan antara bagasi dan interior. Dalam kebanyakan kasus lingkup yang disarankan di bawah ini adalah pilihan yang terbaik. Kotak yang berventilasi adalah lebih disukai.
- Volume lingkup yang diberikan adalah volume di dalam.
- Volume dipergunakan oleh speaker dan port telah ditambahkan ke volume lingkup yang diberikan jadi jangan menambah volume apapun.
- Gunakan port bass kerucut untuk hasil terbaik. (DLS BP-75). Potong tabung sampai panjang yang benar.
Ada dua flensa yang datang dengan kotak ini. Satu yang lebih besar untuk luar, dan yang lebih kecil harus dipasang pada tabung di dalam lingkup.
Membuat lubang bundar di kotak di mana Anda ingin memasang port bass. Lubang pemasangan untuk port adalah 115 mm Flensa yang lebih besar harus dipasang ke luar kotak. Kencangkan ke kotak dengan sekrup atau dengan lem tertentu. Ada lubang bor yagn disiapkan di bagian belakang flensa. Flensa yang lebih kecil adalah untuk ujung dalam tabung. Gunakan lem PVC untuk memasangnya di tabung.
Kemudian lem tabung ke port yang terpasang di dalam kotak.
Gunakan putaran senyawa penyegelan flensa untuk membuat kotak yang sekedap udara mungkin.
PENEMPATAN LINGKUP DALAM BERBAGAI JENIS KENDARAAN
Dalam kendaraan kecil seperti VW Golf, Peugeot 306 dan yang sejenis, kotak bass harus dipasang dengan keduanya speaker dan port diarahkan ke belakang. Atau stand speaker dan port dapat diarahkan ke atas. Cara pemasangan ini berlaku untuk semua jenis kendaraan dimana bagasi tergabung dengan kompartemen bagian dalam.
Pada kendaraan sedan dengan kompartemen penumpang dipisahkan dari bagasi, lingkup harus dipasang dengan stand speaker dan port diarahkan menuju kursi belakang. Beberapa mobil memiliki pembukaan di tengah dari kursi belakang untuk memuat sepatu ski dll Anda dapat memasang lingkup dibalik pembukaan ini
dan speaker atau port langsung melalui lubang ini. Harus ada beberapa ruang kosong di depan port, (antara kursi belakang dan pembukaan port).
Pada kendaraan besar seperti station wagon suara terbaik dicapai dengan lingkup terpasang di belakang kursi belakang dengan stand speaker dan port diarahkan ke belakang. Atau Anda dapat memasang lingkup di satu sisi bagasi.
MENGHITUNG LINGKUP MILIK ANDA SENDIRI
Kotak volume:
Saat menghitung volume di dalam untuk sebuah lingkup yang baru saja Anda kalikan lebar (W) x tinggi (H) x kedalaman (D). Gunakan ukuran dengan dm dan Anda akan mendapatkan jawaban dalam liter.
Sebuah kotak trapesium dihitung seperti ini: Vol = lebar (W) x tinggi (H) x kedalaman atas
(UD) + kedalaman bawah (LD) 2
Pastikan untuk mengukur dimensi di dalamnya.
LINGKUP Nobelium 10i YANG DISARANKAN Lingkup tertutup :
Kabel : Gunakan Paralel V/C
Volume : 25/0,88 (liter/ft3) Peredaman : Wol Akustik F3 : 56,2 Hz
Ukuran kotak luar
Lebar : 599 mm (23,58 ") Tinggi : 320 mm (12,60 ") Kedalaman Bawah : 247 mm (9,72 ") Kedalaman atas : 147 mm (5,79 ") Bahan : MDF19 mm (3/4")
Untuk hasil terbaik, gunakan setiap lingkup yang disarankan . Jika anda ingin memodifikasi ukuran, gunakan metode penghitungan yang digambarkan di atas.
Lingkup yang berventilasi :
Kabel : Gunakan Paralel V/C Volume : 25 / 0,88 (liter/ft3) Port* : 3 (6,8cm) x 38
cm/15 " Peredaman : Didalam jalur F3 : 31 Hz
* Gunakan kotak BP 75 port. Pasang flensa pada ujung tabung. Port harus ada pada sisi lingkup.
Ukuran kotak luar
Lebar : 599 mm (23,58") Tinggi : 320 mm (12,60") Kedalaman Bawah : 247 mm (9,72") Kedalaman atas : 147 mm (5,79") Bahan : MDF19 mm (3/4") Gambar teknis untuk lingkup 25
liter.
Nobelium 10i dapat bekerja baik di lingkup tertutup ataupun lingkup yang berventilasi 25 liter. Ini adalah gambar untuk kotak dan papan terpisah yang dibutuhkan untuk membuat lingkup yang cocok.
LINGKUP YANG DISARANKAN untuk Nobelium 12i
Lingkup tertutup:
Kabel : Gunakan
kumparan suara tunggal
Volume : 34/1,2 (liter/ft3) Peredaman : Wol Akustik F3 : 42Hz
Luar kotak dimensi:
Lebar : 550 mm (17,72”) Tinggi : 350 mm (13,78") Kedalaman Bawah : 302mm (11,89") Kedalaman Atas : 202 mm (7,95") Bahan : MDF 19mm (0,75")
Untuk hasil terbaik, gunakan setiap lingkup yang disarankan.
Jika anda ingin memodifikasi ukuran, gunakan metode penghitungan yang digambarkan di atas.
Lingkup yang dibuat lubang angin Kabel : Paralel V/C Volume : 34/1,20 (liter/ft3) Port* : 3 (6,8cm) x
15cm/5,91" Peredaman : Didalam jalur F3 : 41,3 Hz
* Gunakan port yang termasuk dalam kemasan subwoofer. Pasang flensa pada ujung tabung. Jangan potong tabung, itu memiliki panjang yang benar.
Ukuran kotak luar:
Lebar : 550 mm (17,72") Tinggi : 350 mm (13,78") Kedalaman Bawah : 302 mm (11,89”) Kedalaman atas : 202 mm (7,95") Bahan : MDF19 mm (0,75”)
Gambar teknis untuk lingkup 34 liter.
Nobelium 12i dapat bekerja baik dalam lingkup tertutup atau yang berventilasi 34 liter. Ini adalah gambar untuk kotak dan papan terpisah yang dibutuhkan untuk membuat lingkup yang cocok.
LINGKUP YANG DISARANKAN Untuk Nobelium 15
Lingkup tertutup 1:
Kabel : VC tunggal Volume : 45/1,59 (liter/ft3) Peredaman : Wol Akustik F3 : 51,5 Hz
Ukuran kotak luar:
Lebar : 600 mm (23,62") Tinggi : 460mm (18,11") Kedalaman Bawah : 278 mm (10,94") Kedalaman atas : 178 mm (7,01") Bahan : MDF 19 mm (3/4")
Gambar teknis untuk lingkup 45 liter.
Nobelium 15 dapat bekerja baik dalam 45 atau 40 liter lingkup tertutup. Ini adalah gambar untuk kotak 45 liter dan papan terpisah yang dibutuhkan untuk membuat lingkup yang cocok.
Lingkup tertutup 2:
Kabel : Paralel VC Volume : 40/1,41 (liter/ft3) Peredaman : Wol Akustik F3 : 64,5 Hz
Ukuran kotak luar:
Lebar : 550 mm (21,65") Tinggi : 460mm (18,11") Kedalaman Bawah : 273 mm (11,75") Kedalaman atas : 173 mm (6,81") Bahan : MDF 19 mm (3/4")
Gambar teknis untuk lingkup 40 liter.
Nobelium 15 dapat bekerja baik dalam 45 atau 40 liter lingkup tertutup. Ini adalah gambar untuk kotak 40 liter dan papan terpisah yang dibutuhkan untuk membuat lingkup yang cocok.
PT. Multi Mayaka
Kawasan Industri Pulogadung JL.Rawa Gelam III No.2 Jakarta 13930 Indonesia. Tel. +62-21 46832522 (Hunting) Fax. +62-21 46828645
