Pendahuluan.Pendahuluan.
Diafragma Wall sebenarnya adalah merupakan konstruksi dinding penahan tanah ( retaining Diafragma Wall sebenarnya adalah merupakan konstruksi dinding penahan tanah ( retaining wall ), yang membedakan dengan konvensional retaining wall adalah pada metoda wall ), yang membedakan dengan konvensional retaining wall adalah pada metoda pelaksanaan
pelaksanaan dan dan kelebihan kelebihan lain lain yang yang tidak tidak diperoleh diperoleh pada pada dinding dinding penahan penahan tanah tanah sistemsistem konvensional. Namun demikian terdapat beberapa kelemahan yang harus diperhatikan konvensional. Namun demikian terdapat beberapa kelemahan yang harus diperhatikan sehingga tidak mengakibatkan terjadinya gangguan pada saat
sehingga tidak mengakibatkan terjadinya gangguan pada saat bangunan dioperasikan.bangunan dioperasikan.
Pada umumnya dinding penahan tanah dipakai untuk kontruksi bangunan dibawah Pada umumnya dinding penahan tanah dipakai untuk kontruksi bangunan dibawah permukaan tanah
permukaan tanah (basement ) (basement ) atau penahan atau penahan tebing supaya tebing supaya tidak longsor tidak longsor atas atas beban diatasnyabeban diatasnya dan mungkin bangunan khusus misalnya bunker.
dan mungkin bangunan khusus misalnya bunker. Metoda pelaksanaan Diafragma Wall
Metoda pelaksanaan Diafragma Wall
A
A.. Persiapan.
Persiapan.
Persiapan diperlukan agar pada pelaksanaan utama diafragma wall dapat berjalan dengan Persiapan diperlukan agar pada pelaksanaan utama diafragma wall dapat berjalan dengan baik
baik dan dan lancar lancar sehingga sehingga waktu waktu penyelesaian penyelesaian pekerjaan pekerjaan dapat dapat sesuai sesuai jadwal jadwal dengan kualitasdengan kualitas yang baik. Beberapa hal berikut adalah yang menyangkut kegiatan persiapan.
yang baik. Beberapa hal berikut adalah yang menyangkut kegiatan persiapan. 1.
1. Melakukan marking area yang akan dikerjakan diafragma wall.Melakukan marking area yang akan dikerjakan diafragma wall. 2.
2. Jika pada proses marking sudah benar dan mendapat persetujuan pihak yang terkait padaJika pada proses marking sudah benar dan mendapat persetujuan pihak yang terkait pada proyek
proyek tersebut, tersebut, maka maka dilanjutkan dilanjutkan dengan dengan membuatmembuat guide line guide line, yaitu mengali pada area, yaitu mengali pada area marking dengan
marking dengan kedalam sekitar 100 cm dan kedalam sekitar 100 cm dan memberikan perkuatan dengan memberikan perkuatan dengan beton mutubeton mutu rendah ( K125) dengan tebal 20
rendah ( K125) dengan tebal 20 – – 30 cm. 30 cm. Guide line Guide line ini diperlukan ini diperlukan agar alat agar alat pengali pengali ( yaitu( yaitu mesin Grab ) dapat mudah mengikuti alur galian yang ditentukan .Seperti pada gambar mesin Grab ) dapat mudah mengikuti alur galian yang ditentukan .Seperti pada gambar
dibawah ini.
dibawah ini.
Menentukan tempat pembuatan tulangan besi (reinforcement) jika diafragma wall dilakukan Menentukan tempat pembuatan tulangan besi (reinforcement) jika diafragma wall dilakukan
metoda cor in situ, atau menentukan tempat perletakan untuk pemakaian precast s
metoda cor in situ, atau menentukan tempat perletakan untuk pemakaian precast s istem.istem. 4.
4. Menentukan tempat pencampuran antara air dan bentonite. Campuran ini akan dialirkan padaMenentukan tempat pencampuran antara air dan bentonite. Campuran ini akan dialirkan pada galian diafragma wall untuk menghindari terjadinya keruntuhan galian.
galian diafragma wall untuk menghindari terjadinya keruntuhan galian. 5.
5. Karena pekerjaan diaframa wall ini biasanya diikuti dengan pondasi yang memakai bor pileKarena pekerjaan diaframa wall ini biasanya diikuti dengan pondasi yang memakai bor pile maka harus ditentukan juga urutan kerja antara pekerjaan diafragma wall dan bor pile agar maka harus ditentukan juga urutan kerja antara pekerjaan diafragma wall dan bor pile agar selalu silmultan.
selalu silmultan. 6.
6. Peralatan terkait harus sudah tersedia dilapangan. Alat tersebut seperti : Mobil CranePeralatan terkait harus sudah tersedia dilapangan. Alat tersebut seperti : Mobil Crane minimal 2 buah ( 1 untuk pengalian diafragma wall dan 1 untuk bor pile ), Mesin Grab, minimal 2 buah ( 1 untuk pengalian diafragma wall dan 1 untuk bor pile ), Mesin Grab, Mesin Bor , Casing bor pile, pompa air untuk sirkulasi campuran bentonite , ultra sonic Mesin Bor , Casing bor pile, pompa air untuk sirkulasi campuran bentonite , ultra sonic sonding dan peralatan lain yang terkait pekerjaan tulangan besi (reinforcement

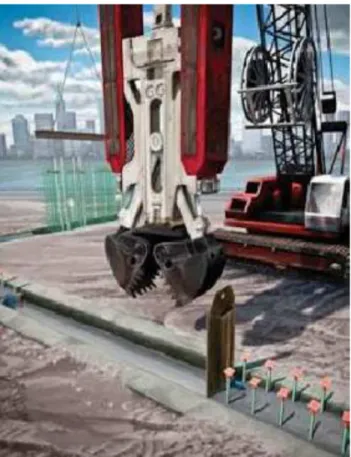

Gambar : Mesin Grab.
B. Pelaksanaan.
Seperti halnya pekerjaan dinding penahan pada umumnya maka step pertama adalah melakukan penggalian. Penggalian dengan mengunakan mesin grab.Lebar galian adalah setebal dinding diafragma antara 30 – 50 cm sedangkan panjang galian adalah sekitar 5 meter. Kedalaman galian disesuaikan dengan kebutuhan kedalaman basement.Misalnya untuk 2 basement maka kedalaman minimal adalah 10 meter.Bersamaan dengan melakukan pengalian ini harus juga dialirkan campuran air + bentonite secara continue, agar tidak terjadi keruntuhan.Sebelum rangkaian tulangan besi (reinforcement ) dimasukkan ( untuk cor insitu ) atau panel precast masuk, harus dicek dulu dengan ultrasonic sonding untuk diketahui adanya keruntuhan atau tidak.Sistem pengalian dilakukan secara selang-seling. (misalnya galian diberi nomor 1,2, 3 dst maka pengalian pertama adalah nomor 1, pengalian kedua adalah nomor 3 dst ).Hal ini dilakukan untuk meminimalkan terjadinya keruntuhan pada dinding galian.
Pekerjaan rangkaian pembesian ( reinforcement ) harus disiapkan secara simultan dengan penggalian, sehingga saat galian sudah siap maka rangkaian pembesian juga sudah siap.( Karena galian hanya boleh dibiarkan maximal 2 x 24 ).Model rangkaian tulangan adalah double reinforced ( tulangan rangkap ) yang berfungsi menahan gaya geser dan momen lentur pada diafragma wall.Rangkaian pembesian ini pada sisi-sisi tebalnya diberi end plate yang berfungsi untuk penyambung antar diafragma wall.
Setelah pengecekan dengan ultrasonic dilakukan dan menunjukan tidak ada keruntuhan pada dinding galian maka melangkah pada tahap berikutnya yaitu :
Untuk Cor In Situ.
- Memasukkan rangkaian tulangan besi (reinforcement).Rangkaian tulangan besi (reinforcement) pada sisi yang nantinya menjadi dinding dalam basement dipasang juga terpal supaya tampilan diafragma wallnya bisa bagus/rata.
- Melakukan pengecoran dengan concrete pump sampai selesai.
Untuk pemakaian dengan sistem precast maka setelah galian siap langsung memasukan panel Precast diafgrama wall.
Gambar yang diambil dari Brasfond dibawah ini mungkin dapat memperjelas uraian diatas.
Keuntungan mengunakan diafragma wall.
1. -Biasanya pada lokasi bangunan yang sangat padat ( pemukiman atau gedung lainnya ), kendala untuk membuat basement adalah pada pekerjaan galiannya.Dengan diafragma wall ini maka hal ini dapat diatasi, karena metoda penggalian dengan mesin grab ini tidak akan terlalu menggangu terhadap lingkungan sekitar ( dari kebisingan, kerawanan longsor, MAT yang turun dll ).Pekerjaan pemasangan sheet pile dari baja yang berisik dan rawan terjadi pergeseran lapisan tanah tidak ada pada pekerjaan difragma wall ini. Begitu juga dewatering,
belum diperlukan pada pelaksaanaan awal diafragma wall ini.Dengan demikian maka akan “ reliable” pengunaan konstruk si diafragma wall untuk bangunan basement pada lingkungan yang padat.
2. - Memungkinkan tercapainya penyelesaian yang lebih cepat dibandingkan dengan metoda
konvesional karena dapat diterapkan sistem “ top-down construction”, yaitu pekerjaan
struktur ke atas dan ke bawah bisa dilaksanakan secara bersamaan.
3. -Tingkat untuk basement bisa lebih banyak, karena dengan diafragma wall ini kedalaman galian bisa lebih dalam dibandingkan dengan dinding penahan tanah konvensional.
Kekurangan jika mengunakan diafragma wall.
1. Biaya konstruksi “ relative “ lebih mahal dibandingkan metoda konvensional.
2. Untuk diafragma wall dengan metoda cor in situ, jika pekerjaan galian tidak hati-hati rawan terjadi ketidak rataan permukaan dinding sisi dalam.
3. Masih diperlukan pekerjaan injection grouting pada sambungan untuk mengatasi kebocoran ( sistem cor in situ maupun precast ).
4. Tidak bisa diterapkan untuk pekerjaan dinding penahan tanah pada tepi tebing.
5. Diperlukan tim lapangan yang handal, untuk menjaga simultan dengan pekerjaan pondasi bore pile dan pemasangan “king post” serta “ strutting” sebagai penahan diafragma wall ini saat
