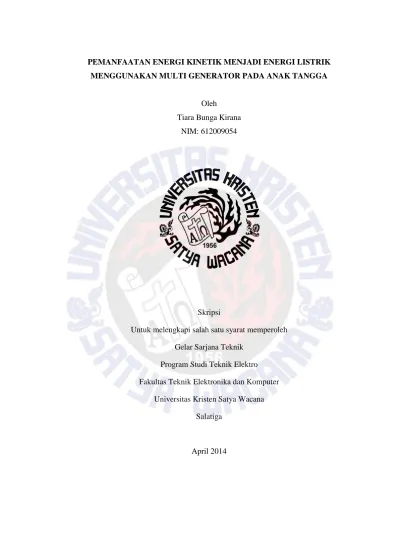

PEMANFAATAN ENERGI KINETIK MENJADI ENERGI LISTRIK MENGGUNAKAN MULTI GENERATOR PADA ANAK TANGGA
Oleh
Tiara Bunga Kirana NIM: 612009054
Skripsi
Untuk melengkapi salah satu syarat memperoleh Gelar Sarjana Teknik
Program Studi Teknik Elektro Fakultas Teknik Elektronika dan Komputer
Universitas Kristen Satya Wacana Salatiga
PEMANFAATAN ENERGI KINETIK MENJADI ENERGI LISTRIK MENGGUNAKAN MULTI GENERATOR PADA ANAK TANGGA
Oleh Tiara Bunga Kirana
NIM : 612009054
Skripsi ini telah diterima dan disahkan Untuk melengkapi salah satu syarat memperoleh
Gelar Sarjana Teknik dalam
Konsentrasi Teknik Elektronika Program Studi Teknik Elektro Fakultas Teknik Elektronika dan Komputer
Universitas Kristen Satya Wacana Salatiga
Disahkan oleh :
Pembimbing I Pembimbing II
Ir. Lukas B. Setyawan, M.Sc. Deddy Susilo, S.T., M. Eng.
INTISARI
Alat yang dibuat adalah alat yang dapat menghasilkan energi listrik dengan memanfaatkan energi potensial terbuang saat memijak anak tangga. Empat buah anak tangga dengan dimensi masing-masing tinggi 18 cm, panjang 50 cm dan lebar 25 cm ini dimodifikasi sedemikian rupa dengan penambahan mekanik berupa pegas dan gearbox yang mampu menahan beban hingga 93 kg. Multi generator yang terdiri dari 2 buah generator digunakan sebagai pembangkit energi listrik yang menghasilkan 7,51.10-4 Wh setiap pijakan. Pada akumulator kering 12VDC 5Ah energi disimpan dan digunakan sebagai sumber energi lampu LED 12VDC 3W. Rangkaian mekanik dan elektrik berada di bawah anak tangga sehingga anak tangga ini dapat digunakan tanpa memerlukan tempat khusus. Alat ini dapat digunakan di berbagai tempat publik dimana anak tangga digunakan oleh banyak orang, seperti di pasar, pusat perbelanjaan, jembatan penyeberangan, dan rumah sakit sehingga hasil yang didapat akan langsung dirasakan oleh pengguna tangga karena digunakan sebagai sumber energi penerangan.
ABSTRACT
Instrument created is a tool that can generate electricity by harnessing the energy potential from the energy wasted during stair tread. Four steps of stairs with their respective dimensions 18 cm high, 50 cm long and 25 cm wide are modified to the addition of such mechanical springs and gearboxes which are able to withstand loads up to 93 kg. Multi generator that consists of 2 pieces of generators used to generate electrical energy which produces 7,51.10-4 Wh each stepping. In dry accumulator 5Ah 12VDC energy stored and used as an energy source 12VDC 3W LED lights. Mechanical and electrical circuits are on the lower rungs of this ladder so that it can be used without requiring a special place. This tool can be used in various public places where the stairs are used by many people, such as in the markets, shopping malls, pedestrian bridges, and hospitals so that the results obtained will be directly felt by the ladder user which results as a source of energy for lighting.
