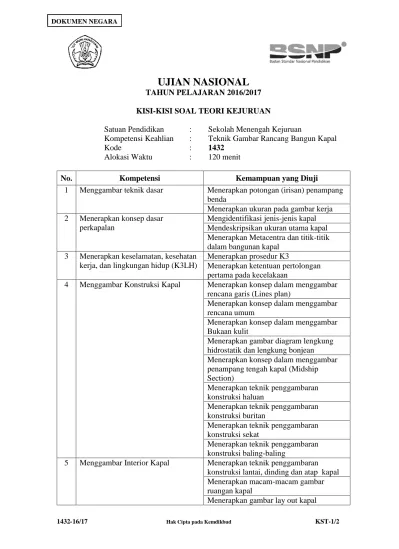

1432-16/17 Hak Cipta pada Kemdikbud KST-1/2
UJIAN NASIONAL
TAHUN PELAJARAN 2016/2017
KISI-KISI SOAL TEORI KEJURUAN
Satuan Pendidikan : Sekolah Menengah Kejuruan
Kompetensi Keahlian : Teknik Gambar Rancang Bangun Kapal
Kode : 1432
Alokasi Waktu : 120 menit
No. Kompetensi Kemampuan yang Diuji
1 Menggambar teknik dasar Menerapkan potongan (irisan) penampang
benda
Menerapkan ukuran pada gambar kerja
2 Menerapkan konsep dasar
perkapalan
Mengidentifikasi jenis-jenis kapal Mendeskripsikan ukuran utama kapal Menerapkan Metacentra dan titik-titik dalam bangunan kapal
3 Menerapkan keselamatan, kesehatan
kerja, dan lingkungan hidup (K3LH)
Menerapkan prosedur K3
Menerapkan ketentuan pertolongan pertama pada kecelakaan
4 Menggambar Konstruksi Kapal Menerapkan konsep dalam menggambar
rencana garis (Lines plan)
Menerapkan konsep dalam menggambar rencana umum
Menerapkan konsep dalam menggambar Bukaan kulit
Menerapkan gambar diagram lengkung hidrostatik dan lengkung bonjean
Menerapkan konsep dalam menggambar penampang tengah kapal (Midship Section)
Menerapkan teknik penggambaran konstruksi haluan
Menerapkan teknik penggambaran konstruksi buritan
Menerapkan teknik penggambaran konstruksi sekat
Menerapkan teknik penggambaran konstruksi baling-baling
5 Menggambar Interior Kapal Menerapkan teknik penggambaran
konstruksi lantai, dinding dan atap kapal Menerapkan macam-macam gambar ruangan kapal
Menerapkan gambar lay out kapal
1432-16/17 Hak Cipta pada Kemdikbud KST-2/2
No. Kompetensi Kemampuan yang Diuji
6 Menggambar sistim permesinan
kapal
Menerapkan teknik pembuatan gambar lay out kamar mesin kapa
Menerapkan teknik pembuatan gambar konstruksi kamar mesin
Menerapkan teknik pembuatan gambar stern tube
7 Menggambar perlengkapan dan
sistem dalam kapal
Menerapkan teknik dasar menggambar kemudi
Menerapkan sistem perpipaan di kapal Menerapkan sistem ballast dan pemadam di kapal
Menerapkan sistem fuel oil di kapal Menerapkan sistem sanitary di kapal
8 Menggambar objek dengan
Komputer
Menerapkan teknik penggambaran Lines plan dengan Komputer menggunakan program ACAD
Menerapkan teknik penggambaran Rencana Umum dengan Komputer menggunakan program ACAD Menerapkan teknik penggambaran
lengkung Hidrostatik dan bonjean dengan menggunakan ACAD
Menerapkan bukaan kulit dengan
Komputer menggunakan program ACAD Menerapkan teknik penggambaran Midship section dengan Komputer menggunakan program ACAD Menerapkan teknik penggambaran Instalasi Listrik kapal dengan Komputer menggunakan program ACAD
Menerapkan teknik penggambaran
konstruksi Interrior kapal dengan computer menggunakan program ACAD
Menerapkan penggambaran objek 3D dengan computer menggunakan program ACAD
Menerapkan teknik dasar menggambar 3D dengan komputer
Menerapkan teknik menggambar 3D dengan komputer dalam menggambar konstruksi kapal
