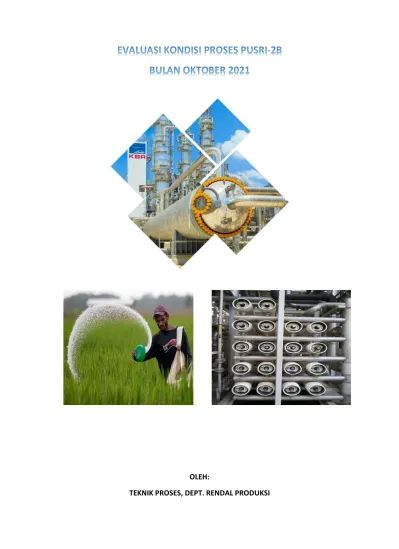

TEKNIK PROSES, DEPT. RENDAL PRODUKSI

(1)

OLEH:

TEKNIK PROSES, DEPT. RENDAL PRODUKSI

(2)

1. Water Treatment

1.1. Raw Water

1.2. Clarifier

PABRIK UTILITAS PUSRI IIB

Berdasarkan hasil analisa bulan Oktober kondisi raw water cukup baik dengan pH rata-rata 6,48. Turbidity secara umum kurang baik dengan rata-rata 124,11 NTU karena curah hujan yang tinggi. Trend harian parameter raw water selengkapnya pada Gambar 1 berikut ini:

Gambar 1. Grafik Kualitas Raw Water

Berdasarkan hasil analisa, turbidity di clarifier yang sesuai batasan (<5 NTU) sebesar 93,33

%, berkisar pada range 1,5 - 10,5 NTU dengan rata-rata 3,25 NTU. Untuk pengaturan pH di Clarifier, pencapaiannya berkisar pada range 5,7 - 6,9 dengan nilai di dalam batasan sebesar 53,33 % (batasan pH 5,6 -6,2). Untuk menjaga kualitas air di clarifier dan clear well agar terus dilakukan monitoring kondisi floc di clarifier dan pH sesuai kondisi operasi di clarifier (5,6 - 6,2). Serta mengontrol injeksi NaOH pada outlet Clarifier agar pH di storage terjaga pada range 6,5 - 7,5. Kondisi Clarifier selama bulan Oktober secara umum dapat dilihat pada Gambar 2.

Gambar 2. Grafik Analisa Clarifier

5,0 5,4 5,8 6,2 6,6 7,0 7,4 7,8 8,2 8,6 9,0 9,4 9,8

0 50 100 150 200 250 300

1-Oct-21 4-Oct-21 7-Oct-21 10-Oct-21 13-Oct-21 16-Oct-21 19-Oct-21 22-Oct-21 25-Oct-21 28-Oct-21

pH

Turbidity (NTU)

Grafik Hasil Analisa River Water

Turbidity Turbidity max pH pH min pH max

0,00 0,10 0,20 0,30 0,40 0,50 0,60

0,0 5,0 10,0 15,0

10/1/2021 10/6/2021 10/11/2021 10/16/2021 10/21/2021 10/26/2021

Cl2 (ppm)

Turbidity (NTU), pH

Grafik Hasil Analisa Clarifier

pH Turbidity pH min pH max Turbidity max Cl2 Cl2 max

Laporan Pusri-IIB Bulan Oktober 2021 1

(3)

2. Demin Plant

2.1. Reverse Osmosis

2.2. Mixbed Exchanger

•

Berikut data performance Demin Water yang dihasilkan dari Demin Plant Utilitas P2B : Berdasarkan data pengoperasian Mix Bed A/B/C didapat hasil sebagai berikut:

Gambar 4. Grafik Analisa Demin Tank dan Total Gallon Mixed Bed Gambar 3. Grafik Conductivity Outlet Reverse Osmosis

Pada Mix Bed C, dilakukan 8 kali regenerasi dengan total throughput sebesar 11.645,34 m3 Pada Mix Bed A, dilakukan 7 kali regenerasi dengan total throughput sebesar 11.618,31 m3 Pada Mix Bed B, dilakukan 8 kali regenerasi dengan total throughput sebesar 11.616,90 m3 Kinerja Membran RO berdasarkan analisa Conductivity dengan persentase conductivity di luar batasan sebesar 0 %. Rata rata conductivity outlet Membran RO selama Oktober sebesar 4,96 mmhos. (desain maksimal 10 mmhos). Untuk menjaga hasil analisa conductivity outlet Membran RO tetap berada di bawah batasan 10 mmhos agar dapat mengatur pemakaian caustic, alum sulfat dan coagulant aid dengan baik dan mengecek kualitas floc di Clarifier agar tidak berlebihan.

0 0,3 0,6 0,9

0 2 4 6 8 10 12

01/10/2021 08/10/2021 15/10/2021 22/10/2021 29/10/2021

SiO2 (ppm)

pH. Cond (µmhos)

Grafik Hasil Analisa Outlet RO

Conduct pH Cond Max SiO2 SiO2 max

0 2000 4000 6000 8000 10000 12000 14000 16000 18000

01/10/2021 04/10/2021 07/10/2021 10/10/2021 13/10/2021 16/10/2021 19/10/2021 22/10/2021 25/10/2021 28/10/2021 31/10/2021

Total gallom (m3)

Grafik Total Gallon Mixed Bed

Mix Bed A Mix Bed B Mix Bed C Desain

0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40

0,00 2,00 4,00 6,00

01/10/2021 08/10/2021 15/10/2021 22/10/2021 29/10/2021

SiO2(ppm), Cond(mmhos)

pH

Grafik Hasil Analisa di Demin Tank

pH SiO2 Conduct max cond max siO2

(4)

3 Produksi, Konsumsi Bahan Baku dan Bahan Pembantu

3.1. Water Treatment

a.

b.

c.

d.

a.

b.

c.

d.

ACH NaOH

Kg / Ton Kg

0,0263 0,0116

0,0009 Kg

Gambar 5. Grafik Analisa Filter Water Tank

Kualitas filter water ditunjukkan dengan analisa turbidity dan pH. Hasil analisa turbidity berkisar pada range 0,03 – 0,62 NTU dengan pencapaian 100% (maks. 1 NTU), sedangkan pH berada pada range 6,5 - 7,3 dan pencapaian sebesar 100% (batasan 6,5 - 7,5). Kualitas FW September 2021 dapat dilihat pada Gambar 4

Kg

23.600

300 500

Coagulant Aid Kg / Ton 0,0004 0,00015

No. Uraian Satuan Realisasi Target RKAP

Produksi filter water Konsumsi bahan kimia

546.209 Ton

Berikut disampaikan produksi dan konsumsi bahan baku dan bahan pembantu selama bulan Oktober 2021.

767.513 Rasio bahan kimia terhadap produk filter water di Pusri IIB selama bulan Oktober tidak efisien terlihat dari parameter Coagulant Aid dan chlorine dari target RKAP dikarenakan produksi filter water yang rendah. Produksi filter water, konsumsi dan rasio bahan kimia selama bulan Oktober adalah:

Tabel 1. Produksi & Pemakaian Bahan Kimia di Water Treatment

1 2

Produksi demin water bulan Oktober 2021 sebesar 267.336,6 m3 (desain 316.800 m3).

Parameter conductivity, SiO2 dan pH, dianalisa untuk mengetahui kualitas demin water. Hasil analisa conductivity, kurang baik berkisar pada range 0,27 - 0,35 µmhos atau tidak tercapai batasan maks. 0,3 µmhos. SiO2 rata-rata 0 ppm dengan pencapaian sebesar 100 % (maks.

0,005 ppm). pH berada pada range 5,2 - 5,7 atau tidak tercapai batasan parameter pH 6 - 7,5. Hal ini dikarenakan mix bed exchanger juga mengolah air kondensat dari proses Urea maupun Amoniak. Tren analisa harian ditunjukkan pada Gambar 4.

Kg / Ton Kg / Ton Coagulant Aid

Rasio bahan kimia / filter water ACH

NaOH

Kg

Chlorine

225

0,0307 0,0379

0,00039 3

29.100 117 6.331

Chlorine

14.345

6,0 6,2 6,4 6,6 6,8 7,0 7,2 7,4

0,00 0,20 0,40 0,60 0,80 1,00 1,20

01/10/2021 04/10/2021 07/10/2021 10/10/2021 13/10/2021 16/10/2021 19/10/2021 22/10/2021 25/10/2021 28/10/2021

pH

Turbidity (NTU)

Grafik Hasil Analisa Filter Water

Turbidity Turb. Max pH

(5)

3.2. Demin Plant

a.

b.

a.

b.

0,038 3 Rasio bahan kimia/demin water

NaOH cair Kg

2 Konsumsi bahan kimia 1 Produksi demin water

NaOH Kg / Ton 0,077 0,074

H2SO4 Kg 12.840 7.900

H2SO4 Kg / Ton 0,048

Ton 267.337

Realisasi

Rasio bahan kimia terhadap produk demin water di Pusri IIB selama bulan Oktober tidak efisien dari target RKAP hal ini karena membrane RO hanya jalan satu charge sehingga mixbed sering tercapai total galon sehingga lebih sering melakukan regenerasi, proses pengadaan membrane masih menunggu HPS.. Produksi demin water, konsumsi dan rasio bahan kimia selama bulan Oktober adalah:

206.467

20.640 15.300

Target RKAP Tabel 2. Produksi & Pemakaian Bahan Kimia di Demin Plant

No. Uraian Satuan

(6)

Laporan Pusri-IIB Bulan Oktober 2021

5 KINERJA PABRIK AMMONIA PUSRI-IIB OKTOBER 2021

1. Produksi dan Efisiensi Ammonia

Produksi Ammonia

Effisiensi Ammonia

Kinerja Produksi pabrik ammonia P-IIB bulan Oktober 2021 sangat baik dengan pencapaian produksi sebesar 65.558 Ton atau 108,00% RKAP, sedangkan efisiensi pabrik ammonia sebesar 32,20 MMBTU/Ton atau 98,48% RKAP. Sebagai catatan, tidak ada shutdown plant pada bulan Oktober 2021

2. Isu Proses di Pabrik Ammonia P-2B

No Permasalahan Tindak Lanjut Status

1. Indikasi penurunan performa purifier

Pada Oktober 2021,

dilakukan cleaning filter dan penggantian gasket 154-LA

& LB

Penurunan performas melambat. Direncanakan blowing tentative

Desember 2021 2. Naiknya vacuum 103-

JTC

Adjust flow CW dan ukur dissolved oxygen di condensate 103JTC

Penurunan performa

melambat

(7)

6 3. Evaluasi dan Analisa Proses

3.1 Feed Treating

Dilakukan penggantian katalis desulfurizer 108-DA pada awal Oktober 2020, Online kembali pertengahan Oktober 2020. Saat ini mode pengoperasian adalah seri dari 108-DB ke 108- DA. H2S out 108-DB sudah mulai ~1 ppm. Berdasarkan tren 108-DA pada periode 2019- 2020, H2S out 108-DB akan mendekati H2S inletnya pada Juli 2022 sehingga harus disiapkan penggantian katalis.

3.2 Reformer

3.2.1 Primary Reformer

Kinerja unit primary reformer (101-B) pabrik ammonia P-IIB relatif baik dengan hasil

analisa CH4 slip primary reformer sebesar 24,93% (desain 28,50%), temperature exit reformer

sebesar 717⁰C (desain 715 ⁰C) dan S/C sebesar 2,81. Kondisi duty total primary reformer

secara keseluruhan relatif diatas disain yaitu 79,6 Gcal/hr (desain 71,96). Pressure drop 3,18

kg/cm2 masih dibawah desain (3.70 kg/cm2).

(8)

7

3.2.2 Secondary Reformer

Kinerja secondary reformer 103-D relatif cukup baik, CH4 slip sedikit diatas disain 2,01%

(dis 1,69%), A/G ratio saat ini dijaga di 2,85 (desain 2,80) untuk menaikan produksi steam dengan batasan H/N ratio di outlet 106-D dijaga 2,0. Direkomendasikan untuk menaikan A/G ratio bertahap menuju 2.90 untuk menurunkan CH4 slip secondary reformer. Dari trend temperature keseluruhan, temperature top bed secondary reformer mengalami kenaikan. Hasil diskusi dengan vendor katalis Clariant, menyatakan bahwa temp top bed saat ini 1067,4

^o

C masih dibawah temp max katalis 1.260

^o

C sehingga masih aman dioperasikan. Pressure drop 0,20 kg/cm2 masih dibawah desain (1,30 kg/cm2). Namun, perlu dicek indikasinya karena terlalu fluktuatif.

Duty 101-C pabrik ammonia P-IIB sudah cukup tinggi dan pada bulan Oktober 96,4

Gcal/h (desain 88 Gcal/h). Akibatnya steam yang dihasilkan sudah cukup tinggi. Duty 102-C

sebesar 3,7 Gcal/h menyesuaikan kebutuhan gas proses inlet HTS (desain 8,42 Gcal/h)

(9)

8 3.3 Shift Converter

3.3.1 HTS & Effluent

Kinerja HTS pabrik ammonia P-IIB pasca penggantian katalis pada TA sangat baik dengan CO slip 2,64% yang sebelumnya sebesar 3,91% (desain 3,41%). Konversi CO sangat baik sebesar 94,83% (desain 93,17%) dan pessure drop cenderung stabil 0,28 kg/cm2 (desain 0,42 kg/cm2).

Untuk duty 103-C2 sudah mendekati desain dan vaporation rate di 103-C1 masih dibawah desain karena flow BFW ke 103-C lebih besar dari desain untuk menjaga temp gas proses inlet LTS.

3.3.2 LTS

(10)

9 Kinerja katalis LTS secara keseluruhan relatif baik. Kinerja LTS guard (LTS A) pasca penggantian bulan Desember 2020 memiliki konversi yang baik sebesar 58,25% dengan CO slip 1,21%. Pressure drop sebesar stabil sebesar 0,23 kg/cm2.

Untuk LTS main bed (LTS B) kinerjanya masih baik, equilibrium tercapai di 65% bed dan CO slip sebesar 0,28% (desain 0,31%). Konversi CO 93,75% (desain 97,62%) dan pressure drop cenderung stabil di 0,30 kg/cm2.

Performa heat exchanger untuk seksi LTS effluent cukup baik dilihat dari parameter duty.

Duty 131-C relatif diatas desain, menunjukan pemanfaatan panas maksimal untuk pemanasan

BFW. Sedangkan duty 105-C sesuai disain dan 106-C relatif sedikit dibawah desain karena

menyesuaikan kebutuhan proses.

(11)

10 3.4 Methanator

Untuk kinerja methanator relatif masih sangat baik dengan reaksi equilibrium di 26% bed katalis dan CO+CO2 slip 3,55 ppm (desain: max 5 ppm). Delta T masih relatif terjaga di 23,6 C (desain : 28 C). Pressure drop masih terjaga di 0,17 kg/cm2 (desain 0,70 kg/cm2)

3.5 Purifier

Beberapa indikator performa purifier:

1. Nilai approach temperatur naik mengindikasikan penurunan performa Purifier khususnya 132-C karena adanya debu/moisture

2. Opening PDV-1022 turun mengindikasikan kebutuhan power untuk pendinginan gas proses yang tinggi akibat penurunan performa 132-C

3. PDI-1022 naik mengindikasikan kebutuhan power untuk pendinginan gas proses yang tinggi akibat penurunan performa 132-C

4. Power 131-JX naik mengindikasikan kebutuhan pendinginan gas proses yang tinggi akibat penurunan performa 132-C

Berdasarkan grafik di atas, purifier mengalami penurunan performa yang diduga karena

adanya debu/moisture. Hasil perhitungan forecast/prognosa, didapatkan perkiraan PDV-

1022 mulai close pada minggu ke-1 Desember dan rate operasi akan mulai turun dari

105% pada minggu ke-2 Desember 2021. Ada perlambatan penurunan performa purifier

selama 5 minggu setelah dilakukan cleaning filter 154-LA dan 154-LB. Perlu dilakukan

blowing purifier pada Desember 2021

(12)

11 3.6 Ammonia Converter

Kinerja ammonia converter (105-D) P-IIB sangat baik dilihat dari beberapa parameter, seperti tekanan loop yang relatif masih dibawah disain 153,48 kg/cm2 (des 157,70 kg/cm2).

Konversi H2 base relatif mendekati desain yakni sebesar 29,06% (des 31,17%), begitu juga

dengan konsentrasi NH3 out 105-D mencapai 20,01% (des : 20,31%). Jika dilihat dari profil

temperatur dan konversi tiap bed maka terlihat bahwa konversi di bed 2 lebih baik dari desain

sehingga reaksi di bed 3A relatif sedikit.

(13)

12 4. Monitoring Energi Pabrik Ammonia (ISO 50001)

Daily Efficienciy Energy Total (MMBTU) Cusum Efficienciy Energy Total (MMBTU)

Penghematan energi bulan Oktober 2021 adalah sebesar 142.205 MMBTU. Sedangkan penghematan biayanya sebesar Rp 12.371.830.926 (12,3 M)

5. Monitoring Heat Exchanger (HE) Cooling Water

Berdasarkan data pengukuran flow dan temperatur cooling water supply dan cooling water return pada tiap-tiap HE di lapangan, secara keseluruhan kinerja HE yang ditunjukkan dengan Heat duty/transfer panas cukup baik (menggunakan data September 2021 karena laporan Kurita belum dibuat).

Design Actual 6A-128-C 2,10 2,00 6A-124-C1/C2 22,40 22,60 6A-102-JTC 21,87 23,44 6A-101-JC1 8,94 5,46 6A-101-JC2 7,34 7,03 6A-101-JC3 6,18 5,57 6A-116-C 6,80 5,04 6A-115-C 6,67 5,98 Heat duty (MW) HE

(14)

A. Kinerja Pabrik

B. Evaluasi dan Analisa Sistem Proses 1. Sintesa

1.1. Reaktor

• Kinerja Proses

- -

• Evaluasi dan analisa -

-

6 H/C Ratio 0,59 0,78

Kinerja reaktor seperti tekanan, temperature top, dan bottom pada bulan Oktober cukup baik. Tekanan operasi rata-rata 151,81 kg/cm2g, temperature top reaktor yaitu 186,42 °C dan temperature bottom yaitu 179,04 °C.

Konversi pada bulan Oktober sebesar 60,96% pada rate operasi 107,11%. Rata-rata N/C di reaktor yaitu 3,63 sedangkan H/C sebesar 0,78. Untuk menurunkan H/C maka perlu dilakukan penyesuaian flow kondensat di aliran recycle carbamate atau di unit recovery.

4 Rate % 100 107,11

5 N/C Ratio 3,71 3,63

°C 179,04

2 Pressure kg/cm²g 145 - 155 151,81

3 Konversi % 63,63 60,96

PABRIK UREA PUSRI IIB

Top °C 182 186,42

Produksi pabrik urea Pusri-IIB pada bulan Oktober baik dimana produksi urea sebesar 89.113 ton atau 105,96% dari target (RKAP: 84.100 ton), dan rasio gas bumi per ton urea kurang baik yaitu sebesar 25 MMBTU/ton Urea atau 105,93% dari target (RKAP: 23,6 MMBTU/ton Urea) Tidak tercapainya efisiensi karena ada penyesuaian konversi harga batubara.

No. Parameter Satuan Desain Rata-rata bulan Oktober

1

Temperature

Bottom

20,00 22,00 24,00 26,00 28,00

1-Oct 2-Oct 3-Oct 4-Oct 5-Oct 6-Oct 7-Oct 8-Oct 9-Oct 10-Oct 11-Oct 12-Oct 13-Oct 14-Oct 15-Oct 16-Oct 17-Oct 18-Oct 19-Oct 20-Oct 21-Oct 22-Oct 23-Oct 24-Oct 25-Oct 26-Oct 27-Oct 28-Oct 29-Oct 30-Oct 31-Oct

MMBTU/TON

Rasio Gas Bumi /Ton Urea

Realisasi RKAP

1.200,00 1.700,00 2.200,00 2.700,00 3.200,00

1-Oct 2-Oct 3-Oct 4-Oct 5-Oct 6-Oct 7-Oct 8-Oct 9-Oct 10-Oct 11-Oct 12-Oct 13-Oct 14-Oct 15-Oct 16-Oct 17-Oct 18-Oct 19-Oct 20-Oct 21-Oct 22-Oct 23-Oct 24-Oct 25-Oct 26-Oct 27-Oct 28-Oct 29-Oct 30-Oct 31-Oct

Ton

Produksi Urea

Realisasi RKAP

(15)

1.2. Stripper

- -

• Evaluasi dan analisa -

Grafik Stripping Process Efficiency

Kinerja stripper bulan Oktober kurang baik dengan effisiensi stripping sebesar 66,83 %.

Proses pemisahan NH3 kurang baik dimana kadar CO2 dan NH3 keluar stripper masing- masing 13,13% (Desain 13,59%), 13,19% (Desain 12,94%). Disarankan untuk menjaga pressure steam >17 kg/cm2 untuk menjaga efisiensi stripping.

NH3 %wt 12,94 13,19

CO2 %wt 13,59 13,13

3 Effisiensi Stripping % 68,43 66,83

4 Analisa Temperature

Top °C 184 185,43

Bottom

Grafik performance DC-101

°C 171 182,17

2 P Steam kg/cm²g 20 17,54

1

-1 0 1 2 3 4 5 6 7 8

50,0 55,0 60,0 65,0

06/01/21 20/01/21 03/02/21 17/02/21 03/03/21 17/03/21 31/03/21 14/04/21 28/04/21 12/05/21 26/05/21 14/07/21 28/07/21 11/08/21 25/08/21 08/09/21 22/09/21 06/10/21 20/10/21

Conversion, %

Fig DC-101: Performance Conv (Act) Conv (Des) N/C (Act)

N/C (DES) H/C (Act) H/C DES

1 1,5 2 2,5 3 3,5 4

50,0 55,0 60,0 65,0 70,0 75,0

44202 44209 44216 44223 44230 44237 44244 44251 44258 44265 44272 44279 44286 44293 44300 44307 44314 44321 44328 44335 44342 44384 44391 44398 44405 44412 44419 44426 44433 44440 44447 44454 44461 44468 44475 44482 44489 44496

Strpping Eff, %

Fig DA-101: Performance Strip Eff (Act) Strip Eff (Des)

N/C (Act) N/C (Des)

(16)

2. Dekomposisi 2.1. HPD

Satuan

- °C

2.2. LPD

- - -

1

Temperature

Top 152 152,89

Bottom 133 141,17

°C 132,72

2 Bottom °C 129 130,51

Kinerja LPD bulan Oktober cukup baik. Kondisi temperatur operasi bottom LPD rata- rata 130,51 °C (Range Operasi 128°C - 133°C). Disarankan menjaga temp bottom sesuai range operasi untuk menjaga kandungan NH3 keluaran LPD sesuai batasan .

No. Parameter Expected Rata-rata bulan Oktober

1

Temperature

Top °C 114 116,78

Middle

Kinerja HPD bulan Oktober cukup baik dengan temperature top 152,89 °C (Range Operasi 151°C - 155°C). Hal ini dimaksudkan untuk mengurangi beban Washing Column untuk menghindari losses NH3 Disarankan untuk mengatur opening PV-202 seminimal mungkin.

140,00 145,00 150,00 155,00

01/Oct 11/Oct 21/Oct 31/Oct 10/Nov

Trend Kondisi Operasi di HPD

T Top (C) T bottom (C)

115,00 120,00 125,00 130,00 135,00

Trend Kondisi Operasi LPD

T Top (C) T Bottom (C) T Middle (C)

(17)

3. Seksi Recovery

3.1. HPA dan Washing Column

- -

Grafik Stripping Process Efficiency

3.2. LPA (EA-402)

Satuan

0 25,06

Trend opening valve PIC-402 cukup baik dengan rata-rata 25,06 %.

Grafis Performa EA-402

°C 86 / 103

2 PIC-401 kg/cm²g 15 15

1

Temperature

TIC-401 °C 106

Grafis Performa EA-401

No. Parameter Desain Rata-rata bulan Oktober

Opening Valve % 45,72

Kinerja HPA bulan Oktober ditinjau dari temperature cukup baik, dimana temperatur rata- rata di HPA adalah 106,72 (Desain 106). Kinerja Washing Column selama bulan ini cukup baik dimana tekanan PIC-401 sebesar 15 kg/cm2g dan Opening PV-401 45,72% .

1 Temperature (TR-403) °C 48 40,63

2 Tekanan kg/cm2g 2,4 2,49

3 PIC-402 (OV) %

106,72 TW In / Out

14,990 14,995 15,000 15,005 15,010

0,00 20,00 40,00 60,00 80,00 100,00 120,00

Trend Kondisi Operasi HPA

Tra-401 (C) TRCa-402 (C) PIC-401 (%)

39,50 40,00 40,50 41,00 41,50

-20,00 0,00 20,00 40,00 60,00 80,00 100,00

Trend Kondisi Operasi LPA

PIC-402 (kg/cm2) PICA-402 (%) TI-402 15,0 20,0 25,0 30,0 35,0 40,0

06/01/21 20/01/21 03/02/21 17/02/21 03/03/21 17/03/21 31/03/21 14/04/21 28/04/21 12/05/21 26/05/21 14/07/21 28/07/21 11/08/21 25/08/21 08/09/21 22/09/21

Concentration, %

Fig EA-402: Performance _{NH3 (Act)} _{NH3 des} CO2 (Act) CO2 des 30,0

35,0 40,0 45,0

03/06/20 01/07/20 22/07/20 12/08/20 02/09/20 23/09/20 14/10/20 04/11/20 25/11/20 16/12/20 13/01/21 03/02/21 24/02/21 17/03/21 07/04/21 28/04/21 19/05/21 14/07/21 04/08/21 25/08/21 15/09/21 06/10/21 27/10/21

Concentration, %

Fig EA-401: Performance

NH3 Desain NH3

(18)

4 Seksi Evaporasi dan Prilling 4.1. Evaporator

Satuan

4.2. Kualitas Urea Prill

Satuan

• Evaluasi dan analisa

- Kualitas urea prill cukup baik, dimana kadar moisture rata-rata 0,43% (Batasan SNI Max 0,5%) dan kadar biuret rata-rata 1,05%."Crushing strength Urea Prill terjaga di 15,91.kgf

0,45

2 Moisture % 0,5 0,43

3 Biuret % 1,2 1,05

5 Molten Urea (AI-201) % 99,7 99,56

3 Temperature (TI-212) °C 138 137,62

4 Vacuum Final EV (PIC-206) mmHg 25 36,79

1 Pan %

°C 132 139,99

2 Vacuum First EV (PIC-203) mmHg 250 233,80

1 Temperature (TI-209)

Kinerja First Evaporator bulan Oktober cukup baik, dimana kondisi vakum first evaporator rata-rata adalah 233,8 mmHg dan temperatur rata-rata First Evaporator (TI-209) 139,99°C. Kinerja 2nd Evaporator bulan Oktober cukup baik, dimana kondisi vakum 2nd evaporator rata-rata adalah 36,79 mmHg dan temperatur rata-rata 2nd Evaporator (TI-212) 137,62°C.

137,00 138,00 139,00 140,00 141,00

0,00 50,00 100,00 150,00 200,00 250,00

01/Oct 06/Oct 11/Oct 16/Oct 21/Oct 26/Oct 31/Oct 05/Nov

Temperature

mmHg

Trend Kondisi Operasi 1st & 2nd Evaporator

PIC-203 AI-201 PIC-206 TI-209 TI-212

0 5 10 15 20 25

0 0,2 0,4 0,6 0,8 1 1,2

Crushing Strength (kgf)

Kualitas Urea Prill P2B

Moisture Biuret Crushing Strength 0

0,5 1 1,5 2 2,5 3 3,5

01/Oct 03/Oct 05/Oct 07/Oct 09/Oct 11/Oct 13/Oct 15/Oct 17/Oct 19/Oct 21/Oct 23/Oct 25/Oct 27/Oct 29/Oct 31/Oct

Kualitas Urea Prill P2B

Pan 18 - 25 SUM Min Req

(19)

5 Proses Condensate Treatment (PCT)

Kualitas Proses Condensate Treatment (PCT)

Satuan

- -

6 Energy Management System (EnMS)

Poin ini membahas mengenai pemakaian energi di Urea Pusri 2B

ppm 10 0

Kinerja PCT bulan Oktober cukup baik. Flow kondensat rata-rata 46,59 ton/hr (Desain 46,5 ton/hr). Hal ini menunjukan kualitas treated water cukup baik. Hanya saja penggunaan steam di hydrolizer cukup tinggi. Disarankan menjaga flow steam ke PCT dengan target menjaga temp top stripper sesuai desain. Sehingga didapatkan kualitas treated water yang baik..

Gambar Total Energy Oktober 2021 Gambar Total Steam Oktober 2021 6 Kondensat Outlet

Amoniak ppm 10 0

Urea

- Gambar kiri menjelaskan cumulative total energi dari Urea Pusri 2B. Terlihat pemakaian energi total di Urea Pusri 2B mengalami kenaikan setelah dihitung dengan baseline total energi pada tahun sebelumnya.

Namun melandai setelah tanggal 23, hal ini dikarenakan ada penurunan konsumsi steam di GB-101

4 Temperature Top Stripper °C 135 132,73

5 Temperature Hydrolizer °C 210 210,09

2 Tekanan Top Stripper kg/cm2 3 56,94

3 Flow Kondensat ton/hr 46,5 47

1 Flow Steam ton/hr 4,28 5,5

40,000 45,000 50,000 55,000

0,000 20,000 40,000 60,000 80,000

Trend Kondisi Operasi PCT

Flow Steam Tekanan Top Stripper Flow Kondensat 0,000 50,000 100,000 150,000 200,000 250,000

Trend Temperatur Operasi PCT

T Top T Hydrolizer

0 200 400 600 800

125000 130000 135000 140000 145000

1 6 11 16 21 26 31 (Difference at MMBTU)

Cusum MMBTU

Tanggal

Cumulative Total Energy

Difference

-50 0 50 100 150

19500 20000 20500 21000

1 6 11 16 21 26 31

Difference at Ton

Cusum Ton

Tanggal

Cumulative Total Steam

Difference

(20)

- Gambar kanan menjelaskan cumulative total pemakaian listrik di Urea P2B. Terlihat pemakaian listrik mengalami kenaikan setelah dihitung dengan baseline total pemakaian listrik pada tahun sebelumnya. Hal ini dikarenakan kedua pompa GA-109 beroperasi, dimana secara desain dan saat perhitungan baseline kondisi pompa GA-109 hanya berjalan satu.

- Gambar kiri menjelaskan cumulative total pemakaian steam dari GB-101. Terlihat pemakaian steam sebagian besar mengalami penurunan jika dihitung dengan baseline total pemakaian steam pada tahun sebelumnya. Namun ada kenaikan signifikan pada tanggal 16-21 September yang dikarenakan pabrik sempat turun rate.

- Gambar kanan menjelaskan cumulative total penggunaan steam di Urea Pusri 2B. Terlihat pemakaian steam total di Urea Pusri 2B naik setelah dihitung dengan baseline total steam pada tahun sebelumnya.

Namun mengalami penurunan setelah tanggal 20 Oktober, hal ini dikarenakan ada pengurangan konsumsi steam di GB-101

Gambar Total Steam GB-101 Oktober 2021 Gambar Total Pemakaian Listrik Oktober 2021 -200

-100 0 100 200 300

0 1000 2000 3000 4000

1 6 11 16 21 26 31

Potensi Penghematan Ton

Cumulative Ton

Tanggal
