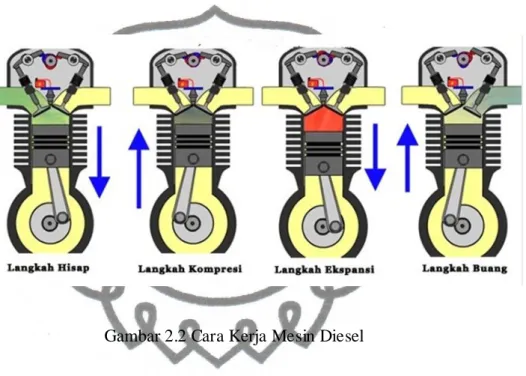

Gambar 2.2. Cara Kerja Mesin Diesel…..………...10
Gambar 2.3. Komponen Mesin Bagian Luar (kiri)…...……….…..12
Gambar 2.4. Komponen Mesin Bagian Luar (kanan)……….………...13
Gambar 2.5 Komponen Mesin Bagian Dalam………...…...…...14
Gambar 2.6 Kepala Silinder……….…15
Gambar 2.7 Ruang Bakar Pembakaran Langsung……...……….16
Gambar 2.8 Ruang Bakar Kamar Depan………..………17
Gambar 2.9 Tipe Ruang Bakar Kamar Pusar….………..…………19

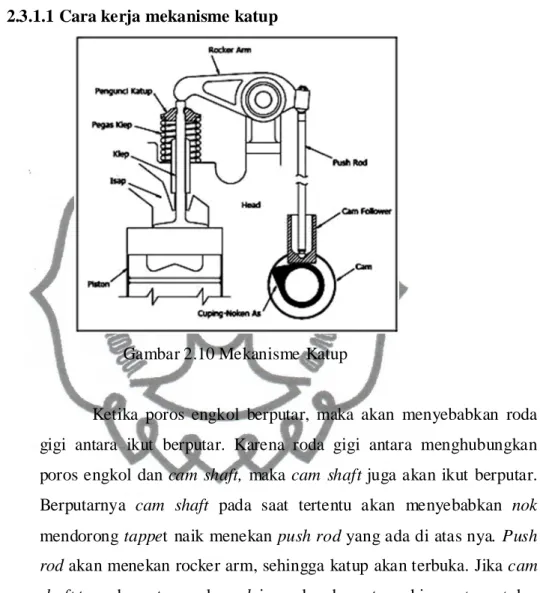

Gambar 2.10 Mekanisme Katub………..……….20
Gambar 2.11 Diagram Kerja Motor Diesel.……….21
Gambar 2.12 Mekanisme Katup Tipe Timing Belt.…..………22
Gambar 2.13 Mekanisme Katup Tipe Timing Gear…..………...22
Gambar 2.14 Mekanisme Katup Tipe Timing Gear …………..……….23
Gambar 2.15 Posisi Kopling……….………...24
Gambar 2.16 Cara Kerja Kopling….………...………25
Gambar 2.17 Tipe Kopling Mekanis……..………..25
Gambar 2.18 Tipe Kopling Hidrolik………26
Gambar 2.19 Propeller Shaft………..………..27
Gambar 2.20 Propeller Shaft Dengan Bearing Tengah..………28
Gambar 2.21 Perubahan Sudut Propeller Shaft ………..28
Gambar 2.22 Universal joint………29
Gambar 2.23 Putaran Propeller Shaft Diteruskan ke Differential..………30
Gambar 2.24 Final Gear………..31
Gambar 2.25 Hypoid Bevel Gear………...……….31
Gambar 2.26 Bagian-bagian Utama Differential …..………..32
Gambar 2.27 Differential saat Berjalan Lurus…..………...33
Gambar 2.28 Differential saat Membelok...………34
commit to user xi
Gambar 4.31 Pelepasan chasing differensial ….……….…42
Gambar 4.32 Pemeriksaan kelonggaran bantalan sambungan salib (universal joint)...42
Gambar 4.33 Pemeriksaan kebebasan aksial sambungansalib (universal joint)….……….43
Gambar 4.34 Pemeriksaan sambungan luncur …...……….43
Gambar 4.35 Pemeriksaan kebengkokan poros penggerak (propeller shaft)………..44
Gambar 4.36 Pemeriksaan Keolengan Roda Gigi Ring ………..44
Gambar 4.37 Pemeriksaan back lash roda gigi ring ………45
Gambar 4.38 Pemeriksaan backlash roda gigi samping ………..45
Gambar 4.39 Pengukuran beban mula pinion penggerak ………46
Gambar 4.40 Pemasangan packing baru ……….48
commit to user xii
DAFTAR TABEL
Table 2.1 Perbandingan Mesin Diesel Dengan Mesin Bensin……...………..11
Tabel 3.2 Pemeriksaan Secara Visual pada Propeller Shaft….……….……..36
Tabel 3.3 Pemeriksaan Secara Visual pada Universal Joint dan Differensial……….37
Table 4.4 pemeriksaan Poros Propeller dan Universal Joint………...56
commit to user
1
PENDAHULUAN
1.1 Latar Belakang Masalah
Kondisi sistem pemindah daya pada mobil chevrolet luv mengalami penurunan performa setelah dioperasikan beberapa tahun. Performa pada sistem pemindah daya pada mobil chevrolet luv ini diketahui mengalami penurunan pada saat dilakukan pengetesan. Bagian yang mengalami penurunan performa adalah pada bagian poros propeller dan pada bagian
differential. Pada bagian poros propeller dirasakan terdapat getaran yang
sangat keras. Pada bagian differential terdengar suara gesekan gigi yang terdengar sangat keras saat mobil dijalankan dan terdapat tumpahan oli yang keluar dari bagian bawah rumah aksel. Sehingga diperlukan perbaikan dan pengecekan berkala yang sesuai dengan buku panduan perbaikan, agar sistem pemindah daya pada mobil chevrolet luv ini bisa dioperasikan dan mampu bekerja secara maksimal.
Berdasar uraian di atas, mengingat pentingnya sistem pemindah daya bagi sebuah mobil maka penulis memilih judul “REKONDISI SISTEM PEMINDAH DAYA CHEVROLET LUV” dengan sub-topik sistem pemindah daya (propeller shaft, universal joint dan differential).
1.2 Perumusan Masalah
Berdasarkan latar belakang masalah yang diuraikan diatas, maka dapat dirumuskan permasalahan sebagai berikut : Bagaimana cara perekondisian terhadap komponen-komponen sistem pemindah daya (propeller shaft,
commit to user
1.3 Batasan Masalah
Berdasarkan rumusan masalah diatas agar permasalahan yang dibahas tidak melebar, maka batasan-batasan masalah proyek akhir ini adalah :
1. Pembatasan pada pembongkaran komponen-komponen sistem
pemindah daya (propeller shaft, universal joint dan differential).
2. Pembatasan pada pemeriksaan komponen-komponen sistem pemindah daya (propeller shaft, universal joint dan differential).
1.4 Tujuan Proyek Akhir
Tujuan dari pelaksanaan proyek akhir ini adalah :
1. Untuk mengetahui bagaimana cara kerja dan fungsi dari komponen sistem pemindah daya (propeller shaft, universal joint dan
differential).
2. Untuk mengetahui komponen-komponen yang ada pada sistem
pemindah daya (propeller shaft, universal joint dan differential). 3. Untuk melaksanakan perekondisian sistem pemindah daya (propeller
shaft, universal joint dan differential).
1.5 Manfaat Proyek Akhir
Disamping mempunyai tujuan, pembuatan proyek akhir ini juga mempunyai manfaat, sehingga hasil yang akan dicapai dari kegiatan tersebut tidak sia-sia. Adapun manfaat dari proyek akhir ini meliputi :
1. Manfaat Praktis
Dapat menambah pengetahuan dan pengalaman tentang melaksanakan rekondisi mesin chevrolet luv dan rekondisi sistem pemindah daya
(propeller shaft, universal joint dan differential).
2. Manfaat Teoritis
Diharapkan dari pembuatan proyek akhir ini akan menambah wawasan penelaah ilmiah yang dapat digunakan dalam penulisan ilmiah di bidang mesin khususnya bidang mesin otomotif.
commit to user
Data-data yang didapatkan penulis sebagai bahan-bahan dalam penyusunan Laporan Tugas Akhir ini dilakukan dengan metode sebagai berikut:
1. Metode observasi
Metode ini dilakukan dengan cara mengadakan pengamatan langsung dan mencatat secara langsung pada obyek yang diteliti atau dibuat.
2. Metode wawancara
Metode ini dilakukan dengan mengajukan pertanyaan secara langsung kepada narasumber atau kepada pihak-pihak lain yang dapat memberikan informasi sehingga membantu dalam penulisan laporan ini.
3. Metode literatur
Metode ini dilakukan dengan mengumpulkan data-data yang berasal dari buku-buku yang ada kaitannya dengan obyek penelitian.
1.7 Sistematika Penulisan
Laporan penulisan Proyek Akhir ini disusun dengan sistematika sebagai berikut:
BAB I PENDAHULUAN
Bab ini berisi tentang latar belakang, perumusan masalah, batasan masalah, tujuan proyek akhir, manfaat proyek akhir, metode penulisan, dan sistematika penulisan.
BAB II DASAR TEORI
Bab ini berisi tentang gambaran tentang mesin diesel dan sistem pemindah daya (propeller shaft, universal joint dan
differential), baik pengertian maupun
commit to user
BAB III PERENCANAAN DAN GAMBAR
Bab ini berisi tentang perencanaan dari proses pengerjaan proyek akhir dan gambar komponen-komponen.
BAB IV PROSES PENGERJAAN
Bab ini berisi tentang tahapan-tahapan pengerjaan proses perekondisian sistem pemindah daya (propeller shaft, universal
joint, dan differential).
BAB V PENUTUP
Bab ini berisi tentang kesimpulan dan saran. DAFTAR PUSTAKA
commit to user BAB II DASAR TEORI
2.1 GAMBARAN UMUM TENTANG MESIN DIESEL 2.1.1 Penjelasan Mesin Diesel
Kata Diesel berasal dari nama seorang insinyur dari Jerman yang menemukan mesin ini pada tahun 1893, yaitu Dr. Rudolf Diesel. Ia mendapatkan paten (RP 67207) berjudul 'Arbeitsverfahren und für Ausführungsart Verbrennungsmaschinen'. Pada waktu itu mesin tersebut tergantung pada panas yang dihasilkan pada saat kompresi untuk menyalakan bahan bakar. Bahan bakar ini diteruskan ke silinder oleh tekanan udara pada akhir kompresi.
Pada tahun 1924, Robert Bosch, seorang insinyur dari Jerman, mencoba mengembangkan pompa injeksi dengan menggunakan metode tekanan udara yang akhirnya berhasil menyempurnakan ide dari Rudolf Diesel. Keberhasilan Robert Bosch dengan mesin dieselnya tersebut sampai saat ini digunakan oleh masyarakat.
Motor diesel adalah motor bakar yang berbeda dengan motor bensin, proses penyalaan bukan dengan loncatan api listrik. Pada langkah hisap hanyalah udara saja yang masuk ke dalam silinder. Pada waktu torak hampir mencapai titik mati atas (TMA) bahan bakar disemprotkan ke dalam silinder. Terjadilah proses penyalaan bahan bakar, pada saat udara di dalam silinder sudah bertemperatur tinggi. Persyaratan ini dapat dipenuhi apabila digunakan tekanan udara (kompresi) yang cukup tinggi, dan bahan bakar harus berkabut dengan halus.
Untuk mengkabutkan bahan bakar dengan halus digunakan peralatan injeksi bahan bakar. Alat ini digunakan untuk mengkabutkan bahan bakar pada ruang bakar dengan volume dan saat penyemprotan tertentu sesuai dengan putaran mesin. Selain itu juga berfungsi
commit to user
6
membagikan bahan bakar pada tiap-tiap silinder sesuai urutan pengapian mesin. Sistem injeksi bahan bakar diesel berfungsi untuk melayani kebutuhan bahan bakar selama motor diesel tersebut bekerja.
Proses pembakaran tidak terjadi sekaligus tetapi memerlukan waktu dan terjadi dalam beberapa tahap. Di samping itu pembakaran akan berlangsung antara 30-40 derajat sudut engkol. Di bawah ini merupakan grafik tekanan dengan sudut engkol yang menggambarkan secara grafis periode saat pembakaran.
commit to user
Proses pembakaran dibagi menjadi 4 periode: a) Periode 1
Waktu pembakaran tertunda (ignition delay) (A -B) Pada periode ini disebut fase persiapan pembakaran, karena partikel-partikel bahan bakar yang diinjeksikan bercampur dengan udara di dalam silinder agar mudah terbakar.
b) Periode 2
Perambatan api (B-C) Pada periode 2 ini campuran bahan bakar dan udara tersebut akan terbakar di beberapa tempat. Nyala api akan merambat dengan kecepatan tinggi sehingga seolah-olah campuran terbakar sekaligus, sehingga menyebabkan tekanan dalam silinder naik. Periode ini sering disebut pembakaran letup.
c) Periode 3
Pembakaran langsung (C-D) Akibat nyala api dalam silinder, maka bahan bakar yang diinjeksikan langsung terbakar. Pembakaran langsung ini dapat dikontrol dari jumlah bahan bakar yang diinjeksikan, sehingga periode ini sering disebut periode pembakaran dikontrol.
d) Periode 4
Pembakaran lanjut (D-E) Injeksi berakhir di titik D, tetapi bahan bakar belum terbakar semua. Jadi walaupun injeksi telah berakhir, pembakaran masih tetap berlangsung. Bila pembakaran lanjut terlalu lama, temperatur gas buang akan tinggi menyebabkan efisiensi panas turun.
Dibandingkan dengan motor bensin pada motor diesel mempunyai keuntungan dan kerugian sebagai berikut :
commit to user
8
· Keuntungan
a. Mesin diesel tidak memerlukan electric igniter karena proses pembakaran dilakukan oleh udara bertekanan tinggi. Hal ini berarti mesin diesel memiliki tingkat kesulitan perbaikan lebih kecil dari pada mesin bensin.
b. Penggunaan bahan bakar pada mesin diesel lebih ekonomis dari pada mesin bensin, hal ini dikarenakan rasio kompresinya lebih tinggi dari pada mesin bensin dan dikerenakan efisiensi thermal. Sehingga kemungkinan bahan bakar terbakar sempurna lebih tinggi dari pada bensin.
· Kerugian
a. Tekanan pembakaran maksimum lebih besar dari mesin bensin. Hal ini berarti bahwa suara dan getaran mesin diesel lebih besar. b. Tekanan pembakarannya yang lebih tinggi, maka mesin diesel harus dibuat dari bahan yang tahan tekanan tinggi dan harus mempunyai struktur yang sangat kuat. Hal ini berarti bahwa untuk daya kuda yang sama,mesin diesel jauh lebih berat dari pada mesin bensin dan biaya pembuatannya pun jadi lebih lama dan mahal.
c. Mesin diesel memerlukan sistem injeksi bahan bakar yang presisi. Dan ini berarti bahwa harganya lebih mahal dan memerlukan pemeliharaan yang lebih cermat dibanding mesin bensin.
d. Mesin diesel mempunyai perbandingan kompresi yang lebih tinggi dan membutuhkan gaya lebih besar untuk memutarnya. Oleh karena itu mesin diesel memerlukan alat pemutar seperti motor stater dan baterai yang berkapasitas lebih besar.
commit to user
Terdapat beberapa alasan mengapa mesin diesel tidak hanya menyaingi mesin motor bakar yang lain tetapi dalam banyak hal mengusai medan. Kelas pelayanan adalah faktor penting dalam banyak kasus.Salah satu penggunaan yang menonjol dari mesin diesel adalah transportasi, di darat dan di air, pada truck, kereta rel, lokomotif, perahu dan kapal. Dalam banyak hal instalasi ukuran kecil dan sedang, pada pertanian dan perusahaan indrusti kecil, maka kesederhanaan dan biaya rendah dari operasi menentukan bahwa pemakaian mesin diesel sangat cocok digunakan karena konsumsi bahan bakar diesel lebih hemat dan memerlukan biaya operasional yang lebih murah.
2.1.2 Cara Kerja Mesin Diesel
Seperti pada motor empat langkah dengan bahan bakar bensin, motor diesel empat langkah juga memiliki sistem putaran mesin yang sama dengan motor bensin empat langkah. Yaitu dalam empat langkah selama dua putaran poros engkol (720°). Berturut-turut dalam silinder terdapat langkah hisap, langkah kompresi, langkah pembakaran dan langkah buang.
Cara kerja dari motor diesel empat langkah yaitu pada langkah hisap, udara dimasukkan ke dalam silinder. Piston membentuk kevakuman di dalam silinder seperti pada motor bensin, piston bergerak ke bawah dari TMA ke TMB. Kevakuman dalam ruang bakar menyebabkan udara masuk atau terhisap ke dalam silinder melalui katup masuk yang terbuka disekitar awal langkah hisap dan akan terbuka sampai torak mencapai TMB.
Pada langkah kompresi, piston bergerak dari titik mati bawah menuju titik mati atas, pada saat ini kedua katup tertutup sehingga udara yang ada dalam silinder dapat dimampatkan dengan kuat dan menyebabkan temperatur naik sekitar 500-800°C.
Pada akhir langkah kompresi sebelum torak mencapai TMA, bahan bakar cair disemprotkan ke dalam udara panas dalam silinder, bahan bakar
commit to user
10
menyala dan terbakar sehingga menaikkan takanan dalam silinder, langkah ini disebut langkah kerja. Gas panas mendorong torak menuju TMB, gas mengembang dari volume silinder yang kemudian meneruskan energi yang timbul pada batang torak dan poros yang kemudian dirubah menjadi gerak putar memberi tenaga pada mesin.
Gambar 2.2 Cara Kerja Mesin Diesel
Pada langkah buang katup pembuangan terbuka. Torak bergerak dari TMB ke TMA dan mendorong gas-gas hasil pembakaran ke luar melalui katup buang yang terbuka. Selama mesin menyelesaikan empat langkah (hisap, kompresi, pembakaran dan buang) poros engkol berputar dua kali dan menghasilkan satu tenaga. Ini disebut dengan siklus diesel empat langkah.
Tabel di bawah ini menunjukkan perbandingan antara mesin diesel dengan mesin bensin.
commit to user
Tabel 2.1 Perbandingan Mesin Diesel Dengan Mesin Bensin
Item Mesin Bensin Mensin Diesel
Langkah Hisap Campuran udara bahan bakar dihisap ke dalam
Hanya udara yang dihisap masuk
Langkah Kompresi Piston mengkompresikan campuran udara bahan bakar
Piston mengkompresikan udara untuk menaikkan tekanan dan temperatur Langkah
Pembakaran
Busi menyalakan campuran udara yang bertekanan
Bahan bakar disemprotkan ke dalam udara yang bertemperatur dan bertekanan tinggi sehingga terbakar sendirinya
Langkah Buang Piston mendorong gas buang ke luar silinder
Piston mendorong gas buang ke luar silinder
Pengatur Output Tenaga
Diatur oleh banyaknya campuran udara dan bahan bakar yang dimasukkan
Diatur oleh banyaknya bahan bakar yang diinjeksikan
2.2 BAGIAN-BAGIAN MESIN DIESEL 2.2.1 Komponen mesin bagian luar
Bagian komponen luar pada mesin diesel dapat dilihat seperti pada gambar 2.3 dan gambar 2.4
commit to user
12
Gambar 2.3 Komponen mesin bagian luar (kiri)
Keterangan :
1. Pengukur ketinggian oli 2. Alternator
3. Intake manifold 4. Exhaust manifold 5. Tutup silinder head 6. Fly wheel 5 3 1 4 2 12
commit to user
Gambar 2.4 Komponen mesin bagian luar (kanan)
Keterangan : 1. Kipas pendingin 2. Fan belt 3. Puli kipas 4. Pipa udara 5. Pipa injeksi 6. Nosel injeksi 7. Water hose 8. Saringan oli 9. Ventilasi udara 10.Water hose 11.Thermostat 6 5 10 11 8 7 9 2 3 1 4
commit to user
14
2.2.2 Komponen mesin bagian dalam
Bagian komponen dalam pada mesin diesel dapat diperiksa seperti pada gambar 2.5 berikut
Gambar 2.5 Komponen mesin bagian dalam
Keterangan : 1. Tappet
2. Poros engkol dan bantalannya 3. Metal samping 4. Main bearing 5. Sil oli 6. Plat belakang 7. Fly wheel 8. Plat depan 9. Poros kam
10.Piston dan tangkai piston 11.Metal jalan 12.Oiling jet 13.Pompa oli 14.Crank case 15.Gasket 16.Silinder head 17.Push rod
commit to user
Kepala Silinder (Cylinder Head) ditempatkan di atas blok silinder. Pada bagian bawah kepala silinder terdapat ruang bakar dan katup – katup. Karena perbandingan kompresinya lebih tinggi, ruang bakar motor diesel lebih kecil dari pada ruang bakar motor bensindan konstruksi nya lebih rumit. Kepala silinder harus tahan terhadap temperatur dan tekanan yang tinggi selama mesin bekerja. Oleh sebab itu umumnya kepala silinder di buat dari besi tuang. Cylinder head berfungsi sebagai dudukan mekanisme katup, injektor, dan glow plug juga sebagai ruang bakar.
Gambar 2.6 Kepala silinder
Dalam mesin diesel, kita mengenal ada 2 jenis ruang bakar, yaitu ruang bakar langsung dan ruang bakar tambahan.
Ruang bakar
Ruang bakar langsung
Ruang bakar tambahan
Tipe injeksi langsung
Tipe ruang bakar kamar depan Tipe kamar pusar
commit to user
34 a. Tipe Injeksi langsung (Direct Injection)
Injection nozzle menyemprotkan bahan bakar langsung ke ruang bakar utama (main combustion) yang terdapat di antara cylinder head dan piston. Ruang bakar yang ada pada bagian atas piston merupakan salah satu bentuk yang dirancang untuk meningkatkan efisiensi pembakaran.
Gambar 2.7 Ruang Bakar Pembakaran Langsung
· Keuntungan
1) Penampang permukaan ruang injeksi langsung yang kecil dapat mengurangi kerugian panas, sehingga menaikkan temperatur udara yang dikompresikan dan menyempurnakan pembakaran. Pada tipe ini pemanasan awal tidak diperlukan untuk start dengan suhu udara sekitarnya normal. Efisiensi panas yang tinggi dapat juga meningkatkan output dan menghemat bahan bakar.
2) Struktur cylinder head yang lebih sederhana, jadi kemungkinan deformasi karena panas akan lebih kecil.
injektor
commit to user
· Kerugian
1) Pompa injeksi harus mampu menghasilkan tekanan tinggi yang diperlukan untuk mengatomisasikan bahan bakar dengan memaksanya keluar dari nosel tipe berlubang banyak.
2) Kecepatan maksimumnya lebih rendah karena pusaran campuran bahan bakar lebih kecil dari pada tipe ruang bakar indirect injection.
3) Tekanan pembakaran yang tinggi menimbulkan suara yang lebih keras dan resiko diesel knocking lebih besar.
4) Mesin sangat peka terhadap kualitas bahan bakar, biasanya diperlukan bahan bakar yang bermutu tinggi.
b. Tipe Injeksi Tak Langsung Dengan Ruang Bakar Kamar Depan
Bahan bakar disemprotkan oleh nosel injeksi ke kamar depan. Sebagian akan terbakar di tempat, dan sisa bahan bakar yang tidak terbakar ditekan melalui saluran kecil antara ruang bakar kamar depan dan ruang bakar utama dan selanjutnya terurai menjadi partikel yang halus dan terbakar habis di ruang bakar utama.
commit to user
34 Gambar 2.8 Ruang Bakar Kamar Depan
· Keuntungan
1) Pemakaian jenis bahan bakar lebih luas. Bahan bakar yang relatif kurang baik dapat digunakan dengan asap pembakaran yang tidak pekat.
2) Mudah pemeliharaanya karena tekanan injeksi bahan bakar relatif rendah dan mesin tidak begitu peka terhadap perubahan timing injeksi. 3) Kerja mesin lebih tenang dan resiko diesel knocking dapat dikurangi. · Kerugian
1) Biaya pembuatannya lebih tinggi karena bentuk silindernya lebih rumit. 2) Starter mesin sulit oleh karena itu diperlukan glow plug.
3) Pemakaian bahan bakar lebih boros
c. Tipe Injeksi Tak Langsung Dengan Ruang Bakar Tipe Kamar Pusar
Kamar pusar di kontruksi miring/tangensial. Udara yang dikompresikan oleh piston memasuki kamar pusar dan membentuk aliran turbulensi di tempat bahan bakar yang dinjeksikan. Sebagian dari bahan bakar yang belum terbakar akan mengalir ke ruang utama melalui saluran transfer untuk menyelesaikan pembakaran.
commit to user
Gambar 2.9 Tipe Ruang Bakar Kamar Pusar
· Keuntungan
1) Dapat dicapai kecepatan mesin yang tinggi karana turbulensi kompresinya tinggi.
2) Tingkat kecepatan mesin lebih tinggi dan operasinya yang halus membuatnya banyak digunakan untuk mobil penumpang.
· Kerugian
1) Diesel knocking akan lebih besar pada kecepatan rendah.
2) Efisiensi panas dan konsumsi bahan bakarnya lebih buruk dari pada sistem injeksi langsung
3) Menggunakan busi pijar, tetapi kurang efektif untuk kamar pusar yang besar, karena mesin tidak mudah di starter.
Bagian – bagian : 1. Injektor
2. Busi pijar 3. Ruang bakar 4. saluran Penghubung
commit to user
34
2.3.1 Mekanisme katup
2.3.1.1 Cara kerja mekanisme katup
Gambar 2.10 Mekanisme Katup
Ketika poros engkol berputar, maka akan menyebabkan roda gigi antara ikut berputar. Karena roda gigi antara menghubungkan poros engkol dan cam shaft, maka cam shaft juga akan ikut berputar. Berputarnya cam shaft pada saat tertentu akan menyebabkan nok mendorong tappet naik menekan push rod yang ada di atas nya. Push rod akan menekan rocker arm, sehingga katup akan terbuka. Jika cam shaft terus berputar, maka nok juga akan berputar sehingga tappet dan push rod akan bebas dan akan kembali ke bawah karena adanya tekanan pegas pada katup. Setiap cam shaft berputar satu kali, akan membuka dan menutup katup hisap dan katup buang satu kali pada setiap 2 putaran poros engkol.
Langkah ini terjadi pada katup hisap maupun katup buang saat membuka dan menutupnya daun katup yang mempunyai waktu berbeda sesuai dengan langkah mesin. Untuk mesin diesel katup
commit to user
masuk terbuka kurang lebih saat 10° putaran sudut poros engkol sebelum TMA dan katup masuk akan menutup saat 49° derajat setelah TMB. Sedang katup buang terbuka saat 46° sebelum TMB dan katub buang akan menutup saat 13° sesudah TMA.
Kelambatan menutup katup masuk ini dimaksudkan agar kelambatan masuknya udara dapat dimanfaatkan sebesar-besarnya. Saat membukanya katup buang juga dipercepat untuk memaksimalkan pembuangan gas sisa pembakaran.
Gambar 2.11 Diagram Kerja Motor Diesel
2.3.1.2 Metode penggerakan katup
Pada saat ini, terdapat 3 cara penggerakan katup yang kita kenal, yaitu timing belt, timing gear, dan timing chain. Pada mesin diesel metode penggerakan katup hanya menggunakan timing gear dan timing chain saja, hal ini dikarenakan pada mesin diesel tenaga yang dihasilkan pembakaran lebih besar dari pada motor bensin, sehingga apabila menggunakan timing belt tidak akan awet.
commit to user
34 Pada tipe ini untuk memutar camshaft digunakan sabuk yang dihubungkan ke poros engkol. Timing belt terbuat dari fiberglass yang diperkuat dengan karet. Keuntungannya adalah tidak membutuhkan pelumasan dan relatif lebih halus suaranya dibanding tipe lainnya.
Gambar 2.12 Mekanisme katup tipe timing belt
b) Tipe timing gear
Tipe ini digunakan pada mekanisme katup jenis mesin OHV (over head valve), yang letak cam shaft nya di bawah blok silinder. Timing gear biasanya menimbulkan bunyi yang paling berisik di antara tipe-tipe lainnya
commit to user
c) Tipe timing chain
Pada tipe ini cam shaft digerakkan oleh rantai dan hanya sedikit menimbulkan bunyi dibanding dengan timing gear dan jenis ini amat populer.
Tipe ini digunakan pada mesin OHC (over head camshaft) dan DOHC (double overhead camshaft) .Cam shaft terletak diatas kepala silinder dan digerakkan oleh rantai dan roda gigi sprocket yang dilumasi dengan oli.
Gambar 2. 14 Mekanisme katup tipe timing chain
2.4. KOPLING
2.4.1 Penjelasan Kopling
Kopling merupakan bagian yang sangat diperlukan pada kendaraan berbahan bakar bensin maupun berbahan bakar diesel. Kopling (clutch) ditempatkan diantara mesin dan transmisi, fungsinya untuk memutus dan menghubungkan tenaga atau putaran mesin dari mesin ke transmisi. Kopling memungkinkan penerusan tenaga mesin ke transmisi dapat berlangsung dengan lembut dan perlahan-lahan, agar gerak awal kendaraan dapat berlangsung dengan lembut dan begitu juga pada saat perpindahan roda-roda gigi transmisi.
commit to user
34
Gambar 2.15 Posisi kopling
2.4.2. Cara kerja kopling
A. Cara kerja kopling adalah sebagai berikut :
· Bila pedal kopling diinjak sebagian, tekanan pegas pada plat penekan berkurang, sehingga gesekan pada flywheel, presssure plate, dan plat kopling kecil maka kopling slip. Sehingga tenaga mesin yang dipindahkan ke input shaft hanya sebagian.
· Bila kopling ditekan penuh (gambar 2.31), gesekan akan hilang dan input shaft akan bebas (tidak dipengaruhi putaran mesin). · Bila pedal dilepas, pegas akan menekan plat penekan, akibatnya
plat kopling tidak slip dan putaran input shaft akan sama dengan putaran mesin.
commit to user
Gambar 2.16 Cara Kerja Kopling
B. Mekanisme penggerak 1) Tipe Kopling Mekanis
commit to user
34 Kopling mekanis terdiri dari bagian-bagian seperti gambar di atas. Pada tipe ini penginjakan pedal untuk membebaskan kopling diteruskan ke release fork melalui kabel pembebas (release cable). Sehingga konstruksinya lebih sederhana, tetapi kurang kuat bila digunakan untuk beban besar.
2) Tipe kopling hidrolis
Gambar 2.18 Tipe Kopling Hidrolik
Pada kopling tipe ini, pergerakan pedal kopling diubah oleh master silinder menjadi tekanan hidrolis, kemudian diteruskan ke garpu pembebas kopling (release fork) melalui silinder pembebas (release cylnder). Pada tipe ini diperlukan komponen-komponen yang lebih banyak bila dibandingkan dengan sistem mekanis, tetapi mampu memindahkan tenaga yang lebih besar, sehingga cocok untuk kendaraan-kendaraan besar.
Biasanya sebuah rancangan akan mempunyai sebuah kelebihan dan kekurangan, demikian juga dengan sistem kopling hidraulis ini. Untuk itu dapat diterangkan mengenai kelebihan dan kekurangan sistem kopling hidrolis, yaitu :
commit to user
· Kelebihan :
1. Kehilangan tenaga akibat gesekan lebih kecil, sehingga penekanan pedal kopling lebih ringan.
2. Pemindahan tenaga pedal kopling lebih cepat, sehingga kerja kopling lebih baik.
3. Penempatan pedal kopling dan master silinder mudah ditempatkan sesuai dengan keadaan.
· Kekurangan :
1. Konstruksinya lebih rumit
2. Kerja kopling akan terganggu atau tidak akan baik abila terjadi kebocoran atau terdapat kebocoran pada sistam kopling. 2.5 SISTEM PEMINDAH DAYA
2.5.1 Propeller Shaft dan Universal Joint 2.5.1.1 Pengertian Propeller Shaft
Propeller shaft berfungsi memindahkan tenaga atau putaran dari transmisi ke differensial. Transmisi umumnya terpasang pada chassis frame, sedangkan differensial dan sumbu belakang (rear axle) disangga oleh suspensi sejajar dengan roda belakang. Oleh sebab itu posisi differensial terhadap transmisi selalu berubah-ubah pada saat kendaraan berjalan, sesuai dengan permukaan jalan dan ukuran beban.
commit to user
34 Pada umumnya propeller dibuat dari tabung pipa baja yang memiliki tahanan terhadap gaya puntiran atau bengkok. Bandul pengimbang (balance weight) dipasang pada bagian luar pipa dengan tujuan untuk keseimbangan pada waktu berputar. Propeller shaft terdiri dari satu pipa yang mempunyai penghubung yang terpasang pada kedua ujung yang berbentuk universal joint.
Ada juga tipe propeller shaft dua pipa dengan tiga joint sebagai penghubungnya. Dan pada bagian tengah biasanya menggunakan bearing tengah yang bertujuan untuk mengurangi getaran dan bunyi, seperti pada gambar berikut
Gambar 2.20 Propeller shaft dengan bearing tengah
commit to user 2.5.1.2 Universal Joint
Fungsi universal joint adalah untuk meredam perubahan sudut dan untuk melembutkan perpindahan dari transmisi ke differensial. Ada dua tipe universal joint, yaitu; universal joint tipe solid bearing cup yang dapat dibongkar dan universal joint tipe shell bearing yang tidak bisa dibongkar.
Gambar 2.22 Universal Joint
2.5.2 Differensial 2.5.2.1 Uraian
Bila kendaraan sedang membelok, maka roda belakang sebagai roda-roda penggerak (untuk kendaraan mesin depan penggerak belakang / front engine rear drive) atau roda-roda depan (untuk kendaraan mesin depan penggerak depan / frontengine pront drive) mempunyai putaran yang berbeda antara roda kiri dan roda kanan. Karena jika putarannya sama akan memungkinkan poros roda akan patah dan kendaraan tidak akan berjalan dengan baik, karena salah satu ban akan terseret. Begitu juga jika kendaraan berjalan pada kondisi jalan yang tidak rata, sehingga gaya geseknya tidak sama maka putaran ban akan mengalami perbedaan. Perbedaan putaran roda-roda ini disebabkan adanya bagian dari sistem pemindah daya
Universal joint
commit to user
34 yang disebut dengan differensial. Dengan adanya differensial, maka kendaraan akan tetap berjalan dengan stabil pada saat membelok atau keadaan jalan yang bagaimanapun.
Gambar 2.23 Putaran Propeller shaft diteruskan ke differensial
2.5.2.2 Konstruksi Differensial
Pada dasarnya sebuah konstruksi differensial dibagi menjadi dua bagian besar, yaitu :
a) Final Gear
Yaitu perkaitan gigi-gigi penggerak (drive pinion gear) dengan gigi yang digerakkan (ring gear). Fungsi final gear adalah :
· Memperbesar momen · Merubah arah putaran
Torsi yang dihasilkan transmisi tidak cukup untuk menggerakkan kendaraan pada saat-saat tertentu, oleh karena itu final gear membantu menambah torsi. Dengan
commit to user
bertambahnya torsi, maka putaran poros roda belakang akan berkurang, jadi disamping berfungsi untuk menambah momen pada roda-roda belakang, final gear juga berfungsi mengurangi putaran roda belakang.
Umumnya beberapa pabrikan mobil, menggunakan final gear tipe hypoid bevel gear, pada tipe ini terdapat offset antara ring gear yang berhubungan dengan pinion gear, jadi garis tengah pinion gear dan ring gear tidak segaris. Garis tengah pinion gear berada di bawah garis tengah horizontal ring gear.
Gambar 2.24 Final Gear
Gambar 2.25 Hypoid Bevel Gear · Keuntungan dari hypoid bevel gear :
a. Hypoid bevel gear berguna untuk memperbesar torsi yang diteruskan ke roda-roda
commit to user
34 b. Dengan rendahnya dudukan propeller shaft, maka letak transmisi bisa lebih rendah dan akhirnya titik berat kendaraan secara keseluruhan lebih rendah sehingga faktor keamanan lebih tinggi. c. Kerja differensial lebih baik, bunyi yang dihasilkan tidak berisik. · Kerugian dari hypoid bevel gear :
a. Pada tipe ini dibutuhkan oli yang spesial sesuai dengan bentuk gigi-giginya.
b. Cara membuat gigi sukar, sehingga biaya produksinya lebih mahal.
b. Differensial Gear
Roda kanan dan roda kiri tidak selalu berputar pada kecepatan yang sama disebabkan oleh kondisi jalan, terutama pada saat kendaraan berbelok. Untuk itulah dibutuhkan bagian khusus yang dapat memutar roda-roda pada kecepatan yang berbeda. Untuk memungkinkan didapatkannya putaran yang berbeda antara satu roda penggerak dengan roda penggerak sisi lainnya, maka dirancanglah sebuah gigi yang disebut dengan differensial gear (gigi pembeda putaran).
commit to user 2.5.2.3 Cara Kerja Differensial
A. Saat jalan lurus
Pada saat gesekan roda kiri dan roda kanan sama besar, maka differensial case, pinion gear dan side gear merupakan satu unit (differensial pinion, differensial side gear, dan shaft berputar satu unit secara bersama-sama dengan ring gear). Sehingga pada saat differensial case berputar, side gear akan berputar pada arah dan besar putaran yang sama. Pada saat ini pinion gear tidak berputar pada porosnya akan tetapi hanya berputar bersama-sama dengan differensial case. Akibatnya poros roda belakang akan berputar searah dengan putaran side gear.
commit to user
34 B. Saat membelok
Gambar 2.28 Differensial saat membelok
Berikut dijelaskan cara kerja differensial pada saat kendaraan dalam kondisi membelok, pada saat itu beban roda kiri lebih besar dari pada beban roda kanan. Apabila differensial case diputar oleh ring gear akibatnya pinion gear akan berputar pada porosnya, dalam keadaan ini hanya side gear sebelah kanan yang berputar sedangkan side gear sebelah kiri tidak berputar, sehingga semua putaran diteruskan pada poros roda sebelah kanan. Akibatnya poros roda sebelah kanan akan berputar lebih cepat daripada putaran poros sebelah kiri. Pinion gear selain berputar pada porosnya juga mengelilingi side gear sebelah kiri dan memutar side gear sebelah kanan.
commit to user 35
PERENCANAAN DAN GAMBAR
3.1
Pemerikasaan dan Uji Performance KomponenSetiap kendaraan yang akan dilakukan perbaikan tentunya memiliki masalah pada salah satu atau beberapa komponen yang terdapat pada kendaraan tersebut. Masalah atau kerusakan yang terjadi pada komponen suatu kendaraan bisa diketahui dengan melakukan pemeriksaan kondisi kendaraan tersebut sebelum dilakukan perbaikan. Pemeriksaan kondisi tersebut dapat dilakukan secara visual pada komponen kendaraan, pembongkaran komponen, dan juga dapat dilakukan dengan uji performa kendaraan tersebut. Umumnya pemeriksaan dilakukan dengan uji performa kendaraan untuk mengecek apakah ada kejanggalan pada beberapa komponen sebelum dilakukan pembongkaran atau penggantian komponen.
Pemeriksaan dan uji performa mobil Chevrolet Luv dilakukan pada tahap awal pengerjaan untuk mengetahui kondisi sebenarnya dari sistem pemindah daya mobil Chevrolet Luv, dan juga untuk menentukan penanganan yang akan dilakukan apabila terdapat kerusakan-kerusakan. Pemeriksaa kondisi komponen sistem pemindah daya dilakukan secara visual dan uji performa. Jika dirasakan terdapat kejanggalan pada komponen maka langkah yang harus dilakukan adalah mengeceknya secara visual. Untuk uji performa yang dilakukan pada sistem pemindah daya dengan cara menjalankan mobil dan mendengarkan suara yang dikeluarkan dari sistem pemindah daya, apakah terdengar suara kerusakan yang dikeluarkan oleh sistem pemindah daya pada saat mobil dijalankan. Apabila terdapat kejanggalan atau terdapat kerusakan yang dapat diketahui secara visual, maka langkah pembongkaran harus segera dilakukan untuk mengganti komponen yang rusak.
Pemeriksaan dan uji performa pada komponen sistem pemindah daya mobil Chevrolet Luv dapat dilihat pada tabel berikut :
commit to user
Tabel 3.2. Pemeriksaan secara visual pada Propeller Shaft
Komponen Langkah Pemeriksaan dah hasil pemeriksaan
Poros sambungan luncur Mengamati kondisi dari sambungan luncur yang tersambung dengan output daya pada bagian belakang transmisi. Dari pemeriksaan yang dilakukan secara visual, terdapat kebocoran oli
transmisi yang mengalir menuju poros
sambungan luncur. Sehingga mengakibatkan poros sambungan luncur kelihatan tidak bersih, karena kebocoran dari oli transmisi.
Propeller Shaft Mengamati kondisi dari propeller shaft secara
visual. Dari pemeriksaan secara visual tidak begitu kelihatan kebengkokan dari propeller
shaft. Sehingga perlu dilakukan pengukuran
dengan alat dan harus dilakukan penurunan
propeller shaft dari mobil.
Bearing tengah Mengamati dengan cara menggerakkan propeller
shaft yang tersambung dengan bearing tengah.
Sehingga apabila terdapat kebebasan yang dikarenakan kerusakan dari bearing tengah akan terlihat apakah ada kerusakan atau tidak. Dari pemeriksaan secara visual tidak terdapat kebebasan yang dihasilkan oleh bearing tengah. Sambungan baut
propeller shaft 1 dengan
propeller shaft 2
Mengamati sambungan poros propeller shaft yang tersambung oleh mur dan baut terdapat kerusakan secara visual. Dari hasil pemeriksaan secara visual terdapat mur dan baut yang hilang. Sehingga ada sedikit kebebasan dan jika tidak segera diganti dengan mur dan baut yang baru, maka propeller shaft akan mengalami kerusakan.
commit to user
Komponen Langkah Pemeriksaan dah hasil pemeriksaan
Universal joint Mengamati kondisi universal joint secara visual
apakah terdapat kerusakan pada bearing atau pada pengunci bearing. Dari pengamatan secara visual hasilnya mungkin tidak bisa dijadikan tolok ukur. Sehingga perlu dilakukan penurunan
komponen dari mobil untuk dilakukan
pemeriksaan sesuai manual book.
Differential Mengamati kondisi visual dengan cara melihat
bagian luar rumah gigi differential dan
melakukan pengamatan dengan cara
mendengarkan bunyi gesekan gigi differential
pada saat mobil dijalankan. Dari hasil pemeriksaan secara visual, terdapat kebocoran
oli differential. Dan terdengar gesekan gigi
differensial yang sangat keras, hal ini disebabkan
habisnya oli differential kerena bocor, sehingga gesekan antar gigi differential terdengar.
3.2 Rencana Perbaikan Sistem Pemindah Daya (propeller shaft, universal
joint dan differential)
Untuk merekondisi kondisi sistem pemindah Chevrolet Luv, berdasar pada pemeriksaan-pemeriksaan di atas, maka rencana perbaikan yang akan kami lakukan untuk merekondisi sistem pemindah daya Chevrolet Luv adalah sebagai berikut:
1. Mencari manual book
Hal ini dilakukan agar dapat mengetahui standar suatu komponen apakah layak pakai atau harus diganti. Serta sebagai pedoman dalam pembongkaran sistem pemindah daya Chevrolet Luv.
commit to user
2. Melakukan proses penurunan komponen-komponen yang akan dibongkar.
3. Melakukan proses pembongkaran.
Pembongkaran dilakukan apabila ada kerusakan setelah dilakukan pemeriksaan secar visual.
4. Melakukan pemeriksaan dan pengukuran pada komponen-komponen sitem pemindah daya (propeller, universal joint dan differential). 5. Membuat check list dari komponen-komponen yang telah diperiksa. 6. Melakukan penggantian pada komponen yang sudah tidak sesuai
standar.
7. Merangkai kembali komponen-komponen yang telah dibongkar. 8. Mengecek dengan cara test drive.
3.3 Gambar
Untuk gambar komponen-komponen yang digambar adalah bagian dari subjudul yang telah ditetapkan yaitu sistem pemindah daya (propeller shaft, universal joint, dan differential), maka gambar komponen-komponen yang digambar hanya sebatas pada komponen-komponen-komponen-komponen sistem pemindah daya (propeller shaft, universal joint, dan differential) saja. Berikut adalah gambar komponen-komponen secara keseluruhan :
commit to user 39
PENGERJAAN DAN PEMBAHASAN
4.1. Pengerjaan
Proses pengerjaan sistem pemindah daya pada Chevrolet Luv yang dilakukan meliputi beberapa proses. Proses-proses tersebut antara lain : 1. Proses pengenalan kondisi awal propeller, universal joint, dan
differential sebelum dilakukan pembongkaran.
2. Proses pembongkaran.
3. Proses pencucian dan pengukuran komponen.
4. Proses pengecekan komponen dan penggantian komponen yang rusak 5. Proses pemasangan kembali.
4.1.1 Proses Pengenalan Kondisi Awal Sistem Pemindah Daya Sebelum
Dilakukan Pelepasan
Sebelum melakukan pelepasan komponen sistem pemindah daya, maka terlebih dahulu dilakukan test drive pada mobil untuk mengetahui kondisi dari mobil dan dari test drive tersebut dapat diketahui kondisi mobil yang tidak pas atau perlu perbaikan. Sehingga dari gejala-gejala yang timbul saat mobil melaju tersebut, kita dapat memprediksi bagian sistem pemindah daya dari mobil yang rusak dan dapat merencanakan proses perbaikan yang akan dilakukan.
Setelah melakukan uji coba pada saat mobil melaju, maka kerusakan-kerusakan yang terjadi antara lain: suara gesekan roda gigi pada differential terdengar dan terdapat tumpahan pelumas
differential, suara pada sambungan propeller 1 dengan propeller 2,
dan terdapat tumpahan pelumas pada propeller shaft yang tersambung dengan transmisi.
Dari kondisi-kondisi kerusakan di atas, maka kerusakan disebabkan pada packing differential terjadi kerusakan sehingga mengakibatkan kebocoran pelumas differential dan menimbulkan
commit to user
suara gesekan gigi differential terdengar sangat keras. Pada sambungan propeller shaft ada baut dan mur yang hilang sehingga menagkibatkan bunyi dan bergetarnya pada sambungan propeller. Pada pemindah daya sambungan propeller dengan transmisi terlihat mengeluarkan oli, hal ini disebabkan oleh seal transmisi yang berhubungan dengan poros propeller mengalami kerusakan.
4.1.2 Proses Pelepasan Komponen Sistem Pemindah Daya
Pelepasan komponen sistem pemindah daya dilakukan untuk memperbaiki atau mengganti komponen-komponen yang sudah rusak dan harus diganti. Sebelum melakukan pelepasan komponen sistem pemindah daya, ada beberapa hal yang harus dipersiapkan dan diperhatikan. Hal-hal tersebut antara lain:
a. Mempersiapkan segala peralatan yang diperlukan untuk proses pembongkaran. Dan memberikan tanda untuk mempermudah pada saat pemasangan.
b. Mempersiapkan suatu nampan atau bak yang akan digunakan untuk meletakkan komponen yang berukuran kecil, mencuci serta manata komponen-komponen yang telah dilepas. Dan untuk menguras pelumas differential yang lama.
c. Baik proses pelepasan maupun pemasangan komponen kembali harus sesuai prosedur (manual book).
d. Melepas maupun memasang menggunakan kunci yang sesuai. e. Menata komponen yang dibongkar dan menempatkannya pada
nampan agar memudahkan saat pemasangan.
Proses pelepasan komponen sistem pemindah daya dilakukan setelah oli garden dikuras terlebih dahulu. Pelepasan dilakukan dalam beberapa tahap. Berikut akan dijelaskan mengenai proses pelepasan sistem pemindah daya.
commit to user
Propeller, Universal Joint, dan Differential)
Urutan pelepasan komponen luar sistem pemindah daya adalah: 1. Memberikan tanda pada tiap-tiap sambungan agar pada saat
pemasangannya lebih mudah.
2. Melepas baut pengikat flens poros propeller yang tersambung pada differential.
Gambar 4.30 Pelepasan baut pengikat flens dengan kunci ring propeller dan differential
3. Melepas Baut pengunci dudukan poros propeller yang tersambung pada chassis.
4. Melepas poros propeller dari mobil kemudian menempatkannya berjauhan dengan mobil dan tempatkan di tempat yang bersih untuk melakukan proses pengecekan komponen. Gunakan penyumbat oli atau alat lainnya agar oli transmisi tidak tumpah.
5. Menguras pelumas differential dengan menggunakan nampan untuk wadah oli bekas.
6. Melepas rumah gigi differential dengan cara melepas seluruh mur pengunci yang berjumlah 10 buah. Setelah rumah gigi differential terlepas jauhkan dari mobil dan tempatkan di
commit to user
tempat yang bersih untuk melakukan proses pengecekan komponen.
Gambar 4.31 Pelepasan rumah gigi differential
7. Membersihkan seluruh komponen menggunakan bensin sebagai pembersihnya agar memudahkan proses pemeriksaan.
4.1.3 Pemereriksaan Komponen Sistem Pemindah Daya
4.1.3.1Pemeriksaan Poros Propeller dan Universal Joint
1. Melepas baut dan mur pengikat flens yang menghubungkan antara poros propeller 1 dengan poros propeller 2 dengan menggunakan kunci ring.
2. Memeriksa kelonggaran bantalan sambungan salib (universal joint)
Gambar 4.32 Pemeriksaan kelonggaran bantalan sambungan salib (universal joint)
commit to user joint)
Gambar 4.33 Pemeriksaan kebebasan aksial sambungan salib (universal joint)
4. Memeriksa sambungan luncur, bila tidak dapat meluncur dengan baik harus dibersihkan dan tidak boleh ada kebebasan radial
commit to user
5. Memeriksa kebengkokan poros penggerak (poros propeller)
Gambar 4.35 Pemeriksaan kebengkokan poros penggerak (poros propeller)
4.1.3.2Pemeriksaan Differensial
1. Memeriksa Keolengan Roda Gigi Ring. Menggunakan dial indicator, letakkan dial indikator pada punggung korona.
commit to user
dengan menggunakan tang jepit, letakkan spindle dial indicator pada salah satu permukaan gigi ring gear pada posisi tegak lurus, setting jarum dial indicator pada posisi 0, dan gerak – gerakkan ring gear dan baca penyimpangan jarum dial indicator.
Gambar 4.37 Pemeriksaan backlash roda gigi ring
3. Memeriksa backlash roda gigi samping. Menggunakan dial indicator, letakkan dial indicator pada roda gigi pinion sambil menahan salah satu roda gigi pinion terhadap bak differential.
commit to user
4. Mengukur beban mula pinion penggerak. Menggunakan kunci momen atau timbangan pegas, ukur beban mula dari backlash antara pinion penggerak dan roda gigi ring.
Gambar 4.39 Pengukuran beban mula pinion penggerak
4.1.4 Hasil Pemeriksaan Komponen Sistem Pemindah Daya
Dari pemeriksaan komponen sistem pemindah daya akan mendapatkan hasil pengukuran. Dari hasil yang diperoleh akan digunakan sebagai acuan apakah komponen masih layak pakai atau sudah tidak layak pakai sesuai standart yang didapat dari manual book. Standart yang digunakan adalah standart layaknya komponen sistem pemindah daya itu masih layal digunakan atau tidak.
4.1.4.1 Hasil Pemeriksaan pada Poros Propeller dan Universal Joint Setelah proses pemeriksaan komponen-komponen di atas selesai, maka hasil pengukuran dimasukkan pada check list berikut ini:
commit to user
jenis Pemeriksaan Batas Hasil Pemeriksaan
Pemeriksaan kelonggaran
bantalan sambungan salib
(universal joint)
0,02 mm 0,0075 mm
Pemeriksaan kebebasan
aksial sambungan salib
(universal joint)
0,02 mm 0,015 mm
Pemeriksaan kebengkokan
poros penggerak (poros
propeller)
0,6 mm 0,327 mm
4.1.4.2 Hasil Pemeriksaan pada Differential
Setelah proses pemeriksaan komponen-komponen di atas selesai, maka hasil pengukuran dimasukkan pada check list
berikut ini:
Table 4.5 Pemeriksaan Differential
jenis Pemeriksaan Batas Hasil Pemeriksaan
Pemeriksaan Keolengan
Roda Gigi Ring
0,07 mm 0,0234 mm
Pemeriksaan backlash roda gigi ring
0,13 – 0,18 mm
0,0148 mm
Pemeriksaan backlash roda gigi samping
0,05 – 0,20 mm
0,075 mm
Pengukuran beban mula pinion penggerak
commit to user
4.1.5 Pemasangan Komponen Sitem Pemindah Daya
Setelah dilakukan pelepsan dan pemeriksaan seluruh komponen sistem pemindah daya. Dan mendapatkan hasil pemeriksaan untuk dijadikan acuan standarisasi penggantian komponen yang sudah rusak.
Berikut adalah langkah pemasangan komponen sistem pemindah daya sekaligus penggantian komponen yang sudah rusak atau hilang :
1. Membuat packing differenstial, untuk menggantikan packing yang sudah rusak agar tidak menyebabkan kebocoran pelumas differential.
Gambar 4.40 Pemasangan packing baru
Setelah packing terpasang, kemudian memasang rumah gigi differential dan memasang mur pengunci dan mengencangkannya menggunakan kunci ring.
2. Memasang baut dan mur pengikat flens yang menghubungkan antara poros propeller 1 dengan poros propeller 2 dengan menggunakan kunci ring.
3. Mengganti seal transmisi karena sudah rusak.
Packing yang telah dibuat, untuk menggantikan packing yang lama
commit to user
pemasangan. Dan meberi vet baru pada bagian yang diberi tanda di bawah ini.
Gambar 4.41 Pemberian vet baru pada sambungan luncur
5. Memasang poros propeller sesuai dengan tanda yang sudah ditandai sebelumnya. Pemasangannya dilakukan dengan cara memasangkan sambungan luncur terlebih dahulu ke transmisi. 6. Memasang baut dan mur pengikat flens yang menghubungkan
antara differential dan propeller.
7. Mengisi pelumas differential dengan pelumas yang baru.
4.2Pembahasan
Dalam pembahasan ini, hanya komponen dari sistem pemindah daya (propeller, universal joint, dan differential) saja yang akan dibahas secara terperinci.
4.2.1 Analisa Pemeriksaan Kondisi Awal Sistem Pemindah Daya.
Dari hasil pengecekan kondisi awal sistem pemindah daya, maka diketahui kondisinya tidak menunjukkan kerusakan yang fatal. Hanya saja terdengar gesekan gigi differential yang tidak terlalu keras. Hal ini disebabkan kurangnya volume pelumas differential yang
commit to user
menyebabkan bunyi tersebut. Pada salah satu baut sambungan flens
propeller ada yang hilang dua. Sehingga menyebabkan goyangnya
poros propeller, dan membuat poros propeller tidak stabil saat mobil berjalan. Pada sambungan luncur yang berhubungan dengan tarsnsmisi terlihat ada tumpahan oli transmisi yang mengalir menuju ujung depan poros propeller. Hal ini disebabkan Karena rusaknya seal transmisi.
Dari kondisi-kondisi tersebut dapat dianalisa penyebab
kerusakannya, kemudian membuktikannya dengan proses
pembongkaran.
Beberapa hal tersebut dapat diakibatkan beberapa faktor, diantaranya: 1. Umur komponen itu sendiri yang mungkin sebelumnya tidak
mengalami proses perawatan secara berkala. Sehingga
menyebabkan kerusakan atau bahkan hilangnya beberapa komponen.
2. Penggunaan mobil yang kemungkinan terlalu sering digunakan atau penambahan beban yang terlalu over, dilihat dari tipe mobil yaitu tipe pick up. Yang menyebabkan masa dari komponen tersebut semakin pendek.
3. Jangka perwatan secara berkala yang tidak diperhatika oleh pemilik sebelumnya.
4.2.2Pemeriksaan dan Perbaikan Komponen Sistem Pemindah Daya.
1. Poros Propeller
Dari hasil pemeriksaan, diketahui bahwa pengukuran kebengkokan poros propeller masih dalam standart pengukuran sesuai manual book. Sehingga tidak ada proses penggantian poros
propeller yang lama dengan yang baru.
Untuk perbaikannya sendiri tidak dilakukan hanya dilakukan perawatan dengan cara pembersihan poros propeller menggunakan bensin.
commit to user
2. Universal Joint.
Dari hasil pemeriksaan, diketahui bahwa pengukuran kelonggaran bantalan sambungan dan kebebasan aksial universal joint masih dalam standat pengukuran sesuai manual book. Sehingga tidak ada proses penggantian universal joint yang lama dengan yang baru.
Untuk perbaikannya sendiri tidak dilakukan hanya dilakukan perawatan dengan cara pembersihan universal joint menggunakan bensin dan memberikan vet baru.
3. Differential
Dari hasil pemeriksaan, diketahui bahwa pemeriksaan keolengan roda gigi ring, pemeriksaan backlash roda gigi ring, pemeriksaan
backlash roda gigi samping, dan pengukuran beban mula pinion
penggerak masih dalam standat pengukuran sesuai manual book. Sehingga tidak ada proses penggantian komponen differential yang lama dengan yang baru.
Untuk perbaikannya sendiri tidak dilakukan hanya dilakukan perawatan dengan cara pembersihan komponen differential. Perbaikan hanya mengganti packing yang lama dengan yang baru dikarenakan kebocoran pelumas differential yang terjadi sebelumnya. Yang menyebabkan habisnya pelumas differential.
4.2.3Pengetesan Kondisi Sistem Pemindah Daya Setelah Proses
Perbaikan.
1. Suara dari gesekan gigi differential tidak terdengar. 2. Kebocoran pelumas differential sudah tidak terjadi.
3. Pada sambungan flens propeller 1 dengan propeller 2 sudah tidak ada getaran.
commit to user 52
BAB V
KESIMPILAN DAN SARAN
6.1 Kesimpulan
Setelah selesai melaksanakan proses rekondisi pada sistem pemindah daya Chevrolet Luv yang telah diuraikan di depan, maka dapat diambil kesimpulan sebagai berikut :
1. Proses perekondisian sistem pemindah daya Chevrolet Luv dilakukan dengan beberapa tahapan yaitu perencanaan, pembongkaran sitem pemindah daya, pemeriksaan dan pemasangan kembali.
2. Pada proses pemeriksaan beberapa komponen dalam sistem pemindah daya, keseluruhan komponennya masih dalam batas standar pengukuran pada Manual Book. Jadi tidak dilakukan penggantian komponen dalam dikarenakan masih berada didalam batas standar.
3. Dari hasil pemeriksaan bagian yang harus diganti adalah seal pada sambungan luncur propeller shaft, packing pada differential dan Baut pengikat propeller shaft.
6.2Saran
Setelah selesai melaksanakan proses rekondisi pada sistem pemindah daya Chevrolet Luv yang telah diuraikan di depan, maka penulis memberikan saran sebagai berikut :
1. Perawatan sistem pemindah daya harus dilakukan secara berkala untuk tetap menjaga kondisi komponen tetap dalam kondisi maksimal dan keawetan komponen juga tetap terjaga.
2. Perawatan yang wajib dilakukan adalah penggantian pelumas pada differential
dan pengisian vet pada neapleuniversal joint secara berkala. 3. Pengecekan kekencangan baut pengunci propeller shaft.
