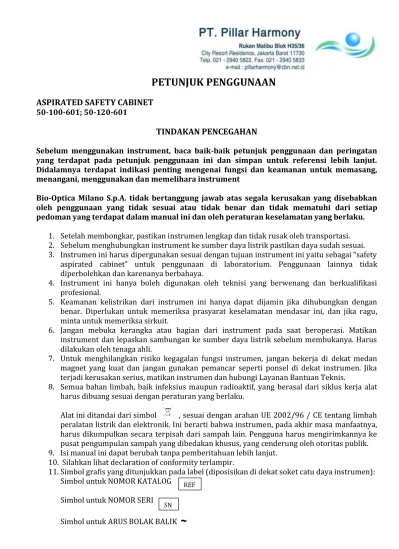

PETUNJUK PENGGUNAAN TINDAKAN PENCEGAHAN

PETUNJUK PENGGUNAAN

ASPIRATED SAFETY CABINET

50-100-601; 50-120-601

TINDAKAN PENCEGAHAN

Sebelum menggunakan instrument, baca baik-baik petunjuk penggunaan dan peringatan yang terdapat pada petunjuk penggunaan ini dan simpan untuk referensi lebih lanjut. Didalamnya terdapat indikasi penting mengenai fungsi dan keamanan untuk memasang, menangani, menggunakan dan memelihara instrument

Bio-Optica Milano S.p.A. tidak bertanggung jawab atas segala kerusakan yang disebabkan oleh penggunaan yang tidak sesuai atau tidak benar dan tidak mematuhi dari setiap pedoman yang terdapat dalam manual ini dan oleh peraturan keselamatan yang berlaku.

1. Setelah membongkar, pastikan instrumen lengkap dan tidak rusak oleh transportasi. 2. Sebelum menghubungkan instrument ke sumber daya listrik pastikan daya sudah sesuai. 3. Instrumen ini harus dipergunakan sesuai dengan tujuan instrument ini yaitu sebagai “safety

aspirated cabinet” untuk penggunaan di laboratorium. Penggunaan lainnya tidak diperbolehkan dan karenanya berbahaya.

4. Instrument ini hanya boleh digunakan oleh teknisi yang berwenang dan berkualifikasi profesional.

5. Keamanan kelistrikan dari instrumen ini hanya dapat dijamin jika dihubungkan dengan benar. Diperlukan untuk memeriksa prasyarat keselamatan mendasar ini, dan jika ragu, minta untuk memeriksa sirkuit.

6. Jangan mebuka kerangka atau bagian dari instrument pada saat beroperasi. Matikan instrument dan lepaskan sambungan ke sumber daya listrik sebelum membukanya. Harus dilakukan oleh tenaga ahli.

7. Untuk menghilangkan risiko kegagalan fungsi instrumen, jangan bekerja di dekat medan magnet yang kuat dan jangan gunakan pemancar seperti ponsel di dekat instrumen. Jika terjadi kerusakan serius, matikan instrumen dan hubungi Layanan Bantuan Teknis.

8. Semua bahan limbah, baik infeksius maupun radioaktif, yang berasal dari siklus kerja alat harus dibuang sesuai dengan peraturan yang berlaku.

Alat ini ditandai dari simbol , sesuai dengan arahan UE 2002/96 / CE tentang limbah peralatan listrik dan elektronik. Ini berarti bahwa instrumen, pada akhir masa manfaatnya, harus dikumpulkan secara terpisah dari sampah lain. Pengguna harus mengirimkannya ke pusat pengumpulan sampah yang dibedakan khusus, yang cenderung oleh otoritas publik. 9. Isi manual ini dapat berubah tanpa pemberitahuan lebih lanjut.

10. Silahkan lihat declaration of conformity terlampir.

11. Simbol grafis yang ditunjukkan pada label (diposisikan di dekat soket catu daya instrumen): Simbol untuk NOMOR KATALOG

Simbol untuk NOMOR SERI

Simbol untuk ARUS BOLAK BALIK

~

REF SN

Simbol untuk SEKERING

Simbol untuk KONSULTASIKAN INSTRUKSI Symbol tanda CE

Simbol untuk ALAT KESEHATAN DIAGNOSTIC IN VITRO

Symbol untuk PEMBUANGAN ALAT LISTRIK DAN ELEKTRONIK Simbol untuk TANGGAL PRODUKSI

Symbol untuk PABRIK 1) FITUR TEKNIS

Safety aspirated cabinet dengan pintu kaca didisain untuk menyimpan sampel histologi dalam formalin atau bahan kimia (asam basa).

Dimensi FC1000 FC1200 Dimensi keseluruhan (mm) 1000x550x1975 1200x550x1975 Dimensi dalam 980x490x1580 1180x490x1580 Dimensi rak 970x480x30 1170x480x30 Kapasitas 180 L 200 L Berat 105 kg 110 kg Koneksi elektrik Power supply: 230V~ 50/60Hz Power: 0.09kw Ampere: 0.7

Fuses: 2 fuses of 4 Ampere – 5x20 mm – T4AH250V Koneksi lainnya

Saluran pembuangan udara: Lemari dilengkapi dengan saluran pembuangan udara berdiameter 120 mm.

Fitur Struktural

Terbuat dari electrozinced sheet steel dengan ketebalan 12/10, dilapisi dengan cat epoksi anti asam berwarna abu-abu. Pintu ganda dengan kaca ketebalan 6/7 mm yang dilengkapi dengan kunci dan dapat terbuka 180° untuk memudahkan mobilisasi.

Terdapat 3 rak yang dapat diatur ketinggiannya sesuai kebutuhan pengguna. Rak dibentuk agar dapat menampung ketika ada cairan yang tumpah atau bocor. Kapasitas maksimal 50 kg.

Terdapat alarm visual dan askutik yang akan menyala saat pintu terbuka, ventilasi otomatis dalam keadaan maksimal untuk melindungi operator.

2) INSTALASI

Selama memindahkan lemari, lakukan dengan hati-hati untuk menghindari kemungkinan kerusakan.

Lemari harus diposisikan jauh dari lorong, area kerja, akses ke laboratorium atau bangunan, pintu darurat, api bebas (bunsen, kompor, dll.) Dan tidak boleh menghalangi jangkauan perangkat darurat (alat pemadam, peralatan firstaid, cuci mata mandi, dll.).

Selain itu, harus diposisikan sekitar 10 cm dari dinding, untuk memungkinkan aerasi yang tepat, dan udara yang keluar dapat keluar (dalam kasus koneksi ke sistem kanalisasi untuk pembuangan udara di luar).

Koneksikan ke instalasi listrik menggunakan kabel yang disediakan.

Penting: Jangan gunakan ekstensi atau adaptor apa pun dan jangan modifikasi kabel yang disediakan.

3) SISTEM BUKA/TUTUP PINTU

Untuk mendapatkan penutupan pintu yang benar, sesuaikan 4 kaki di bawah kabinet.

Membuka pintu: Putar kunci searah jarum jam Menutup pintu: Putar kunci berlawanan jarum jam

4) SISTEM ASPIRASI Fitur sistem aspirasi:

 Sebuah electrofan anti-percikan yang telah dipasang sebelumnya dengan kecepatan yang dapat disesuaikan.

 Sebuah filter formalin 50-F001 atau filter untuk asam basa 50-F002 (tidak termasuk didalam peralatan), yang penggantiannya dilakukan dari dalam dengan sederhana dan bersih.

 Kabinet dilengkapi dengan saluran pembuangan udara berdiameter 120 mm di sisi atasnya yang memungkinkan koneksi ke sistem kanalisasi terpusat rumah sakit.

 Kipas yang diletakkan di bagian atas memungkinkan aspirasi asap dari bawah ke atas (lihat diagram di bawah). Udara dimurnikan melewati filter yang ditempatkan di bawah kipas dan dapat dibuang dengan cara ini:

Diagram sistem aspirasi

Diagram saluran ∅ 120 mm untuk memungkinkan koneksi ke sistem kanalisasi terpusat rumah sakit untuk pengusiran asap di luar.

Penting: Dalam hal kanalisasi non-aspirasi, panjang pipa drainase tidak boleh lebih tinggi dari 3 meter, diameternya harus sama dengan 120 mm.

5) PENGGANTIAN FILTER DAN LAMPU UV (OPSIONAL) Penggantian filter

Sistem kontrol dilengkapi dengan pengaturan waktu pada 600 jam (umur paruh filter). Ketika nilai ini tercapai, alarm visual dan akustik mulai beraksi untuk memberi tahu operator untuk mengganti filter.

Terdapat dua jenis filter yang dapat dipasang di lemari:

DESKRIPSI KODE

Filter untuk pelarut 50-F001

Filter untuk formalin 50-F002

Prosedur penggantian:

1. Kenakan alat perlindungan diri sesuai dengan peraturan yang berlaku.

2. Buka pintu, keluarkan filter dang anti dengan yang baru. Filter harus dipasang dengan label – yang menunjukkan kode dan tipologi filter - diputar ke arah sisi depan kabinet. Panah yang berbalik ke arah atas menunjukkan arah aliran keluar.

4. Sentuh ikon dengan "ALARM ZOOM".

5. Tekan tombol RESET oleh ikon FILTER. Ini akan mereset jam penggunaan filter. 6. Buang filter yang sudah dipakai sesuai dengan peraturan yang berlaku.

Penting: Jika terjadi infiltrasi cairan atau benda asing secara tidak sengaja di area filter, segera hubungi Layanan Bantuan Teknis dan jangan gunakan cabinet.

Mengganti lampu UV

1. Matikan instrument dan lepaskan kabel dari soket.

2. Lepaskan jalinan kedua blok plastik yang diletakkan di ujung dudukan lampu dengan menekan tuas dan, pada saat yang sama, dengan mendorong keluar blok (Gambar A).

3. Keluarkan lampu dengan memutarnya 90 ° searah atau berlawanan arah jarum jam. 4. Masukkan lampu baru dan putarnya 90 °.

5. Sambungkan kembali instrument ke jaringan listrik dan nyalakan kembali.

6. Verifikasi kunci kontak dengan menekan ikon lampu di panel layar sentuh. Periksa apakah sakelar yang terletak di sisi belakang lampu menyala.

7. Ganti kedua blok dengan mendorongnya ke dalam.

8. Masuk ke halaman menu dengan menyentuh tombol di sebelah kiri bawah di layar layar sentuh.

9. Sentuh ikon dengan "UV LAMP".

10. Tekan tombol RESET oleh ikon lampu UV. Ini akan mereset jam penggunaan lampu UV. 11. Buang lampu UV yang sudah dipakai sesuai dengan peraturan yang berlaku.

6) Panel kontrol layar sentuh

Panel kontrol layar sentuh untuk visualisasi dan modifikasi parameter yang berfungsi.

Fungsi utama

 Tombol Start / Stop untuk menyalakan sistem aspirasi (1).

 Persentase peningkatan kecepatan electrofan (2).

 Persentase visualisasi ventilasi (3).

 Tombol Lampu UV (hanya aksesori opsional) (5).

 Pengaturan tombol matikan lampu UV otomatis yang diukur dalam hitungan menit (maks 20 ') (6).

 Visualisasi waktu yang telah berlalu dari pengapian lampu UV diukur dalam menit (7).

 Tombol untuk mematikan alarm (8).

 Tombol Input dalam submenu (9).

 Tombol menambah dan mengurangi ventilasi dalam mode manual (10, 11).

 Kunci untuk visualisasi alarm visual dan akustik (pintu terbuka, filter yang dikonsumsi, lampu uv yang dikonsumsi) (12).

 Sakelar utama kabinet (13).

 Sakelar utama darurat (untuk mematikan lemari pada saat darurat)(14). Bekerja dari panel kontrol

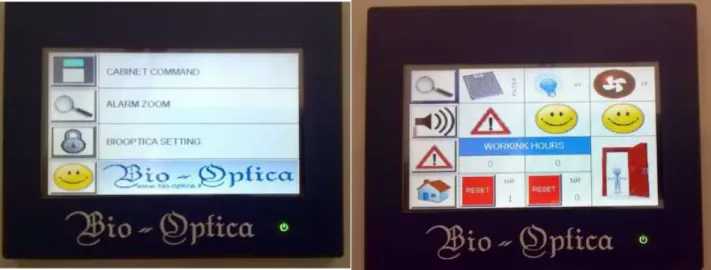

Pada penyalaan instrumen, setelah beberapa detik, divisualisasikan halaman beranda. Menyentuh ikon "CABINET COMAND" divisualisasikan menu utama semua fungsi .

Penyesuaian kecepatan aspirasi

Kecepatan electrofan divisualisasikan dalam dua cara: pada bilah grafik peningkatan persentase (tombol 2) dan dalam kuadrat persentase visualisasi PV FAN% (tombol 3). Untuk memodifikasi kecepatan kipas gunakan tombol + dan - kenaikan dan penurunan. Jika perlu untuk memodifikasi ventilasi lebih cepat, sentuh tombol di bawah% KIPAS SP (% 4). Operator akan dapat mengatur kecepatan yang diinginkan dari kipas diukur dalam persentase. Setelah mengkonfirmasi dengan tombol ENTER, ventilasi akan mencapai nilai yang ditetapkan. Pada panel divisualisasikan nilai penyerapan sesaat dalam ampere.

UV Lamp (opsional)

Lama penggunaan lampu UV diatur secara standard selama 300 jam. Untuk melihat waktu penggunaan lampu UV pilih tombol menu dan tombol alarm zoom. Ketika waktu penggunaan telah mencapai 300 jam. Alarm akan berbunyi dan mengeluarkan tampilan pesan lampu UV dan lampu UV harus segera diganti dan reset waktu penggunaan lampu UV.

Lampu UV mati otomatis

Kontrol diatur untuk mematikan lampu uv setelah 15 menit dari sejak dinyalakan. Waktu ini dapat diatur hingga maksimum 20 menit. Pada layar divisualisasikan waktu yang berlalu dalam beberapa menit dari penyalaan lampu uv (lihat foto). Namun lampu dapat dimatikan setiap saat dengan menekan tombol dengan ikon lampu uv.

Alarm

Kontrol memvisualisasikan alarm di ruang yang tepat dari menu utama. Alarm dapat menjadi sebagai berikut:

- Filter habis. Divisualisasikan: EXHAUSTED FILTER - Lampu uv habis. Divisualisasikan: EXHAUSTED UV LAMP - Buka pintu. Divisualisasikan: OPEN DOOR.

Semua alarm yang terdaftar dapat dihentikan dengan menekan tombol dengan ikon segitiga di menu utama. Dalam hal pintu terbuka alarm, selain alarm visual dan akustik, kontrol campur tangan membawa ventilasi ke nilai maksimum. Untuk kembali ke halaman awal tekan tombol HOOD COMMAND.

7) MENGGANTI SEKERING

Jika instrument tidak menyala, periksa apakah kabel listrik sudah terpasang dengan benar, ada arus listrik dan sekering dibawah soket instrument tidak terbakar. Jika diperlukan ganti dengan sekering dengan spek yang sama.

Petunjuk untuk penggantian: Matikan alat dan cabut kabel dari stopkontak. Lakukan sedikit tekanan pada carter kecil yang menutupi sekering (jika perlu menggunakan obeng kecil), ubah dan tutup carter.

8) CARA MEMBERSIHKAN DAN PEMELIHARAAN Cara membersihkan

Standar kebersihan yang tepat dan pemeliharaan rutin laboratorium diperlukan untuk menjaga kabinet dalam kondisi kerja yang baik. Operator bertanggung jawab untuk membersihkan kabinet dengan benar.

1. Jangan gunakan kuas dengan bulu kasar atau spons abrasif atau deterjen agar tidak merusak permukaan dan memakai sarung tangan anti-potong di atas atau di bawah sarung tangan biasa untuk menghindari kemungkinan kecelakaan.

2. Disarankan untuk membersihkan permukaan panel secara berkala dengan kain lembut dan lembab dan hindari kontak dengan hidrokarbon dan bahan kimia (xylol, toluol, ecc.) Yang dapat merusaknya.

Pemeliharaan Harian

Pastikan tidak ada kebocoran cairan di dalam kabinet. Jika terjadi tumpahan bahan berbahaya atau korosif secara tidak sengaja, hilangkan setiap jejak bahan menggunakan deterjen yang tidak agresif dan, jika perlu gunakan desinfektan pada kabinet.

Setiap setengah tahun

Pastikan bahwa filter tidak terhalang oleh garam atau debu formalin dan yang tidak dikonsumsi. Lakukan penggantian jika perlu. Namun, kabinet dilengkapi dengan alarm visual dan akustik jika terjadi saturasi filter.

Tahunan

Efek operasi utama berikut:

- Pastikan keutuhan rak, kabel catu daya, dan tabung aspirasi.

- Ukur kecepatan aspirasi di dalam kabinet menggunakan anemometer. - Ganti saringan terpisah dari penggunaan kabinet.

- Periksa tabung aspirasi yang mungkin.

- Kontrol sistem pembukaan / penutupan pintu.

- Efek kontrol listrik memeriksa panel kontrol dan kipas. - Pembersihan dan pekerjaan umum.

9) INFORMASI TENTANG PENYIMPANAN PRODUK BERBAHAYA

Tempelkan pada kabinet selembar yang berisi informasi berikut:

 Daftar produk berbahaya yang terkandung, dengan sinyal bahaya relatif, dan tanggal pembaruan.

 Informasi tentang tempat penyimpanan lembar data keselamatan. Posisikan produk dengan cara berikut:

 Korosif, kaustik, dan iritan harus terletak di bawah ketinggian mata.

 Wadah yang lebih besar dan zat yang lebih berbahaya harus diletakkan di rak yang lebih rendah.

 Wadah harus diposisikan dengan rapi agar tidak menimbunnya dan membebani rak (kapasitas 50 Kg).

 Wadah harus dilengkapi dengan label yang mengandung: nama bahan kimia / persiapan, kelas dan sinyal bahaya.

 Informasi yang terkandung dalam lembar data keselamatan relatif harus dihormati.

 Padatan harus dipisahkan dari cairan.

 Produk harus dijaga agar tetap aman dari sinar matahari atau sumber panas lainnya. 10) AKSESORIS OPSIONAL

CODE DESCRIPTION

50-600-051 UV LAMP

50-F006 HEPA FILTER

(*) Aksesoris hanya dapat dipasang saat instrument di produksi. 11) KOMPONEN UTAMA

KODE DESKRIPSI JUMLAH

50-600-061 1000 MM EXTRACTABLE SHELF (FC1000) 3

50-600-062 1200 MM EXTRACTABLE SHELF (FC1200) 3

50-600-064 1000 MM STAINLESS STEEL BOTTOM TRAY (FC1000) 1 50-600-065 1200 MM STAINLESS STEEL BOTTOM TRAY (FC1200) 1

50-F001 FILTER FOR FORMALIN 1

Alternatif:

50-F002 FILTER FOR SOLVENTS 1

37-AR09E2F6A 6 AMPERE WIRE FILTER 1

37-DANGER DANGER SIGNALLING PLATES 4

37-PANCF CHEMICAL FORMALIN POLYCARBONATE PANEL 1

50-600-054 FAN 1

37-513-1632 MAGNETIC CONTACT 1

37-1045 POWER SUPPLY CABLE 1

37-8LM2TC01 CONTACT 2 37-8LM2TB6344 EMERGENCY BUTTON 1 37-8LM2TAU120 BASE 1 37-319-253 SIGNED PLATE 1 37-129-432 GREEN SWITCH 1 37-TOUCHTECH.1 TOUCHSCREEN 1 37-INVARM INVERTER 1 37-ALIMTECH FEEDER 1 37-CONNEARM.1 CABLE 1 37-INDUT INDUCTANCE 1 36-295-9386 BUZZER 1
