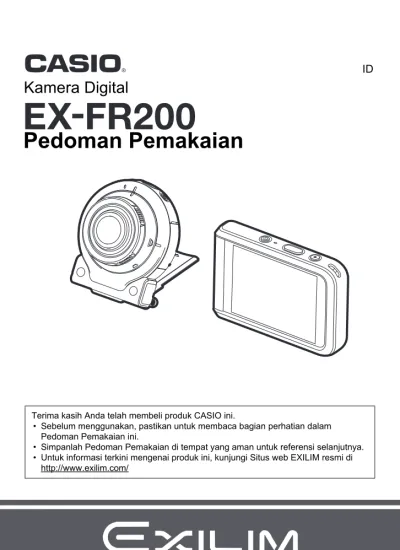

Pedoman Pemakaian. Kamera Digital

(1)

Kamera Digital

ID

Pedoman Pemakaian

Terima kasih Anda telah membeli produk CASIO ini.

• Sebelum menggunakan, pastikan untuk membaca bagian perhatian dalam Pedoman Pemakaian ini.

• Simpanlah Pedoman Pemakaian di tempat yang aman untuk referensi selanjutnya. • Untuk informasi terkini mengenai produk ini, kunjungi Situs web EXILIM resmi di

(2)

2

Saat Anda membuka bungkusan kamera Anda, periksalah untuk memastikan bahwa semua aksesori yang ditunjukkan di bawah disertakan. Bila ada yang kurang, hubungi pengecer resmi Anda.

*Bentuk plug kabel daya berbeda, bergantung pada negara atau kawasan geografis di mana kamera tersebut dijual.

Aksesori

Kamera (EX-FR200CA) Pengontrol (EX-FR200CT) Unit Engsel • Datang dengan belum

terpasang ke kamera.

Tutup lensa • Datang dengan belum

terpasang ke kamera.

Baud tripod

Tali karabiner Adaptor USB-AC_(AD-C53U) Kabel daya*

(3)

3

• Isi buku petunjuk ini dapat berubah sewaktu-waktu tanpa pemberitahuan. • Isi buku petunjuk ini telah diperiksa pada setiap langkah proses produksi. Silakan

menghubungi kami bila ada hal-hal yang ingin ditanyakan, kesalahan, dll. • Dilarang memperbanyak isi Pedoman Pemakaian ini, baik sebagian maupun

seluruhnya. Selain untuk penggunaan pribadi Anda, penggunaan isi buku petunjuk ini dalam bentuk apapun tanpa izin dari CASIO COMPUTER CO., LTD. dilarang berdasarkan hukum hak cipta.

• CASIO COMPUTER CO., LTD. tidak bertanggung jawab atas kerusakan atau kerugian apa pun yang Anda atau pihak ketiga manapun tanggung akibat penggunaan atau kegagalan fungsi produk ini.

• CASIO COMPUTER CO., LTD. tidak bertanggung jawab atas kerusakan, kerugian, atau klaim apa pun dari pihak ketiga yang diakibatkan oleh penggunaan perangkat lunak aplikasi EXILIM Connect atau EXILIM 360 Viewer.

• CASIO COMPUTER CO., LTD. tidak bertanggung jawab atas kerusakan atau kerugian apa pun yang disebabkan oleh hilangnya isi memori akibat kegagalan fungsi, perbaikan, atau alasan-alasan lain.

• Perhatikan bahwa layar untuk contoh dan ilustrasi produk yang ditunjukkan dalam Pedoman Pemakaian ini dapat terlihat berbeda dari layar dan konfigurasi kamera sebenarnya.

Panel LCD

Panel kristal cairan layar monitor menggunakan teknologi presisi tinggi yang memberikan hasil piksel sebesar 99,99%. Hal ini berarti piksel dalam jumlah sangat kecil mungkin tidak menyala atau tetap menyala pada setiap waktu. Hal ini disebabkan oleh karakteristik panel kristal cairan, dan bukan berarti terdapat kegagalan fungsi.

Bacalah ini dahulu!

Isi baterai sebalum digunakan.

Kamera dan pengontrol masing-masing memiliki baterai litium ion terpasang yang dapat diisi ulang. Baterai dalam keadaan tidak terisi saat Anda membeli kamera, jadi Anda harus mengisi baik kamera maupun pengontrol sebelum

menggunakannya. Lakukan uji pemotretan

Sebelum mengambil gambar final Anda, ambillah sebuah uji potret untuk memastikan bahwa kamera merekam dengan benar.

(4)

4 Daftar Isi

Daftar Isi

Aksesori . . . 2

Bacalah ini dahulu! . . . 3

Pedoman Umum . . . 8

Isi Layar Monitor dan Cara Mengubahnya. . . 9



Dasar-dasar Mulai Cepat

12

Yang dapat Anda lakukan dengan kamera CASIO Anda . . . 12

Menggunakan Pemasang . . . 14

Pengontrol. . . 14

Unit Engsel . . . 15

Baud tripod . . . 16

Tali Karabiner . . . 17

Menggunakan Panel Sentuh . . . 18

Pertama-tama, isilah baterai sebelum penggunaan. . . 19

Mengaktifkan dan Menonaktifkan Daya. . . 26

Mengonfigurasi Pengaturan Dasar Saat Pertama Kali Menghidupkan Kamera . . . 28

Menyiapkan Kartu Memori. . . 30

Kartu Memori yang Didukung . . . 30

Untuk memasang kartu memori . . . 31

Untuk memformat (menginisialisasi) kartu memori yang baru . . . 32

Memotret Foto . . . 33

Memilih Modus Perekaman Tampilan Kubah . . . 33

Melakukan pemotretan . . . 35

Melihat Foto . . . 36

Menghapus Foto dan Film . . . 37

Perhatian Saat Mengambil Foto . . . 38



Merekam Gambar

39

Untuk mengonfigurasikan pengaturan modus REKAM . . . 39

Memilih Modus Perekaman dan Memotret Foto . . . 40

Memotret Area 180° . . . (Tampilan Kubah). . . 41

Memotret Gambar Panorama . . . (Panorama). . . 42

Memotret Gambar Perbandingan Aspek 4:3 . . . .(Sudut Sangat Lebar). . . 43

Memotret Adegan sebuah Aktivitas pada Interval Tetap . . . .(Pemotretan Interval) . . 44

(5)

5 Daftar Isi



Pengaturan Perekaman Lanjut

50

Menggunakan Menu REKAM . . . 50

Memotret dengan Menyentuh Layar Monitor . . . (Pemotretan Sentuh). . . 51

Pengaturan Kualitas Gambar Film . . . (Kualitas Film). . . 51

Mengurangi Kabur Akibat Gerakan Kamera Selama Perekaman Film . . . .(Anti Getar Film). . . 52

Memotret Rentetan Gambar . . . (PK Kecepatan Tinggi). . . 53

Mengoreksi Kecerahan Gambar . . . (Kecerahan). . . 54

Mengatur White Balance . . . (White Balance). . . 55

Menentukan Sensitivitas ISO . . . .(ISO). . . 56

Pemotretan diri . . . (Gambar Pencerminan). . . 57

Mengurangi Noise Angin selama Perekaman Film . . . (Penggalan Noise Angin). . . 57

Menghidupkan Tinjauan Gambar . . . (Tinjauan). . . 58

Menyimpan Versi Tampilan Kubah Tambahan Gambar . . . (Simpan Ganda (Tampilan Kubah)). . . 58



Melihat Foto dan Film

59

Melihat Foto . . . 59

Melihat Film . . . 59

Melihat Foto Panorama . . . 60

Melihat Menu Gambar . . . 61

Memperbesar Sebuah Gambar pada Layar . . . 61

Membuat Film Time Lapse . . . (Time Lapse) . . 62



Fungsi Pemutaran Lainnya

(PUTAR) 64

Menggunakan Menu PUTAR . . . 64

Memutar Gambar . . . .(Rotasi). . . 65

Membuat Gambar dari Gambar Tampilan Kubah . . . (Ubah Gambar). . . 66



Menyambungkan Kamera dengan Telepon Pintar

(Sambungan Nirkabel)

67

Mengontrol Kamera Anda dengan Telepon Pintar. . . 67

Memakai Modus Nirkabel . . . 69

Menyiapkan Koneksi antara Telepon Pintar dan Kamera Anda . . . 70

Menginstal Aplikasi EXILIM Connect pada Telepon Pintar Anda . . . 70

Menetapkan Koneksi Nirkabel untuk Pertama Kali . . . 71

Menggunakan Telepon Pintar sebagai Pengontrol Jarak Jauh Kamera . . . (Bidik dengan ponsel) . . 74

Mengirim File Foto atau Film dari Memori Kamera ke Telepon Pintar . . . (Kirim Gambar Terpilih) . . 75

Menampilkan Foto dan Film pada Memori Kamera Telepon Pintar . . . (Lih dr tel.pntr) . . 76

(6)

6 Daftar Isi

Mengonfigurasi Pengaturan Sambungan Nirkabel . . . 77

Membuat Pengambilan Gambar dengan Kamera Terkirim secara Otomatis ke Telepon Pintar . . . (Kirim Otomatis). . . 77

Menetapkan Gambar untuk Dikirim oleh Kirim Otomatis . . . (Pengaturan Kirim File Otmts). . . 78

Mengubah ukuran Foto sebelum Mengirimkan ke Telepon Pintar . . . (Ganti Ukrn Saat Kirim). . . 79

Mengubah Kata Sandi Kamera untuk Koneksi LAN Nirkabel (Sandi WLAN). . . 79

Memutuskan Pasangan Kamera dari Telepon Pintar . . . (Pemutusan Pasangan). . . 80



Menggunakan Dua Kamera pada Waktu yang

Bersamaan (Modus Multi Kamera)

81

Apa yang dapat Anda lakukan dengan dua kamera . . . 81

Menyiapkan Kamera Kedua untuk Didaftarkan pada Pengontrol . . . 82

Mendaftarkan Kamera Kedua pada Pengontrol. . . 82

Modus Multi Kamera . . . 85

Memotret dengan Modus Multi Kamera. . . 87

Memotret dengan Layar Multi Gambar . . . 87

Memotret dengan Layar Gambar Tunggal . . . 90

Menampilkan Foto dan Film dalam Modus Multi Kamera . . . 92

Pengoperasian Layar Multi Gambar . . . 92

Operasi Layar Gambar Tunggal . . . 94



Pencetakan

95

Mencetak dengan Komputer . . . 95



Menggunakan Kamera dengan Komputer

96

Hal-hal yang Dapat Anda Lakukan dengan Menggunakan Komputer... . . 96

Menggunakan Kamera dengan Komputer Windows . . . 96

Melihat dan Menyimpan Gambar pada Komputer . . . 97

Menggunakan Kamera dengan Macintosh . . . 100

Menghubungkan Kamera ke Komputer Anda dan Menyimpan File . . . 100

File dan Folder. . . 103

Data Kartu Memori. . . 104

Fitur Menarik Lainnya . . . 105



Pengaturan Lainnya

(Pengaturan) 106

Mengatur Kecerahan Layar Monitor . . . (Layar) . 106 Menampilkan Informasi Layar . . . (Info) . 106 Mengunci Orientasi Layar Kamera atau Pengontrol . . . (Kunci Rotasi) . 107 Mengonfigurasi Pengaturan Suara Kamera . . . (Suara Kamera) . 107 Menggunakan Fungsi Getaran . . . (Getaran) . 108 Menyetel Jam Kamera . . . (Penyesuaian) . 108 Menetapkan Tampilan Tanggal . . . (Tampilan Tanggal) . 109

(7)

7 Daftar Isi Menentukan Bahasa Tampilan . . . (Bahasa) . 109 Menentukan Waktu Pemicu Kondisi Tidur Pengontrol . . . (Tidur) . 109 Memformat Memori yang Terpasang atau Kartu Memori . . . .(Format) . 110 Mengatur ulang Kamera ke Pengaturan Awal Pabrik . . . .(Reset) . 110 Memeriksa Versi Firmware Kamera Saat Ini . . . (Versi) . 110 Mendaftarkan Kamera Kedua . . . (Modus Multi Kamera) . .111



Lampiran

112

Hal-hal yang perlu diperhatikan . . . 112

Tahan guncangan, Kedap cipratan air, Kedap debu . . . 119

Hal-hal yang Perlu Diperhatikan Selama Penggunaan . . . 123

Suplai Tenaga . . . 129

Pengisian . . . 129

Hal-hal yang Perlu Diperhatikan Mengenai Baterai . . . 130

Menggunakan Kamera di Negara Lain . . . 130

Membuang Kamera . . . 131

Menggunakan Kartu Memori . . . 134

Mengatur Ulang Pengaturan Awal Asli . . . 135

Bila segala sesuatunya tidak berjalan dengan lancar.... . . 137

Penanganan Masalah . . . 137

Pesan Layar . . . 141

Jumlah Foto/Waktu Perekaman Film. . . 143

(8)

8

Angka dalam tanda kurung menunjukkan halaman di mana setiap komponen dijelaskan.

Pedoman Umum

br

bt

ck

bs

cncocp cq

cr

cm

cl

5

6

7 5 8

1

3

4

2 bo

9 bk bl bm bn

bp

bq

Kamera



[_p] (Daya) (halaman 26)



Slot kartu memori

(halaman 31)



Tombol [RESET] (halaman 137)



Penutup [CARD] (halaman 31)



Mikrofon (halaman 17, 49)



Lampu pengoperasian (halaman 20, 23)



Lensa (halaman 17)



Lampu sambungan LAN

Nirkabel (halaman 73)



Tombol rana (halaman 35)



[0] (Film) (halaman 48)



Speaker



Penutup lensa*



Tuas [FREE] (halaman 15)



Port [USB] (halaman 19, 22)



Penutup [USB] (halaman 19, 22)



Lubang tali Pengontrol



Penutup [USB] (halaman 19, 22)



Tombol [RELEASE] (halaman 14)



Tombol [RESET] (halaman 137)



Port [USB] (halaman 19, 22)



Batang pengait tali

karabiner (halaman 17)



Lubang tali



[0] (Film) (halaman 48)



Tombol rana (halaman 35)



Lampu pengoperasian (halaman 20, 23)



[p] (Daya) (halaman 26)



Slot unit engsel

(halaman 14)

Kamera Pengontrol

*Jangan melepas penutup lensa. Kamera ini tidak tahan air atau debu ketika penutup lensa dilepas.

(9)

9

Layar monitor menggunakan berbagai indikator, ikon, dan nilai untuk selalu menginformasikan kepada Anda mengenai status kamera.

• Layar contoh dalam bagian ini dimaksudkan untuk menunjukkan lokasi semua indikator dan angka yang dapat muncul pada layar monitor dalam berbagai modus. Ini tidak mewakili layar yang muncul sebenarnya pada kamera.

.

Merekam Foto

Isi Layar Monitor dan Cara Mengubahnya

bp

bq

br

bs

bt

ck

1 2 4

3 5 6

bm

bl

9

8 bn

bo

bk

7 

White balance (halaman 55)



Kirim Otomatis (halaman 77)



Kapasitas memori film yang tersisa

(halaman 143)



Kapasitas memori foto yang tersisa (halaman 143)



Ukuran gambar foto (halaman 143)



Kualitas film (halaman 51)



Fungsi syuting sentuh (halaman 51)



Film Anti Getar (halaman 52)



Sensitivitas ISO (halaman 56)



Kecerahan (halaman 54)



Tanggal/Waktu (halaman 28, 108)



Indikator tenaga baterai kamera (halaman 25)



Indikator tenaga baterai pengontrol (halaman 25)



Status komunikasi antara kamera dan pengontrol (halaman 27)



Ikon modus PUTAR (halaman 28)



Ikon " " (Tampilkan Ikon)



Ikon Pemotretan Interval (halaman 44)



Ikon modus nirkabel (halaman 69)



Ikon modus perekaman (halaman 40)



Ikon menu (halaman 50)

(10)

10

.

Merekam Film

• Jika Anda tidak melaksanakan operasi apa pun selama tiga detik saat perekaman foto atau perekaman film, ikon akan berubah transparan.

.

Melihat Foto



Kualitas film (halaman 51)



Waktu perekaman film (halaman 48)

1

2 bq

bs

br

bt

ck

cl

5

4

3

6 bo

bp

bn bm

7

8

9 bk

bl

2

1 

Jumlah gambar saat ini/jumlah total gambar yang dikelompokkan (halaman 44, 53)



Kelompokkan Gbr

(PK Kecepatan Tinggi (halaman 53), Pemotretan Interval (halaman 44))



Kirim Otomatis (halaman 77)



Indikator proteksi



Nama folder-nama file (halaman 103)



Ukuran gambar foto (halaman 143)



White balance (halaman 55)



Sensitivitas ISO (halaman 56)



Kecerahan (halaman 54)



Kecepatan rana



Ikon menu gambar (halaman 61)



Indikator tenaga baterai kamera (halaman 25)



Indikator tenaga baterai pengontrol (halaman 25)



Tanggal/waktu (halaman 28, 108)



Status komunikasi antara kamera

dan pengontrol (halaman 27).





Ikon modus REKAM (halaman 28)



Ikon hapus (halaman 37)



Ikon modus nirkabel

(halaman 69, 76)



Ikon Time Lapse (halaman 62)



Ikon menu (halaman 64)

(11)

11

• Nama folder dan nama file di sudut kanan atas layar monitor memiliki arti seperti yang dijelaskan di bawah (halaman 103).

Contoh: 100-0023: File gambar ke-23 dalam folder bernama "100CASIO".

.

Pemutaran Film

• Jika Anda tidak melaksanakan operasi apa pun selama tiga detik saat melihat foto atau memutar film, ikon akan berubah transparan.



Waktu perekaman film (halaman 59)



Kualitas film (halaman 48, 51)



Ikon menu gambar (halaman 61)



Tanggal/waktu (halaman 28, 108)



Ikon pemutaran film " " (halaman 59)



6

1

2

4

5

(12)

12 Dasar-dasar Mulai Cepat

Dasar-dasar Mulai Cepat

Kamera CASIO Anda terdiri dari berbagai pilihan fitur dan fungsi yang luar biasa untuk mempermudah perekaman gambar digital, termasuk fungsi utama berikut ini.

.

Pemotretan

Yang dapat Anda lakukan dengan kamera CASIO Anda

Memotret tanpa mengkhawatirkan

sudut pandang

Sertakan diri Anda dalam pemotretan seluruh kondisi sekeliling Anda dengan menekan satu tombol rana.

Variasi gaya memotret

Kamera terhubung ke pengontrol menggunakan teknologi nirkabel Bluetooth®_(Bluetooth).

Unit engsel dan baut tripod memungkinan dilakukannya pemotretan dari berbagai sudut.

Pemotretan Interval

Mengambil foto dan/atau film pada interval tetap. Cara terbaik untuk membuat cuplikan kegiatan atau perubahan seiring waktu.

*Lihat halaman

41

untuk informasi lebih lanjut.

*Lihat halaman

14

(13)

.

Melihat

.

Berbagi

.

Penggunaan Serentak Dua Kamera

Time-lapse

Membuat film dari foto yang Anda ambil.

Sambungan Nirkabel

Mengubah telepon pintar Anda menjadi pengontrol jarak jauh kamera dan memungkinkan Anda memilih satu atau lebih file foto dan/atau film pada memori kamera dan mengirimkannya ke telepon pintar.

Modus Multi Kamera

Anda dapat mendaftarkan dua kamera pada pengontrol dan mengoperasikan keduanya secara bersamaan atau secara terpisah.

*Lihat halaman

62

*Lihat halaman

67

(14)

14 Dasar-dasar Mulai Cepat Anda bisa mengonfigurasikan kamera agar sesuai dengan kebutuhan spesifik dengan memasang unit engsel yang memungkinkan pemasangan pengontrol, dan pemasang disertakan serta opsional tersedia lainnya. Dengan demikian kamera bisa disesuaikan agar sesuai dengan kebutuhan spesifik Anda.

• Jangan menekan layar monitor terlalu keras. Hal tersebut dapat merusak layar monitor.

• Jangan sekali-kali menyentuh lensa dengan jari. Sidik jari, debu, dan benda asing lainnya pada lensa dapat mengganggu pengoperasian kamera. Gunakan peniup atau alat lain untuk menjaga agar lensa dan kaca blitz bersih dari debu dan kotoran, dan bersihkan dengan kain yang halus dan kering.

Anda bisa memasang pengontrol ke kamera dan memakai kamera sebagai kamera normal.

.

Memasang pengontrol

1.

Dengan lensa kamera diarahkan ke arah yang sama dengan layar monitor pengontrol, geser unit engsel ke dalam slot unit engsel pengontrol.

2.

Dorong unit engsel hingga Anda mendengar bunyi klik terpasang di dalam .

.

Melepaskan pengontrol

1.

Sambil menekan tombol [RELEASE] pada pengontrol, tarik dari kamera.

Menggunakan Pemasang

Pengontrol

Slot unit engsel

Sejajarkan tanda 2 pada ujung unit engsel dengan tanda 8 di sebelah slot unit engsel.

(15)

.

Menggunakan unit engsel sebagai dudukan

.

Untuk mengubah arah pemotretan sebesar 90 derajat

1.

Ketika menarik tuas [FREE] kamera, putar

kamera searah jarum jam sebesar 90 derajat hingga Anda mendengar bunyi klik.

• Sejajarkan tanda A dengan tanda B pada unit engsel.

• Posisi pada mikrofon menunjukkan arah gambar yang akan diambil (lanskap, dalam hal ini).

.

Melepaskan unit engsel dari kamera

1.

Sambil menarik tuas kamera [FREE], putar

kamera berlawanan arah jarum jam sekitar 15 derajat sampai tanda A sejajar dengan tanda C pada unit engsel.

Unit Engsel

Tuas [FREE] Mikrofon A B C Tuas [FREE] A A

(16)

2.

Lepaskan unit engsel dari kamera.

.

Untuk memasang unit engsel pada kamera

1.

Sejajarkan tanda A dengan tanda C pada unit

engsel.

2.

Putar kamera searah jarum jam sekitar 15 derajat sampai tanda A sejajar dengan tanda D pada unit engsel.

1.

Gunakan baud tripod untuk menguatkan tripod (tersedia secara bebas di pasaran) ke unit engsel.

Baud tripod

C D

A

Tripod (tersedia bebas) Baud tripod

(17)

1.

Lewatkan sabuk tali karabiner di

sekitar bar pemasang tali karabiner.

2.

Lewatkan sabuk melalui gesper untuk menguatkannya.

Tarik sabuk sampai lipatan sabuk seluruhnya melewati gesper.

3.

Kaitkan lipatan pada gesper.

4.

Tarik karabiner dan pengontrol untuk memastikan lipatan telah terkait pada gesper dan aman.

• Tali karabiner tidak dimaksudkan untuk penggunaan mendaki gunung. Tali tersebut hanya dirancang untuk mendukung kamera.

• Saat memotret, pegang kamera agar tetap diam. Tekanlah tombol rana secara perlahan dan berhati-hatilah untuk menghindari semua gerakan sambil tombol rana dilepaskan dan beberapa saat setelah dilepaskan.

• Berhati-hatilah agar jari Anda dan tali tidak menutupi daerah manapun yang ditunjukkan dalam gambar. • Jangan pernah mengayunkan kamera dengan

menggunakan talinya.

• Tali yang disediakan hanya dimaksudkan untuk digunakan dengan kamera ini saja. Jangan pernah menggunakannya untuk tujuan lain.

Tali Karabiner

lipatan

Mikrofon

(18)

18 Dasar-dasar Mulai Cepat Layar monitor kamera adalah panel sentuh. Ini

artinya Anda dapat melakukan operasi berikut dengan menyentuh layar dengan jari Anda.

Sentuh

Sentuh sebentar layar dengan jari Anda. Sentuh layar untuk memilih ikon atau komponen menu, dan untuk mengonfigurasikan pengaturan.

Menyeret

Tahan jari di layar saat Anda menyeretnya ke atas, bawah, kiri atau kanan.

Seret untuk menggulir maju di antara gambar.

Rentang

Rentangkan jempol dan jari saat Anda menempelkannya pada layar.

Gunakan rentang untuk memperbesar gambar layar.

Cubit

Satukan jempol dan jari saat Anda menempelkannya pada layar.

Gunakan cubit untuk mengurangi ukuran gambar layar, dan untuk menampilkan beberapa gambar.

• Jangan pernah menggunakan benda tajam atau keras untuk melakukan operasi pada layar. Hal tersebut dapat merusak layar.

• Kamera akan sulit menafsirkan operasi layar yang dibuat memakai kuku Anda. Gunakan bagian telapak jari yang berisi.

Menggunakan Panel Sentuh

(19)

19 Dasar-dasar Mulai Cepat • Memasang lembar pelindung LCD yang tersedia bebas dapat mengurangi

sensitivitas layar monitor.

Kamera dan pengontrol masing-masing memiliki baterai litium ion terpasang yang dapat diisi ulang. Baterai dalam keadaan tidak terisi saat Anda membeli kamera, jadi Anda harus mengisi baik kamera maupun pengontrol sebelum menggunakannya. Anda dapat melakukan salah satu dari dua metode berikut untuk mengisi baterai.

• Adaptor USB-AC

• Sambungan USB ke komputer (Menggunakan kabel USB mikro yang disertakan.)

.

Untuk mengisi daya dengan adaptor USB-AC

Saat kamera dan pengontrol dimatikan, sambungkan dalam urutan yang ditunjukkan di bawah.

• Ketika melepaskan adaptor USB-AC dari kamera atau pengontrol, pastikan untuk melepaskan adaptor dari kamera dan pengontrol terlebih dulu.

• Jika Anda menghidupkan kamera atau pengontrol saat mengisi baterai dengan adaptor USB-AC, Anda akan bisa melakukan operasi perekaman normal. Namun dalam kasus ini, pengisian kamera akan berhenti saat dinyalakan.

Pertama-tama, isilah baterai sebelum penggunaan.

Waktu pengisian daya : Kamera: Kira-kira 2 jam 45 menit Pengontrol: Kira-kira 2 jam 55 menit

3

2

4

1

Adaptor USB-AC (AD-C53U)

Ketika mencolokkan konektor, orientasikan tanda ini seperti yang dijelaskan di bawah. Kamera : Ke arah sisi lensa

Pengontrol: Ke arah sisi layar monitor

Port [USB] Kabel USB mikro

(disertakan bersama kamera)

Kabel daya Penutup [USB]

(20)

.

Indikasi Lampu Operasi

Saat daya mati

Saat daya hidup • Kamera

• Pengontrol

Status Lampu Operasi Arti

Menyala merah Sedang mengisi Berkedip-kedip merah

Pengisian terhenti karena suhu internal yang abnormal, masalah adaptor USB-AC, masalah baterai (halaman 129), operasi pewaktu. Tidak menyala Pengisian selesai

Status Lampu Operasi Arti

Menyala hijau Kamera _diaktifkan Pengisian terhenti Menyala merah

Dalam kondisi tidur

Sedang mengisi Berkedip sangat cepat

warna merah-hijau

Pengisian terhenti karena suhu internal yang abnormal, masalah adaptor USB-AC, masalah baterai (halaman 129), operasi pewaktu.

Berkedip pelan warna

hijau Pengisian selesai

Menyala merah Sedang mengisi Berkedip pelan warna

merah-kuning Mengisi (kondisi tidur) Berkedip sangat cepat warna

hijau-kuning

Pengisian terhenti karena suhu internal yang abnormal, masalah adaptor USB-AC, masalah baterai (halaman 129), operasi pewaktu. Berkedip sangat cepat warna

merah-hijau Sama seperti di atas (kondisi tidur) Menyala hijau Pengisian selesai

(21)

21 Dasar-dasar Mulai Cepat • Baterai sudah lama tidak dipakai dan/atau suhu sekitar dapat menyebabkan

pengisian membutuhkan waktu lebih lama daripada biasanya. Kondisi ini dapat juga menyebabkan lampu pengoperasian berkedip merah. Jika ini terjadi, lihat halaman 129.

• Adaptor USB-AC akan menjadi hangat selama proses pengisian. Hal ini normal dan bukan berarti terdapat kegagalan fungsi.

• Bentuk colokan daya tergantung pada wilayah geografis masing-masing negara. Jika lampu operasi tidak menyala atau berkedip selama pengisian, periksa arah konektor kabel USB.

• Pastikan bahwa Anda memasukkan penghubung kabel ke dalam port hingga Anda mendengar bunyi klik terpasang kencang pada tempatnya. Bila Anda gagal memasukkan penghubung seluruhnya dapat menyebabkan komunikasi yang buruk atau kegagalan fungsi.

• Ingatlah bahwa meskipun penghubung sudah dimasukkan seluruhnya, Anda masih dapat melihat bagian logam penghubung seperti ditunjukkan dalam gambar.

Kamera

(22)

.

Mengisi daya menggunakan sambungan USB ke komputer

Saat kamera dan pengontrol dimatikan, sambungkan dalam urutan yang ditunjukkan di bawah (

_

,

_

).

• Jika kamera atau pengontrol dalam keadaan hidup, tahan [_p] (Daya) selama sekitar dua detik untuk mematikannya sebelum menyambungkannya ke komputer.

• Jika Anda menyalakan kamera saat mengisi melalui sambungan USB ke komputer sedang berlangsung, kamera akan membuat sambungan USB dengan komputer. Pengisian akan berlanjut. Pengisian juga akan berlanjut jika Anda menghidupkan pengontrol. Perhatikan bahwa beberapa jenis komputer atau lingkungan sambungan dapat menghentikan pengisian jika pasokan daya rendah. Waktu pengisian daya : Kamera: Kira-kira 3 jam 35 menit

Pengontrol: Kira-kira 2 jam 55 menit USB

2

1

Kabel USB mikro (disertakan bersama kamera)

Port [USB]

Port USB

Komputer (daya diaktifkan)

Ketika mencolokkan konektor, orientasikan tanda ini seperti yang dijelaskan di bawah. Kamera : Ke arah sisi lensa

Pengontrol: Ke arah sisi layar monitor Penutup [USB]

(23)

.

Indikasi Lampu Operasi

Saat daya mati

Saat daya hidup • Kamera

• Pengontrol

Menyala merah Sedang mengisi Berkedip-kedip merah

Pengisian terhenti karena suhu internal yang abnormal, masalah adaptor USB-AC, masalah baterai (halaman 129), operasi pewaktu. Tidak menyala Pengisian selesai

Menyala hijau Pengisian terhenti Berkedip sangat cepat warna

merah-hijau

Pengisian terhenti karena suhu internal yang abnormal, masalah adaptor USB-AC, masalah baterai (halaman 129), operasi pewaktu.

Menyala kuning Sedang mengisi Berkedip pelan warna

merah-kuning Mengisi (kondisi tidur) Berkedip sangat cepat warna

hijau-kuning

Pengisian terhenti karena suhu internal yang abnormal, masalah adaptor USB-AC, masalah baterai (halaman 129), operasi pewaktu. Berkedip sangat cepat warna

merah-hijau Sama seperti di atas (kondisi tidur) Menyala hijau Pengisian selesai

(24)

24 Dasar-dasar Mulai Cepat • Pada saat pertama kali Anda menyambungkan kamera atau pengontrol ke

komputer menggunakan kabel USB, sebuah pesan kesalahan mungkin muncul pada komputer. Jika ini terjadi, lepaskan lalu sambungkan kembali kabel USB. • Baterai sudah lama tidak dipakai, komputer jenis dan kondisi sambungan tertentu

dapat menyebabkan pengisian membutuhkan waktu lebih lama daripada biasanya. Kondisi ini dapat juga menyebabkan lampu pengoperasian berkedip merah. Jika ini terjadi, lihat halaman 137.

• Agar pengisian lebih cepat, sebagiknya gunakan adaptor USB-AC yang disertakan.

• Pengisian tidak akan dijalankan ketika komputer yang tersambung dalam modus hibernasi.

Hal-hal Lain Mengenai Pengisian

• Dengan dua metode pengisian yang diuraikan di atas, Anda dapat mengisi baterai. Jangan pernah menggunakan peralatan pengisi tipe lainnya. Penggunaan pengisi yang berbeda dapat menyebabkan kecelakaan yang tidak terduga.

• Baterai model ini hanya dapat diisi melalui port USB dengan spesifikasi USB 2.0. • Perangkat pengisian USB dan perangkat catu daya mengikuti standar tetap.

Penggunaan perangkat lebih rendah atau perangkat yang tidak mengikuti standar dapat mengakibatkan kamera tidak berfungsi dan/atau gagal.

• Pengoperasian tidak dijamin jika komputer dibangun atau diubah oleh Anda. Walaupun dalam komputer yang dijual secara komersial, beberapa spesifikasi port USB mungkin tidak dapat mengisi melalui kabel USB.

• Baterai yang masih hangat setelah penggunaan normal tidak dapat terisi penuh. Berikan waktu agar baterai mendingin sebelum mengisi.

• Tenaga baterai berkurang sedikit ketika dipasang di dalam kamera atau pengontrol. Oleh karena itu, Anda dianjurkan untuk segera mengisi baterai sebelum perlu menggunakannya.

• Pengisian baterai kamera dapat menyebabkan gangguan pada penerimaan TV dan radio. Bila hal ini terjadi, pasang adaptor USB-AC pada stop kontak yang jauh dari TV atau radio.

• Waktu pengisian sebenarnya tergantung dari kapasitas baterai tersebut dan kondisi pengisian.

• Jangan gunakan adaptor USB-AC pada alat lain mana pun. • Jangan pernah gunakan kabel daya pada perangkat lain.

• Hanya gunakan adaptor USB-AC dan kabel USB yang ditetapkan di dalam manual ini untuk pengisian. Penggunaan jenis perangkat lainnya dapat mengakibatkan pengisian yang kurang tepat.

(25)

25 Dasar-dasar Mulai Cepat Memeriksa Isi Baterai Saat Ini

Selama tenaga baterai dipakai, indikator baterai pada layar monitor menunjukkan tenaga saat ini seperti yang ditunjukkan di bawah.

menunjukkan bahwa tenaga baterai rendah. Isilah baterai sesegera mungkin. menunjukkan bahwa baterai akan segera habis. Isilah baterai sesegera mungkin.

• Level yang ditunjukkan oleh indikator baterai dapat berubah bila Anda Mengganti-ganti antara modus REKAM dan modus PUTAR.

• Bila kamera dibiarkan selama kira-kira 7 hari tanpa mengalirkan tenaga selama baterai mati akan menyebabkan pengaturan tanggal dan waktu menjadi hilang. Sebuah pesan yang memberitahu Anda untuk mengonfigurasi pengaturan waktu dan tanggal akan muncul saat berikutnya Anda menghidupkan kamera setelah memulihkan power. Bila hal ini terjadi, konfigurasikan pengaturan tanggal dan waktu (halaman 108).

• Lihat halaman 147 untuk informasi mengenai usia baterai dan jumlah foto.

Isi Tinggi Rendah

Baterai Indikator

Kamera * * *

Pengontrol * * *

(26)

.

Sambungan Nirkabel Kamera-Pengontrol

Kamera dan pengontrol berkomunikasi melalui sambungan teknologi nirkabel Bluetooth. Setelah Anda melakukan pengoperasian "pemasangan" yang diperlukan untuk sambungan teknologi

nirkabel Bluetooth, kamera dan pengontrol akan saling tersambung secara otomatis saat Anda mengaktifkannya. Perhatikan bahwa koneksi akan terputus ketika jarak antara kamera dan pengontrol menjadi terlalu jauh. Pengontrol akan mati setelah sambungan teknologi nirkabel Bluetooth terputus setelah beberapa waktu yang telah ditentukan sebelumnya. Kamera akan tetap hidup, jadi Anda dapat memotret gambar dengan menekan tombol rananya.

• Kamera Anda memiliki fungsi komunikasi teknologi nirkabel Bluetooth yang telah terintegrasi. Hindari mengoperasikan kamera (termasuk pengoperasian kamera secara terpisah) di dalam pesawat atau di tempat lain mana pun yang melarang penggunaan komunikasi data nirkabel.

.

Untuk menghidupkan daya

Baik kamera maupun pengontrol harus dihidupkan untuk dapat menggunakan keduanya.

• Menghidupkan kamera akan menyebabkan kamera dan lampu pengoperasian pengontrol menyala hijau, dan secara otomatis memulai operasi untuk membuat sambungan teknologi nirkabel Bluetooth di antara kamera dan pengontrol. Sebuah gambar akan muncul pada pengontrol dan pemotretan akan diaktifkan.

• Sambungan antara kamera dan pengontrol terpengaruh oleh orientasi dan jarak di antara keduanya.

Mengaktifkan dan Menonaktifkan Daya

Kamera

Tekan [p] (Daya). Pengontrol_{Tekan [}_p_{] (Daya).}

[p] (Daya) Lampu pengoperasian

(27)

27 Dasar-dasar Mulai Cepat • Jangkauan maksimum untuk memotret dengan tombol rana pengontrol adalah

sekitar 10 meter. Jangkauan maksimum untuk melihat gambar pada layar monitor pengontrol adalah sekitar lima meter.

• Jika sambungan buruk, Lampu pengoperasian pengontrol akan berkedip warna hijau dan " " (Status komunikasi antara kamera dan pengontrol) akan muncul di layar monitor. Respons kamera mungkin akan lambat jika Anda melakukan operasi pada pengontrol saat komunikasinya buruk. Jika ini terjadi, cobalah menyesuaikan orientasi dan jarak antara kamera dan pengontrol.

• Perhatikan tindakan awal di bawah untuk memastikan komunikasi yang stabil antara kamera dan pengontrol.

– Pastikan tidak ada yang menghalangi area abu-abu seperti ditunjukkan pada gambar. – Tunjukkan bagian belakang pengontrol pada

kamera.

– Pastikan bahwa tidak ada yang menghalangi jalur antara kamera dan pengontrol.

Modus Tidur

Jika Anda menekan [p] (Daya) pada pengontrol atau jika Anda tidak melakukan pengoperasian pengontrol apa pun selama waktu yang ditetapkan oleh pengaturan "Tidur" pada menu Pengaturan (halaman 109) ketika ada sambungan teknologi nirkabel Bluetooth di antara kamera dan pengontrol, kamera dan pengontrol akan masuk ke modus tidur. Lampu pengoperasian akan berkedip pelan warna hijau selama kamera berada dalam modus tidur. Untuk memulihkan tampilan pengontrol, tekan tombol pengontrol mana saja. Sambungan teknologi nirkabel Bluetooth berdaya rendah antara kamera dan pengontrol terjaga meski keduanya berada dalam modus tidur, sehingga pengoperasian bisa diaktifkan dengan cepat ketika Anda siap menggunakan kamera dan pengontrol.

• Jika jarak antara kamera dan pengontrol terlalu jauh atau jika kondisi komunikasi memburuk sementara kamera dalam modus tidur, koneksi keduanya bisa jatuh.

(28)

28 Dasar-dasar Mulai Cepat Beralih antara mode REKAM dan mode PUTAR

.

Mematikan daya

Pada kamera dan pengontrol, tahan [p] (Daya) selama sekitar dua detik. • Mematikan kamera akan menyebabkan pengontrol mati secara otomatis. • Kamera akan mengeluarkan suara ketika kamera dimatikan. Kamera akan mati

ketika proses penurunan daya selesai.

Saat pertama kali Anda menyalakan kamera, sebuah layar muncul untuk

mengonfigurasi pengaturan bahasa tampilan, tanggal, dan jam. Kegagalan menyetel tanggal dan waktu dengan benar akan menyebabkan data tanggal dan waktu yang salah ikut terekam bersama gambar.

• Model kamera yang dijual dalam area geografis tertentu mungkin tidak mendukung pemilihan bahasa tampilan.

1.

Hidupkan kamera dan pengontrol (halaman 26).

• Jika ini adalah pertama kalinya Anda mengaktifkan daya, layar pemilihan bahasa akan muncul. Jika layar tidak muncul, periksa kamera sudah diaktifkan.

2.

Seret (halaman 18) layar pengontrol ke atas dan bawah atau sentuh " "," " hingga Anda menemukan bahasa yang diinginkan, lalu sentuh untuk memilihnya.

Untuk memasuki modus PUTAR

Dalam modus REKAM, sentuh " " (PUTAR).

• Jika " " (PUTAR) tidak ditampilkan pada layar, Anda bisa menyentuh gambar Tinjauan (halaman 58), atau beralih ke modus PUTAR dengan menyentuh " " (Tampilkan Ikon) lalu menyentuh " " (PUTAR).

Untuk memasuki modus REKAM

Dalam modus PUTAR, sentuh " " (Tampilkan Ikon). Pada gambar layar yang muncul, sentuh " " (REKAM).

Mengonfigurasi Pengaturan Dasar Saat Pertama Kali

Menghidupkan Kamera

" " (Tampilkan Ikon)

Layar setelah " " (Tampilkan Ikon) disentuh " " (PUTAR) /

(29)

3.

Sentuh format tampilan tanggal yang diinginkan.

Contoh: 10 Juli 2017 TT/BB/HH * 17/7/10 HH/BB/TT * 10/7/17 BB/HH/TT * 7/10/17

4.

Set tanggal dan waktu.

• Sentuh nilai yang ingin diubah (tahun, bulan, hari, jam, menit) lalu sentuh " "," " untuk mengubahnya.

• Untuk mengganti antara format 12-jam dan 24-jam, pilih "am (pm)"/"24h" lalu sentuh " ", " " untuk mengubah pengaturan.

5.

Setelah pengaturan tanggal dan waktu sesuai dengan yang diinginkan, sentuh "OK".

• Setiap negara mengontrol waktu lokal masing-masing dan penggunaan waktu musim panas, sehingga sewaktu-waktu dapat berubah.

• Saat kamera terhubung ke telepon pintar dengan aplikasi EXILM Connect, Anda dapat menjalankan penyesuaian tanggal dan waktu otomatis. Zona waktu kamera akan diubah secara otomatis sesuai dengan zona waktu telepon pintar. Untuk selengkapnya, lihat Panduan Pengguna EXILIM Connect (halaman 69). Bila Anda membuat kesalahan dalam mengonfigurasi bahasa tampilan, pengaturan tanggal, atau waktu dengan prosedur di atas, lihat halaman berikut untuk informasi mengenai bagaimana cara memperbaiki pengaturan.

– Bahasa tampilan: Halaman 109 – Tanggal dan jam: Halaman 108

(30)

30 Dasar-dasar Mulai Cepat Walaupun kamera memiliki memori yang terpasang di dalam yang dapat digunakan untuk menyimpan gambar dan film, Anda mungkin ingin membeli kartu memori yang dijual bebas untuk kapasitas yang lebih besar. Kamera tidak memiliki kartu memori. Gambar yang direkam selama kartu memori terpasang akan disimpan ke kartu memori. Bila tidak ada kartu memori yang terpasang, gambar disimpan ke memori yang terpasang di dalam.

• Foto dan film yang disimpan dalam memori terpasang tidak dapat disalin ke kartu memori.

• Untuk informasi mengenai kapasitas kartu memori, lihat halaman 143.

– Kartu Memori microSD – Kartu Memori microSDHC – Kartu Memori microSDXC

• Di atas adalah jenis kartu memori yang didukung per Mei 2016. • Kamera ini mendukung penggunaan kartu memori microSD

dari jenis dan kapasitas berikut: kartu memori microSD hingga 2 GB, kartu memori microSDHC lebih besar dari 2 GB hingga 32 GB, kartu memori microSDXC lebih besar dari dari 32 GB hingga 2 TB. Perhatikan kemampuan menggunakan kartu tertentu pada kamera ini, walaupun kapasitas di atas dan persyaratan jenis terpenuhi, hal tersebut tidak dijamin.

.

Hal-hal yang Perlu Diperhatikan Dalam Penanganan Kartu Memori

Beberapa kartu memori jenis tertentu dapat memperlambat kecepatan pemrosesan. Secara khusus, film berkualitas tinggi mungkin tidak dapat disimpan dengan benar. Kartu memori yang lambat butuh waktu lama untuk merekam data dan dapat menghasilkan gambar dan/atau audio yang terputus-putus saat diputar.

Menyiapkan Kartu Memori

Kartu Memori yang Didukung

Peringatan!

0Kartu memori memiliki ukuran yang sangat kecil dan dapat tertelan secara tidak sengaca oleh bayi dan anak kecil. Jaga kartu memori dari jangkauan bayi dan anak-anak. Jika kartu memori tertelan secara tidak sengaja, segera hubungi dokter.

+

(31)

1.

Pada kamera, tahan [p] (Daya)

selama sekitar dua detik untuk mematikan daya, dan kemudian buka penutup [CARD].

2.

Masukkan kartu memori. Setelah memposisikan kartu memori sedemikian hingga bagian belakangnya menghadap ke atas (ke arah sisi lensa kamera), geserlah ke dalam slot kartu terus hingga Anda mendengar bunyi klik terpasang kencang di dalam.

3.

Tutup penutup [CARD].

• Jangan pernah memasukkan apapun selain kartu memori yang didukung (halaman 30) ke dalam celah kartu memori.

• Bila air atau benda asing lainnya masuk ke dalam slot kartu, segera matikan kamera, dan hubungi pengecer atau pusat layanan CASIO resmi Anda yang terdekat.

Untuk memasang kartu memori

Belakang

(32)

.

Untuk mengganti kartu memori

Tekan kartu memori dan kemudian lepaskan. Hal ini akan menyebabkannya keluar dari slot kartu memori dengan pelan. Tariklah kartu seluruhnya keluar dan kemudian masukkan yang lainnya.

• Matikan kamera sebelum mengganti kartu memori. Mengganti kartu memori saat kamera sedang menjalankan suatu operasi dapat mengakibatkan gambar tidak disimpan dan bahkan merusak kartu memori.

Formatlah kartu memori pada kamera sebelum pertama kali menggunakannya.

• Bila kartu memori yang sudah memiliki foto atau file lainnya di dalamnya diformat, isinya akan dihapus. Biasanya Anda tidak perlu memformat kartu memori lagi. Namun, bila proses penyimpanan ke dalam kartu melambat atau bila Anda melihat adanya ketidaknormalan lainnya, format ulang kartu.

• Pastikan menggunakan kamera untuk memformat kartu memori. Memformat kartu pada komputer akan menghasilkan format standar non-SD, yang dapat sangat memperlambat waktu pemrosesan dan dapat menyebabkan masalah kompatibilitas, kinerja, dan masalah-masalah lainnya.

1.

Masukkan kartu memori (halaman 31).

2.

Hidupkan kamera dan pengontrol, lalu sentuh " " (Tampilkan Ikon).

3.

Sentuh "MENU".

4.

Sentuh tab "¥ Pengaturan".

5.

Seret ke atas dan ke bawah hingga Anda menemukan "Format", lalu sentuh.

6.

Sentuh "Format" lalu sentuh "Ya". Ini memulai operasi pemformatan kartu memori.

(33)

33 Dasar-dasar Mulai Cepat Kamera Anda memiliki berbagai macam modus perekaman untuk menyesuaikan kondisi dan tujuan pemotretan (halaman 40). Bagian ini menjelaskan cara menggunakan modus perekaman Tampilan Kubah.

Modus ini mengambil gambar kubah yang mencakup area yang lebih luas daripada kamera konvensional. Gambar yang direkam memiliki bentuk bundar.

1.

Hidupkan kamera dan pengontrol (halaman 26). Ini akan memulai kamera dan pengontrol pada mode REKAM.

2.

Sentuh " " (Tampilkan Ikon).

Memotret Foto

Memilih Modus Perekaman Tampilan Kubah

185°

Kamera Mengarah ke Atas

185° Kamera Mengarah ke Depan

(34)

3.

Sentuh ikon kedua dari atas (ikon kedua dari

kanan jika orientasi layar portrait) (Modus perekaman).

4.

Sentuh "Tampilan Kubah".

(35)

1.

Tekan tombol rana kamera atau pengontrol.

Kamera akan memfokuskan semua gambar secara otomatis, lalu memotret foto.

• Normalnya, pengambilan foto akan

menyebabkan lampu pengoperasian berkedip merah satu kali.

Membuat Film

Tekan [0] (Film) pada kamera atau pengontrol untuk memulai perekaman film.

Perekaman akan berhenti jika Anda menekan [₀] (Film) kembali.

Lihat halaman 48 untuk informasi lebih lanjut.

• Anda juga dapat memotret dengan menyentuh layar (halaman 51).

• Dengan modus ini, ukuran gambar ditetapkan pada 15M (3888x3888).

• Lampu pengoperasian berkedip merah selama perekaman film berlangsung.

.

Memotret dengan Kamera Saja

Anda bisa menggunakan kamera dalam konfigurasi berdiri sendiri tanpa menyalakan pengontrol atau juga menetapkan hubungan antara pengontrol dan kamera.

• Jika operasi Pemotretan Interval (halaman 44) atau perekaman film (halaman 48) sedang berlangsung, maka itu akan terus mengambil gambar meski daya pengontrol dimatikan.

Melakukan pemotretan

Tombol rana Kamera Pengontrol [0] (Film) [0] (Film) Tombol rana Lampu pengoperasian

(36)

36 Dasar-dasar Mulai Cepat Gunakan prosedur berikut untuk melihat foto pada layar monitor kamera.

• Untuk informasi mengenai cara memutar film, lihat halaman 59.

1.

Sentuh " " (PUTAR) untuk masuk ke modus

PUTAR.

Ini akan menampilkan satu hasil foto yang terakhir disimpan dalam memori.

• Anda juga bisa memasuki modus PUTAR dengan menyentuh layar gambar tinjauan (halaman 58). • Juga terdapat informasi mengenai foto yang

ditampilkan (halaman 10).

• Anda juga dapat menghilangkan informasi tersebut untuk melihat hanya foto saja (halaman 106).

• Anda dapat memperbesar atau memperkecil gambar dengan menyentuh layar monitor (halaman 61).

Bila Anda sedang merekam sebuah foto yang sangat penting bagi Anda, Anda dianjurkan untuk memperbesar gambar tersebut dan memeriksa detailnya setelah merekamnya.

2.

Seret ke kiri atau kanan melintasi gambar layar untuk menggulirkan foto.

• Menekan tombol rana pengontrol saat dalam modus PUTAR atau saat layar menu ditampilkan akan memindahkan secara langsung ke modus REKAM.

• Tanda tanya (?) akan tampil untuk gambar yang tidak bisa ditampilkan karena beberapa alasan.

Melihat Foto

(37)

37 Dasar-dasar Mulai Cepat Bila memori menjadi penuh, Anda dapat menghapus foto dan film yang tidak lagi Anda perlukan untuk mengosongkan ruang penyimpanan dan merekam lebih banyak gambar.

• Ingatlah bahwa operasi penghapusan file (gambar) tidak dapat dibatalkan.

.

Untuk menghapus sebuah file tunggal

1.

Masuk ke modus PUTAR.

2.

3.

Sentuh " ".

4.

Sentuh "Hapus 1 File".

5.

Seret layar ke kiri atau kanan untuk

menggulirkan di antara gambar sampai gambar yang Anda ingin hapus ditampilkan.

6.

Sentuh " " (Hapus).

Ini akan menghapus gambar yang dipilih.

.

Untuk menghapus semua file

1.

Masuk ke modus PUTAR.

2.

3.

Sentuh " ".

4.

Sentuh "Hapus Semua File".

5.

Sentuh "Hapus".

Ini akan menyebabkan pesan "Tidak ada file." ditampilkan.

(38)

38 Dasar-dasar Mulai Cepat Pengoperasian

• Bila cahaya yang tidak diinginkan menyinari lensa, naungi lensa dengan tangan Anda saat memotret gambar.

Layar Monitor saat Mengambil Foto

• Kondisi tingkat kecerahan subjek dapat menyebabkan respons layar monitor melambat dan dapat menyebabkan gangguan digital dalam gambar layar monitor. • Gambar yang muncul pada layar monitor adalah untuk komposisi gambar. Gambar

sebenarnya akan direkam bersama modus perekaman yang dipilih (halaman 40). Memotret di Dalam Ruangan di bawah Cahaya Lampu Pijar

• Kelipan cahaya lampu pijar selama beberapa menit dapat mempengaruhi tingkat kecerahan atau warna gambar.

Hal-hal Lainnya yang Perlu Diperhatikan

• Reduksi gangguan dilakukan ketika sensitivitas ISO diatur ke nilai yang tinggi. Ini dapat menyebabkan kamera butuh waktu lebih lama untuk siap memotret kembali setelah tombol rana ditekan. Jangan melakukan operasi apa pun selama operasi perekaman gambar sedang berlangsung.

• Akibat karakteristik elemen gambar yang digunakan oleh kamera, objek yang bergerak sangat cepat dalam sebuah gambar dapat terlihat terdistorsi.

(39)

39 Merekam Gambar

Merekam Gambar

Menyentuh layar monitor dalam modus REKAM akan menampilkan layar untuk mengonfigurasi pengaturan modus REKAM.

1.

Tekan [p] (Daya) untuk menghidupkan kamera dan masuk ke modus REKAM.

• Bila kamera berada dalam modus PUTAR, sentuh " " (REKAM) untuk memasuki modus REKAM.

2.

3.

Sentuh komponen menu yang ingin diubah.

Untuk mengonfigurasikan pengaturan modus REKAM



Menu (halaman 50)*



Modus perekaman (halaman 40)



Modus nirkabel (halaman 69)



Modus syuting Interval (halaman 44)



Modus PUTAR (halaman 28)

*Bergantung pada modus perekaman, sebagian komponen pada menu yang muncul mungkin tidak dapat digunakan.

[p] (Daya)

1

2

3

4

5

(40)

40 Merekam Gambar Kamera Anda memiliki berbagai modus perekaman yang berbeda.

1.

Dalam modus REKAM, sentuh " " (Tampilkan Ikon).

2.

Sentuh ikon modus perekaman.

3.

Sentuh ikon pada modus perekaman yang ingin digunakan.

Ini akan masuk masuk ke modus perekaman. • Menyentuh " " akan menampilkan penjelasan rinci

tentang masing-masing modus. Seret ke atas atau

ke bawah pada layar monitor untuk bergulir di antara modus. Ketika adegan yang Anda inginkan ditampilkan, sentuh ikonnya.

Memilih Modus Perekaman dan Memotret Foto

Tampilan Kubah Memotret gambar Tampilan Penuh (halaman 41).

Panorama Menekan tombol rana saat kamera diarahkan ke atas _{akan merekam gambar panorama 360° (halaman 42).} Sudut Sangat Lebar Merekam gambar yang dihasilkan dengan memangkas _{bagian pusat (perbandingan aspek 4:3) dari adegan}

yang dipilih oleh lensa (halaman 43).

Ikon modus perekaman

(41)

41 Merekam Gambar Gunakan prosedur berikut ini untuk memotret gambar Tampilan Kubah. Gambar yang diambil dengan fungsi ini berukuran 3888x3888 , dan memiliki perbandingan aspek 1:1.

1.

Pilh " " (Tampilan Kubah) sebagai modus perekaman.

2.

Tekan tombol rana.

Ini akan merekam foto yang diambil.

• Saat modus perekaman adalah "Tampilan Kubah", rentang pemotretan yang ditunjukkan oleh pengontrol berbeda dengan gambar aktual yang dipotret.

Memotret Area 180° (Tampilan Kubah)

185°

Kamera Mengarah ke Atas

185° Kamera Mengarah ke Depan

(42)

42 Merekam Gambar Anda dapat menggunakan prosedur berikut ini untuk memotret gambar panorama 360° tanpa menggerakkan kamera. Ini dilakukan dengan mempeluas gambar Tampilan Kubah dengan pusat lensanya sebagai titik referensi. Ukuran gambar yang direkam adalah 7456x1864 .

1.

Pilh " " (Panorama) sebagai modus perekaman.

2.

Arahkan kamera ke atas.

Layar akan menampilkan gambar panorama final.

3.

Geser layar monitor untuk menyesuaikan posisi titik penyatuan gambar.

4.

(43)

43 Merekam Gambar Gunakan prosedur berikut ini untuk merekam gambar yang dihasilkan dengan memangkas bagian pusat (perbandingan aspek 4:3) dari adegan yang dipilih oleh lensa. Ukuran gambar yang direkam adalah 3232x2424 .

1.

Pilh " " (Sudut Sangat Lebar) sebagai modus perekaman.

2. Memotret Gambar Perbandingan Aspek 4:3

(Sudut Sangat Lebar)

(44)

44 Merekam Gambar Anda dapat menggunakan Pemotretan Interval untuk memotret foto dan film secara otomatis pada interval yang ditentukan.

.

Untuk memulai operasi Pemotretan Interval

1.

Dalam modus REKAM, sentuh " " (Tampilkan Ikon).

2.

Sentuh ikon modus Pemotretan Interval.

3.

Sentuh adegan Pemotretan Interval yang ingin Anda gunakan.

• Menyentuh " " akan menampilkan penjelasan rinci tentang masing-masing adegan. Seret ke atas atau ke bawah pada layar monitor untuk bergulir antar adegan. Ketika ada satu adegan yang ingin Anda tampilkan, sentuh ikonnya.

4.

Sentuh " ".

Memotret Adegan sebuah Aktivitas pada Interval Tetap

(Pemotretan Interval)

Adegan Tampilan Ikon Layar REKAM Penjelasan

Standar Mengambil gambar pada interval tetap.

Mendaki Mengambil gambar dengan pengaturan optimal _mendaki. Bersepeda Mengambil foto dengan pengaturan optimal untuk _bersepeda.

Salju & Air Mengambil gambar dengan pengaturan optimal _{untuk salju dan olahraga air.} Bersantai Mengambil gambar dengan pengaturan optimal _{untuk bersantai dan perjalanan.}

Ikon modus Pemotretan Interval

(45)

45 Merekam Gambar

5.

Pilih item yang Anda inginkan lalu ubah pengaturannya.

6.

Sentuh " " (Kembali).

7.

Sentuh "Mulai".

Ini akan mulai pengoperasian.

• Memulai operasi Pemotretan Interval menyebabkan kamera dan pengontrol masuk ke kondisi tidur dan siaga untuk merekam gambar. Ini akan ditunjukkan dengan Lampu pengoperasian kamera yang berkedip warna hijau. Perhatikan bahwa kamera tidak akan memasuki kondisi tidur jika "5 detik" dipilih untuk pengaturan "Interval".

• Untuk pulih dari kondisi tidur, tekan tombol pengontrol mana saja. Berikutnya, menyentuh " " pada layar monitor akan menampilkan jumlah gambar yang direkam. Jumlah maksimum pengambilan gambar adalah 9.999.

Interval

Memungkinkan pemilihan salah satu interval pemotretan berikut.

5 detik, 15 detik, 30 detik, 1 menit, 2 menit

Gaya Pemotretan

t³:

Mengambil lima foto lalu diikuti dengan film berdurasi lima detik.*

³ Hanya:

Mengambil gambar film berdurasi lima detik.* Audio juga direkam dengan pengaturan ini.

t Hanya: Mengambil foto.

*Ketika "5 detik" dipilih untuk pengaturan "Interval", waktu perekaman film adalah dua detik.

(46)

46 Merekam Gambar • Anti getar diterapkan sesuai dengan pengaturan kamera saat ini. Namun demikian,

anti getar gambar tidak diaktifkan.

• Jika baterai kamera mati selama operasi Pemotretan Interval, maka operasi akan dihentikan. Baterai pengontrol yang mati tidak akan mempengaruhi operasi ini. Untuk menghentikan operasi Pemotretan Interval dalam hal ini, tahan [p] (Daya) pada kamera selama sekitar dua detik.

• Jika Anda melakukan operasi kamera secara manual atau jika kamera tidak lagi dalam keadaan kondisi tidur ketika Interval Pemotretan mencapai interval pengambiln gambar, perekaman Pemotretan Interval untuk interval itu akan dilewatkan.

• Menekan tombol [_p] (Daya) pengontrol saat kamera pulih dari kondisi tidur akan mengembalikan kondisi tidur dan memulai lagi operasi Pemotretan Interval. • Pengaturan asli awal tergantung pada adegan yang dipilih.

• Jika Anda mengubah pengaturan, perubahan akan tersimpan ketika Anda mematikan kamera. Untuk memulihkan pengaturan asli awal, lakukan operasi reset (halaman 110) untuk mereset kamera.

• Lingkungan tertentu dapat menyebabkan interval pemotretan menjadi lebih lama dibanginkan interval normal.

(47)

47 Merekam Gambar

.

Untuk menghentikan operasi Pemotretan Interval

1.

Pada pengontrol, tekan tombol apa saja untuk memulihkan dari kondisi tidur.

2.

Sentuh ikon " ".

3.

Sentuh "Ya".

Ini akan menghentikan operasi Pemotretan Interval.

.

Untuk mengambil gambar secara manual selama operasi

Pemotretan Interval

Anda bisa mengambil gambar dan film secara manual meski ketika operasi Pemotretan Interval sedang berlangsung.

1.

Pada pengontrol, tekan tombol apa saja untuk memulihkan dari kondisi tidur.

2.

Lakukan operasi pengontrol atau kamera yang diperlukan untuk memotret gambar yang diinginkan.

• Anda juga dapat menekan tombol rana kamera atau [0] (Film) untuk memotret ketika kamera dalam kondisi tidur.

• Anda tidak bisa mengambil gambar dengan PK Kecepatan Tinggi ketika operasi Pemotretan Interval sedang berlangsung.

• Gambar setelah setiap operasi perekaman ditampilkan hanya ketika "Tipe 1" dipilih sebagai tipe gambar Tinjauan (halaman 58).

(48)

48 Merekam Gambar Prosedur berikut menjelaskan cara merekam film.

• Anda dapat mengganti pengaturan kualitas film saat memotret dengan modus perekaman Sudut Super Lebar. Lihat halaman 51 untuk informasi lebih lanjut.

1.

Tekan [0] (Film).

Ini akan memulai perekaman.

• Audio stereo juga direkam saat pengaturan selain "HS120" atau "HS240" dipilih untuk pengaturan kualitas film.

• Tidak ada yang ditampilkan pada layar monitor selama perekaman film ketika pengaturan kualitas film adalah "4K" atau "FHD(60p)".

• Dalam modus perekaman Panorama, pengontrol menampilkan gambar Tampilan Kubah selama perekaman film, dan bukan gambar Panorama.

2.

Tekan [0] (Film) untuk menghentikan perekaman.

• Durasi setiap film bisa mencapai 29 menit atau 4 GB. Perekaman film juga akan berhenti secara otomatis bila memori telah penuh sebelum Anda menghentikan perekaman film.

Meminimalkan Efek Gerakan Kamera selama Perekaman Film

Ketika pengaturan kualitas gambar adalah "FHD(60p)", "FHD(30p)" atau "STD", Anda bisa mengurangi kabur akibat pergerakan kamera selama perekaman film dengan memilih pengaturan "Standar" atau "Kuat" untuk "Film Anti Getar" (halaman 52). Namun, ingatlah bahwa stabilisasi gambar tidak mencegah kekaburan gambar akibat gerakan subjek selama perekaman film. Selain itu, stabilisasi gambar menghasilkan sudut tampilan yang lebih sempit selama perekaman film. Meskipun pemilihan "Kuat" untuk pengaturan Anti Getar Film akan meningkatkan efek anti getar, hal ini juga akan meningkatkan peluang adanya garis horizontal akibat kedipan sumber cahaya (yang disebabkan oleh pencahayaan neon).

Yang Harus Diperhatikan Saat Melakukan Perekaman Film Kecepatan Tinggi

• Saat memotret film kecepatan tinggi, potretlah dalam lingkungan yang cukup cahaya.

• Saat merekam sebuah film kecepatan tinggi, kelipan sumber cahaya dapat menyebabkan munculnya pita horizontal dalam gambar. Hal ini tidak menandakan kegagalan fungsi kamera.

Untuk merekam film

(49)

49 Merekam Gambar • Perekaman film yang digunakan untuk waktu yang lama akan menyebabkan

kamera menjadi agak lebih hangat bila disentuh. Hal ini normal dan bukan berarti terdapat kegagalan fungsi.

• Saat pengaturan kualitas film adalah pengaturan selain "HS120" atau "HS240", audio akan direkam bersama dengan gambar film. Ingatlah hal-hal berikut ini saat mengambil film.

– Berhati-hatilah agar mikrofon tidak terhalang oleh jari Anda, dll.

– Tidak akan dihasilkan perekaman suara yang baik bila kamera terlalu jauh dari objek yang akan direkam.

• Mengambil film dalam jangka waktu lama di daerah yang suhunya relatif tinggi dapat menyebabkan gangguan digital (titik-titik putih) yang muncul pada gambar film. Peningkatan suhu bagian dalam kamera dapat memaksa perekaman film untuk berhenti secara otomatis. Jika ini terjadi, hentikan perekaman dan biarkan kamera menjadi dingin, agar pengoperasian secara normal dapat dilanjutkan. • Penggunaan memori terpasang yang dimiliki kamera atau beberapa kartu memori

jenis tertentu dapat memperlambat kecepatan pemrosesan. Secara khusus, film berkualitas tinggi mungkin tidak dapat disimpan dengan benar. Kartu memori yang lambat butuh waktu lama untuk merekam data dan dapat menghasilkan gambar dan/atau audio yang terputus-putus saat diputar.

(50)

50 Pengaturan Perekaman Lanjut

Pengaturan Perekaman Lanjut

Berikut ini adalah operasi menu yang dapat Anda gunakan untuk mengonfigurasi berbagai pengaturan kamera.

.

Operasi Layar Menu Contoh

1.

Dalam modus REKAM, sentuh " " (Tampilkan Ikon).

2.

Sentuh "MENU".

Ini akan menampilkan layar menu.

• Isi menu berbeda di dalam modus REKAM dan modus PUTAR.

3.

Sentuh tab tempat komponen menu yang ingin Anda konfigurasi.

4.

Seret ke atas dan ke bawah hingga Anda menemukan komponen yang pengaturannya ingin Anda ubah.

• Untuk membatalkan dan keluar dari menu, sentuh " " atau tekan tombol rana pengontrol.

5.

Sentuh komponen.

6.

Konfigurasikan pengaturan sesuai dengan isi layar.

• Untuk menavigasi kembali ke tingkat menu sebelumnya, sentuh " ".

• Bergantung pada modus perekaman, sebagian komponen pada menu yang muncul mungkin tidak dapat digunakan. Tidak akan terjadi apa-apa jika Anda menyentuh komponen yang tidak bisa digunakan.

.

Operasi Menu dalam Manual Ini

Operasi menu diwakili dalam buku petunjuk ini seperti ditunjukkan di bawah. Sentuh ikon dan komponen yang ditunjukkan, dan lakukan operasi seperti yang ditunjukkan, dari kiri ke kanan.

Menggunakan Menu REKAM

Tab

Komponen

Masuk ke modus REKAM * MENU * "rREC MENU" Tab * Pemotretan Sentuh

(51)

51 Pengaturan Perekaman Lanjut Masuk ke modus REKAM * MENU * Tab "rREC MENU" *

Pemotretan Sentuh

Saat "Aktif" dipilih untuk pengaturan ini, Anda dapat memotret dengan menyentuh layar.

• Pemotretan Sentuh tidak bisa digunakan ketika kamera dikonfigurasi dengan pengaturan berikut.

– PK Kcptn Tinggi: Prarekam (halaman 53)

Masuk ke modus REKAM * MENU * Tab "rREC MENU" * Kualitas Film

Saat modus perekaman adalah Sudut Super Lebar, Anda dapat mengonfigurasi pengaturan kualitas film.

• Anda dapat memotret dengan pengaturan kualitas gambar seperti ditunjukkan di bawah saat modus perekaman adalah Tampilan Kubah atau Panorama.

Memotret dengan Menyentuh Layar Monitor

(Pemotretan Sentuh)

Pengaturan Kualitas Gambar Film (Kualitas Film)

Kualitas Film Kecepatan rekaman (laju frame) Ukuran gambar (piksel) Penjelasan 4K 30 fps 3840x2160

Gunakan pengaturan ini untuk merekam film 4K. Perekaman dilakukan dengan perbandingan aspek 16:9.

FHD(60p) 60 fps 1920x1080 Pilih pengaturan ini untuk merekam film definisi tinggi lengkap (Full HD). Perbandingan aspek film yang direkam dengan pengaturan ini adalah 16:9. FHD(30p) 30 fps 1920x1080

HS120 120 fps 1280x720 _{Pilih pengaturan ini untuk merekam film} kecepatan tinggi.

• Audio tidak direkam. HS240 240 fps 640x480

STD 30 fps 640x480

Gunakan pengaturan ini untuk perekaman film standar. Perekaman dilakukan dengan perbandingan aspek 4:3.

(52)

Film Anti Getar

Anda bisa mengurangi kabur akibat gerakan kamera selama perekaman film dengan memilih pengaturan (Standar) atau (Kuat). Namun demikian, anti getar gambar tidak digunakan. Selain itu, Anti Getar menghasilkan sudut tampilan yang lebih sempit saat perekaman film.

Fungsi ini dapat dipilih saat memotret dengan salah satu dari pengaturan kualitas film berikut ini.

FHD(60p), FHD(30p), STD

Modus REKAM Kualitas Film Kecepatan

rekaman Ukuran film

Tampilan Kubah 1:1 30 fps 1440x1440

Panorama Panorama 30 fps 2880x720

Mengurangi Kabur Akibat Gerakan Kamera Selama Perekaman

Film (Anti Getar Film)

(53)

PK Kcptn Tinggi

Gunakan prosedur berikut ini untuk memotret rentetan gambar.

1.

Sentuh butir yang sesuai dengan yang ingin Anda potret.

• Jika Anda memilih "30 fps", teruskan ke langkah 3. • Jika Anda memilih "Prarekam", teruskan ke langkah 2.

2.

Sentuh "Pre REC".

Ini akan memulai pra-rekam kelompok gambar yang akan terus diperbarui sampai Anda menekan tombol rana.

• Untuk menghentikan pengoperasian pra-rekam gambar, sentuh " ".

3.

Ini akan memotret 30 gambar PK.

• Ukuran gambar PK Kecepatan Tinggi ditunjukkan seperti di bawah ini. – Tampilan Kubah: 1936x1936

– Panorama: 3480x960

– Sudut Sangat Lebar: 1600x1200

Memotret Rentetan Gambar (PK Kecepatan Tinggi)

Pengaturan Penjelasan

30 fps Pemtoretan kecepatan tinggi sebanyak 30 gambar _{dalam satu detik.} Prarekam

Menekan tombol rana akan menyimpan 15 gambar pra-rekam bersama dengan 15 gambar PK yang diambil setelah tombol rana ditekan.

(54)

Kecerahan

Anda dapat menyesuaikan nilai pencahayaan gambar secara manual (nilai EV) sebelum mengambil gambar. Nilai kompensasi pencahayaan yang Anda tetapkan tetap berlaku hingga Anda mengubahnya.

– Rentang Kompensasi Pencahayaan: –2,0 EV hingga +2,0 EV – Satuan: 1/3 EV

• Untuk membatalkan kompensasi pencahayaan, ubahlah nilai EV ke 0,0.

• Saat memotret pada kondisi yang sangat gelap atau sangat terang, Anda mungkin tidak dapat memperoleh hasil yang memuaskan meskipun telah melakukan kompensasi pencahayaan.

Mengoreksi Kecerahan Gambar (Kecerahan)

Menurunkan nilai EV. Nilai EV yang lebih rendah terbaik untuk subjek berwarna gelap dan untuk memotret di luar ruangan pada hari yang cerah.

Menaikkan nilai EV. Nilai EV yang lebih tinggi terbaik untuk subjek berwarna terang dan subjek dengan cahaya latar.
