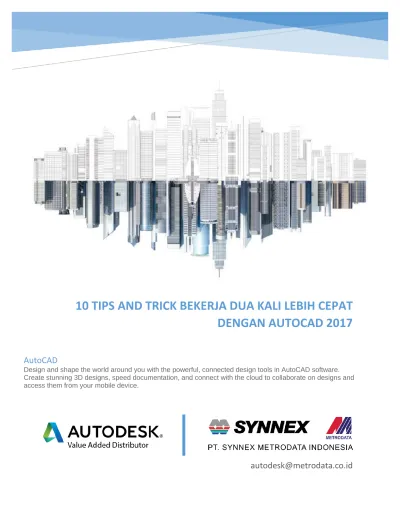

10 TIPS AND TRICK BEKERJA DUA KALI LEBIH CEPAT DENGAN AUTOCAD 2017

(1)

10 TIPS AND TRICK BEKERJA DUA KALI LEBIH CEPAT

DENGAN AUTOCAD 2017

autodesk@metrodata.co.id

AutoCAD

Design and shape the world around you with the powerful, connected design tools in AutoCAD software. Create stunning 3D designs, speed documentation, and connect with the cloud to collaborate on designs and access them from your mobile device.

(2)

10 TIPS AND TRICK BEKERJA DUA KALI LEBIH CEPAT DENGAN

AUTOCAD 2017 PT SYNNEX METRODATA INDONESIA

The plethora of productivity tools in AutoCAD 2017 is

certain to provide a better design experience for

everyone!

Importing PDF Geometry :

AutoCAD 2017 tidak hanya memiliki feature sekedar mengimport PDF file melainkan dapat merubah object PDF / Raster menjadi Object Vector, dan tidak hanya dapat mengekspor file PDF, sekarang Anda dapat mengimpor geometri, teks TrueType dan raster gambar dari PDF.

Gunakan Tools PDF Impor (tab ribbon Insert) untuk mengimpor geometri dari PDF page ke drawing sebagai objek AutoCAD (vector object).

Anda juga dapat menemukan Impor tools pada aplikasi menu.

Setelah memilih PDF File - gunakan Impor PDF dialog box untuk

menyesuaikan hasil impor yang inginkanAnda.

Pilih file halaman yang akan di import. Selain menggunakan Import tools pada aplikasi menu Anda juga bisa menggunakan Comment Bar “PDFIMPORT command” untuk mengattachment PDF File.

Berikut adalah langkah-langkah untuk mengimport dan merubah PDF File menjadi object Geometry (Vector Object) :

(3)

Open File PDF yang akan di jadikan Object Geometry File, Sebagai Contoh :

(4)

Selain untuk import dan convert PDF file to Object Geometry AutoCAD 2017 juga bisa untuk Setting Layer PDF File :

Sebagai contoh disini Layer Culumn aktif :

(5)

Convert peningkatan Import PDF File secara keseluruhan Drawing menjadi Object Geometry :

(6)

Smart Center and Centerlines :

Associative Centerlines and Center Marks :

Di feature AutoCAD 2017 sekarang memberikan kemudahan dan efisiensi waktu untuk anda saat proses detailing drawing, membuat center line serta center mark hanya dalam satu sampai duakali step!

CenterLine :

Membuat centerline geometry (dari specified type line) yang sudah di tentukan baik dari object line atau object polyline.

CenterMark :

Membuat associative center mark geometry baik dari object circle atau lingkaran, arc object maupun polyarc object bisa dilakukan hanya dalam satu kali klik.

Saat anda memindahkan object baik itu center line atau center mark dan merubah atau mengganti skala object, CenterMark maupun CenterLine Object yang anda buat menggunakan feature baru ini akan synchrone mengikuti object yang anda ganti.

Selain itu anda juga dapat mengganti type center line atau center mark baik type garis, skala, dan properties lainnya dari properties dialog.

Anda juga dapat menggunakan dan mengganti type TEXT sesuai dengan keinginan serta kebutuhan anda melalui dialog box properties.

(7)

Berikut langkah-langkah cara menggunakan CenterMark & CenterLine Tools :

Pilih Annotate feature di Ribbon Tools -> Centerlines Feature :

(8)

Improved Graphics :

Apakah anda lelah dengan garis diagonal design yang putus-putus dan bergerigi serta garis kurva yang tidak smooth, patah-patah, dan graphic card dari hardware komputer anda kurang mendukung saat design di AutoCAD?

Di Versi AutoCAD 2017 kini memiliki feature untuk setting Graphic Performance untuk mengatasi kendala-kendala di atas, dan kini AutoCAD 2017 lebih stabil dari versi-versi sebelumnya.

Anda juga dapat menggunakan Opsi geometri berkualitas tinggi dapat ditemukan dalam dialog box Performance Graphics.

Jika hardware Anda tidak mendukung kualitas geometri tinggi (isn’t DirectX® 11-capable), Coba menggunakan tampilan Smooth Line Display untuk kinerja grafis yang lebih baik.

Appearance and Selection :

Ingat bagaimana melihat versi objek yang sebelumnya (sementara object design sedang dibuat, dipindahkan atau disalin) sering muncul bergerigi?

Nah sekarang tidak lagi! Baris dengan "dot" linetypes sering sulit untuk melihat (bahkan ketika Anda mengubah lineweight!).

Sekarang Anda dapat benar-benar melihat Object Design yang anda buat Dalam AutoCAD 2017!

Di versi AutoCAD 2017 Linetypes dash dan dot combinations sekarang dapat menampilkan round dots tersebut pada design yang anda buat.

Snapping to Gaps

Apakah Anda pernah mencoba menggunakan snap object di gap atau celah pada objek dengan tanda hubung atau titik linetype? Mungkin di versi debelumnya Tidak akan bisa lakukan?

Sekarang objek snap memberikan recognizes gaps yang memungkinkan Anda dapat menggunakan snap object bahkan ketika anda memilih pada gap kosong.

(9)

Setting Graphic Performance menyesuaikan Hardware yang kurang memadai agar saat mendesign tidak terlalu membebani Hardware (Berat/Patah-Patah) Klik Kanan pada feature Graphic Performance

(10)

Design Views :

Ini semua tentang Cloud! Yang terhubung dengan akun A360 untuk tampilan desain dan berbagi desain, kustomisasi, sinkronisasi, proyek manajemen, dan banyak lagi.

A360 Ribbon Tab

Anda akan menemukan beberapa tools baru di feature A360, dan removal dari beberapa obsolete tools yang sering kurang digunakan. Design Feed tidak lagi ditampilkan namun Anda masih bisa mengaksesnya dengan perintah comment toolbar DESIGNFEEDOPEN.

Note :

Anda harus log-in untuk menggunakan semua feature dan benefit ini ke A360 Share Design View tool yang anda uploads di cloud baik tampilan 2D maupun 3D memiliki database property sesuai dalam design yang anda buat. Anda juga dapat memilih untuk mempublikasikan dan menampilkan design yang Anda buat. Jika Anda memilih untuk mempublikasikan dan menampilkan Design Anda, AutoCAD akan mensearching browser di mana Anda dapat melihat status di penampil A360.

Share Design View

AutoCAD 2017 menawarkan tools baru yang memudahkan anda untuk mempublikasikan dan melihat design yang anda buat ke team kolaborasi menggunakan Cloud Feature dan anda berbagi dengan orang lain dengan menggunakan password yang dapat melindungi File DWG anda. Stakeholders dapat melihat desain anda bahkan tanpa perlu login ke A360 atau tanpa memiliki atau menginstal software AutoCAD!

Anda juga dapat menggunakan Design Views Aplikasi Menu dengan penggunaan perintah comment ONLINEDESIGNSHARE.

Dan Berikut adalah langkah-langkah menggunakan feature A360 serta benefit A360 untuk user collaboration :

(11)

Share design dan collaborate design menggunakan A360 Feature :

Sign-in ke Autodesk Account :

(12)

Autodesk A360 Interface :

Autodesk Desktop App :

Salah satu perubahan pertama yang Anda akan lihat ketika menginstal AutoCAD 2017 adalah New Autodesk Desktop App. Feature ini secara otomatis akan tampil setelah proses instalasi selesai.

Shortcut untuk desktop Autodesk App. juga terinstal pada desktop Anda dan

taskbar. Pastikan anda masuk untuk sign-in ke akun Autodesk Anda untuk mendapatkan benefit dan nilai-nilai dari feature Autodesk App yang lebih maksimal.

Autodesk Desktop App. memberikan keamanan patch dan update untuk semua Product Autodesk (2015-2017). Anda harus sadar akan hal ini untuk mendapatkan hak benefit yang anda dapatkan. Autodesk Desktop App juga memberikan update dan training konten untuk produk dari masing-masing yang anda order

(13)

Help information product terupdate dari versi existing dan add – on terkait dengan produktifitas penggunaan software serta Learning Video untuk cara penggunan dan benefit Add-on Tersebut :

Migration Tools :

Installing AutoCAD and the New License Manager

Lebih mudah untuk mengubah jenis lisensi dan menyimpan pekerjaan anda tanpa perlu lose connection dengan Lisensi Manajer. Anda dapat mengganti type license tanpa perlu install atau uninstall ulang software Anda.

Tidak perlu masukan serial nomor selama proses instalasi. Sekarang Anda memberikan informasi ini ketika Anda pertama kali membuka software AutoCAD yang anda miliki. Dan memilih jenis license yang anda miliki Enter Serial Number atau Use a Network License (multi user atau single user).

(14)

Smooth Migration

Gunakan new Migrate Custom Settings tool untuk memindahkan pengaturan kustom yang Anda buat di versi sebelumnya dan file dari rilis sebelumnya untuk AutoCAD 2017.

User interface modern dan Informatif membuat lebih mudah untuk mendeteksi dan untuk mengidentifikasi Pengaturan yang disesuaikan saat custom settings tools bermigrasi.

Anda juga dapat mengakses Migrasi Tools Pengaturan kustom dari Windows menu (Jika AutoCAD tidak dapat berjalan). Jika Anda ingin mengubah settingan seperti semula atau by default anda dapat memilih feature tools "Reset Setting to Default". updated summary report menawarkan lebih Informasi Dalam format yang lebih mudah dibaca!

Migration tools adalah feature yang digunakan untuk seetingan tools dari versi sebelumnya jika ada custom setting tools dari user -> User bisa menggunakan costume setting tools tersebut di versi terbaru.

(15)

Hardware Acceleration :

AutoCAD 2017 telah menambahkan banyak produktivitas tools dan perintah untuk membantu Anda mendapatkan desain secara detail dan maksimal serta efisiensi waktu!

Parallel Hatch Lines

AutoCAD 2017, closely spaced parallel hatch lines memiliki grafis space baris yang lebih konsisten.

Anda akan menemukan bahwa kinerja 2D dan 3D di area drawing meningkat lebih signifikan dalam AutoCAD 2017. Pan dan Zoom tools lebih responsive, mengorbit 3D model yang complex dengan file yang besar, visualisasi design tidak lagi ada Hasil degradasi adaptif. Dan jika Anda pernah bekerja dengan model file yang besar dan jumlah blok terdapat edge. Anda mungkin akan terkejut dengan performance kinerja yang sekarang di versi AutoCAD 2017!

Object Selection

Ketika memilih objek, geometri akan muncul lebih tebal dan lebih gelap (atau lebih ringan, namun tergantung warna latar belakang Anda). Setelah Anda memilih objek design, Selection Object akan berubah warna dan tetap menebal, sehingga Anda yakin Anda telah memilih objek yang benar!

(16)

Setting Customize highlighting color pada tab dilog box Options sesuai dengan yang anda sukai (Selection effect color).

Objek yang bergerak akan lebih jelas dengan efek penghapusan memudar. Keduanya akan Pindahkan dan Copy preview yang lebih cepat (bahkan dengan file sangat besar dan design yang lebih complex).

Delete Key dengan Comment PICKFIRST

Jika Anda mencoba untuk menghapus objek yang terlihat terhadap display drawing menggunakan Key Delete (namun tidak ada peringatan). Anda mungkin perlu memastikan PICKFIRST comment set angka untuk 0 memiliki pesan peringatan dialog box AutoCAD 2017 ini untuk mengingatkan validasi design dan pastikan mengganti mode PICKFIRST ke Trun On mode.

Jika pesan ini menggangu kinerja design anda dapat mengganti PICKFIRST ke Trun Off mode atau dapat menggunakan option system menu -> Hidden Massage Setting.

Geometric Center Object Snap

Geometric Center Object Snap menemukan pusat geometris poligon dan polylines dengan bidang object tertutup.

Tanda bintang glyph menunjukkan geometris center.

(17)

Annotative Scale :

Annotative Scale adalah feature Annotation Text untuk memudahkan pengguna atau user dalam Scale Drawing tanpa harus memproposionalkan settingan drawing saat di print :

Sebagai contoh : Annotation Text -> Multiline Text -> STYLE TEXT -> New -> Checklists Annotative -> OK

(18)

Select Text -> Enter -> Add Scales -> OK

Block Editor

Block adalah feature yang memudahkan user untuk membuat template library agar user tidak membuat drawing yang sama secara ulang.

Ribbon Tools -> Block -> pilih Block yang sudah ada -> Edit -> Parameters -> Linear -> Select Block -> Actions -> Stretch -> Close Block Editor -> Save

(19)

Block Editor Visibility

Block Editor Visibility adalah feature untuk minghidden agar user bisa memilih beberapa type Block yang dimiliki, sebagai contoh :

Select Block yang kita miliki -> Block Editor -> Parameters -> Visibility -> Visibility States -> New -> Pilih Make Invisibility -> Select Object yang akan di Hidden -> Close Block Editor -> Save
