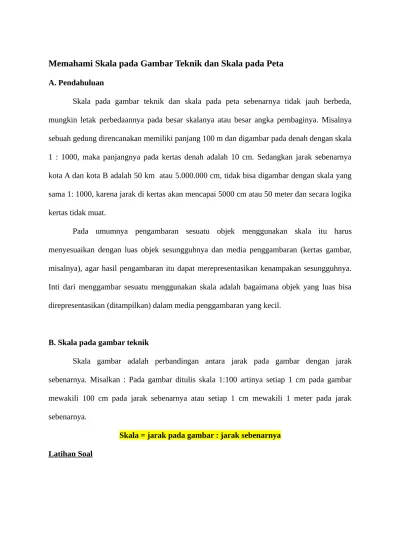

Memahami Skala pada Gambar Teknik dan Skala pada Peta
A. Pendahuluan
Skala pada gambar teknik dan skala pada peta sebenarnya tidak jauh berbeda,
mungkin letak perbedaannya pada besar skalanya atau besar angka pembaginya. Misalnya
sebuah gedung direncanakan memiliki panjang 100 m dan digambar pada denah dengan skala
1 : 1000, maka panjangnya pada kertas denah adalah 10 cm. Sedangkan jarak sebenarnya
kota A dan kota B adalah 50 km atau 5.000.000 cm, tidak bisa digambar dengan skala yang
sama 1: 1000, karena jarak di kertas akan mencapai 5000 cm atau 50 meter dan secara logika
kertas tidak muat.
Pada umumnya pengambaran sesuatu objek menggunakan skala itu harus
menyesuaikan dengan luas objek sesungguhnya dan media penggambaran (kertas gambar,
misalnya), agar hasil pengambaran itu dapat merepresentasikan kenampakan sesungguhnya.
Inti dari menggambar sesuatu menggunakan skala adalah bagaimana objek yang luas bisa
direpresentasikan (ditampilkan) dalam media penggambaran yang kecil.
B. Skala pada gambar teknik
Skala gambar adalah perbandingan antara jarak pada gambar dengan jarak
sebenarnya. Misalkan : Pada gambar ditulis skala 1:100 artinya setiap 1 cm pada gambar
mewakili 100 cm pada jarak sebenarnya atau setiap 1 cm mewakili 1 meter pada jarak
sebenarnya.
1. Lihat gambar denah rumah. Pada denah tertulis skala 1 : 100. Jika panjang ruang tamu pada gambar 3,5 cm , berapakah panjang sebenarnya ?
Jawab :
Panjang sebenarnya = panjang pada denah x penyebut skala = 3,5 x 100 cm
= 350 cm = 3,5 m
2. Pak Obed membangun rumah setinggi 6 m. Pada gambar rencana, tinggi rumah itu digambarkan setinggi 4,8 cm. Bila pada gambar rencana tampak kosen pintu setinggi 2,2 cm,
berapakah tinggi kosen pintu itu sebenarnya ?
Jawab :
Langkah pertama carilah skala terlebih dahulu
Skala = tinggi rumah di gambar rencana / tinggi rumah sebenarnya = 4,8 cm / 600 cm
= 1/125
Kemudian cari tinggi kosen pintu sebenarnya :
Tinggi kosen pintu sebenarnya = penyebut skala x tinggi kosen pintu gambar rencana = 125 x 2,2
= 275 cm = 2,75 m
Jadi tinggi kosen pintu itu sebenarnya adalah 2,75 m.
C. Skala peta
Skala peta adalah perbandingan antara jarak pada peta dengan jarak sebenarnya di
permukaan bumi.
Skala = jarak pada peta : jarak sebenarnya
Skala, jarak di peta, atau jarak sebenarnya dapat dicari bila dua diantaranya diketahui.
Skala peta dapat dinyatakan dengan angka, gambar dan tulisan. Skala peta dibedakan sebagai
berikut.
a) Skala numerik atau skala angka
Skala numerik adalah skala peta yang dinyatakan dengan angka atau bilangan pecahan.
Contoh :
Skala 1 : 100.000
Skala tersebut menunjukan bahwa jarak 1 cm pada peta sama dengan 100.000 cm atau 2 km
jarak sebenarnya di permukaan bumi.
Skala grafis adalah skala peta yang dinyatakan dengan gambar atau grafis.
Skala ini menunjukan bahwa setiap ruas di peta sama dengan 10 km jarak sebenarnya di
permukaan bumi.
Contoh :
c) Skala verbal atau skala tulisan
Skala verbal adalah skala peta yang dinyatakan dengan tulisan.
Contoh : satu cm pada peta sama dengan lima ribu meter
Latihan Soal !
1. Diketahui jarak antara kota A dan kota B sebenarnya adalah 23 km. Berapakah jarak kedua kota tersebut pada peta dengan skala 1 : 100.000 ?
Jawab :
1 km = 100.000 cm 23 km = 2.300.000 cm
Jarak pada peta = jarak sebenarnya / penyebut skala = 2.300.000 cm /100.000 cm = 23 cm Jadi jarak kedua kota tersebut pada peta adalah 23 cm
2. Diketahui pada peta berskala 1 : 100.000, jarak antara kota A dan kota B terukur 23 cm. Perkirakan jarak sebenarnya antara kedua kota itu.
Jawab :
Jarak sebenarnya = jarak pada peta x penyebut skala = 23 cm x 100.000 cm
= 2.300.000 cm = 23 km
3. Jarak kota A dan kota B pada peta 23 cm. Jika jarak kedua kota itu sebenarnya 23 km, maka berapa skala petanya.
Jawab :
23 km = 2.300.000 cm
Skala peta = jarak peta / jarak sebenarnya = 23 m / 2.300.000 cm
= 1/100.000 cm
Jadi skala petanya adalah 1 : 100.000
4. Anton melakukan perjalanan dari kota A ke kota B mengendarai mobil dengan kecepatan 60 km/jam selama 100 menit. Berapakah jarak kedua kota tersebut pada peta berskala 1 :
2.000.000 ?
Jawab :
Pertama cari jarak sesungguhnya 60 km/jam = 1 km /menit
Lama perjalanan 100 menit, maka jarak sesungguhnya kota A dan kota B adalah 100 km = 10.000.000 cm
Kemudian cari jarak kedua kota tersebut pada peta Jarak peta = jarak sebenarnya / penyebut skala = 10.000.000 / 2.000.000
= 5 cm
