Size Representation (Jumlah Bit)

(1)

(2)

Size Representation

(Jumlah Bit)

Berdasarkam Jumlah Bit :::: (Ref : Prosesor

Intel)

• _{Nybble : 4 bit}

• _Byte

_{: 8 bit ---}

_{DB (DEFINE BYTE)}

• _Word

_{: 16 bit ---}

_{DW (DEFINE WORD)}

• _{Double Word : 32 bit ---}

_{DD (DEFINE DOUBLE}

WORD)

(3)

Data representation

Berdasarkan Representasi ::::

• _{Integer Representation}

• _{Floating Point Representation}

Berdasarkan Sign (Tanda) ::::

• _{Unsign (tidak mengenal bilangan negatif)}

• _{Sign (mengenal bilangan positif dan}

(4)

Format Integer

Representation

• _{Sign Magnitude}

• _{Complement 1}

(5)

Contoh : Representasi 8 bit

+42 des =

0 0101010

(6)

Contoh : Representasi 8 bit

+42 des = 00101010

(7)

(8)

Representasi biner 4 bit

Bil. Desimal Sign Magnitude One Complement Two Complement

(9)

ALU (

Arithmetic and Logic Unit)

Unit Aritmetika dan Logika merupakan bagian

pengolah bilangan dari sebuah komputer. Di

dalam operasi aritmetika ini sendiri terdiri

dari berbagai macam operasi diantaranya

adalah operasi penjumlahan, pengurangan,

perkalian, dan pembagian.

Mendesain ALU juga memiliki cara yang

(10)

Ada 2 jenis

Adder :

1. Rangkaian

Adder yang hanya

menjumlahkan

dua bit disebut Half

Adder.

2. Rangkaian

Adder yang menjumlahkan

tiga bit disebut Full Adder.

3. Rangkaian Adder yang menjumlahkan

banyak bit disebut paralel Adder

Half Adder & Full Adder

(11)

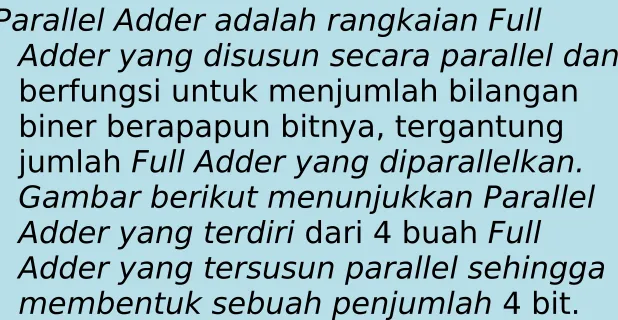

Parallel Adder

Parallel Adder adalah rangkaian Full

Adder yang disusun secara parallel dan

berfungsi untuk menjumlah bilangan

biner berapapun bitnya, tergantung

jumlah

Full Adder yang diparallelkan.

Gambar berikut menunjukkan Parallel

Adder yang terdiri

dari 4 buah

Full

(12)

(13)

Penjumlahan Biner

Ada 4 kondisi yang terjadi pada penjumlahan

biner yaitu apabila 0 + 0, 0 + 1, 1 + 0,dan

1 + 1.

Jika yang terjadi adalah 1 + 1, kita tidak

dapat menyatakan hasil jumlah dalam satu

digit. Tetapi kita harus melakukan

penyimpanan (

Carry Out) kedalam

kolom

yang lebih tinggi.

Ini berlaku untuk seluruh sistem bilangan.

Sebagai contoh pada bilangan desimal 2 +

5 = 7 dengan

carry out = 0, 9 + 9 = 8

(14)

(15)

OPERASI PENGURANGAN

diubah dalam operasi

penjumlahan

Jika 824d – 278d = 546d akan sama jika

824d + (–278d) = 546d

Negatif bil desimal

dengan 2 cara :

komplemen9 dan komplemen 10

(16)

Negatif bil Biner

dengan 2 cara :

komplemen1 dan komplemen2

0110

0011

1100

1101

(17)

00100101

00001100

_________

-...

Lakukan hal yang sama dengan

(18)

OPERASI PERKALIAN

• _{Dibanding operasi + dan -, mempunyai}

kompleks baik dari Hardware dan

Software.

• _{Coba dikalikan}

(19)

(20)

(21)

(22)

Rule Algoritma :

Control Logic membaca bit-bit

multiplier satu persatu.

1. Jika bit Q0 = 1, maka multiplikan

ditambahkan ke reg A (perintah ADD)

Setelah itu seluruh bit pada reg C, A,

Q digeser kekanan 1 bit ( perintah

SHIFT)

2. Bila Q0=0, maka hanya perintah

(23)

Contoh Perkalian

pada Bilangan Unsign

1011 X 1101 = … ???

Nilai 1101 disimpan dalam register Q

sebagai Multiplier .

(24)

Contoh Hasil Perkalian

Q=1101 dan M=1011

C A Q

0 0000 1101 inisialisasi nilai

0 1011 1101 A←A+M

0 0101 1110 SHIFT Right, c←0 --- siklus 1

0 0010 1111 SHIFT Right , c←0 ---- siklus 2

0 1101 1111 A←A+M

0 0110 1111 SHIFT Right , c←0 ---- Siklus 3

1 0001 1111 A←A+M

0 1000 1111 SHIFT Right , c←0 --- siklus 4

(25)

ALGORITMA BOOTH

• _{Algoritma di atas, hanya digunakan}

untuk bilangan Unsign (Tidak Bertanda).

• _{Untuk bilangan Bertanda (Sign), yaitu}

Bilangan dengan komplemen-2, perlu

ALGORITMA BOOTH.

Contoh :

(26)

(27)

Algoritma Booth



Pada Bilangan Sign

1. Multiplier dan Multiplikan di reg Q dan M

2. Terdapat 1 reg di sebelah kanan Q0 sehingga

Q3 Q2 Q1 Q0 Q

-1

3. Hasil perkalian muncul di reg A dan Q

4. Pertama kali (Inisialisasi), Reg A dan Q

-1

diinisialisasi Nol

5. Contol Logic mengecek bit pada Q0 dan Q

-1

a. Bila sama

(1 dan 1 atau 0 dan 0), maka bit pada reg A, Q, Q

-1

digeser

kekanan 1 bit. (perintah SHIFT Right saja).

b. Bila BEDA

1 dan 0 maka multiplikan ditambahkan ke reg A, lalu SHIFT

– insert di A3 dng bit 1

(28)

Contoh Perkalian Bilangan Sign



Selanjutnta dilakukan komplemen2 menjadi

(29)

Contoh

• _{Pada Bilangan UnSign}

1101x0110

(30)

• _{128 64 32 16 8 4 2 1}

•

32

• _{1 0 0 0 1 0 = -30}

• dimana +30 = 11110 komplemen 1 = 00001

Komplemen 2 = 00010 JADI SALAH CING

Untuk data 8 bit ==

+30 = 00011110

(31)

(32)

• _{Kebalikan dari perkalian,}

• _{Operasi PEMBAGIAN (Division) adalah suatu}

bentuk dari pengurangan yang dilakukan

berulang-ulang.

• _{D = V x Q + R dimana}

_{D = dividend,}

V=divisor, Q=Quotient, R = Remainder

• _{Proses ini juga dapat dilakukan pada rangkaian}

Digital (logika) dengan cara pengurangan dan

penggeseran ke kiri (menggunakan shift left

register).

• _{Algoritma Booth pada Operasi Pembagian}

dilakukan seperti Flowchart berikut :

(33)

(34)

Contoh



Bilangan 7 : 3



quotient = 2,

remainder = 1

A Q Keterangan

0000 0111 Initial Value

0000 1110 Shift Left 1101 A←A-M

0000 1110 Krn A<0  A←A+M dan Qo←0

0001 1100 Shift Left 1110 A←A-M

0001 1100 Krn A<0  A←A+M dan Qo←0

0011 1000 Shift Left 0000 A←A-M

0000 1001 Krn A≥0  Qo←1

(35)

Contoh Lain untuk LATIHAN

• _{Coba Uraikan Algoritma Booth untuk}

operasi Pembagian

(36)

TUGAS MTE

1. Tuliskan representasi biner 8 bit dengan Sign Magnitude,

komplemen1 dan Komplemen2 pada bilangan positif dan negatifnya : 42, 47, 52, 57, 62,

67, 72, 77, 82, 87, 92, 97, 102, 107, 112,

117, 122, 126 55 109

2. Urutkan langkah perkalian bilangan sign dengan algoritma Booth: 0001x0111 1001 x 0101 0110 x 1000 0101 x 0100 1000 x 0010 0011x0111 1010x0101 0110 x 1011 0101 x 0101 1111 x 0010 0101x0111 1100x 0101 0110x 1111 0101 x 0110 1001x 1100 0111x0111 1101x 0101 0110x 1100 0110 x 0111 1011x 1010 3. Urutkan langkah pembagian bilangan biner dari bilangan desimal berikut:

7:6 6:6 5:5 7:1 5:1 7:5 6:5 5:4 6:2 4:4

(37)

EXPLANATION

(38)

Integer Division

• Once you have committed to implementing multiplication,

implementing division is a relatively easy next step that utilizes much of the same hardware

• Want to fnd quotient, Q, and remainder, R, such that

D = Q x V + R

• Restoring division for unsigned integers

o Algorithm adapted from the traditional “pen and paper” approach

o Algorithm is of time complexity O(n) for n-bit dividend o Uses essentially the same ALU hardware as the Booth

multiplication algorithm

• » Adder / subtractor unit

• » Double wide shift register AQ that can be shifted to the left

• » Register for the divisor

(39)

• _{For two’s complement numbers, must deal with the sign}

extension “problem”

• _Algorithm:

o Load M with divisor, AQ with dividend (using sign bit

extension)

o Shift AQ left 1 position

o If M and A have same sign, A<--A-M, otherwise A<--A+M

o Q0<--1 if sign bit of A has not changed or (A=0 AND Q=0),

otherwise Q0=0 and restore *A

o Repeat shift and +/- operations for all bits in Q

o Remainder is in A, quotient in Q

» If the signs of the divisor and the dividend were the same,

(40)

(41)

(42)

ALGORITMA PEMBAGIAN LAINNYA :

• _{Kurangkan bilangan pembagi (Divisor) dari}

MSB bilangan yang akan dibagi (Dividend),

lihat hasil pengurangan.

Bila hasil carry-nya 1 atau tandanya

positif :

• _{Berarti hasil pembagian (Product) adalah}

1. Setelah itu hasil pengurangan digeser

ke kiri satu bit, dan dimulai lagi

(43)

Bila hasil carry-nya 0 atau tandanya

negatif :

• _{Berarti hasil pembagian (Product) adalah 0.}

Dalam hal ini sebelum digeser ke kiri harus

ditambah dulu dengan bilangan pembagi

(Divisor).

• _{Setelah digeser ke kiri satu bit, dimulai lagi}

proses pengurangan oleh bilangan pembagi.

• _{Pengurangan oleh bilangan pembagi}

dilakukan dengan penjumlahan komplemen2.

• _{Bila dalam penjumlahan tersebut terdapat}

(44)

(45)

Perhatikan contoh berikut :

10

₁₀

: 4

₁₀

= 1010

₂

: 100

₂

Tambah dgn bil. pembagi

Catatan : Karena ada hasil pengurangan yang negatif, maka digit yang

(46)

Test Pemahaman Diri

1. Tentukan represenstasi sign magnitude, komplemen 1, dan komplemen 2 untuk bilangan desimal berikut :

A. 26, -26, 119. -119 B. 31, -31, 107, -107

2. Kurangkan bilangan biner berikut dengan komplemen 1 dan komplemen 2

A. 01100101 – 00011010 B. 01101010 – 00100111

3. Proses perkalian A. 1001 x 1110

B. 1010 x 1100

4. Tentukan hasil representasi foating point 32 bit untuk bilangan : A. – 0,00011000001
