13
Bab 3
Perancangan Sistem
Penelitian adalah suatu proses mencari sesutu secara sistematis dalam waktu yang ralelatif lama dengan menggunakan metode ilmiah serta aturan yang berlaku. Konseptualisasi proses tersebut kemudian dituangkan menjadi suatu metode penelitian lengkap dengan pola analisis observasi serta pengumpulan data yang diperlukan untuk melukiskan fenomena tersebut.
3.1
Model Perancangan Sistem
Perancangan sistem yang digunakan dalam penelitian ini adalah metode Waterfall. Tahap-tahap dari metode Waterfall dapat dilihat pada Gambar 3.1
Fase-fase yang terdapat dalam metode waterfall yaitu :
1. Penentuan dan analisis spesifikasi. Tahap ini mengumpulkan data yang diperlukan oleh sistem, dihasilkan dari konsultasi dengan pengguna sistem. Meliputi domain informasi, fungsi, unjuk kerja, dan antarmuka. Pada tahap ini dalam perancangan akan dibuat use case, activity diagram, dan class diagram. 2. Design sistem dan perangkat lunak. Proses yang menghasilkan
proses arsitektur secara keseluruhan. Pada tahap ini terfokus pada desian program yang dibutuhkan, bagaimana program ini dapat berinteraksi, karakteristik antarmuka dan juga pada tahap ini akan dibuat secara detail class diagram dan sequence
diagram.
3. Implementasi dan uji coba unit. Pada tahap ini merupakan desain pengkodean yang akan dibuat. Disesuaikan dengan bahasa pemrograman yang digunakan. Uji unit termasuk pengujian bahwa setiap unit sesuai dengan spesifikasi.
4. Integrasi dan uji coba sistem. Unit program diintegrasikan dan diuji menjadi sistem yang lengkap untuk disampaikan ke pelanggan.
5. Operasi dan pemeliharaan. Normalnya, ini adalah fase yang terpanjang. Karena sistem dipasang dan digunakan dapat terjadi perubahan dan mempengaruhi operasi-operasi yang ada pada perangkat lunak secara langsung.
3.1.1 Kebutuhan Hardware dan Software
Dalam pemakaian web aplikasi properti menggunakan
framework MVC ini, dibutuhkan perangkat keras minimal seperti
berikut ini :
Prosesor : Intel Pentium IV RAM : 512 MB
Hardisk : 40 GB
Monitor : Resolusi 800px X 600px
Aplikasi ini dibangun dengan spesifikasi perangkat lunak sebagai berikut :
UML Designer : Rational Rose
Framework : MVC 3.0 beta dan ActiveRecord 3.0
Database : Microsoft SQL Server 2008
Tool Designer : Adobe Photoshop CS4
Tool Editor : Microsoft Visual Studio 2010
Web Browser : Internet Explorer 6.0 dan Opera
3.2
Desain Sistem
Pada tahap ini, dilakukan pembuatan desain sistem, dan juga disertakan diagram-diagram, yaitu usecase diagram, activity diagram,
3.2.1 Use Case Diagram
Di dalam usecase seorang user dapat melakukan beberapa aktivitas. Aktivitas inilah yang akan membatasi kegiatan user didalam sistem. Diagram usecase dapat dilihat pada Gambar 3.2

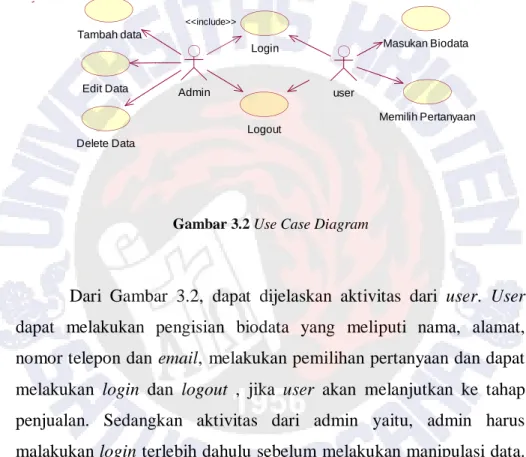

Gambar 3.2 Use Case Diagram
Dari Gambar 3.2, dapat dijelaskan aktivitas dari user. User dapat melakukan pengisian biodata yang meliputi nama, alamat, nomor telepon dan email, melakukan pemilihan pertanyaan dan dapat melakukan login dan logout , jika user akan melanjutkan ke tahap penjualan. Sedangkan aktivitas dari admin yaitu, admin harus malakukan login terlebih dahulu sebelum melakukan manipulasi data. Setelah login berhasil, admin dapat melakukan penambahan data, perubahan data, dan penghapusan data. Setelah proses manipulasi data selesai, admin dapat keluar dengan cara logout.
Tambah data Edit Data Delete Data Masukan Biodata Memilih Pertanyaan Login Admin <<include>> user Logout
3.2.2 Activity Diagram
Activity diagram menggambarkan proses-proses yang terjadi
dari suatu aktifitas dimulai sampai berhenti. Activity diagram dapat dilihat pada Gambar 3.3 dan Gambar 3.4
Gambar 3.3 Activity Diagram User
Dari Gambar 3.3, dapat dijelaskan aktivitas dari user. Pertama
user akan masuk ke halaman home. Dari halaman home tersebut, user
dapat memilih pertanyaan berdasarkan kategori yang ada. Kategori dibagi menjadi 3, yaitu building, water, dan energy. Berikutnya user selesai memilih pertanyaan, user akan melakukan login untuk
Start Finish Memilih pertanyaan Mengisi Form Biodata Home Logout Login Database database system User
pengisian biodata. Setelah pengisian biodata selesai, user akan kembali ke halaman home dengan cara logout dari aplikasi.
Gambar 3.4 Activity Diagram Admin
Dari gambar 3.4, dapat dijelaskan aktivitas dari admin. Pertama admin akan masuk ke halaman home. Dari halaman home admin akan melakukan login. Setelah login berhasil maka admin akan dapat melakukan proses manupulasi data seperti insert data, edit data dan delete data. Setelah proses manipulasi data selesai, maka data akan tersimpan dalam database. Admin dapat keluar dari aplikasi dengan melakukan logout dari sistem.
Start
Home
Manage data Insert data / edit data / delete data
Finish Logout Login Save data Database sincronise database system admin
3.2.3 Sequence Diagram
Sequence diagram menggambarkan interaksi antar obyek di
dalam dan di sekitar sistem (termasuk pengguna, display, dan sebagainya) berupa message yang digambarkan terhadap waktu.
Sequence diagram terdiri atas dimensi vertikal (waktu) dan dimensi
horisontal (obyek-obyek yang terkait). Sequence diagram biasa digunakan untuk menggambarkan skenario atau rangkaian langkah yang dilakukan sebagai tanggapan dari sebuah event untuk menghasilkan output tertentu. Sequence Diagram dapat dilihat pada Gambar 3.5 dan Gambar 3.6

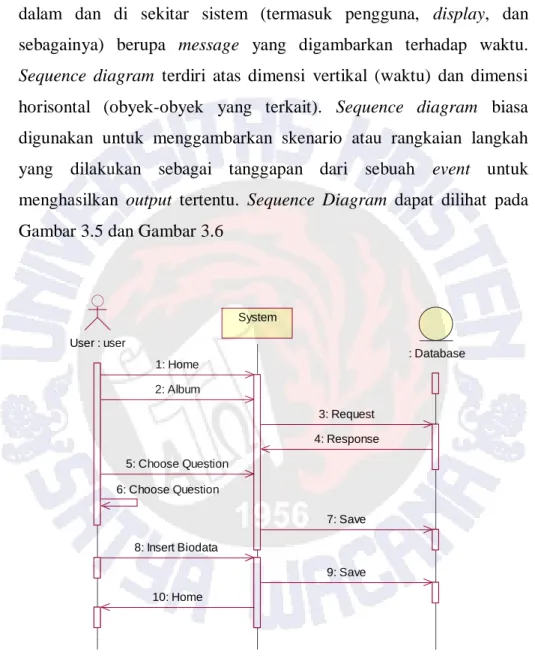

Gambar 3.5 Sequence Diagram User
Dari Gambar 3.5, dapat dijelaskan aktivitas user terhadap sistem. Pertama kali user akan masuk ke halaman home. Dari halaman
User : user System : Database 1: Home 2: Album 5: Choose Question 3: Request 4: Response 7: Save 6: Choose Question 8: Insert Biodata 9: Save 10: Home
home user dapat melihat album dari bangunan yang dijual. Saat user
akan melakukan pemilihan pertanyaan, sistem akan melakukan
request kedalam database, response dari database akan dikembalikan
ke user dalam bentuk list pertanyaan. Setelah user melakukan pemilihan pertanyaan, sistem akan melakukan save data ke dalam
database. Setelah proses save selesai, user akan diminta untuk
melakukan pengisian biodata, lalu sistem akan melakukan save biodata dan sistem akan memberikan halaman home kepada user.
Gambar 3.6 Sequence Diagram Admin
Dari Gambar 3.6, dapat dijelaskan aktivitas admin terhadap sistem. Pertama kali admin akan masuk ke halaman home. Lalu admin akan melakukan login dengan memasukan username dan password. Sistem akan melakukan cek kedalam database, jika username dan
Admin : Admin System Database :
Database 1: Home
2: Login
3: Check username and password
6: Valid 7: Manage data 9: Save 10: Manage form 8: Manage Data 4: Invalid 5: Form Login
password valid maka admin dapat melakukan manage data. Jika username dan password tidak valid maka admin diminta mengisi username dan password yang baru. Setelah itu admin dapat
melakukan manage data. Setelah selesai, system akan melakukan proses save ke dalam database. Dan sistem akan memberikan halaman
manage data ke admin.
3.2.4 Class Diagram
Class diagram merupakan diagram yang selalu ada di
permodelan sistem berorientasi objek. Class diagram menunjukkan hubungan antar class dalam sistem yang sedang dibangun dan bagaimana setiap class dapat saling berkolaborasi untuk mencapai suatu tujuan. Class diagram sistem dapat dilihat pada Gambar 3.7
3.2.5 Deployment Diagram
Deployment diagram merupakan diagram pemodelan sistem
dalam proses deploy. Proses deployment meliputi interface, sistem, dan database. Deployment diagram dapat dilihat pada Gambar 3.8
Gambar 3.8 Deployment Diagram
3.3
Desain Antarmuka
Desain antarmuka untuk Analisis dan Penjualan properti ini terbagi menjadi dua bagian utama yaitu tampilan untuk halaman analisis dan penjualan. Untuk halaman analisis terbagi menjadi 4 halaman, yaitu halaman awal, halaman analisa, halaman penjualan, dan halaman admin.
Web browser Web server Model View Controller Database server MS. Sql Server
3.3.1 Desain antarmuka halaman home
Pada halaman home, terdapat 4 menu, untuk halaman analisa dan halaman penjualan. Desain halaman home dapat dilihat pada Gambar 3.9
Gambar 3.9 Desain antarmuka halaman home
2.2.1.
Desain antarmuka halaman analisa 3.3.2.1 Desain halaman biodataHalaman biodata akan menangani data inputan dari
user, meliputi username, firstname, lastname, address, city, state, postcode, country, phone, dan email. Pada saat klik button, akan
mengarah ke halaman home. Desain halaman biodata dapat dilihat pada Gambar 3.10 Logo Header Footer Body Category Menu
Gambar 3.10 Desain halaman biodata
3.3.2.2 Desain halaman kategori bangunan
Pada halaman ini akan terdapat beberapa pertanyaan mengenai sisi bangunan yang terdapat dalam obyek yang ditawarkan oleh konsumen. Desain antarmuka pertanyaan kategori bangunan dapat dilihat pada Gambar 3.11
Logo Header Footer Menu Button FirstName Address City State PostalCode Country Phone Email LastName Autentication Category
Gambar 3.11 Desain antarmuka halaman pertanyaan kategori bangunan
3.3.2.3 Desain halaman pertanyaan kategori energi
Pada halaman ini akan terdapat beberapa pertanyaan mengenai sisi energi yang terdapat dalam obyek yang ditawarkan oleh konsumen. Desain antarmuka pertanyaan kategori energi dapat dilihat pada Gambar 3.12
Logo Header Footer Menu List Question Category
Gambar 3.12 Desain halaman pertanyaan kategori energi
3.3.2.4 Desain halaman pertanyaan kategori air
Pada halaman ini akan terdapat beberapa pertanyaan mengenai sisi air yang terdapat dalam obyek yang ditawarkan oleh konsumen. Desain antarmuka pertanyaan kategori air dapat dilihat pada Gambar 3.13
Logo Header Footer Menu List Question Category
Gambar 3.13 Desain halaman pertanyaan kategori air
3.3.3 Desain halaman admin
Pada halaman antar muka admin, untuk dapat melakukan pengolahan data, admin diminta memasukkan username dan
password. Halaman login untuk admin dapat dilihat pada Gambar
3.14 Logo Header Footer Menu List Question Category
Gambar 3.14 Desain halaman login admin
3.3.3.1 Desain halaman manage data
Pada halaman manage data, admin dapat melakukan pengolahan data, meliputi edit data dan delete data. Halaman
manage data dapat dilihat pada Gambar 3.15
Gambar 3.15 Desain halaman manage data
Logo Header Manage data Footer Menu Category Edit||Delete Edit||Delete Edit||Delete Logo Header Footer Menu Category Username Password Button
3.4
Desain Tabel
Tabel 3.1 Tabel Questions
Field Type Length Information
Question Id Int Max Primary Key
Category Id Int Max Foreign Key
QuestionCategoryId Int Max Foreign Key
Title nVarchar 160 Not null
Nominal Numeric 10,2 Not null
DisplayArtUrl nVarchar 1024 Allow nul
Dalam tabel question terdapat 6 field. QuestionId merupakan
primary key dan juga sebagai kunci yang menghubungkan dengan
tabel results dan charts. Tabel ini juga mempunyai foreign key
CategoryId dan QuestionCategoryId yang berhubungan dengan tabel Categories dan QuestionCategories. Nominal yang memiliki type data Numeric memiliki value 10.2 yang berarti 10 digit pertama sebagai
desimal dan 2 sebagai pecahan. Field DisplayArtUrl dapat memiliki
value dan dapat juga tidak memiliki value.
Tabel 3.2 Tabel Categories
Field Type Length Information
Category Id Int Max Primary Key
Name nVarchar 120 Allow null
Dalam tabel Categories terdapat 3 field. CategoryId merupakan primary key. Name dan description yang memiliki type data nVarchar dapat memiliki value dan dapat juga tidak memiliki
value
Tabel 3.3 Tabel QuestionCategories
Field Type Length Information
QuestionCategory Id
Int Max Primary Key
TitleCategory nVarchar 120 Allow null
Dalam tabel QuestionCategories terdapat 2 field. QuestionCategoryId merupakan primary key. TitleCategory yang
memiliki type data nVarchar dapat memiliki value dan dapat juga tidak memiliki value.
Tabel 3.4 Tabel Charts
Field Type Length Information
RecordId Int Max Primary Key
ChartId Varchar 50 Not null
QuestionId Int Max Foreign Key
Count Int Max Not null
DateCreate DateTime yy:mm:dd 00:00:00.000
Dalam tabel Charts terdapat 5 field. RecordId merupakan
primary key. Sedangkan QuestionId merupakan foreign key untuk
terhubung dengan tabel Question. DateCreated yang memiliki type data DateTime memiliki value yy:mm:dd:00:00:00.000 yang berarti
year, month, date, hour, minute, second dan milisecond.
Tabel 3.5 Tabel Results
Field Type Length Information
ResultDetailId Int Max Primary Key
ResultId Int Max Not null
QuestionId Int Max Foreign Key
Quantity Int Max Not null
Nominal Numeric 10.2 Not null
Dalam tabel Results terdapat 5 field. ResultDetailId merupakan primary key. Sedangkan QuestionId merupakan foreign
key untuk terhubung dengan tabel Question. Nominal yang memiliki type data Numeric memiliki value 10.2 yang berarti 10 digit pertama
sebagai desimal dan 2 sebagai pecahan.
Tabel 3.6 Tabel Guest
Field Type Length Information
GuestId Int Max Primary Key
OrderDate DateTime yy:mm:dd 00:00:00.000
Allow null
UserName nVarchar 256 Allow null
FirstName nVarchar 160 Allow null
Address nVarchar 70 Allow null
City nVarchar 40 Allow null
State nVarchar 40 Allow null
PostalCode nVarchar 10 Allow null
Country nVarchar 40 Allow null
Phone nVarchar 24 Allow null
Email nVarchar 160 Allow null
NominalTotal Numeric 10.2 Not null
Dalam tabel Guest terdapat 13 field. GuestId merupakan
primary key. OrderDate yang memiliki type data DateTime memiliki
value yy:mm:dd:00:00:00.000 yang berarti year, month, date, hour,
minute, second dan milisecond. Nominal yang memiliki type data Numeric memiliki value 10.2 yang berarti 10 digit pertama sebagai
desimal dan 2 sebagai pecahan.
3.4.1 Database Diagram
Dari tabel yang sudah dirancang, maka dapat dijelaskan lebih detailnya hubungan antar tabel yang menghasilkan sebuah sistem yang saling berhubungan. Hubungan antar tabel tersebut dapat dilihat pada Gambar 3.16
Gambar 3.16 Relasi Tabel
Dari Gambar 3.16 dapat dijelaskan mengenai hubungan relasi antar tabel. Tabel Question memiliki QuestionId sebagai primary key dari tabel tersebut. Foreignkey dari QuestionId terdapat pada tabel
Carts, dan Results. Sedangkan primary key pada tabel
QuestionCategories adalah QuestionCategoryId yang juga terdapat foreignkey pada tabel Question. Untuk tabel Categories, memiliki CategoryId sebagai primarykey dan foreignkey pada tabel Question.
Dan untuk tabel Guest hanya memiliki primarykey yaitu, GuestId dan tidak memiliki foreignkey di tabel yang lain.
3.5
Analisis Sistem
Dalam penelitian ini, akan dilakukan analisis framework MVC 3.0 dan Active Record. Proses analisis dilakukan dengan menggunakan analyse performance tools dari Microsoft Visual Studio
2010. Aspek dari analisis yang akan dilakukan yaitu analisis
kecepatan dan analisis alokasi memori. Analisis kecepatan meliputi kecepatan akses dalam setiap method yang ada dalam sistem (proses
query, running web layout, dan penggunaan resource dari processor).
Untuk analisis alokasi memori meliputi alokasi memori yang digunakan dalam setiap proses yang dijalankan dan alokasi memori untuk setiap variable dalam sistem (string, char, dan integer) serta alokasi penggunaan resource dari processor.
