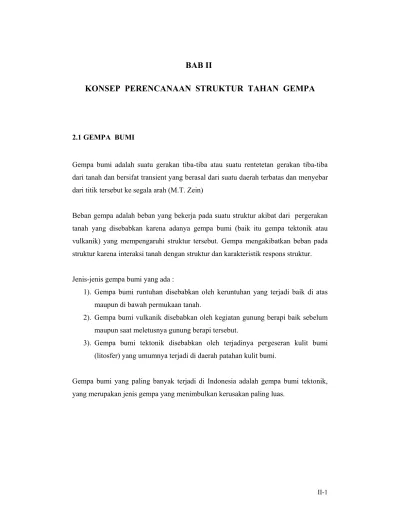

BAB II
KONSEP PERENCANAAN STRUKTUR TAHAN GEMPA
2.1 GEMPA BUMI
Gempa bumi adalah suatu gerakan tiba-tiba atau suatu rentetetan gerakan tiba-tiba dari tanah dan bersifat transient yang berasal dari suatu daerah terbatas dan menyebar dari titik tersebut ke segala arah (M.T. Zein)
Beban gempa adalah beban yang bekerja pada suatu struktur akibat dari pergerakan tanah yang disebabkan karena adanya gempa bumi (baik itu gempa tektonik atau vulkanik) yang mempengaruhi struktur tersebut. Gempa mengakibatkan beban pada struktur karena interaksi tanah dengan struktur dan karakteristik respons struktur.
Jenis-jenis gempa bumi yang ada :
1). Gempa bumi runtuhan disebabkan oleh keruntuhan yang terjadi baik di atas maupun di bawah permukaan tanah.
2). Gempa bumi vulkanik disebabkan oleh kegiatan gunung berapi baik sebelum maupun saat meletusnya gunung berapi tersebut.
3). Gempa bumi tektonik disebabkan oleh terjadinya pergeseran kulit bumi (litosfer) yang umumnya terjadi di daerah patahan kulit bumi.
Gempa bumi yang paling banyak terjadi di Indonesia adalah gempa bumi tektonik, yang merupakan jenis gempa yang menimbulkan kerusakan paling luas.
2.2 PENGARUH GEMPA TERHADAP STRUKTUR
Suatu bangunan yang dirancang tahan terhadap beban gempa harus memenuhi tiga syarat di bawah ini :
1. Gempa ringan adalah nilai beban gempa yang diturunkan dari faktor R= µ x f1. Struktur harus dapat berespons elastik tanpa mengalami
kerusakan baik pada elemen struktural ( pelat, balok, kolom, dan fundasi struktur) dan elemen non struktural ( dinding bata, plafon dan lain-lain).
2. Gempa sedang adalah nilai beban gempa yang diturunkan dari nilai daktilitas struktur ( µ ). Struktur bangunan boleh mengalami kerusakan ringan pada lokasi yang mudah diperbaiki yaitu pada ujung-ujung balok di muka kolom, yang disebut dengan istilah sendi plastis. Struktur pada tahap ini disebut tahap force yield yang merupakan parameter penting karena merupakan batas antara kondisi elastik ( tidak rusak ) dan kondisi plastik (rusak) tetapi tidak roboh atau disingkat sebagai batas antara beban gempa ringan dan gempa kuat.
3. Gempa kuat adalah nilai beban gempa yang peluang dilampauinya dalam rentang masa layan gedung 50 tahun adalah 10 % atau nilai beban gempa yang perioda ulangnya 500 tahun. Risiko kerusakan harus dapat diterima tapi tanpa terjadi keruntuhan pada struktur. Jadi, kerusakan struktur pada saat gempa kuat terjadi harus didesain pada tempat-tempat tertentu sehingga mudah diperbaiki setelah gempa kuat terjadi.
Beban gempa horizontal yang bekerja akibat dari pergerakan tanah dapat menyebabkan pergeseran lantai pada bangunan. Pergeseran lantai pada bangunan ini disebabkan oleh distribusi gaya geser dasar, V (base shear) ke setiap lantai pada bangunan. Gaya geser per lantai inilah yang telah menyebabkan terjadinya displacement pada bangunan. Besar peralihan lantai (displacement) ini dipengaruhi oleh material struktur, fundasi, dan karakteristik kekuatan gempa.
Perilaku bangunan pada saat dikenai beban gempa berkaitan erat dengan perilaku getaran. Pergerakan tanah tidak secara langsung merusak struktur bangunan seperti beban angin yang langsung mendorong bangunan, tetapi merusak bangunan dengan menimbulkan gaya inersia pada struktur yang disebabkan oleh ikut bergetarnya bangunan akibat pergerakan tanah.
Secara umum, bangunan bertingkat tinggi memiliki respons struktur yang berbeda dengan bangunan bertingkat rendah dalam hal beban gempa. Besarnya gaya inersia akibat beban gempa sangat ditentukan oleh massa bangunan, percepatan tanah dasar, fundasi bangunan, dan karakteristik dinamik dari struktur. Hal ini sesuai dengan Hukum Newton II, yaitu
F = m. a (2.1) Keterangan :
F = gaya inersia m = masa struktur a = percepatan gempa.
Jika struktur bangunan dan fundasi struktur sangat kaku, maka struktur bangunan akan mengalami percepatan akibat beban gempa yang sama dengan percepatan tanah. Sehingga gaya inersia dapat dihitung dengan menggunakan Hukum Newton, F = M.a. Untuk struktur yang hanya mengalami sedikit deformasi, akibat dari struktur yang menyerap sebagian energi gempa, maka gaya inersia, F, cenderung akan lebih kecil dari F = M.a.
High Rise building memiliki sifat lebih fleksibel dibandingkan dengan low rise building. dan berdasarkan studi, akan memiliki nilai percepatan yang lebih kecil dibandingkan dengan low rise bulding. Namun besarnya gaya gempa tidak hanya dipengaruhi oleh besarnya nilai percepatan struktur, melainkan juga dipengaruhi oleh besarnya respons struktur terhadap beban gempa dan kekuatan fundasinya, juga periode struktur.
Gambar 2. 2 Skema gaya inersia pada struktur bangunan
2.3 KOMPONEN STRUKTUR 2.3.1 Flat slab
Flat slab merupakan salah satu metode konstruksi yang hanya menggunakan kolom dan slab sebagai media pemikul beban dari bangunan. Flat slab yang digunakan pada permodelan tugas akhir ini adalah flat slab dua arah karena mendistribusikan beban yang diterimanya ke dalam dua arah.
Slab dua arah merupakan suatu bentuk konstruksi yang unik untuk memperkuat beton. Selain itu, slab dua arah juga merupakan sistem struktur yang efisien, ekonomis, dan sudah meluas pemakaiannya.
Gambar 2. 3 Ilustrasi sistem struktur Flat Slab
Terdapat beberapa pola keruntuhan akibat pembebanan pada flat slab, yaitu :
1) Slab berprilaku elastik sebelum mengalami peretakan. Untuk pembebanan dalam waktu yang singkat, nilai deformasi, tegangan, dan regangan dapat diprediksi melalui analisis elastik.
2) Slab tidak memiliki kekakuan yang konstan lagi setelah peretakan tetapi pelelehan belum terjadi. Hal ini dikarenakan bagian slab yang sudah mengalami peretakan memiliki kekakuan lentur (EI) yang lebih rendah dibandingkan bagian slab yang belum mengalami peretakan. Selain itu, slab juga sudah tidak bersifat isotropis lagi karena masing-masing arah memiliki kemungkinan mengalami pola peretakan yang berbeda.
3) Proses pelelehan dimulai dari bagian slab yang memiliki momen besar dan pelelehan akan menyebar sebagaimana momen didistribusikan dari bagian slab yang sudah mengalami pelelehan ke bagian yang masih elastik. Pelelehan terjadi sebagai akibat dari adanya momen positif, momen negatif, atau pun akibat penambahan beban.
Slab yang daktail biasanya runtuh akibat lentur. Namun, ada juga kemungkinan runtuh akibat geser yaitu pada slab yang getas.
2.3.2 Balok Kolom
Sistem struktur balok kolom merupakan sistem yang sudah umum digunakan. Metode konstruksi ini menggunakan balok dan kolom sebagai media pemikul beban dari bangunan. Konsep yang digunakan di dalam memikul beban adalah strong column weak beam yaitu sendi-sendi plastis terjadi pada balok dahulu kemudian pada kaki kolom bawah, dan terakhir terbentuk pada kaki komponen boundary element. Keruntuhan pada sistem ini biasanya disebabkan oleh lentur pada balok dan aksial pada kolom.
Untuk memenuhi prinsip Strong Column Weak Beam, maka elemen struktur yang direncanakan harus memenihi ketentuan sebagai berikut :
Mkolom t 1.2 Mbalok (2.2)
2.3.3 Dinding Geser Beton Bertulang Kantilever
Dinding geser beton bertulang kantilever merupakan suatu sub sistem bangunan yang fungsi utamanya adalah untuk memikul beban geser akibat pengaruh gempa rencana, yang runtuhnya disebabkan oleh momen lentur (bukan oleh gaya geser) dengan terjadinya sendi plastis pada kakinya. Rasio antara tinggi dan lebar dinding geser tidak boleh kurang dari 2 meter dan lebarnya tersebut tidak boleh kurang dari 1.5 meter.
2.4 GAYA GEMPA
Berdasarkan peraturan UBC 1997 , secara umum struktur bangunan beraturan dapat direncanakan terhadap pembebanan berupa geser nominal yaitu :
t n W R I C V V . . (2.3) Keterangan :
C = Faktor respons gempa I = Faktor keutamaan gedung
Wt = Berat total bangunan
R = Faktor reduksi gempa
Sedangkan beban gempa nominal yang didistribusikan pada tiap lantai bangunan adalah sebagai berikut :
V h W h W F n i i i i i
¦
1 . . . . (2.4) Keterangan :Wi = Berat lantai ke-i, termasuk beban hidup yang sesuai
hi = Ketinggian lantai ke-i diukur dari penjepitan lateral
n = Nomor lantai tingkat paling atas
Berdasarkan IBC 2003, Gaya geser dasar desain struktur direncanakan dengan menggunakan rumus :
W C
V s
Keterangan :
CS = Koefisien gaya gempa W = Berat efektif struktur
Sedangkan beban gempa nominal yang didistribusikan pada tiap lantai bangunan adalah sebagai berikut :
i n x i px i n x i px
w
w
x
F
F
¦
¦
2.5 PARAMETER DINAMIKA STRUKTUR 2.5.1 Kekakuan Struktur (K)
Kekakuan struktur adalah gaya yang diperlukan oleh struktur untuk mengalami deformasi sebesar satu satuan. Nilai kekakuan struktur ditentukan oleh properti material, dimensi elemen struktur, persentase penulangan, kondisi batas, tegangan dan
nilai deformasi struktur.
Untuk struktur rantai (chain structure) seperti bangunan multi storey frame dengan derajat kebebasan lebih dari dua (MDOF -Multi degree of freedom-), nilai kekakuan struktur didapatkan dengan cara menjumlahkan kekakuan masing-masing elemen struktur dalam bentuk matriks kekakuan ukuran m x m di mana m adalah jumlah derajat kebebasan (degree of freedom) dari struktur. Berikut ini adalah contoh matriks kekakuan struktur untuk bangunan dengan tiga derajat kebebasan (MDOF).
» » » ¼ º « « « ¬ ª 3 3 3 3 2 2 2 2 1 0 0 k k k k k k k k k K (2.5) 2.5.2 Redaman (c)
Suatu bangunan yang dikenai beban gempa tidak akan selamanya bergetar. Hal ini disebabkan oleh adanya suatu sifat peredam pada elemen-elemen struktur dari struktur bangunan. Kemampuan struktur bangunan untuk meredam getaran bergantung pada material bangunan, sambungan antar elemen bangunan, dan pengaruh dari komponen non struktural terhadap kekakuan struktur bangunan. Besarnya redaman dinyatakan sebagai persentase dari redaman kritis yang mungkin terjadi.
c= [ CCR (2.6)
Redaman kritis adalah redaman yang dibutuhkan oleh bangunan untuk mencegah terjadinya resonansi. 0 2 2 2 2 ¸ ¹ · ¨ © § r Z m c m c , sehingga Z m Ccr 2 (2.7) Keterangan :
m = Massa Ccr = Redaman kritis
k = Kekakuan C = Redaman
Z= Frekuensi Natural/Alami (radian/detik) [= Koefisien persentase redaman
Untuk bangunan tanpa redaman (Non-isolated building), digunakan nilai persentase redaman kritis antara 1- 10%, di mana persentase yang lebih rendah diperuntukkan bagi desain bangunan terhadap beban angin, sedangkan persentase yang lebih tinggi diperuntukkan bagi desain bangunan terhadap beban gempa. Untuk bangunan dengan material beton, seperti yang digunakan pada tugas akhir ini digunakan bilai koefisien redaman sebesar 5%.
2.6 WAKTU GETAR ALAMI STURKTUR (T)
Waktu getar alami adalah waktu yang dibutuhkan struktur untuk bergetar satu kali bolak-balik tanpa adanya gaya luar dengan initial condition tidak sama dengan nol. Waktu getar alami struktur dinyatakan dalam detik dan menentukan besarnya Faktor Respons Gempa (C) struktur bangunan gedung. Kurva hubungannya ditampilkan dalam spektrum respons gempa rencana.
Resonansi merupakan suatu keadaan pada saat frekuensi gaya luar sama dengan salah satu frekuensi alami pada struktur yang dapat menyebabkan getaran yang besar dan berbahaya. Oleh sebab itu, nilai waktu getar alami struktur perlu diketahui untuk menghindari peristiwa resonansi tersebut. Hubungan antara waktu getar dengan frekuensi dapat dinyatakan dengan hubungan berikut ini :
) ( 2 1 ) (det 2 Hz T f ik T S Z Z S (2.8) Keterangan :
T = Waktu getar alami (detik)
Z= Frekuensi Natural/Alami (radian/detik) f = Frekuensi getaran (Hz)
Simbol Hz menyatakan hertz, dengan 1 Hz = 1 siklus/detik.
Di dalam menentukan beban gempa statik ekuivalen, waktu getar alami Rayleigh ditetapkan sebagai standar, yaitu :
¦
¦
n i i i n i i i d F g d W T 1 1 2 . . 3 . 6 (2.9) Keterangan :Wi = Berat lantai ke-i
di = Displacement lantai ke-i
g = Percepatan gravitasi bumi F = Beban gempa nominal lantai ke-i
Waktu getar alami boleh ditentukan dengan cara lain, asal hasilnya tidak menyimpang (ke atas atau ke bawah) lebih dari 20 % dari nilai yang dihitung dengan rumus Rayleigh.
2.7 SIFAT ELASTOPLASTIS PADA STRUKTUR
Jika struktur dengan model sistem berderajat-kebebasan-tunggal (sistem massa-pegas) dapat mencapai keadaan plastis, maka penggunaan gaya pemulihan (restoring force) mempunyai bentuk seperti pada gambar 2.3(a). Ada satu bagian dari lengkungan di mana dicapai sifat elastis, di mana untuk deformasi selanjutnya merupakan daerah terjadinya leleh plastis (plastic yielding). Jika beban dihilangkan dari struktur maka sifatnya menjadi elastis kembali hingga mencapai leleh plastis tertekan (compressive plastic yielding) pada pembebanan yang berlawanan tandanya dengan beban sebelumnya. Dengan cara ini, struktur dapat dibebani secara berulang menurut siklus pembebanan dan kemudian menghilangkan beban. Energi yang hilang pada setiap siklus selaras dengan luas dalam lengkungan (hysteresis loop) seperti pada gambar 2.4(a) . Sifat ini sering disederhanakan dengan menganggap suatu titik leleh (yield point) tertentu di mana setelah melampaui titik ini, perpindahan menjadi konstan tanpa ada penambahan beban. Sifat ini dikenal dengan sifat elastoplastis.

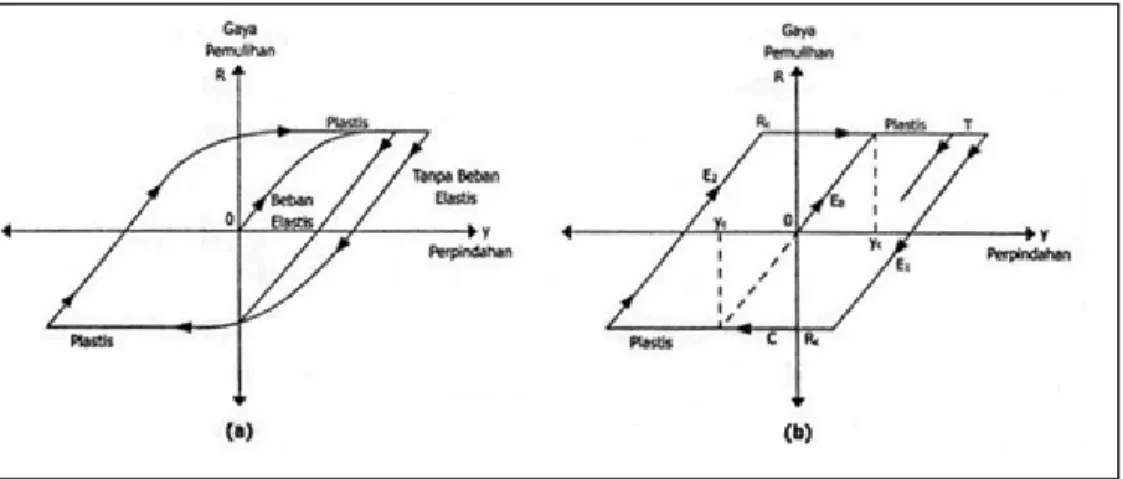

Gambar 2. 4 Sifat elastoplastis pada struktur
2.8 RESPONS SPEKTRUM
Respons Spektrum adalah plat respons maksimum (baik berupa perpindahan relatif, kecepatan palsu relatif, percepatan maksimum ataupun besaran yang diinginkan) dan fungsi beban tertentu untuk semua kemungkinan berderajat-kebebasan-tunggal. Untuk struktur bangunan yang mempunyai massa (m), kekakuan (k), dan memiliki kemampuan redaman (c) tertentu tanpa diberi gaya luar, persamaan geraknya adalah:
0 . .. cy ky y m (2.10)
untuk sistem teredam, dan 0
.. ky
y
m (2.11)
Kecepatan palsu relatif ini tidak memiliki hubungan dekat dan dapat merupakan substitusi yang tepat untuk kecepatan sebenarnya. Tiga besaran ini yaitu percepatan absolut maksimum, perpindahan relatif maksimum, dan kecepatan palsu relatif maksimum dikenal dengan nama spektrum percepatan (Sa), spektrum perpindahan
(SD), dan spektrum kecepatan (SV).
Absis dari spektrum adalah frekuensi natural (periode) dari sistem dan ordinat adalah respons maksimum. Kurva respons spektrum memperlihatkan perpindahan relatif maksimum dari massa terhadap perpindahan penyokong dari suatu sistem berderajat tunggal.
Nilai percepatan absolut pada setiap saat adalah proporsional (selaras) dengan perpindahan relatif. Khususnya pada harga maksimum, spektrum percepatan selaras dengan spektrum perpindahan adalah sebagai berikut :
D
a S
S Z2 (2.12)
dan Z mK adalah frekuensi natural dari sistem,
maks
a y
S .. , dan SD umaks.
Bila redaman diperhitungkan di dalam sistem, maka perpindahan relatif maksimum dicapai pada keadaan di mana kecepatan relatif sama dengan nol (u. 0). Kecepatan fiktif yang ada hubungannya dengan gerak harmonis adalah kecepatan palsu (pseudo velocity), tepatnya harga maksimum spelktrum kecepatan (SV) didefinisikan sebagai
spektrum kecepatan, yaitu :
Z Z a D v S S S (2.13) Sedangkan nilai spektrum perpindahan (SD) yaitu :
a D S T S 2 2 4S (2.14)
Untuk keperluan desain digunakan respons spektrum desain. Respons spektrum desain adalah respons yang telah disederhanakan dengan pendekatan statistik sehingga garis-garis bergelombang dapat diwakili oleh garis lurus tertentu. Respons spektrum yang dipakai dalam desain adalah respons spektrum percepatan dengan periode.
2.9 SISTEM DENGAN BANYAK DERAJAT KEBEBASAN
Jumlah koordinat bebas yang dibutuhkan untuk menyatakan gerakan suatu sistem disebut derajat kebebasan atau degrees of freedom (DOF). Suatu partikel bebas yang bergerak dalam suatu ruang akan mempunyai tiga derajat kebebasan. Sedangkan badan kaku akan mempunyai enam derajat kebebasan, yaitu tiga translasi dan tiga rotasi. Suatu badan elastik kontinu akan mempunyai derajat kebebasan yang tak terhingga. Walaupun demikian pada analisis getaran akan selalu dipakai derajat kebebasan hingga dengan cara penyederhanaan sistem.
Sebagaimana dengan sistem dengan satu derajat kebebasan, persamaan gerak sistem dengan banyak derajat kebebasan dapat diperoleh dari prinsip keseimbangan gaya-gaya yang bekerja pada sistem tersebut, yaitu gaya-gaya inersia, gaya-gaya elastik pegas, dan gaya redaman.
Gambar 2. 5 Sistem dengan banyak derajat kebebasan
0 ) ( 0 ) ( ) ( 0 ) ( 3 2 3 3 3 .. 3 2 2 3 3 1 2 2 21 .. 2 1 1 2 2 1 1 1 .. 1 F x x k x m F x x k x x k x m F x x k x k x m (2.15)
Secara matematik dapat ditulis sebagai berikut : [M] { .. x } + [K] { .. x } = {F} (2 .16) Keterangan : M = Matrik massa K = Matrik kekakuan » » » ¼ º « « « ¬ ª » » » ¼ º « « « ¬ ª 3 3 3 3 2 2 2 2 1 3 2 1 0 0 k [K] 0 0 0 0 0 0 ] [ k k k k k k k k dan m m m M (2.17)
^ `
^ `
° ¿ ° ¾ ½ ° ¯ ° ® ° ° ¿ ° ° ¾ ½ ° ° ¯ ° ° ® ¿ ¾ ½ ¯ ® ° ¿ ° ¾ ½ ° ¯ ° ® ) ( ) ( ) ( 3 2 1 .. 3 .. 2 .. 1 .. 3 2 1 t F t F t F F x x x x x x x x (2.18)Untuk sistem dinamik bebas dengan redaman maka persamaan geraknya menjadi : 0 . .. CX K X X M (2.19)
Persamaan di atas dapat ditulis kembali menjadi :
0 . .. . ¿ ¾ ½ ¯ ® » ¼ º « ¬ ª °¿ ° ¾ ½ °¯ ° ® » ¼ º « ¬ ª x x M O O K x x O M M C (2.20) 2.10 KONSEP DAKTILITAS
Daktilitas struktur merupakan salah satu sifat bahan yang penting untuk diketahui dan dipahami di dalam analisis non linier. Sudah menjadi kenyataan bahwa mendesain bangunan tahan gempa tanpa mengalami kerusakan membutuhkan biaya yang sangat besar dan karenanya menjadi tidak ekonomis untuk dibangun bagi negara berkembang seperti Indonesia.
SEAOC mensyaratkan tingkatan kriteria pembebanan pada struktur, yaitu :
1). Struktur bangunan harus mampu menahan gaya lateral yang ditimbulkan akibat beban gempa ringan tanpa mengalami kerusakan struktural
2). Struktur bangunan boleh mengalami kerusakan nonstruktural akibat beban gempa sedang, namun elemen struktural tetap tidak diperbolehkan mengalami kerusakan.
3). Elemen struktural dan nonstruktural boleh mengalami kerusakan akibat beban gempa kuat, namun bangunan tidak boleh keruntuhan.
Dari beberapa poin penjelasan di atas membuktikan bahwa kerusakan pada struktur bangunan diperbolehkan oleh peraturan. Hal yang tidak diperkenankan adalah jatuhnya korban manusia.
Tujuan dari peraturan yang ada adalah agar struktur bangunan mampu berprilaku elastik di bawah beban gempa dengan periode ulang tertentu yang telah diperkirakan pada proses desain. Selanjutnya, struktur bangunan juga harus mampu bertahan terhadap beban gempa besar yang mungkin terjadi selama umur bangunan tanpa mengalami keruntuhan. Untuk menghindari keruntuhan tersebut, elemen-elemen struktural bangunan harus cukup daktil untuk menyerap dan mendisipasikan energi melalui deformasi pasca elastik. Bentuk dari daktilitas ini bisa ditunjukkan melalui deformasi permanen yang besar.
Daktilitas suatu struktur merupakan kemampuan suatu struktur untuk mengalami simpangan pasca-elastik yang besar secara berulang kali dan bolak-balik akibat beban gempa yang menyebabkan terjadinya pelelehan pertama. Adanya daktilitas membuat struktur dapat mempertahankan kekuatan dan kekakuannya sehingga struktur tetap berdiri walaupun sudah berada pada kondisi di ambang keruntuhan.
Efek yang ditimbulkan dari sifat nonlinier pada respons struktur akibat beban gempa dapat penulis gambarkan melalui osilator berderajat kebebasan satu seperti pada gambar di bawah ini.
Pada gambar di atas, perhatikanlah respons elastik dari osilator yang menghasilkan kurva beban terhadap defleksi. Titik b merupakan titik respons maksimum. Luasan abc di bawah kurva merepresentasikan energi potensial yang tersimpan pada defleksi maksimum. Ketika massa kembali ke posisi nol, energi potensial tadi diubah menjadi energi kinetik.
Jika osilator tidak cukup kuat untuk memikul beban yang ada maka akan terjadilah sendi plastis pada dasar osilator dengan karakteristik elastoplastinya. Kurva beban terhadap defleksi ditunjukkan pada gambar di bawah ini.

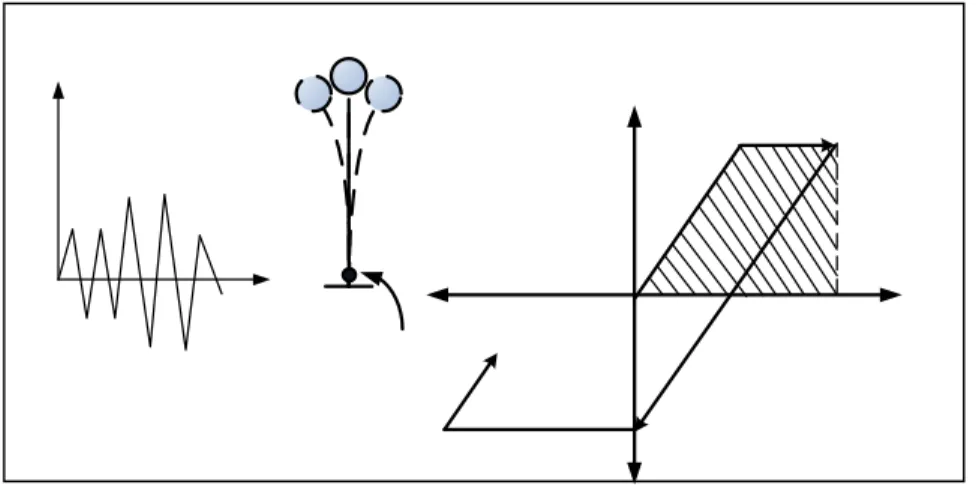

Gambar 2. 7 Respons osilator terhadap gerakan beban gempa dengan respons elastoplastik
Ketika kapasitas plastis telah terpenuhi, respons maksimum struktur akan digambarkan oleh garis de dan titik e merepresentasikan respons maksimum. Energi potensial yang tersimpan pada saat defleksi maksimum ditunjukkan oleh area adeg. Perlu diketahui bahwa gaya yang boleh bekerja pada struktur dibatasi oleh kapasitas sendi plastis struktur. Ketika massa kembali ke titik nol, energi yang diubah menjadi energi kinetik ditunjukkan oleh segitiga kecil efg, karena energi yang ditunjukkan oleh area adeg diserap oleh sendi plastis menjadi panas dan energi lain.
Dari penjelasan di atas dapat disimpulkan bahwa pada struktur yang bersifat elastis, energi potensial yang ada diubah seluruhnya menjadi energi kinetik pada setiap
siklusnya. Sedangkan pada struktur elastoplastis hanya sedikit bagian dari energi potensial yang ada diubah menjadi energi kinetik. Akibatnya defleksi maksimum pada struktur elastoplastis tidaklah sebesar struktur yang bersifat elastis.
SNI 03-1726-2002 menggunakan metode kesamaan perpindahan dalam menentukan gaya gempa desain, khususnya untuk bangunan beraturan. Metode ini berdasarkan pada asumsi bahwa akibat pengaruh gempa rencana, struktur daktail dan struktur elastik penuh menunjukkan simpangan maksimum yang sama pada kondisi di ambang keruntuhan.
Gambar 2. 8 Diagram beban-simpangan (V-į) struktur gedung Keterangan :
Vn = Pembebanan gempa desain
Vy = Pembebanan yang menyebabkan pelelehan pertama pada struktur
Vm = Pembebanan maksimum akibat pengaruh gempa rencana yang dapat
diserap oleh struktur daktail
diserap oleh struktur elastik
Xn = Perpindahan pada saat pembebanan gempa desain
Xy = Perpindahan padaa saat pelelehan pertama
Xmax = Perpindahan maksimum pada saat mencapai kondisi di ambang
keruntuhan
f1 = Faktor kuat lebih beban dan bahan
f2 = Faktor kuat lebih struktur akibat adanya sendi plastis
f = Faktor kuat lebih total yang terdapat pada struktur R = Faktor reduksi gempa
Rasio antara simpangan maksimum struktur terhadap simpangan struktur pada saat terjadinya sendi plastis yang pertama dinyatakan sebagai faktor daktilitas (µ).
y X Xmax P dan 1.0 d P d Pmax (2.21) Keterangan : P = faktor daktilitas
Xmax = Simpangan maksimum struktur
Xy = Simpangan struktur pada saat terjadinya sendi plastis yang pertama
1
P = Daktilitas untuk gedung yang berprilaku elastis penuh max
P = Daktilitas maksimum struktur
Agar struktur gedung tinggi memiliki daktilitas yang tinggi maka sendi-sendi plastis yang terjadi akibat beban gempa maksimum harus ada di dalam balok-balok dan tidak terjadi di dalam kolom-kolom kecuali pada kaki kolom terbawah dan pada bagian atas kolom penyangga atap. Hal ini dapat tercapai jika kapasitas (momen leleh) kolom lebih tinggi daripada kapasitas (momen leleh) balok yang bertemu pada kolom tersebut (konsep strong column weak beam).
2.11 HUBUNGAN MOMEN KURVATUR
Pada gambar 2.9 ditunjukkan sebuah elemen struktur beton bertulang dengan diberi beban luar momen dan gaya aksial di sisi kiri dan kanan elemen. Jari-jari kurvatur, R dihitung sampai ke garis netral. Jari-jari kurvatur (R), garis netral (kd), regangan akibat tekanan maksimum (ȟc), dan regangan tarik baja (ȟs) nilainya akan bervariasi sepanjang member karena diantara retakan pada beton, beton akan juga memikul gaya tarik.
Perhatikan elemen kecil dx dari member dan dengan menggunakan notasi yang ada pada gambar 2.8, nilai rotasi di antara ujung-ujung elemen diberikan oleh persamaan di bawah ini : ) 1 ( 1 ) 1 ( k d kd R k d dx kd dx R dx s c s c ? [ [ [ [ (2.22) karena nilai R
1 adalah nilai kurvatur dari elemen (Rotasi per satuan panjang dari elemen) yang diberi simbol dengan ij, maka
d k d kd s c s c [ [ [ [ M ) 1 ( (2. 23)
Hal ini membuktikan bahwa kurvatur adalah gradien kemiringan dari profil regangan pada elemen member seperti terlihat pada gambar 2.8 berikut ini :
kd
Gambar 2. 9 Deformasi elemen struktur yang mengalami gaya luar berupa momen
Nilai kurvatur akan bervariasi sepanjang elemen tergantung nilai garis netral dan nilai regangan di antara retakan beton yang berubah-ubah. Jika elemen memiliki panjang yang pendek dan di atas retakan, nilai kurvatur diberikan oleh persamaan 2.22 dengan ȟs dan ȟc merupakan regangan pada bagian yang mengalami retakan.
Hubungan antara kekakuan lentur elemen struktur dengan kurvatur diberikan oleh persamaan di bawah ini :
M
M MR
EI (2.24)
EI adalah kekakuan lentur elemen. Dengan meningkatnya nilai momen menyebabkan retakan yang timbul akan mengurangi nilai kekakuan momen dari elemen. Hal ini berpengaruh besar pada struktur beton bertulang dengan rasio tulangan U Ub.
Karakteristik dari elemen yang telah mengalami retakan tergantung pada rasio tulangan. Untuk elemen dengan U Ub atau disebut Lightly reinforced, bentuk
Ketika pelelehan pada baja telah terjadi, maka nilai kurvatur semakin bertambah besar dan terjadi pada nilai momen lentur yang konstan. Hal ini dapat dilihat pada gambar di bawah ini.
Gambar 2. 10 Hubungan Momen- Kurvatur untuk balok. Elemen gagal karena beban tarik (kiri). Elemen gagal karena beban tekan (kanan)
Untuk memudahkan proses analisis maka bentuk kurva Momen-Kurvatur disederhanakan menjadi model biliner seperti gambar di bawah ini. Penyederhanaan ini masih cukup akurat untuk mendapatkan informasi retakan inisial pada balok.
