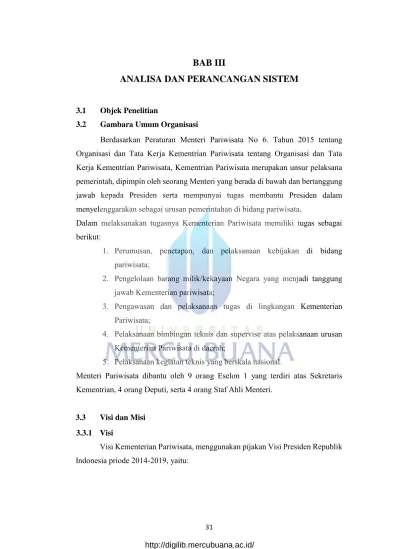

BAB III
ANALISA DAN PERANCANGAN SISTEM
3.1 Objek Penelitian
3.2 Gambara Umum Organisasi
Berdasarkan Peraturan Menteri Pariwisata No 6. Tahun 2015 tentang Organisasi dan Tata Kerja Kementrian Pariwisata tentang Organisasi dan Tata Kerja Kementrian Pariwisata, Kementrian Pariwisata merupakan unsur pelaksana pemerintah, dipimpin oleh seorang Menteri yang berada di bawah dan bertanggung jawab kepada Presiden serta mempunyai tugas membantu Presiden dalam menyelenggarakan sebagai urusan pemerintahan di bidang pariwisata.
Dalam melaksanakan tugasnya Kementerian Pariwisata memiliki tugas sebagai berikut:
1. Perumusan, penetapan, dan pelaksanaan kebijakan di bidang pariwisata;
2. Pengelolaan barang milik/kekayaan Negara yang menjadi tanggung jawab Kementerian pariwisata;
3. Pengawasan dan pelaksanaan tugas di lingkungan Kementerian Pariwisata;
4. Pelaksanaan bimbingan teknis dan supervise atas pelaksanaan urusan Kementerian Pariwisata di daerah;
5. Pelaksanaan kegiatan teknis yang berskala nasional.
Menteri Pariwisata dibantu oleh 9 orang Eselon 1 yang terdiri atas Sekretaris Kementrian, 4 orang Deputi, serta 4 orang Staf Ahli Menteri.
3.3 Visi dan Misi
3.3.1 Visi
Visi Kementerian Pariwisata, menggunakan pijakan Visi Presiden Republik Indonesia priode 2014-2019, yaitu:
“TERWUJUDNYA INDONESIA YANG BERDAULAT, MANDIRI DAN BERKEPRIBADIAN BERLANDASKAN GOTONG ROYONG”.
Berdasarkan Visi tersebut, Presiden Republik Indonesia priode 2014-2019 merumuskan misi yang dikerucutkan ke dalam 9 agenda prioritas Pemerintah yang disebut MAWACITA. Di dalamnya, terkandung agenda prioritas Pemerintah Republik Indonesia 2015-2019 yang terkait pada pariwisata, adalah agenda prioritas butir keenam yakni:
“MENINGKATKAN PRODUKTIVITAS RAKYAT DAN DAYA ASING DI PASAR INTERNASIONAL SEHINGGA BANGSA INDONESIA DAPAT MAJU DAN BANGKIT BERSAMA BANGSA-BANGSA ASIA LAINNYA”.
Dalam rangka meningkatkan daya saing dengan memanfaatkan potensi yang belum dikelola dengan baik serta pengembangan pariwisata yang berdaya saing di pasar internasional, sekaligus memberi peluang besar untuk meningkatkan akselerasi pertumbuhan ekonomi nasional. Sector pariwisata akan meningkatkan daya saing Indonesia, dengan memanfaatkan potensi yang selama ini belum dikelola optimal, salah satunya adalah potensi maritime, semata-mata untuk meningkatkan akselerasi pertumbuhan ekonomi nasional.
3.3.2 Misi
Berdasarkan agenda prioritas tersebut, disusunlah empat misi Kementerian Pariwisata 2015-2019 yang tertuang dalam Peraturan Menteri Pariwisata No. 29 Tahun 2015 tentang Rensa Kementerian Pariwisata, dengan mengadopsi 4 (empat) pilar pembangunan kepariwisataan, yakni pengembangan destinasi, pemasaran, industry, dan kelembagaan. Misi Kementerian Pariwisata 2015-2019 adalah :
1. Mengembangkan destinasi pariwisata yang berdaya saing, berwawasan lingkungan dan budaya dalam meningkatkan pendapatan nasional, daerah dan mewujudkan masyarakat yang mandiri;
2. Mengembangkan produk dan layanan industry pariwisata yang berdaya saing internasional, meningkatkan kemitraan usaha, dan bertanggung jawab terhadap lingkungan alam dan social budaya;
3. Mengembangkan pemasaran pariwisata secara sinergis, unggul, dan bertanggung jawab untuk meningkatkan perjalanan wisatawan nusantara
dan kunjungan wisatawan mancanegara sehingga berdaya saing di pasar internasional; dan
4. Mengembangkan organisasi Pemerintah, Pemerintah Daerah, swasta dan masyarakat, sumber daya manusia, regulasi, dan mekanisme operasional yang efektif dan efisien seta peningkatan kerja sama internasional dalam rangka meningkatkan produktifitas pengembangan kepariwisataan dan mendorong terwujudnya pembangunan kepariwisataan yang berkelanjutan.
3.3.3 Tujuan Kementerian Pariwisata 2015-2019
Berdasarkan Visi Misi Kementerian Pariwisata 2015-2019, maka dirumuskan tujuan Kementerian Pariwisata 2015-2019 yaitu:
1. Meningkatkan kualitas dan kuantitas destinasi pariwisata yang berdaya saing di pasar internasional;
2. Mewujudkan Industri Pariwisata yang mampu menggerakan perekonomian nasional sehingga Indonesia dapat mandiri dan bangkit bersama bangsa Asia lainnya;
3. Memaksimalkan produktivitas kinerja pemasaran pariwisata dengan menggunakan strategi pemasaran terpadu secara efektif, efisien dan bertanggung jawab serta yang intensif, inovatif dan interktif;
4. Mewujudkan kelembagaan kepariwisataan yang mampuy mensirnegikan Pembangunan Destinasi Pariwisata, Pemasaran Pariwisata, dan Industri Pariwisata secara professional, efektif dan efisien, dan mencapai produktifitas maksimal.
3.3.4 Struktur Organisasi
Gambar 3.1 Struktur Organisasi
Adapun tugas dan fungsi Struktur Organisasi sebagai berikut :
1. Deputi Bidang Pengembangan Pemasaran Pariwisata Mancanegara
Deputi Bidang Pengembangan Pemasaran Pariwisata Mancanegara mempunyai tugas penyiapan perumusan dan koordinasi pelaksanaan kebijakan dan strategi pemasaran pariwisata mancanegara.
2. Sekretariat Deputi
Sekretariat Deputi mempunyai tugas memberikan pelayanan teknis administratif kepada seluruh satuan organisasi di lingkungan Deputi Bidang Pengembangan Pemasaran Pariwisata Mancanegara.
3. Asisten Deputi Strategi Pemasaran Partiwisata Mancanegara
Asisten Deputi Strategi Pemasaran Pariwisata Mancanegara mempunyai tugas melaksanakan perumusan dan pelaksanaan kebijakan, penyusunan norma, standar, prosedur dan kriteria, serta bimbingan teknis dan evaluasi di bidang strategi pemasaran pariwisata mancanegara dan kerjasama pemasaran pariwisata.
4. Asisten Deputi Pengembangan Komunikasi Pemasaran Pariwisata Mancanegara
Asisten Deputi Pengembangan Komunikasi Pemasaran mempunyai tugas melaksanakan perumusan, pelaksanaan dan koordinasi kebijakan, penyusunan norma, standar, prosedur dan kriteria, serta bimbingan teknis dan evaluasi di bidang pengembangan komunikasi pemasaran pariwisata mancanegara.
5. Asisten Deputi Pengembangan Pasar Asia Tenggara
Asisten Deputi Pengembangan Pasar Asia Tenggara mempunyai tugas melaksanakan perumusan dan pelaksanaan kebijakan, penyusunan norma, standar, prosedur dan kriteria, serta bimbingan teknis dan evaluasi di bidang pengembangan pasar asia tenggara.
6. Asisten Deputi Pengembangan Pasar Asia Pasifik
Asisten Deputi Pengembangan Pasar Asia Pasifik mempunyai tugas melaksanakan perumusan dan pelaksanaan kebijakan, penyusunan norma, standar, prosedur dan kriteria, serta bimbingan teknis dan evaluasi di bidang pengembangan pasar Asia Pasifik.
7. Asisten Deputi Pengembangan Pasar Eropa, Timur Tengah, Amerika dan Aprika.
Asisten Deputi Pengembangan Pasar Eropa, Timur Tengah, Dan Amerika dan Afrika mempunyai tugas melaksanakan perumusan, pelaksanaan dan koordinasi kebijakan, penyusunan norma, standar, prosedur dan kriteria, serta bimbingan teknis dan evaluasi di bidang pengembangan pasar Eropa, Timur Tengah, Amerika dan Afrika.
3.4 Analisa Sistem Berjalan 3.4.1 Analisa Dokumen
Selama ini kementrerian pariwisata mengadakan pameran dengan cara manual dari proses menginput jadwal pameran, mengalokasikan rencana dan realisasi budget, dan menyeleksi peserta semua itu ditulis di dalam Microsoft Excel hingga menimbulakan terjadinya sistem informasi yang kurang efektif dan efisien. Informasi kegiatan pameran masih disampaikan dalam bentuk media iklan, sehingga menimbulkan data yang disampaikan menjadi simpang siur.
3.4.2 Analisa Proses Bisnis Sistem Berjalan
1. Use case Diagram Berjalan
Gambar 3.2 Use Case Berjalan
Tabel 3.1 Deskripsi Usecase Input Jadwal Pameran
Nama Use Case Input Jadwal Pameran
Aktor Admin (Asisten Deputi)
Deskripsi Memasukan data jadwal pameran
Prakondisi Mendapatkan data jadwal pameran dari
Skenario
Aktor akan memasukan data jadwal pameran mulai dari menambahkan dan menyimpan data ke dalam Microsoft
Excel.
Tindakan Alternatif -
Tabel 3.2 Deskripsi Usecase Alokasi Rencana Dan Budget
Nama Use Case Alokasi Rencana dan Realisasi Budget
Aktor Admin (Asisten Deputi)
Deskripsi Memilih jadwal pameran dan
memasukan rencana budget
Prakondisi Input data jadwal pameran
Skenario
Aktor akan memilih jadwal pameran yang akan di selenggarakan dari data jadwal pameran, kemudian actor akan rencana budget dan realisasi budget
Tindakan Alternatif -
Tabel 3. 3 Deskripsi Usecase Menginformasikan jadwal pameran
Nama Use Case Menginformasikan Jadwal Pameran
Aktor Admin (Asisten Deputi)
Deskripsi Menpublikasikan jadwal pameran
Prakondisi Memilih dan memasukan Budget
kegiatan pameran
Skenario Aktor akan menpublikasikan jadwal
pameran melalui surat kabar.

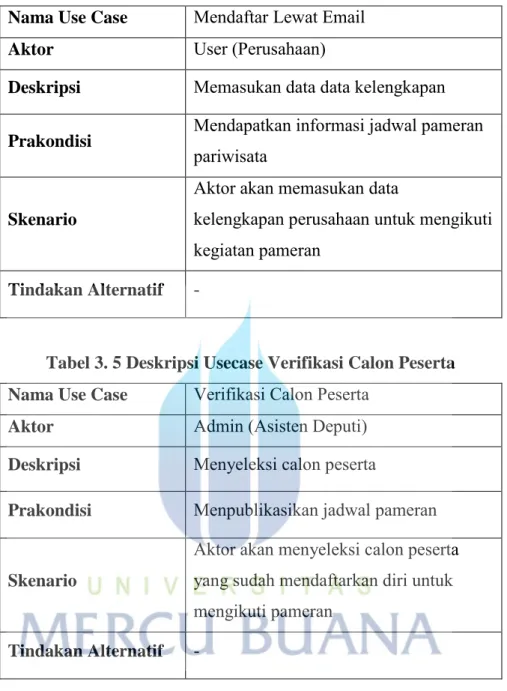

Tabel 3. 4 Deskripsi Usecase Mendaftar Lewat email
Nama Use Case Mendaftar Lewat Email
Aktor User (Perusahaan)
Deskripsi Memasukan data data kelengkapan
Prakondisi Mendapatkan informasi jadwal pameran
pariwisata
Skenario
Aktor akan memasukan data
kelengkapan perusahaan untuk mengikuti kegiatan pameran
Tindakan Alternatif -
Tabel 3. 5 Deskripsi Usecase Verifikasi Calon Peserta
Nama Use Case Verifikasi Calon Peserta
Aktor Admin (Asisten Deputi)
Deskripsi Menyeleksi calon peserta
Prakondisi Menpublikasikan jadwal pameran
Skenario
Aktor akan menyeleksi calon peserta yang sudah mendaftarkan diri untuk mengikuti pameran
Tindakan Alternatif -
Tabel 3.6 Deskripsi Usecase Mengumumkan Peserta Pameran
Nama Use Case Mengumumkan Peserta Pameran
Aktor Admin (Asisten Deputi)
Deskripsi Mengumumkan peserta pameran
Prakondisi Data didapat setelah melihat dan menyeleksi
calon peserta pameran
Skenario Aktor akan mengumumkan peserta yang
Tindakan Alternatif -
Tabel 3.7 Deskripsi Usecase Lihat Pengumuman
Nama Use Case Lihat Pengumuman
Aktor User (Perusahaan)
Deskripsi Melihat pengumuman peserta pameran
Prakondisi Mendaftarkan diri sebagai calon peserta
pameran
Skenario Aktor akan melihat daftar poeserta yang
lolos seleksi
Tindakan Alternatif -
Tabel 3.8 Deskripsi Usecase Buat Laporan
Nama Use Case Buat Laporan
Aktor Admin (Asisten Deputi)
Deskripsi Membuat Laporan
Prakondisi
Data didapat setelah melihat dan
menyeleksi data calon peserta dan jadwal pameran
Skenario
Aktor akan membuat laporan jadwal pameran yang akan diselenggrakan dan peserta yang ikut pameran
Tindakan Alternatif -
3.4.3 Analisis Permasalahan
Untuk mengidentifikasi masalah, harus dilakukan analisis terhadap kinerja, informasi, ekonomi, keamanan aplikasi, efesiensi dan pelayanan-pelayanan. Panduan ini dikenal dengan Analisa PIECES (Performance, Information, Economy,
Control, Efeciency, Service). Dari analisis ini biasanya yang muncul dipermukaan
bukan masalah utama, tetapi hanya gejala dari masalah utama saja. 1. Performance (Analisa Kinerja)
Sistem Baru
Pada sistem Online, Calon peserta dapat dengan mudah mengakses web yang disediakan oleh pihak Kemenpar dari melihat jadwal yang akan diselenggarakan, user dapat mendaftar kan diri sebagi calon peserta dengan registrasi terlebih dahulu untuk mendapatkan akun untuk login.
Admin yang mengelola sistem dapat menginput jadwal pameran, mengalokasikan rencana dan realisasi budget, menyeleksi calon peserta dan menyumumkan calon peserta yang lolos seleksi.
Pengguna (peserta pameran) bisa melihat jadwal pameran, input data diri. Dengan menggunakan teknologi berbasis web, calon peserta pameran tidak perlu bingung untuk mencari tau jadwal pamern yang diselenggarakan kemenpar dan mendaftarkan diri sebagai calon peserta. cukup dengan login di website dengan mengisikan username dan password dan mendaftarkan diri.
Sistem Lama
Pencatatan jadwal pameran, mengalokasikan rencana dan realisasi budget, penyeleksian calon peserta, pendaftaran peserta. dengan sistem manual kurang efektif dan efisien.
2. Information (Analisa Informasi)
Sistem Baru
Dengan sistem baru calon peserta maupun peserta dapat dengan cepat dan mudah mengakses informasi. Dapat dilakukan dengan memanfaatkan computer atau smartphone kapan saja asalkan masih terhubung ke internet.
Sistem Lama
Terkadang informasi tentang jadwal diadakannya pameran yang akan di selenggarakan oleh kemenpar masih simpang siur. Sehingga banyak perpustakaan / industry kepariwisataan tidak mengetahui ada kegiatan pameran.
3. Economy ( Analisa Ekonomi)
Sistem Baru
Sistem ini lebih efisien dan efektif bagi calon peserta karena tidak perlu susah payah mencari informasi mengenai kegiatan pameran. Calon peserta juga tidak perlu susah payah untuk mendaftarkan diri menjadi calon peserta melalui email, cukup hanya membuka website yang disediakan.
Sistem Lama
Calon peserta harus mencari informasi yang jelas mengenai kegiatan pameran kemudian calon peserta mendaftarkan diri melalui email dan menunggu konfirmasi dari kemenpar apakah lolos seleksi atau tidak, sedangkan jika menggunakan website ini calon peserta cukup login ke website ini.
4. Control ( Analisa Keamanan)
Sistem Baru
Dengan sistem baru, untuk keamanan anggaran hanya Asisten Deputi saja yang mengetahui.
Sistem Lama
Keamanan pada sistem lama kurang dikontrol dengan baik, karna data disimpan dalam bentuk Excel.
5. Efficiency (Analisa Efisiensi)
Sistem Baru
Dengan menggunakan Aplikasi Sistem Pameran berbasis web, maka akan memudahkan bagi calon peserta dan peserta yang sudah disetujui untuk mengikuti pameran. Dalam mendaftarkan diri mengikuti pameran, melihat pengumuman, dan melihat jadwal pameran. Yaitu lebih efektif, efisien, dan hemat.
Sistem Lama
Apabila menggunakan sistem manual, maka lebih banyak waktu yang dihabiskan dalam pencatatan dan pendataan jadwal pameran, Alokasi rencana dan realisasi budget, mendaftarkan diri menjadi peserta pameran, sehingga tidak efisien dan efektif dalam sistem manual tersebut.
6. Service
Sistem Baru
Pelayanan dalam Aplikasi Sistem Pameran berbasis web lebih cepat, efisien dan efektif, dapat diakses oleh calon peserta, peserta dan admin, kapan saja asalkan masih terhubung ke internet.
Sistem Lama
Pelayanan dengan menggunakan sistem lama untuk mendapatkan informasi lebih lama.
3.5 Analia Sistem Usulan
Perancangan sistem perangkat lunak di deskripsikan dengan model analisis menggunakan diagram Use case serta dilanjutkan dengan model desain. Analisis digunakan untuk pemetaan awal mengenai perilaku yang diisyaratkan sistem aplikasi kedalam elemen-elemen pemodelan. Untuk membantu perancangan dan melengkapi dokumentasi perancangan.
3.5.1 Use Case Diagram Usulan
Tabel 3. 9 Deskripsi Usecase Input Jadwal Pameran
Nama Use Case Input Jadwal Pameran
Aktor Admin (Asisten Deputi)
Deskripsi Memasukan data jadwal pameran
Prakondisi Mendapatkan data jadwal pameran dari
media social atau undangan
Skenario
Aktor akan memasukan data jadwal pameran mulai dari menambahkan dan menyimpan data
Tindakan Alternatif -
Tabel 3. 10 Deskripsi Usecase Alokasi Rencana dan Realisasi Budget
Nama Use Case Alokasi Rencana dan Realisasi Budget
Aktor Admin (Asisten Deputi)
Deskripsi
Memilih jadwal pameran, memasukan rencana budget kemudian memasukan realisasi budget
Prakondisi Memilih jadwal pameran dari data jadwal
pameran
Skenario
Aktor akan memilih jadwal pameran yang akan di selenggarakan dari data jadwal pameran, kemudian actor akan di minta memasukan rencana budget dan realisasi budget
Tindakan Alternatif -
Tabel 3. 11 Deskripsi Usecase Lihat Jadwal Pameran
Nama Use Case Lihat Jadwal Pameran
Deskripsi Melihat daftar jadwal pameran dan
mendaftar untuk mengikuti pameran
Prakondisi
Melihat jadwal pameran dan
Mendaftarkan diri sebagai calon peserta pameran
Skenario Aktor akan melihat jadwal pameran lalu
mendaftarkan diri sebagai calon peserta
Tindakan Alternatif -
Tabel 3. 12 Deskripsi Usecase Lihat Daftar Calon Peserta
Nama Use Case Lihat Daftar Calon Peserta
Aktor Admin (Perusahaan)
Deskripsi Melihat dan Menyeleksi Calon Peserta
Prakondisi Mendapatkan data dari calon peserta
yang sudah mendaftar
Skenario
Aktor akan melihat dan meyeleksi calon peserta yang sudah mendaftar untuk mengikuti pameran.
Tindakan Alternatif -
Tabel 3. 13 Deskripsi Usecase Lihat Pengumuman
Nama Use Case Lihat Pengumuman
Aktor User (Perusahaan)
Deskripsi Melihat pengumuman lolos seleksi
Prakondisi Mendaftarkan diri sebagai calon peserta
pameran
Skenario Aktor akan melihat pengumuman peserta
yang lolos seleksi
Tabel 3. 14 Deskripsi Usecase Input Konfirmasi Keikutsertaan
Nama Use Case Input Konfirmasi Keikutsertaan
Aktor User (Perusahaan)
Deskripsi Konfirmasi Keikutsertaan
Prakondisi Mendaftarkan diri sebagai calon peserta
pameran
Skenario Aktor akan mengkonfirmasi bahwa dia
akan mengikuti pameran atau tidak
Tindakan Alternatif -
Tabel 3.15 Deskripsi Usecase Input Material
Nama Use Case Input Material
Aktor User (Perusahaan)
Deskripsi Memasukan contoh produk yang akan
dipamerkan
Prakondisi Mendaftarkan diri sebagai calon peserta
pameran
Skenario Aktor akan memasukan contoh produk
yang akan dipamerkan
Tindakan Alternatif -
Tabel 3. 16 Deskripsi Usecase Buat Laporan
Nama Use Case Buat Laporan
Aktor Admin (Asisten Deputi)
Deskripsi Membuat Laporan
Prakondisi
Data didapat dari jadwal pameran yang akan diselanggarakan dan peserta yang sudah dilihat dan diseleksi
Skenario
Aktor akan membuat laporan dari jadwal pameran yang akan diselanggarakan dan peserta yang sudah dilihat dan diseleksi
Tindakan Alternatif -
3.5.2 Activity Diagram Usulan
3.5.2.1 Activity Diagram Login
Gambar 3.4 Activity Diagram Login
activity diagram login menjelaskan user melakukan aktivitas login dengan memasukan username dan password.
3.5.2.2 Activity Diagram Input Jadwal Pameran
activity diagram input data jadwal pameran menjelaskan bagaimana admin menginput data jadwal pameran yang didapat dari undangan.
3.5.2.3 Activity Diagram Alokasi Rencana dan realisasi budget
Gambar 3.6 Activity Diagram Alokasi Rencana dan realisasi budget
activity diagram rencana budget menjelaskan bagaimana admin menginput rencana jadwal pameran dan perkiraan biaya yang akan diselenggarakan yang dipilih dari data jadwal pameran, kemudian admin diminta untuk memasukan real biaya dan even organizer untuk pameran tersebut.
3.5.2.4 Activity Diagram lihat jadwal pameran
Gambar 3.7 Activity Diagram lihat jadwal Pameran
activity diagram lihat jadwal pameran menggambarkan bagaimana user melihat dan mendaftar untuk mengikuti pameran yang di minati.
3.5.2.5 Activity Diagram Lihat Daftar Calon Peserta
Gambar 3.8 Activity Diagram Lihat Daftar Calon Peserta
activity diagram Lihat Daftar calon peserta menjelaskan bagaimana admin melihat dan menyeleksi calon peserta yang telah mendaftar.
3.5.2.6 Activity Diagram Lihat Pengumuman

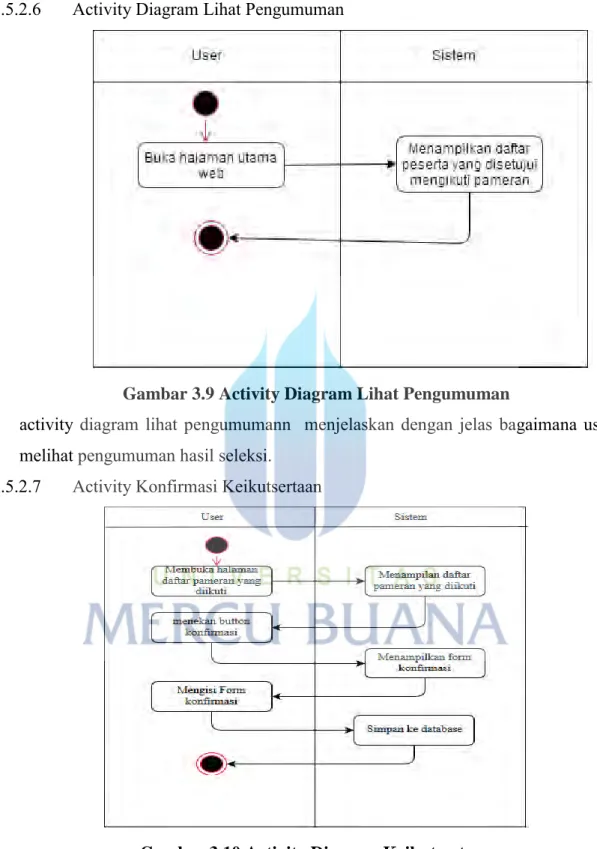

Gambar 3.9 Activity Diagram Lihat Pengumuman
activity diagram lihat pengumumann menjelaskan dengan jelas bagaimana user melihat pengumuman hasil seleksi.
3.5.2.7 Activity Konfirmasi Keikutsertaan
Gambar 3.10 Activity Diagram Keikutsertaan
activity diagram konfirmasi keikutsertaan menjelaskan setelah user lolos seleksi, user dapat menginput apakah dia akan mengikuti pameran atau tidak.
Gambar 3.11 Activity Diagram Input Material
activity diagram input material menjelaskan user dapat menginput contoh material / produk yang akan dipamerkan.
3.5.3 Sequence Diagram Usulan
3.5.3.1 Sequence Diagram Login
Gambar 3.12 Sequence Diagram Login
sequence diagram login menggambarkan bagaimana user melakukan login 3.5.3.2 Sequence Diagram Input Pameran
Gambar 3.13 Sequence Diagram Input Pameran
sequence diagram input data jadwal pameran menggambarkan dengan jelas bagaimana admin menginput data jadwal pameran.
3.5.3.3 Sequence Diagram Alokasi Rencana dan Realisasi Budget
sequence diagram alokasi rencana dan realisasi budget menggambarkan dengan jelas bagaimana admin memilih jadwal pameran dan menginput alokasi rencana dan realisasi budget pameran yang akan diselenggarakan.
3.5.3.4 Sequence Diagram lihat jadwal pameran
Gambar 3.15 Sequence Diagram Lihat Jadwal Pameran
sequence diagram lihat pameran menggambarkan dengan jelas bagaimana user melihat jadwal pameran dan mendaftar untuk mengikuti pameran yang diminati. 3.5.3.5 Sequence Diagram Lihat daftar Calon Peserta
Gambar 3.16 Sequence Diagram Lihat Daftar Calon Peserta
sequence diagram seleksi calon peserta pameran menggambarkan dengan jelas bagaimana admin melihat dan menyeleksi calon peserta yang telah mendaftar. 3.5.3.6 Sequence Diagram Lihat Pengumuman
Gambar 3.17 Sequence Diagram Lihat Pengumuman
sequence diagram lihat pengumuman menggambarkan dengan jelas bagaimana user melihat pengumuman hasil seleksi peserta yang akan mengikuti pameran.
Gambar 3.18 Sequence Diagram Konfirmasi Keikutsertaan
sequence diagram keikut sertaan menggambarkan dengan jelas setelah user lolos, user dapat mengkonfirmasikan untuk mengikuti pameran atau tidak.
3.5.3.8 Sequence Diagram Input Material
sequence diagram input material menggambarkan dengan jelas bagaimana user dapat mengupload gambar contoh material/ produk yang akan dipamerkan.
3.5.3.9 Sequence Diagram Laporan Jadwal Pameran
Gambar 3.20 Sequence Diagram Laporan Jadwal Pameran
sequence diagram laporan jadwal pameran menggambarkan dengan jelas bagaimana admin membuat laporan jadwal pameran yang akan diselenggarakan. 3.5.3.10 Sequence Diagram Laporan Peserta
sequence diagram laporan peserta pameran menggambarkan dengan jelas bagaimana admin membuat laporan daftar peserta yang akan mengikuti pameran. 3.5.3.10 Sequen diagram lihat jadwal pameran
Gambar 3.22 Sequence Diagram Lihat Jadwal pameran
sequence diagram lihat jadwal pameran menggambarkan dengan jelas bagaimana user melihat jadwal pameran yang telah dipublikasikan oleh admin
.
Gambar 3.23 Class Diagram
3.6 Rancangan Database
Rancanagan basis data (database) bertujuan untuk diperolehnya basis data yang efisien dalam penggunaan ruang penyimpanan.
3.6.1 Struktur Database
1. Tabel Admin
Nama Tabel : Admin Media Penyimpanan : Harddisk Primary Key : Id_adm
Tabel 3.17 Admin
Nama Field Tipe Data Length Keterangan
Id_adm Char 6 Id Admin
Username Varchar 25 Username Password Varchar 25 Password Nama Varchar 25 Nama User
Nama Tabel : Pameran Media Penyimpanan : Harddisk Primary Key : Kode_Pameran
Tabel 3.18 Pameran
Nama Field Tipe Data Length Keterangan kode_pameran Char 5 Kode Pameran namaPameran Varchar 50 Nama Pameran Lokasi Varchar 50 Lokasi Pameran tanggal_mulai Date Tanggal Mulai
Pameran
tanggal_selesai Date Tanggal Selesai Pameran
3. Tabel Rencana Budget
Nama Tabel : Rencana Budget Media Penyimpanan : Harddisk
Primary Key : Kode_RencanaBudget
Tabel 3.19 Rencana Budget
Nama Field Tipe Data Length Keterangan kode_rencanaBudget Char 6 Kode Rencana
Budget
namaPameran Varchar 50 Nama Pameran Lokasi Varchar 50 Lokasi Pameran tanggal_mulai Date Tanggal Mulai
Pameran
tanggal_selesai Date Tanggal Selesai Pameran
Eo Varchar 35 Event Organizer rencanaBudget Varchar 10 Perkiraan Biaya
Pameran
realisasiBudget Varchar 10 Anggaran Biaya Pameran
4. Tabel Calon Peserta
Nama Tabel : Calon Peserta Media Penyimpanan : Harddisk
Primary Key : Id_CalonPeserta
Tabel 3.20 Calon Peserta
Nama Field Tipe Data Length Keterangan id_calonpeserta Char 5 Id Calon Peserta
id_user Char 6 Id User
kode_rencanaBudget Char 6 Kode Rencana Budget
namaLengkap Varchar 45 Nama Lengkap namaPerusahaan Varchar 50 Nama Perusahaan hp1 Char 13 Kontak Person 1 hp2 Char 13 Kontak Person 2
Alamat Text Alamat
Perusahaan telp-fax Char 35 Telp/Fax
Perusahaan Email Varchar 45 Email Perusahaan Kategori Varchar 25 Kategori Usaha Deskripsi Text Deskripsi Singkat
Perusahaan Status Varchar 15 Status Konfirmasi 5. Tabel Peserta
Nama Tabel : Peserta Media Penyimpanan : Harddisk Primary Key : Id_Peserta
Tabel 3.21 Peserta
id_peserta Char 6 Id Peserta id_user
Char 6 Id User
kode_rencanaBudget Char 6 Kode Rencana Budget
namaLengkap Varchar 45 Nama Lengkap namaPerusahaan Varchar 50 Nama Perusahaan hp1 Char 13 Kontak Person 1 hp2 Char 13 Kontak Person 2
Alamat Text Alamat
Perusahaan Telp_fax Char 35 Telp/Fax
Perusahaan Email Varchar 45 Email Perusahaan Kategori Varchar 25 Kategori Usaha Deskripsi Text Deskripsi Singkat
Perusahaan id_calonpeserta Char 5 Id Calon Peserta ikut_serta Varchar 15 Konfirmasi Ikut
Serta
perwakilan1 Varchar 45 Nama Perwakilan Dari Perusahaan 1 perwakilan2 Varchar 45 Nama Perwakilan
Dari Perusahaan 2 perwakilan3 Varchar 45 Nama Perwakilan
Dari Perusahaan 3
6. Tabel Material
Nama Tabel : Material Media Penyimpanan : Harddisk Primary Key : Kode_Material
Tabel 3.22 Material
Nama Field Tipe Data Length Keterangan kode_material Char 4 Kode Material id_user Char 6 Id User
Judul Text Judul Material
Gambar Varchar 200 Contoh Gambar 7. Tabel User
Nama Tabel : User Media Penyimpanan : Harddisk Primary Key : Id_user
Tabel 3.23 User
Nama Field Tipe Data Length Keterangan id_user Char 6 Id User
username Varchar 25 Username password Varchar 25 Password namaLengkap Varchar 25 Nama Lengkap namaPerusahaan Varchar 30 Nama Perusahaan hp1 Char 13 Kontak Person 1 hp2 Char 13 Kontak Person 2 alamat Text Alamat Perusahaan telp_fax Char 35 Telp/Fax
Perusahaan email Varchar 25 Email Perusahaan kategori Varchar 25 Kategori Usaha deskripsi Text Deskripsi Singkat
Perusahaan proposal Varchar 200 Lampiran
3.7 Rancangan Layar 3.7.1 Struktur Menu
1. Tampilan Menu Admin
Gambar 3.24 Tampilan Menu Admin
2. Tampilan Menu User
Gambar 3.25 Tampilan Menu User
Gambar 3.26 Halaman Utama
Halaman Utama digunakan untuk melihat tentang kemenpar dan pengumuman jadwal pameran dan peserta yang lolos seleksi.
3.7.3 Menu Login Admin
Gambar 3.22 7Menu Login Admin
3.7.4 Menu Utama Admin
Gambar 3.28 Menu Utama Admin
Halaman Menu admin merupakan halaman utama admin utnuk melihat pemberitahuan, dashboard dan gallery foto material peserta.
3.7.5 Daftar Data Jadwal Pameran
Halaman data jadwal pameran merupakan halaman yang berfungsi untuk melihatdata jadwal pameran yang telah diinput oleh admin.
3.7.6 Input Data Jadwal Pameran
Gambar 3.30 Input Data Jadwal Pmeran
Halaman input data jadwal pameran merupakan halaman yang berfungsi untuk menginput data jadwal pameran yang telah diinput oleh admin.
Gambar 3.31 Rencana Budget
Halaman Rencana Budget merupakan halaman yang digunakan untuk memilih jadwal pameran yang akan diselenggarakan oleh asisten deputi.
3.7.8 Realisasi Budget
Gambar 3.32 Realisasi Budget
Halaman Realisasi Budget digunakan untuk menginput dana dan event organizer kegiatan pameran.
3.7.9 Daftar Calon Peserta
Halaman daftar calon peserta digunakan admin untuk melihat dan menyeleksi peserta yang telah mendaftar untuk mengikuti pameran.
3.7.10 Konfirmasi Calon Peserta
Gambar 3.34 Konfirmasi Calon Peserta
Halaman konfirmasi calon peserta digunakan untuk menyeleksian calon peserta yang sudah mendaftar untuk mengikuti pameran.
Gambar 3.35 Daftar Peserta
Halaman daftar pameran merupakan halaman daftar peserta yang telah lolos seleksi untuk mengikuti pameran.
3.7.12 Daftar Material Peserta
Gambar 3.36 Daftar Material Peserta
Halaman Daftar material peserta merupakan halaman untuk melihat contoh material / produk peserta pameran.
Gambar 3.37 Registrasi User
Halaman registrasi digunakan untuk peserta yang ingin mengikuti pameran tetapi belum mempunyai hak akses untuk login sebagai peserta pameran
Gambar 3.38 Dasboard User
Halaman dashboard user digunakan user(perusahaan) untuk melihat daftar contoh material dan daftar jadwal pameran yang ia ikuti.
3.7.15 Lihat Jadwal Pameran
Gambar 3.39 Jadwal Pameran
Halaman lihat jadwal pameran merupakan halaman yang memberi informasi mengenai jadwal pameran yang akan diselenggarakan oleh kementerian pariwisata.
Gambar 3.40 Daftar Pameran
Halaman daftar pameran berfungsi sebagai halaman konfirmasi untuk mendaftar sebagai peserta pameran.
3.7.17 Konfirmasi KeikutSertaan
Gambar 3.41 konfirmasi keikutsertaan
Halaman konfirmasi keikutsertaan merupakan halaman yang digunakan untuk mengkonfirmasi apakah perusahaan akan mengikuti pameran atau tidak.
3.7.18 Input Material
Gambar 3.42 Daftar Material Peserta
Halaman daftar material digunakan utnuk menginput contoh material/produk yang akan dipamerkan oleh peserta.
3.7.19 Desain laporan jadwal pameran
Gambar 3.43 Desain Laporan Jadwal Pameran
Halaman ini merupakan desain laporan daftar jadwal pameran yang akan diselenggrakan.
Gambar 3.44 Desain Laporan Peserta Pameran
Halaman ini merupakan desain laporan daftar peserta yang akan mengikuti pameran.
3.7.21 Rancangan Masukan (Input)
1. Nama Masukan : Data Jadwal Pameran Yang Diselenggrakan Sumber : Asisten Deputi
Fungsi : Untuk mengetahui jumlah pameran yang akan diselenggarakan
Media : Lampiran Format : Lampiran
2. Nama Masukan : Data Daftar Peserta Pameran Sumber : Peserta
Fungsi : Untuk mengetahui jumlah peserta pameran Media : Lampiran
Format : Lampiran
3.7.22 Rancangan Keluaran (Output)
1. Nama Keluaran : Laporan jadwal pameran yang akan Diselenggarakan
Fungsi : Sebagai bukti penyelenggaraan pameran Distribusi : Deputi
Format : Laporan
2. Nama Keluaran : Laporan daftar peserta pameran
Fungsi : Sebagai bukti penyelenggraan pameran Distribusi : Deputi
