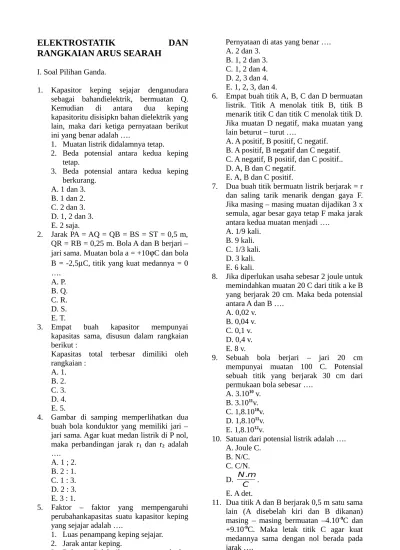

ELEKTROSTATIK
DAN
RANGKAIAN ARUS SEARAH
I. Soal Pilihan Ganda.
1. Kapasitor keping sejajar denganudara sebagai bahandielektrik, bermuatan Q. Kemudian di antara dua keping kapasitoritu disisipkn bahan dielektrik yang lain, maka dari ketiga pernyataan berikut ini yang benar adalah ….
1. Muatan listrik didalamnya tetap.
2. Beda potensial antara kedua keping tetap.
3. Beda potensial antara kedua keping berkurang.
A. 1 dan 3. B. 1 dan 2. C. 2 dan 3. D. 1, 2 dan 3. E. 2 saja.
2. Jarak PA = AQ = QB = BS = ST = 0,5 m, QR = RB = 0,25 m. Bola A dan B berjari – jari sama. Muatan bola a = +10C dan bola
B = -2,5C, titik yang kuat medannya = 0
…. A. P. B. Q. C. R. D. S. E. T.
3. Empat buah kapasitor mempunyai kapasitas sama, disusun dalam rangkaian berikut :
Kapasitas total terbesar dimiliki oleh rangkaian :
A. 1. B. 2. C. 3. D. 4. E. 5.
4. Gambar di samping memperlihatkan dua buah bola konduktor yang memiliki jari – jari sama. Agar kuat medan listrik di P nol, maka perbandingan jarak r1 dan r2 adalah
…. A. 1 ; 2. B. 2 : 1. C. 1 : 3. D. 2 : 3. E. 3 : 1.
5. Faktor – faktor yang mempengaruhi perubahankapasitas suatu kapasitor keping yang sejajar adalah ….
1. Luas penampang keping sejajar. 2. Jarak antar keping.
3. Bahan dielektrikum antara kedua keping.
4. Bahan pembuat keping.
Pernyataan di atas yang benar …. A. 2 dan 3.
B. 1, 2 dan 3. C. 1, 2 dan 4. D. 2, 3 dan 4. E. 1, 2, 3, dan 4.
6. Empat buah titik A, B, C dan D bermuatan listrik. Titik A menolak titik B, titik B menarik titik C dan titik C menolak titik D. Jika muatan D negatif, maka muatan yang lain beturut – turut ….
A. A positif, B positif, C negatif. B. A positif, B negatif dan C negatif. C. A negatif, B positif, dan C positif.. D. A, B dan C negatif.
E. A, B dan C positif.
7. Dua buah titik bermuatn listrik berjarak = r dan saling tarik menarik dengan gaya F. Jika masing – masing muatan dijadikan 3 x semula, agar besar gaya tetap F maka jarak antara kedua muatan menjadi ….
A. 1/9 kali. B. 9 kali. C. 1/3 kali. D. 3 kali. E. 6 kali.
8. Jika diperlukan usaha sebesar 2 joule untuk memindahkan muatan 20 C dari titik a ke B yang berjarak 20 cm. Maka beda potensial antara A dan B ….
A. 0,02 v. B. 0,04 v. C. 0,1 v. D. 0,4 v. E. 8 v.
9. Sebuah bola berjari – jari 20 cm mempunyai muatan 100 C. Potensial sebuah titik yang berjarak 30 cm dari permukaan bola sebesar ….
A. 3.1010 v.
B. 3.1011v.
C. 1,8.1010v.
D. 1,8.1011v.
E. 1,8.1012v.
10. Satuan dari potensial listrik adalah …. A. Joule C.
B. N/C. C. C/N. D.
C m . N
. E. A det.
11. Dua titik A dan B berjarak 0,5 m satu sama lain (A disebelah kiri dan B dikanan)
masing – masing bermuatan –4.10-9C dan
+9.10-9C. Maka letak titik C agar kuat
medannya sama dengan nol berada pada jarak ….
C. 1 m di kiri A. D. 1 m dikanan B. E. ¼ m di kiri A.
12. Tiga buah kapasitor 24F, 12F dan 8 F, jika disusun seri dan ujung – ujungnya dihubungkan dengan tegangan 110 V akan memberikan energi WS. Jika di pararel dan dihubungkan dengan tegangan sama 110 V akan memberikan energi Wp. Maka Ws : Wp adalah ….
A. 1 : 1. B. 11 : 4. C. 4 : 11. D. 11 : 1. E. 1 : 11.
13. Besar kapasitas susunan dari rangkaian di bawah ini (kapasitas total)….
A. 6F. B. 4F. C. 9F. D. 10F. E. 12F.
14. Suatu kapasitor mempunyai 10F didalam
kapasitor berisi udara. Bila di antara kapasitor diisi mika yang mempunyai koefisien dielektrik k = 5, maka kapasitas menjadi ….
A. 2F. B. 4F. C. 10F. D. 15F. E. 50F.
15. Grafik kuat medan listrik yang ditunjukkan oleh bola konduktor yang bermuatan +Q dan berjari – jari R adalah ….
A. B. C. D. E.
16. Lima buah hambatan dirangkai seperti gambar. Hambatan pengganti antara a dan b adalah ….
A. 3 . B. 5 . C. 6 .
D. 20 .
E. 25 .
17. Hubungan antara kuatarus (I) dengan hambatan (R) pada tegangan listrik (V) yang tetap ditunjukkan oleh gamabar …. A.
B. C. D. E.
18. Rangkaian disusun seperti gambar. Alat –
alat ukur menunjukkan : A = 2A, V1 = 6
volt, V2= 4 volt. Maka hambatan pengganti
dari ketiga hambatan tersebut …. A. 2 .
B. 4 .. C. 5 .
D. 10 .
E. 6 .
19. Terlihat lima gambar grafik hubungan antara energi lampu (W) dan waktu (t) untuk lima jenis lampu dari kelima grafik itu maka yang memiliki daya terbesar adalah lampu ….
A. B. C. D. E.
20. Perhatikan gambar rangkaian listrik berikut ini. Kuat arus listrik yang melalui
hambatan 15 adalah ….
A. 19/65 a. B. 20/65A. C. 21/65A. D. 22/65A. E. 23/65A.
21. Tiga hambatan 12 ohm, 6 ohm dan 4 ohm disusun pararel dan dihubungkan dengan sumber tegangan listrik. Perbandingan arus yang mengalir pada masing – masing hambatan adalah ….
A. 2 : 3 : 1. B. 3 : 2 : 1. C. 1 : 2 : 3. D. 2 : 1 : 3. E. 1 : 3 : 2.
22. Sumber arus berikut adalah elemen sekunder ….
A. Elemen volta. B. Fotolistrik.
C. Elemen Leclanche. D. Akkumulator. E. Generator.
23. Satuan energi listrik adalah …. A. Watt.
B. Joule/det. C. Kwh.
D. Volt ampere. E. Ohm meter.
24. Suatu penghantar panjangnya 2 m, ujung – ujungnya memiliki beda potensial 6 volt, ternyata arus yang mengalir 3 A. Jika luas penampang kawat 5,5.10-2mm2, maka besar
hambatan dan hambatan jenis kawat adalah …. A. 2 dan 2,75.10-8ohm m.
B. 2 dan 5,5.10-8 ohm m.
C. 2 dan 1,1.10-7ohm m.
D. 20 dan 5,5.10-7ohm m.
25.Rangkaian tertutup seperti gambar disamping. Besar tegangan jepit ab adalah ….
A. 6V. B. 10V. C. 12V. D. 15V. E. 16V.
26. Dimensi potensial listrik adalah …. A. ML2T2I-1.
B. ML2T3I-1.
C. ML2T3I.
D. M 2LTI-2.
E. MLT2I-1.
27. Suatu pengantar berarus listrik 50 mA. Muatan listrik yang mengalir pada penghantar selama ½ jam adalah …. A. 25C.
B. 50C. C. 110 C. D. 90 C. E. 150C.
28. Berdasarkan rangkaian disamping maka besar energi yang mengalir tiap detik pada hambatan 2 ohm adalah ….
A. 9 watt. B. 18 watt. C. 24 watt. D. 72 watt. E. 36 watt.
29. Sebuah lampu tertulis 25 watt, 110 volt. Jika lampu ini dipasang pada tegangan 220 volt, ternyata lampu terbakar. Hal ini disebabkan daya listrik yang diserap sebesar ….
A. 50 watt. B. 12,5 watt. C. 50 watt. D. 100 watt. E. 220 watt.
30. Eman buah elemen yang mempunyai ggl 1,5 volt dan hambatan dalam 0,25 ohm dihubungkan secaraseri. Rangkaian ini ujung – ujungnyadihubungkan dengan hambatan 4,5 ohm, maka tegangan jepitnya ….
A. 5,65 volt. B. 6,75 volt. C. 7,50 volt. D. 8,00 volt. E. 9 v.
31. Dua keping sejajar dan jaraknya 0,5 cm diberi muatan yang berbeda sehingga beda potensialnya 104volt. Bila besar muatan
elektron 1,6.10-19C, maka besar dan arah
gaya coulomb pada elektron yang terletk di antara keping ….
A.0,8 x 10-7N ke atas.
B. 0,8 x 10-7 N kebawah.
C. 3,2.10-13N ke atas.
D. 3,2.10-13N ke bawah.
E. 12,5 x 10-24N ke atas.
32. Sebuah keluarga menyewa listrik PLN sebesar 500 watt dengan tegangan 110 volt. Jika untuk penerangan keluarga itu menggunakan lampu 100 w, 220 V, maka jumlah lampu maksimum yang dapat dipasang adalah ….
A. 5 buah. B. 10 buah. C. 15 buah. D. 20 buah. E. 25 buah.
33.Besar tegangan di A berdasarkan rangkaian di atas adalah ….
A. –5,3V. B. 4,5V. C. –4,5V. D. 5V. E. 5,3V.
34. Volt meter mempunyai hambatan 1k , ampere meter memiliki hambatan 1 ohm. Kedua alat ini digunakan untuk mengukur hambatan x. Pada V terbaca 5 volt dan A terbaca 25mA. Besar hambatan x adalah ….
A. 200 ohm. B. 250 ohm. C. 0,2 ohm. D. 0,25 ohm. E. 100 ohm.
35. Perhatikan gambar di samping. Besar energi yang terpakai oleh hambatan 4 ohm selama 5 detik adalah ….
A. 5 joule. B. 10 joule. C. 20 joule. D. 40 joule. E. 80 joule.
36. Dari rangkaian di samping besar kuat arus yang melaui hambatan 6 ohm adalah …. A. 0,33A.
B. 0,50a. C. 1,01A. D. 1,22A. E. 3,01A.
37. Dari rangkaian di bawah besar kuat arus yang melaui hambatan 6 ohm adalah …. A. 0,33A.
B. 0,50A. C. 1,01A. D. 1,122A. E. 3,01A.
38. Besar arus yang mengalir pada hambatan 10 ohm adalah ….
E.4A menuju A.
39. Sebuah kapasitor dengan kapasitas 10-5F
yang pernah dihubungkan untuk beberapa saat lamanya pada beda potensial 500V, kedua ujungnya dihubungkan dengan sebuah kapasitor 4.10-5F yang tidak
bermuatan. Energi yang tersimpan di dalam kedua kapasitor adalah ….
A. 0,25 joule. B. 0,50 joule. C. 1,00 joule. D. 1,25 joule. E. 1,50 joule.
40. Besarnya arus listrik yang mengalir melalui sebuah konduktor ditentukan oleh …. 1. Besarnya hambatan rangkaian. 2. Kerapatan elektron konduktor. 3. Besarnya tegangan rangkaian. 4. Untuk penampang konduktor.
41. Sebuah lampu dilalui arus sebesar 0,8 a. Jumlah elektron yang lewat (muatan listrik satu elektron:-1,6 x10-19coulomb)dalam
satu jam adalah …. A. 1,8 x1022.
B. 1,28 x 10-19.
C. 5x1018.
D. 2 x 10-19.
E. 7,2 x 10-16.
42. Beda potensial antara titik A dan B pada gambar di bawah ini adalah ….
A. 2 volt. B. 2,7 volt. C. 3 volt. D. 5 volt. E. 6 volt.
43. Jika ampere meter dalam rangkaian di atas ini menunjukkan angka nol, berapa ggl dari beterai X….
A. 1 1/2v. B. 4/5 V. C. 4/7 V. D. 2 V. E. 13/17 V.
44. Dari rangakaian di samping ini, jika ditutup maka angka yang ditunjukkan oleh A dan V adalah ( A = ampere meter ; V = voltmeter) A. 1A dan 0V.
B. 0A dan 1V. C. 1A dan 3V. D. 0A dan 6V. E. 1A dan 5V.
45. Jika di dalam rangkaian listrik ini, jarum galvanometer tidak menyimpang maka tegangan antara P dan Q adalah ….
A. 5,5 v. B. 4,0 v. C. 2,0 v. D. 1,5 v. E. 0,75 v.
46. Dari gambar rangkaian arus searah ini, kuat arus induk (I) besarnya adalah …. (EBTANAS ’95).
A. 25A.
B.
2 8
A.
C. 103 A.
D.
2 13
A.
E. 263 A.
47. Kuat arus yang melalui hambatan 6
pada gambar di atas adalah ….(EBTANAS ’94).
A. 12 ampere. B. 6 ampere. C. 3 ampere. D. 1,5 ampere. E. 0,75 ampere.
48. Diketahui masa q1 =+4c dan q2 = +9c.
Letak titik yang mempunyai kuat medan listrik nol diukur dari q1arah ke kanan pada
jarak …. A. 0,4 m. B. 0,10 m. C. 0,20 m. D. 0,30 m. E. 0,40 m.
49. Energi yang tersimpan pada suatu kapasitor keping sejajar = 8.10-6joule. Jika kapasitor
0,04F, beda potensial antara kedua keping adalah….
A. 20 volt.
B. 10 2volt.
C. 10 volt. D. 5 volt. E. 2 volt.
50. Gambar diatas menunjukkan suatu rangkaian arus searah. Besar hambatan dalam r adalah ….
A. 5,9.
B. 8,0.
C. 4,0.
D. 2,5.
E. 0.
51. Pernyataan – pernyataan di bawah ini berkaitan dengan sebuah kapasitor keping sejajar yang diberi tegangan tertentu …. (1) Kapasitor direndam dalam suatu zat
cair dielektrik dengan luas penampang diperbesar.
(2) Kapasitor dibiarkan di udara dengan jarak antar keping doperbesar.
Untuk dapat menyimpan muatan yang
52. Dari rangkaian listrik di atas beda potensial antara A dan B adalah …. selama 15 menit, energi listrik yang timbul 5x104J. Beda potensial pada hambatan
tersebut adalah ….(UMPTN ’86).
A.
54. Satuan yang ekivalen dengan satuan kuat medan listrik adalah ….
A. watt/ampere. rumah – rumah mempunyai tegangan 220 V. Tegangan tersebut adalah ….(Soal UMPTN ’76).
A. Tegangan maksimum. B. Tegangan efektif. C. Tegangan rata – rata. D. Tegangan minimum.
E. Tegangan puncak ke puncak.
56. Untuk menyimpan muatan sebesar 1C digunakan kapasitor yang masing – masing berkapasitas 2,5F yang dihubungkan pararel pada beda potensial 200V. Jumlah kapasitor yang diperlukan adalah …. A. 80. diperoleh dari kombinasi 4 buah hambatan
yang masing – masing berkapasitas 2,5F
yang masing – masing besarnya 10 ohm,
58. Dari keadaan rangkaian arus searah seperti gambar di samping kiri, besarnya tegangan di A adalah ….
59. Suatu benda yang mempunyai lebih banyak elektron – elektron daripada proton – protonnya, dikatakan ….
A. Bermuatan positif. B. Bermuatan negatif. C. Konduktor yang baik. D. Isolator.
E. Semi konduktor.
60. Pada kapasitor yang berkapasitas C diberikan muatan listrik sebanyak Q, sehingga padanya timbul beda potensial V. Besar energi di dalam kapasitor adalah …. A. 21Q.V2.
61. Pada percobaan dengan menggunakan alat ukur jembatan Wheatstone pada rangkaian gambar di bawah ini, terlihat jarum Galvanometer pada posisi nol. Maka …. A. R1.R2 = R3 . R4.
B. R1+ R2 = R3 + R4.
C. R1.R3 = R2.
D. R1.R4 = R2 . R3.
E. R1+ R3 = R2 + R4.
62. Sebuah kapasitor diberi muatan 10nC dan mempunyai beda potensial 100V antara plat – platnya. Kapasitansinya dan tenaga yang tersimpan di dalamnya adalah …. A. 100pF dan 5x10-5J.
B. 100pF dan 5x10-7J.
C. 1nF dan 5x10-7J.
D. 10nF dan 6x10-7J.
E. 100nF dan 2x10-7J.
63. Rangkaian arus searah seperti pada gambar ini.
Beda potensial pada hambatan 4 adalah
A. 0,5V. B. 1,0V. C. 1,5V. D. 2,0V. E. 2,5V.
64. Suatu tungku listrik akan dipergunakan untuk mendidihkan air pada suhu 1000C.
Tungku tersebut memerlukan arus 2A pada tegangan 210V. Lama waktu yang diperlukan untuk mulai mendidihkan air itu dari suhu 300C sampai 1000C, jika massa
air 200 gram ialah (kalor jenis air 4,2 j/g0C).
A. 33,3 detik. B. 57,3 detik. C. 125 detik. D. 140 detik. E. 1400 detik.
65. Tentang ragkaian di atas ini diketahui : R1 = 1 ohm, R2 = 4 ohm, R3 = 2 ohm, R4 =
1 ohm, R5 = 1 ohm, R6 = 5 ohm, R7 = 2
ohm, C1 = 100F dan E = 10 volt. Kuat
arus yang melaui R7adalah ….
A. 2 ampere. B. 1 ampere. C. 0,625 ampere. D. 1,1 ampere. E. 1,67 ampere.
66. Bila tegangan PLN berkurang 30% maka daya lampu pijar yang sedang menyala akan berkurang ….
A. 30%. B. 41%. C. 51%. D. 61%. E. 90%.
67. Sejumlah resistor masing – masing dari 160 dihubungkan pararel untuk dapat membawa arus 5A yang berasal dari sumber tegangan 100 V. Jumlah resistor dibutuhkan adalah ….
A. 7 buah. B. 8 buah. C. 6 buah. D. 9 buah. E. 5 buah.
68. Tiga buah hambatan 3 , 2 dan 6
disusun pararel kemudian dipasang pada sumber tegangan ternyata kuat arus yang keluar dari elemen 3A. Tetapi jika disusun seri dan dipasang pada elemen yang sama ternyata arus yang keluar 0,5A. Maka GGL elemen dan hambatan dalam elemen adalah ….
A. 4 volt, 1ohm. B. 6 volt, 1 ohm. C. 3,6 volt, 0,4 ohm. D. 1,5 volt, 1,5 ohm. E. 8 volt, 1,5 ohm.
69. Untuk mengukur hambatan (R) dipakai suatu rangkaian sebagaimana diperlihatkan pada gambar. Batere E dengan ggl 12 V yang hambatan dalamnya diabaikan, dihubungkan seri dengan hambatan yang dicari (R) dan volt meter (V) yang
hambatannya (Rv) 20k . Jika pembacaan
volt besar hambatan yang dicari adalah ….
A. 20k .
B. 50k .
C. 75k .
D. 100k .
E. 120k .
70. Arus sebesar 10A mengalir di dalam sebuah kawat penghantar yang mempunyai
hambatan 0,15 . Laju pembentukan
panas di dalam kawat ini adalah …. A. 12 W.
B. 20 W. C. 17 W. D. 19 W. E. 15 W.
71. Gaya listrik bekerja pada elektron hidrogen oleh proton (inti atom hidrogen) bila elektron “mengelilingi” proton pada jarak rata – rata 0,53 x 10-10m(jejari Bohr) adalah
….
4 1
o = 9 x 109 NC-2 m2,e = 1,6 x10-19C
A. 8,2x10-8N.
B. +8,2x10-8N.
C. –3,7x10-5N.
D. +3,7x10-5.
E. Gaya resultan adalah NOL.
72. Voltmeter V memiliki hambatan 1k .
Amperemeter A memiliki hambatan 1 .
Kedua alat ini digunakan untuk mengukur hambatan x dengan menggunakan rangkaian seperti gambar di atas. Pada V terbaca 5 volt, pada A terbaca 25mA. Besarnya hambatan x ….
A. 200 .
B. 250 .
C. 0,2 .
D. 0,25 .
E. 100 .
73. Lampu L1 dan L2 dipasang pararel dan
dihubungkan dengan baterei E. Jika titik A dan B dihubungkan pendek (sort circuit), pada lampu L1 dan L2 akan terjadi sebagai
berikut ….
A. L1 dan L2 tidak menyala karena terputus.
B. L1 putus dan L2 tetap menyala.
C. L1 tetap nyala dan L2 putus.
D. L1 dan L2 nyala semakin terang.
E. L1 dan L2 tidak nyala dan tidak putus.
A. 2R, jika penampangnya digandakan 21 R, jika panjangnya digandakan.
C. 2 R, jika temperaturnya digandakan. D. 21R, jika jari – jarinya digandakan. E. 2R, jika diameternya digandakan.
75. Air terjun setinggi 8 m dengan debit 50 m3/s digunakan untuk memutar generator
listrik. Jika 7,5% energi air berubah menjadi energi listrik dan g = 10 m/s2 serta
kecepatan air sebelum terjun kecil (diabaikan), maka daya keluaran generator adalah ….
A. 0,3 kW. B. 4,0 kW. C. 30,0 kW. D. 0,3MW. E. 4,0 MW.
76. Jika di dalam rangkaian listrik ini, jarum galvanometer tidak menyimpang maka tegangan antara P dan Q adalah ….
A. 5,5 V. B. 4,0 V. C. 2,0 V. D. 1,5 V. E. 0,75 V.
77. Sebuah bola lampu listrik 220 V/50w yang mana dari pernyataan – pernyataan berikut yang benar ….
A. Dayanya selalu 50 watt.
B. Tegangan minimum diperlukan untuk menyalakannya adalah 220 volt.
C. Tahannya adalah 484 ohm.
D. Diperlukan aliran arus sebesar 225 amp, bila menyalakannya.
E. Menghabiskan energi sebesar 50 joule. Dalam 1 detik bila dihubungkan dengan sumber tegangan 220 volt.
78. Sebuah partikel debu massanya 2 g diberi muatan sebesar 10-12C. Kuat medan listrik
yang diperlukan untuk menahan benda tersebut terapung di udara adalah …. A. 20 x109 N/C.
B. 1,96 x1010 N/C.
C. 1,96 x1015 N/C.
D. 4,9 x109 N/C.
E. 1,9 x109 N/C.
79. Usaha untuk memindahkan muatan listrik 10C dari potensial 100 volt ke potensial 200 volt adalah ….
A. 1000 erg. B. 1000 joule. C. 3000 joule. D. 200 erg. E. 2000 joule.
80. Dua keping logam yang sejajar dan jaraknya 0,5 cm satu dari yang lain diberi
muatan listrik berlawanan (lihat gambar) hingga beda potensial 104V. Bila muatan
elektron adalah 1,6 x 10-19C maka besar
dan arah gaya Coulomb pada sebuah elektron yang ada di antara kedua keping adalah ….
A. 0,8 x 10-17N, ke atas.
B. 0,8 x 1047N, ke bawah.
C. 3,2 x 10-13N, ke atas.
D. 3,2 x 10-13N, ke bawah.
E. 12,5 x 1024N, ke atas.
II Uraian
1. Tiga buah muatan q1 = 8,.10-9C, q2 = 10-9C
dan q3 = -4. 10-9C diletakkan segaris q2
berada di tengah – tengah antara dua muatan lainnya. Jika jarak q1 dan q3adalah
6 cm. Hitung resultan gaya yang dialami muatan q2.
2. Dua titik P dan Q berjarak 50 cm. P berada di kiri dan P =-4 x 10-9C dan pada titik Q
bermuatan = +9. 10-9C. Tentukan letak titik
R agar kuat medan di titik R nol.
3. Sebuah bola konduktor yang berjari – jari 20 cm berada di udara. Bola bermuatan 80
C hitunglah kuat medan listrik dan potensial listrik p pada titik yang berjarak 10 cm dari permukaan bola.
4. Empat buah kapasitor C1, C2, C3, C4 yang
besarnya masing – masing 20 F, 40 F, 60
F, dan 30 F disusun seperti gambar, lalu dihubungkan dengan potensial 120 volt. Hitunglah muatan pada masing – masing kapasitor.
5. Suatu penghantar mempunyai diameter 4 mm dan panjang 4 m. Hamabatan jenisnya
3,14.14-6 ohm meter. Berapa besar
hambatan penghantar tersebut.
6. Kawat tembaga panjang 4 m, luas
penampang 2 mm2 pada suhu0C
mempunyai hambatan jenis 1,5.10-4 ohm.
Bila koefisien suhu tembaga 4.10-3/0C.
Hitunglah hambatan kawat pada suhu 1200C.
7. Empat buah elemen yang mempunyai ggl 1,5 volt dan hambatan dalam 0,25 ohm, dihubungkan dengan hambatan luar 3 ohm. Hitunglah tegangan jepitnya.
8. Sebuah pesawat TV dipasang pada tegangan 220 volt dan memerlukan arus 2A. Jika pesawat rata – rata dinyalakan tiap hari selama 5 jam. Berapa kwh energi yang diperlukan selama sebulan.
9. E1 = 2V, E2 = 21V dan E3 = 4V.
R1= 4 ohm, R1 = 8 ohm dan R3 = 6 ohm.
Hambatan dalam diabaikan.
Hitunglah kuat arus yang lewat pada R3.
dipasang pada alat ini agar dapat dipakai untuk mengukur tegangan sampai 10 volt. 11. Perhatikan rangkaian listrik di bawah ini ! Jika hambatan R3 dialiri selama 0,5 menit
maka hitunglah energi yang di bebaskan oleh hambatan tersebut!
12. Dari rangkaian listrik yang disusun seperti gambar di atas tentukan i1, i2, dan i3
13. Lima buah kapasitor yang kapasitasnya sama dirangkai seperti gambar di bawah. 14. Sebuah lampu listrik dilalui arus 0,8A. Jika
muatan elektron 1,6 x 10-19C, hitung
banyaknya elektron yang melalui lampu itu dalam 1 jam .
15. Diberikan rangkaian listrik seperti di bawah!
