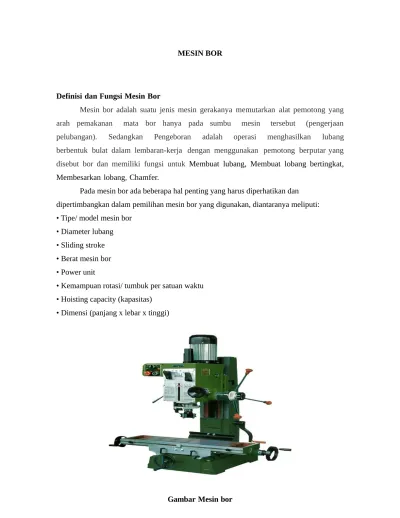

MESIN BOR
Definisi dan Fungsi Mesin Bor

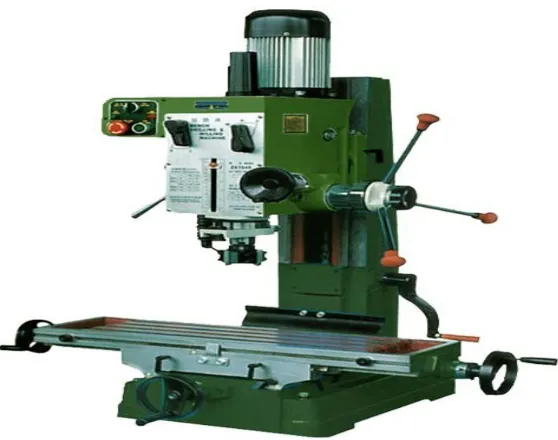

Mesin bor adalah suatu jenis mesin gerakanya memutarkan alat pemotong yang arah pemakanan mata bor hanya pada sumbu mesin tersebut (pengerjaan pelubangan). Sedangkan Pengeboran adalah operasi menghasilkan lubang berbentuk bulat dalam lembaran-kerja dengan menggunakan pemotong berputar yang disebut bor dan memiliki fungsi untuk Membuat lubang, Membuat lobang bertingkat, Membesarkan lobang, Chamfer.
Pada mesin bor ada beberapa hal penting yang harus diperhatikan dan dipertimbangkan dalam pemilihan mesin bor yang digunakan, diantaranya meliputi: • Tipe/ model mesin bor
• Diameter lubang • Sliding stroke • Berat mesin bor • Power unit
• Kemampuan rotasi/ tumbuk per satuan waktu • Hoisting capacity (kapasitas)
• Dimensi (panjang x lebar x tinggi)
Bagian-Bagian Mesin Bor 1. Cekam Bor
Cekam bor digunakan untuk memegang mata bor bertangkai silindris. Biasanya cekam ini mempunyai 2 atau 3 rahang penjepit. Ukuran cekam bor ditunjukkan oleh diameter terbesar dari mata bor yang dapat dijepit.
2.Sarung Pengurung /Sarung Tirus
Mata bor yang bertangkai tirus dapat dipegang oleh sarung pengurung yang berlobang tirus. Oleh karena tangkai dan sarung berbentuk tirus, maka pada saat mata bor ditekan, ia akan saling mengunci.
Pemegang dan Penjepit Benda Kerja 1. Ragum Tangan
Ragum tangan dapat dibuka dan dikunci dengan kekuatan tangan. Benda kerja yang dapat dijepit oleh ragum tangan harus berukuran kecil dan terbatas sampai pada diameter ± 6 mm.
2. Ragum Mesin
Benda kerja yang besar tidak dapat dipegang oleh tangan karena gaya pemotongannya semakin besar, maka digunakan ragum mesin.
3. Meja Mesin
Penjepitan benda kerja pada meja mesin umumnya dilakukan apabila benda kerja tidak mungkin di jepit oleh ragum. Teknik penjepitan benda kerja menggunakan baut pengunci T yang mana baut ini dimasukkan ke dalam alur meja mesin bor. 4. Tangan
Pemegangan benda kerja dengan tangan dapat dilakukan untuk benda kerja yang kecil dan panjang serta lobang yang dibuat tidak dalam dan berdiameter kecil.
Mata Pemotong
Peralatan Pelengkap
Beberapa peralatan pelengkap yang sering dipakai dalam kegiatan pemboran diantaranya meliputi:
A. Water Swivel,
Alat ini digunakan untuk melewatkan fluida seperti air, lumpur, dari pompa menuju ke dalam stang bor.
B. Hoisting Water Swivel
Alat ini didesain untuk melewatkan air ke dalam batang bor yang sedang berputar selama proses pengangkatan dan penurunan.
C. Hoisting Plug
Alat ini dihhubungkan pada rope socket dandigunakan ketika proses pengangkatan dan penurunan stang bor.
D. Hoisting Rope Socket
Bagian atas alat ini dihubungkan dengan hoisting wire rope yang dilas menggunakan babbit metal, bagian bawahnya dihubungkan dengan hoisting plug.
E. Pipe Wrench
Alat ini digunkan untuk mengunci dan melepaskan pipa, stang bor, dan lain – lain. F. Snatch Block
Alat ini diletakkan di puncak menara pemboran dan digunakan untuk mengangkat dan menurunkan stang bor core barrel dan mata bor.
Pada kenyataannya, beban yang diangkat atau diturunkan itu terlalu berat, oleh karena itu digunakan crown block atau traveling block untuk membantu proses pengangkatan dan penurunan.
G. Travelling Block
Alat ini digunakan bersama dua/tiga buah kabel untuk mengangkat atau menurunkan peralatan pemboran.
H. Come Along
Alat ini digunakan untuk menurunkan stang bor dan digukan pada pemboran dangkal I. Rod Coupling Tap
Alat I ini digukan untuk mengeluarkan batang bor yang rusak dan dibiarkan tertinggal dalam lubang bor.
J. Rod Band
K. Knocking Block
Alat ini digunakan untuk menerima pengaruh pada saat hammering untuk melindungi peralatan bor.
L. Drive Hammer with Chain
Alat ini digunakan untuk hammering ketika peralatan bor mengalami kemacetan. M. Menara
Terdapat dua menara yang biasa digunakan dalam pemboran diantaranya adalah derrick N. Permale Wrench
Alat ini digunakan untuk mengunci dan melepaskan pipa – pipa yang kecil, seperti kabel core barrael tanpa merusak tabung.
O. Rod Holder
Alat ini digunakan untuk menjepit stang bor pada saat pengangkatan atau penurunan. P. Super Strong
