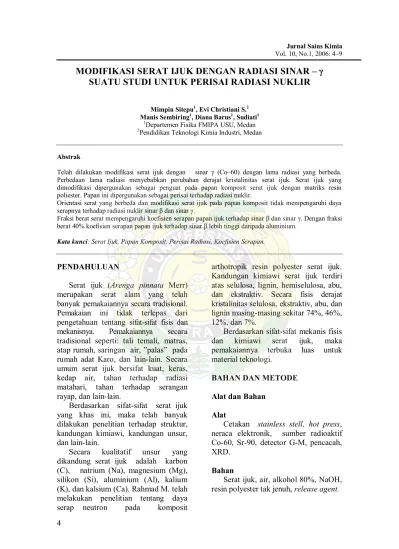

MODIFIKASI SERAT IJUK DENGAN RADIASI SINAR – γ
SUATU STUDI UNTUK PERISAI RADIASI NUKLIR
Mimpin Sitepu1, Evi Christiani S.2 Manis Sembiring1, Diana Barus1, Sudiati1
1Departemen Fisika FMIPA USU, Medan 2Pendidikan Teknologi Kimia Industri, Medan
Abstrak
Telah dilakukan modifikasi serat ijuk dengan sinar γ (Co–60) dengan lama radiasi yang berbeda. Perbedaan lama radiasi menyebabkan perubahan derajat kristalinitas serat ijuk. Serat ijuk yang dimodifikasi dipergunakan sebagai penguat pada papan komposit serat ijuk dengan matriks resin poliester. Papan ini dipergunakan sebagai perisai terhadap radiasi nuklir.
Orientasi serat yang berbeda dan modifikasi serat ijuk pada papan komposit tidak mempengaruhi daya serapnya terhadap radiasi nuklir sinar β dan sinar γ.
Fraksi berat serat mempengaruhi koefisien serapan papan ijuk terhadap sinar β dan sinar γ. Dengan fraksi berat 40% koefisien serapan papan ijuk terhadap sinar β lebih tinggi daripada aluminium.
Kata kunci: Serat Ijuk, Papan Komposit, Perisai Radiasi, Koefisien Serapan.
PENDAHULUAN
Serat ijuk (Arenga pinnata Merr) merupakan serat alam yang telah banyak pemakaiannya secara tradisional. Pemakaian ini tidak terlepas dari pengetahuan tentang sifat-sifat fisis dan mekanisnya. Pemakaiannya secara tradisional seperti: tali temali, matras, atap rumah, saringan air, ”palas” pada rumah adat Karo, dan lain-lain. Secara umum serat ijuk bersifat kuat, keras, kedap air, tahan terhadap radiasi matahari, tahan terhadap serangan rayap, dan lain-lain.
Berdasarkan sifat-sifat serat ijuk yang khas ini, maka telah banyak dilakukan penelitian terhadap struktur, kandungan kimiawi, kandungan unsur, dan lain-lain.
Secara kualitatif unsur yang dikandung serat ijuk adalah karbon (C), natrium (Na), magnesium (Mg), silikon (Si), aluminium (Al), kalium (K), dan kalsium (Ca). Rahmad M. telah melakukan penelitian tentang daya serap neutron pada komposit
arthotropik resin polyester serat ijuk. Kandungan kimiawi serat ijuk terdiri atas selulosa, lignin, hemiselulosa, abu, dan ekstraktiv. Secara fisis derajat kristalinitas selulosa, ekstraktiv, abu, dan lignin masing-masing sekitar 74%, 46%, 12%, dan 7%.
Berdasarkan sifat-sifat mekanis fisis dan kimiawi serat ijuk, maka pemakaiannya terbuka luas untuk material teknologi.
BAHAN DAN METODE Alat dan Bahan
Alat
Cetakan stainless stell, hot press, neraca elektronik, sumber radioaktif Co-60, Sr-90, detector G-M, pencacah, XRD.
Bahan
Serat ijuk, air, alkohol 80%, NaOH, resin polyester tak jenuh,release agent.
Pembuatan Papan Komposit
Serat ijuk yang dipergunakan diambil dari Sibolangit sekitar 40 km dari Kota Medan. Serat ijuk yang dipilih berdiameter antara 0,1–1 mm. Setelah dibilas dengan air kemudian dikeringkan pada udara terbuka. Setelah kering kemudian direndam di dalam alkohol 80% selama 1 jam dan kemudian disoklatisasi dengan larutan NaOH 0,5 M selama 1 jam. Serat ijuk yang telah dibersihkan ini lalu dibagi menjadi 4 bagian, satu bagian sebagai pembanding dan tiga bagian lagi diradiasi dengan sinar γ dari sumber radioaktif Co-60 dengan aktivitas 74 kBq, masing-masing selama satu minggu, dua minggu, dan tiga minggu, kemudian keempat bagian ini masing-masing dianalisa pola difraksinya dengan XRD, dicetak menjadi papan komposit. Masing-masing dengan arah acak dan 0/90o dengan fraksi berat 20%, 40%, dan 60%. Pencetakan dilakukan pada cetakan dengan ukuran 20x20 cm, dan untuk mendapatkan ketebalan sampel 2,5 mm di antara cetakan bagian atas dan bawah diletakkan lempeng besi setebal 2,5 mm di setiap sudutnya. Kemudian ditekan dengan tekanan 50 kN/cm2 selama 2 jam dengan suhu 60oC. Resin yang dipergunakan adalah resin polyester tak jenuh.
Pengukuran koefisien serapan masing-masing papan komposit ini dilakukan dengan radiasi β dari unsur radioaktif Sr-90 dengan aktivitas 74 kBq, dan radiasi γ dari unsur radioaktif Co-60 dengan aktivitas 74 kBq. Alat pengesan radiasi dipergunakan detektor G-M dan pencacah (rate mater) Philips
Gambar 1a, b, c, dan d menunjukkan grafik pola difraksi serat ijuk yang diradiasi dengan sinar γ dengan waktu radiasi yang berbeda.
Dari pola difraksi terlihat bahwa struktur serat ijuk tidak berubah walaupun telah diradiasi dengan sinar γ dengan waktu 1, 2, dan 3 minggu. Pola difraksi menunjukkan bahwa telah terjadi perubahan intensitas pada bidang difraksi akibat diradiasi. Ini menunjukkan bahwa akibat radiasi sinar γ telah terjadi penataan rantai molekul serat ijuk sehingga jumlah bidang yang mendifraksikan berkas sinar γ bertambah, sehingga derajat kristalinitasnya bertambah dan sifat mekanismenya bertambah besar.
Gambar 2a, b, c, dan d menunjukkan grafik antara cacah dan tebal papan komposit untuk papan komposit yang diperkuat dengan serat ijuk yang dimodifikasi dengan sinar γ diradiasi dan yang tidak dimodifikasi. Dari grafik terlihat bahwa modifikasi serat ijuk pada papan komposit tidak mempengaruhi daya serapnya, terhadap radiasi sinar β dan sinar γ baik untuk orientasi serat acak dan 0/90o.
Papan komposit serat ijuk dengan orientasi serat yang berbeda dan serat ijuk yang dimodifikasi tidak mempengaruhi daya serapnya terhadap radiasi sinar β dan γ, hal ini disebabkan karena efek pelemahan radiasi sinar β dan γ terhadap atom/molekul penyerapnya hanyalah proses hamburan dan ionisasi.
Proses pelemahan ini tidak dipengaruhi oleh kuat/lemahnya adhesi antara serat dengan matriksnya tetapi
grafik pengujian cacah dengan tebal sampel yang ditunjukkan hanya untuk serat ijuk yang tidak dimodifikasi dengan arah acak dan fraksi berat serat yang berbeda.
Gambar 3a, b, menunjukkan grafik antara cacah dan tebal sampel dengan fraksi berat serat yang berbeda untuk sinar β dan sinar γ.
Dari grafik terlihat bahwa daya serap papan komposit serat ijuk dipengaruhi oleh fraksi berat serat ijuknya. Semakin besar fraksi berat serat ijuk maka semakin banyak atom/molekul yang terhambur dan terionisasi sehingga energi berkas sinar β dan γ akan semakin kecil.
1a. 1b.
1c. 1d.
Gambar 1. Pola Difraksi Serat Ijuk a) Tidak diradiasi b) Diradiasi 1 Minggu c) Diradiasi 2 Minggu d) Diradiasi 3 Minggu
Gambar 2. Grafik Cacah vs Tebal Papan Komposit dengan Fraksi Berat Serat 40% ◊ Non Radiasi
radiasi 1 minggu ∆ radiasi 2 minggu x radiasi 3 minggu
Gambar 3. Grafik Hubungan Antara Cacah dengan Tebal Papan Komposit a) Untuk sinar β
b) Untuk sinar γ
Tabel 1. Koefisien Serapan Papan Komposit Serat Ijuk terhadap Sinar β dan Sinar γ Jenis Radiasi Nukleus Nuklir Koefisien Serapan (cm2/gr) Penyerap Al (cm2/gr) Fraksi Berat 20% 40% 60% Sinar β 0,36 0,62 0,85 0,53 Sinar γ 0,023 0,041 0,053
-Tabel I menunjukkan koefisien serapan sinar β dan γ terhadap fraksi berat serat ijuk.
Koefisien serapan sinar γ jauh lebih kecil daripada koefisien serapan sinar β untuk fraksi berat yang sama jauh berbeda
karena sinar γ adalah gelombang elektromagnetik yang panjang gelombangnya jauh lebih kecil daripada jarak atom karbon pada papan komposit serat ijuk, sehingga proses interaksi berupa hamburan dan ionisasi proses terjadinya sangat kecil. Jika dibandingkan dengan koefisien serapan sinar β untuk aluminium maka koefisien serapan sinar β untuk papan komposit serat ijuk dengan fraksi berat 40% lebih besar sehingga fungsi penyerap radiasi dengan aluminium dapat diganti dengan papan komposit serat ijuk, sehingga dapat dilakukan penghematan dana dan memberi nilai tambah pada serat ijuk.
KESIMPULAN
Berdasarkan pembahasan atas data yang diperoleh maka dapat disimpulkan bahwa:
Orientasi dan modifikasi serat pada papan komposit serat ijuk tidak mempengaruhi koefisien serapannya terhadap sinar β dan γ.
Fraksi berat serat pada papan komposit serat ijuk mempengaruhi koefisien serapan sinar β dan γ.
Koefisien serapan papan komposit serat ijuk dengan fraksi berat 40% lebih dari koefisien serapan besar aluminium, sehingga dapat menggantikan fungsi aluminium sebagai penyerap untuk radiasi sinar β.
DAFTAR PUSTAKA
Kaplan I, 1971,Nuclear Physics, 2nd Ed., Addison
Wesley Publishing Company, Reading. Rahmad M., 1990, Kuat Tarik Statis dan Daya
the 4th International Wood Science
