LAPORAN KEGIATAN
SHORT TERM TRAINING ON INDESO PROJECT
COLLECTE LOCALISATION SATELLITES
BREST, FRANCE
Oleh:
Teguh Agustiadi, S.T
Abdul Rohman Zaky, S.Kel
Balai Penelitian dan Observasi Laut
Pusat Penelitian dan Pengembangan Sumberdaya Laut dan Pesisir
Badan Penelitian dan Pengembangan Kelautan dan Perikanan
Kementerian Kelautan dan Perikanan
2014
Latar Belakang
INDESO (Infrastructure Development for Space Oceanography) merupakan program kerjasama antara pemerintah Indonesia dan pemerintah Perancis yang ditujukan untuk membangun bidang perikanan dan kelautan yang berkelanjutan di Indonesia. Sasaran-sasaran tersebut akan diwujudkan mulai dari eksploitasi dan pemberdayaan data-data oseanografi berbasis satelit. Pendekatan yang dilakukan oleh INDESO program mengkombinasikan data satelit, hasil pengukuran secara insitu dan model numerik untuk mencapai tujuan diatas kedalam 7 aplikasi yaitu perhitungan stok ikan, satelit radar untuk pemantauan pencurian ikan, pemantauan tumpahan minyak (oil spill), pemantauan budidaya rumput laut, pemantauan terumbu karang, pemantauan budidaya udang dan tata kelola kawasan pesisir yang terintegrasi.
Sistem yang akan dibangun dalam INDESO terdiri dari 3 bagian yaitu Ocean Numerical Model
(ONM), Central Information System (CIS) dan Satellite Receiving System (SRS). Semua sistem tersebut dijalankan secara otomatis, namun perlu ditindaklanjuti jika ada kesalahan (eror) dalam proses pelaksanaan termasuk permintaan data oleh end-user. Untuk menjalankan sistem tersebut, maka diperlukan operator yang bertugas memantau seluruh aktivitas ketiga sistem tersebut melalui
short term training.
Tujuan
Tujuan dari kegiatan short term training ini adalah untuk memberikan pelatihan bagi Radar Antenna Technician guna mendukung program INDESO.
Personel yang ditugaskan
Adapun personel yang ditugaskan dalam kegiatan short term training untuk Radar Antenna Technician adalah 1 orang peneliti dari BPOL yaitu Teguh Agustiadi, S.T dan 1 orang operator PORS dari BPOL yaitu Abdul Rohman Zaky, S.Kel
Waktu dan Tempat
Kegiatan short term training dilaksanakan mulai tanggal 2 Juni s.d. 27 Juni 2014, yang bertempat di CLS Brest (Avenue la Pérouse, 29280 Plouzané), Perancis.
Materi dan Pembimbingan
Perjalanan dinas ini dilaksanakan dalam rangka mengikuti kegiatan INDESO Short Term Training di CLS Brest Perancis. INDESO Short Training terdiri dari 8 Fungsi (bagian) yaitu :
1. Chief Operator 2. System Operator 3. IT Specialist
4. Ocean Model Analyst 5. Radar Anten Technician 6. Radar Image Analys 7. Fish Stock Analyst 8. GIS Oil Spill Analyst
Adapun pelaksanaan INDESO Short Term Training dilaksanakan di dua lokasi yaitu di CLS Toulouse dan CLS Brest Perancis. Sementara waktu pelaksanaan Short Term Training dilaksanakan mulai dari bulan Mei s/d Juli 2014. Untuk nama peserta, waktu pelaksanaan dan lokasi short term training ditampilkan seperti Tabel 1. dibawah ini :

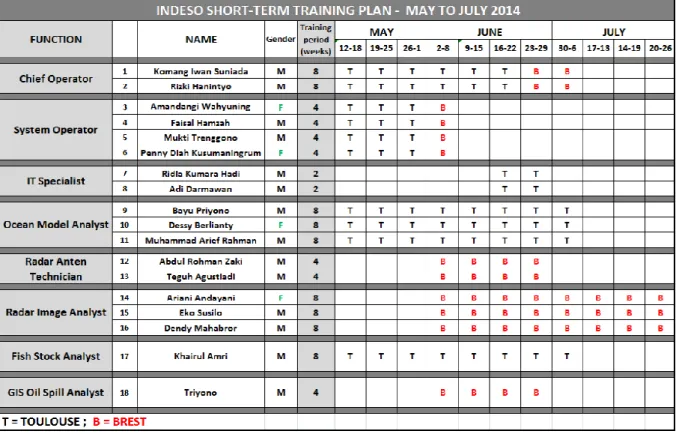

Tabel 1. INDESO Short Term Training Plan
Personil yang ditugaskan untuk mengikuti kegiatan short term training Radar Anten Technician adalah Teguh Agustiadi, S.T dan Abdul Rohman Zaky, S.Kel . Short Term Training Radar Anten Technician dilaksanakan selama 4 minggu yaitu mulai tanggal 2 – 27 Juni 2014 di CLS Brest. Short Terk Training di CLS Brest terbagi menjadi 7 session.
Pada Sesion I peserta short training mendapatkan materi yang terkait dengan “INDESO System Overview”. Detail materi pada sesion I ditampilkan seperti tabel 2. dibawah :
Tabel 2. Materi Sesion I INDESO System Overview
Sesion-I Short Term Training diikuti oleh System Operator, Radar Anten Technician, Radar Analyst, Oil Spill GIS Analyst dan 2 orang mahasiswa Phd yang sedang mengikuti tugas belajar di Brest Perancis.
Pada Sesion II peserta short term training mendapatkan materi yang terkait dengan “Antenna Sub System”. Akan tetapi pada tanggal 9 Juni 2014 tidak ada kegiatan training karena adanya Libur Nasional di Perancis sehingga seluruh kantor pemerintah dan swasta libur termasuk CLS. Sesion-II Short Term Training diikuti Radar Antenna Technician(Day 1-3), Radar Analyst dan Oil Spill GIS Analyst (Day 1 saja).
Detail materi pada untuk sesion II ditampilkan seperti tabel 3 dibawah :

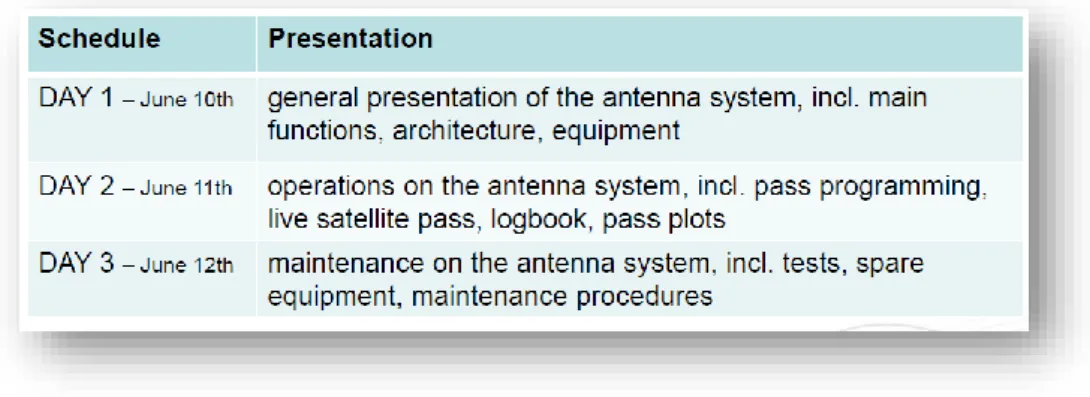

Tabel 3. Materi Sesion II “Antenna Sub System”
Pada Sesion III peserta short term training mendapatkan materi yang terkait dengan “SAR Capabilities & Aplication”. Sesion-III Short Term Training diikuti oleh Radar Analyst, Oil Spill GIS Analyst dan 2 orang mahasiswa Phd. Detail materi pada untuk sesion III ditampilkan seperti tabel 4 dibawah :
Tabel 4. Materi Sesion III - “SAR Capabilities & Aplication”
Pada Sesion IV peserta short term training mendapatkan materi yang terkait dengan “Radar Terminal Sub System ”. Sesion IV Short Term Training diikuti oleh Radar Analyst dan Radar Antenna Technician.

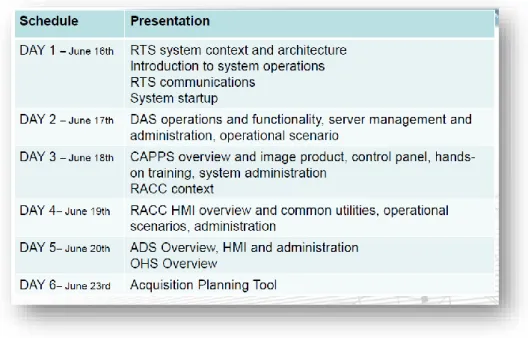

Tabel 5. Materi Sesion IV - “Radar Terminal Sub System”
Pada Sesion V peserta short term training mendapatkan materi yang terkait dengan “GIS Training ”.
Sesion V Short Term Training diikuti oleh GIS Oil Spill Analyst. Detail materi pada untuk sesion V ditampilkan seperti tabel 6 dibawah :
Tabel 6. Materi Sesion V - “GIS Training”
Pada Sesion VI peserta short term training mendapatkan materi yang terkait dengan “Radar Value Added Sub System ”. Sesion VI Short Term Training diikuti oleh Radar Analyst dan Radar Antenna Technician. Detail materi pada untuk sesion VI ditampilkan seperti tabel 7 dibawah :
Pada Sesion VII peserta short term training mendapatkan materi yang terkait dengan “Radar Image Interpretation ”. Sesion VII Short Term Training diikuti oleh Radar Analyst. Detail materi pada untuk sesion VII ditampilkan seperti tabel 8 dibawah :

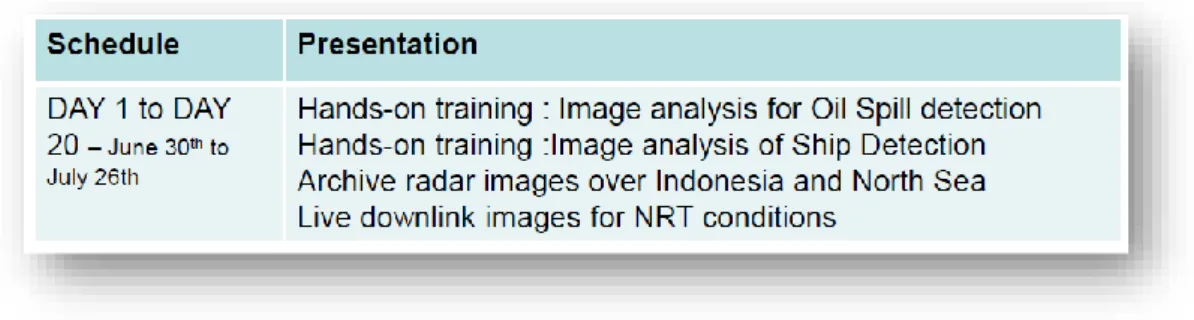

Tabel 8. Materi Sesion VII - “Radar Image Interpretation”
Pada hari pertama Sesion I di sampaikan meteri terkait dengan satellite Technology dan aplikasinya yang membahas beberapa hal diantaranya adalah :
- Synthetic Aperture Radar (SAR) - Keunggulan menggunakan image SAR
- Satelite SAR dahulu, sekarang dan yang akan datang - Fitur satelit Radarsat-2
- Radarsat-2 Mode Beam
- Operational Service SAR Image
Pada hari kedua Sesion I di sampaikan meteri terkait dengan Satelite Receiving Station yang membahas beberapa hal diantaranya adalah :
- INDESO Core system view - SRS system view
- Definisi Data Level 0, Level 1 dan Level 2 - Interface Of SRS INDESO system
- SRS KPI (Key Performance Indicator) - SRS Concept Operation
- Radar Telemetry Allocation - Radar Telemetry Fees - Radarsat-2 Lisence Term
- Radarsat-2 End User Lisence Agreement - Radarsat-2 Regulatory Conditions - System Participant Agreement - Ordering Radarsat-2 Data - SRS Architecture
- SRS Backup
- SRS System Monitoring
Gambar 2. INDESO Core System
Pada hari ketiga Sesion I di sampaikan meteri terkait dengan Organization of INDESO Operation yang membahas beberapa hal diantaranya adalah :
- INDESO Core System and Solution Aplication - INDESO Operational Center
- INDESO Organization of Project - INDESO System View
Gambar 3. SRS System View
Gambar 4. INDESO System View
Pada hari keempat Sesion I di sampaikan meteri terkait dengan Oil Spill Monitoring Aplication.
Pada hari kelima Sesion I disampaikan materi terkait dengan IUU Fishing Aplication
Gambar 6. Daerah Prioritas untuk aplikasi IUU Fishing
Sementara pada sesion II disampaikan materi Antenna Sub System
Pada hari I sesion disampaikan materi terkait Antenna System, Fungsi Utama, Architecture dan Equipment.

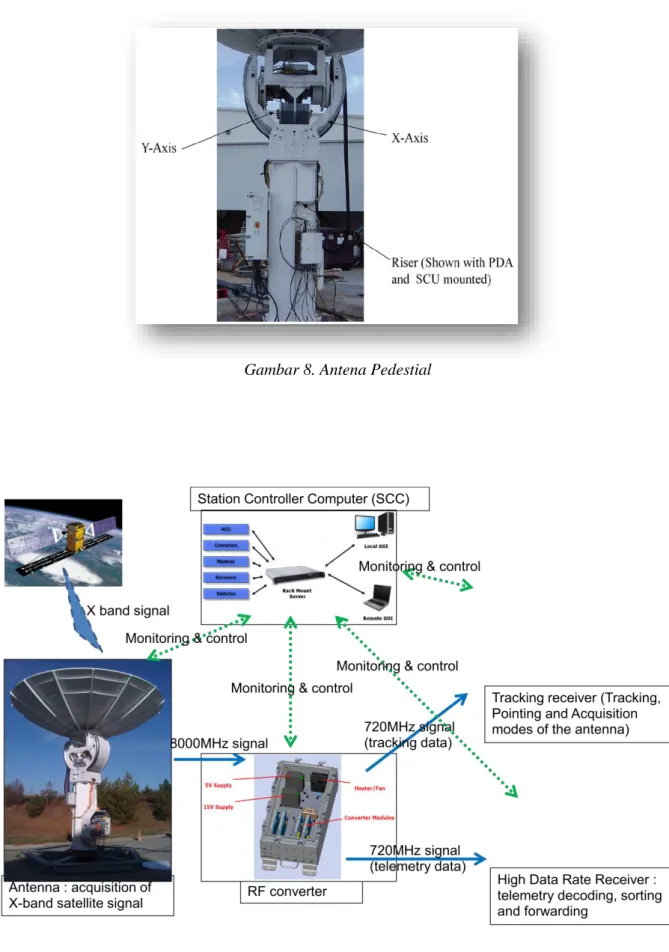

Gambar 8. Antena Pedestial
Pada hari kedua sesion II disampaikan materi mengenai : - System Overview
- 5.4 X-Band Antenna - V10 Pedestal with AC4100 - RF Subsystem
- Station Control Computer - AC4100

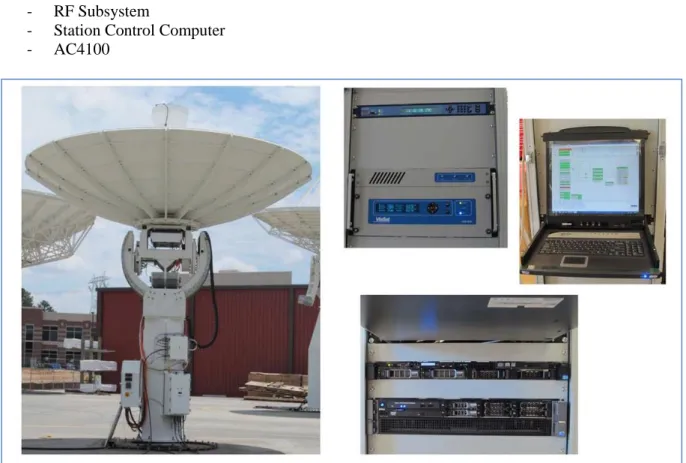

Gambar 10. Antenna System Overview
Gambar 12. Antenna and Feed controls on the Station Control Computer (SCC)
Pada hari ketiga sesion II disampaikan materi mengenai : - Antenna Operation dan Maintenance
- Pedestal Componen : Y Axis dan X Axis, Drive train
- Motion Control System, Interlock, Travel Limt, Mechanical Stop, Brake Control, Stow Lock, - Cable Wrap System, Power Distribution,
- Servo Control unit (SCU) : Antenna Control Unit (ACU) Tracking Reciever Servo Control Power Distribution Serial Controller Ethernet Switch DC Power Supply AC Power Control Temperature Scanner Heater
- Operation : Normal Operation, Stow Engagement, Stow Disengagement, Maintenance dan Trouble Shouting.
Pada hari ke-empat sesion II disampaikan materi mengenai : - Radar Data :
Channel Polarization : VV, HH, VH dan HV
Polarization Complexity : Single Polarization, Dual Polarization dan Four Polarization Beam Mode Kategori :Single Beam, ScanSAR dan Spotlight
18 Beam Mode :
Product Type : Slant Range, Ground Range dan GeoCorrected
Gambar 13. Beam Mode Category and Beam Mode
- Optical Data
Radar Product : Oil Spill Monitoring dan IUU Fishing Monitoring
Pada sesion IV dibahas materi terkait dengan : - RTS ( Radar Terminal Sub System) - DAS (Direct Archive System)
- CAPP (Catalogue, Archieve, Preprocessing and Production System) - RACC ( Reception, Archiving and Cataloguing Controller)
- ADS ( Archive Data Service) - OHS ( Order Handling System) - APT (Acquition Planning Tool
-Pembahasan materi dilakukan secara presentasi kemudian dilanjutkan dengan praktek di workstation pada saat setelah dan sebelum aquition. Selain itu dilakukan pula troubleshooting, prosedur maintenance dan Operational Scenario.
Gambar 14. RTS Contex Diagram
Gambar 15. CLS Brest Team
Hasil Training
Dari training yang telah dilaksanakan, diharapkan peserta training khususnya Radar Antenna Technician dapat memahami tugas dan menjalankan sistem yang digunakan dalam INDESO dengan baik dan benar.
