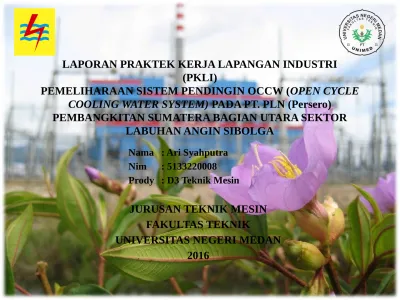

LAPORAN PRAKTEK KERJA LAPANGAN INDUSTRI
(PKLI)
PEMELIHARAAN SISTEM PENDINGIN OCCW (
OPEN CYCLE
COOLING WATER SYSTEM)
PADA PT. PLN (Persero)
PEMBANGKITAN SUMATERA BAGIAN UTARA SEKTOR
LABUHAN ANGIN SIBOLGA
Nama : Ari Syahputra
Nim
: 5133220008
Prody : D3 Teknik Mesin
JURUSAN TEKNIK MESIN
FAKULTAS TEKNIK
Gambaran Umum PLTU
•
Pembangkit Listrik Tenaga Uap Labuhan Angin
merupakan salah satu pembangkit tenaga listrik yang
terinterkoneksi di Sumatra bagian Utara.
•
Yang terletak di desa Labuhan Angin, Kecamatan Tapian
Nauli, Kabupaten Tapanuli Tengah, kira-kira 20 km
sebelah barat Kota Sibolga, Provinsi Sumatera Utara
•
Pembangunan Pembangkit Listrik Tenaga Uap (PLTU)
Labuhan Angin dimulai dari tahun 2005 sampai tahun
2009
.
•
Produksi mulai dihasilkan pada tahun 2008 dengan
ditandai dengan sinkron PLTU unit 1 pada tanggal 19
september 2008 dan unit 2 pada tanggal 27 desember 2008
.
•
Proyek pembangunan Pembangkit Listrik Tenaga Uap
Sumber Dana:
: 85% porsi USD (USD.154.873.883,70)
:15 % porsi USD (USD.27.330.685,35)
Total
:100% porsi Rp. (Rp.115.047.604.000,00)
Belum termasuk PPN 10 %.
Dana Loan
China
PENDAHULUAN
KAJIAN TEORITIS
Pemeliharaan
adalah
mengusahakan
agar
peralatan selalu dalam keadaan siap dipakai,
sehingga hasil kegiatan dapat memuaskan
KOMPONEN UTAMA PLTU
Boiler
Untuk mengubah air (
feed water
) menjadi uap panas
lanjut (
superheated steam
) yang akan digunakan untuk memutar
turbin.
Turbin Uap
Untuk mengkonversi energi panas yang dikandung
oleh uap menjadi energi putar (energi mekanik). Poros turbin
dikopel dengan poros generator sehingga ketika turbin berputar
generator juga ikut berputar.
Kondensor
Untuk mengkondensasikan uap bekas dari turbin
(uap yang telah digunakan untuk memutar turbin).
PROSES KONVERSI ENERGI
Uap
BOILER TURBIN
E GENERATOR
Bahan bakar Poros Listrik
PEMBAHASAN
Cooling Water System
(sistem air pendingin)
Untuk mendinginkan komponen-komponen
atau peralatan-peralatan yang beroperasi
pada unit pembangkit sehingga komponen
atau peralatan
tersebut
terhindar dari
kerusakan yang diakibatkan oleh panas yang
berlebih
(Over Heating)
.
1. Sistem Pendingin Terbuka
2. Sistem Pendinginan Tertutup
AIR
LAUT
Sistem Pendingin Terbuka
(
Open Cycle Cooling Water System
).
•
Merupakan sistem air pendingin terbuka yang
menggunakan media air laut sebagai pendingin utamanya.
•
Dikatakan sistem terbuka karena air yang telah
KOMPONEN-KOMPONEN OCCW
3. Heat Exchanger
4.
Vacum Pump
NO
MASALAH
PENYEBAB
TINDAKAN
Power belum masuk
Track in power
OCCWP di MCC
2
Pressure
outlet
OCCWP rendah
Terjadi
kavitasi
pada
pompa
Buka
venting valve
OCCWP
sampai airnya keluar
Strainer
kotor
Konfirmasi
kepada
bagian
pemeliharaan
untuk
membersihkan
strainer
3
Temperatur
bearing
OCCWP
high
Sealing
OCCWP bocor
Ganti
sealing
OCCWP
4
Konfirmasi kepada bagian pemeliharaan untuk melakukan alignment
5
Temperatur CCCW Heat Exchanger outlet tinggi
Pendinginan kurang maksimal
Operasikan 2 heat exchanger
Apabila Heat Exchanger telah dioperasikan 2 namun temperatur masih tinggi, kemungkinan Heat Exchanger kotor
Tindakan Pemeliharaan Yang Disarankan
NO KOMPONEN
PERALATAN
PREVENTIVE PREDIKTIVE
1 Automatic Filter Melakukan cleaning pada filter
setiap 1 atau 2 bulan sekali
Mengecek Flow air, dan Pressure. Cooling Water Pump)
Melakukan pengecekan pada
glandseal pompa.
Melakukan pengecekan bearing
pompa
Mengecek korosi dan vibrasi pada pompa
Mengecek Temperatur air laut
Penggantian Bearing
pompa 1 tahun sekali
Rekondisi setiap 2 tahun sekali
3 CCCWP (Closed Cycle Cooling Water Pump)
Melakukan pengecekan pada
glandseal pompa.
Melakukan pengecekan bearing
pompa
Mengecek Vibrasi pada pompa
Mengecek Temperatur air demin
Penggantian Bearing pompa 1 tahun sekali
Rekondisi setiap 2 tahun sekali
Penggantian glandseal 1 bulan sekali akibat vibrasi
4 Heat Exchanger Mengecek Temperatur air inlet
dan outlet HE
Melakukan cleaning kotoran pada travelling bar screen
Melakukan pengecekan pada
booster pump
Penggantian saringan 1 tahun sekali
