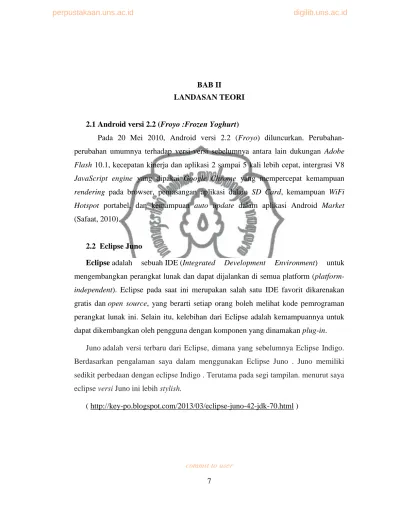

BAB II
LANDASAN TEORI
2.1 Android versi 2.2 (Froyo :Frozen Yoghurt)
Pada 20 Mei 2010, Android versi 2.2 (Froyo) diluncurkan. Perubahan-perubahan umumnya terhadap versi-versi sebelumnya antara lain dukungan Adobe Flash 10.1, kecepatan kinerja dan aplikasi 2 sampai 5 kali lebih cepat, intergrasi V8
JavaScript engine yang dipakai Google Chrome yang mempercepat kemampuan
rendering pada browser, pemasangan aplikasi dalam SD Card, kemampuan WiFi Hotspot portabel, dan kemampuan auto update dalam aplikasi Android Market
(Safaat, 2010).
2.2 Eclipse Juno
Eclipse adalah sebuah IDE (Integrated Development Environment) untuk mengembangkan perangkat lunak dan dapat dijalankan di semua platform ( platform-independent). Eclipse pada saat ini merupakan salah satu IDE favorit dikarenakan gratis dan open source, yang berarti setiap orang boleh melihat kode pemrograman perangkat lunak ini. Selain itu, kelebihan dari Eclipse adalah kemampuannya untuk dapat dikembangkan oleh pengguna dengan komponen yang dinamakan plug-in.
Juno adalah versi terbaru dari Eclipse, dimana yang sebelumnya Eclipse Indigo. Berdasarkan pengalaman saya dalam menggunakan Eclipse Juno . Juno memiliki sedikit perbedaan dengan eclipse Indigo . Terutama pada segi tampilan. menurut saya eclipse versi Juno ini lebih stylish.
commit to user
2.3 PHP
PHP adalah skrip yang dijalankan di server. PHP singkatan dari Hypertext Preprocessor, dan merupakan bahasa berbentuk skrip yang ditempatkan ke klien, tempatkan dalam server dan diproses di server. Hasilnya yang dikirim ke klien, tempat pemakai mengguanakan browser. Secara khusus, PHP dirancang untuk membentuk web dinamis. (Kadir, 2009)
2.4 MySQL
MySQL adalah salah satu database server yang sangat terkenal. Kepopulerannya disebabkan MySQL menggunakan SQL sebagai bahasa dasar untuk mengakses databasenya. Selain itu ia bersifat free pada berbagai platform windows, yang bersifat shareware yang artinya kita tidak perlu membayar setelah melakukan evaluasi dan memutuskan untuk diunakan keperluan produksi.
(Kadir, 2009)
2.5 XAMPP
Pengelolaan database dengan MYSQL harus dilakukan dengan mengetikkan baris-baris perintah yang sesuai (command line) untuk setiap maksud tertentu. Jika anda ingin membuat database, ketikkan baris perintah yang sesuai untuk membuat
database. Jika kita ingin menghapus tabel, ketikkan baris perintah yang sesuai untuk menghapus tabel.
Hal tersebut tentu cukup menyulitkan karena kita harus hafal dan mengetikkan perintahnya satu persatu Banyak sekali perangkat lunak yang dapat dimanfaatkan untuk mengelola database dalam MySQL, salah satunya adalah phpMyAdmin. Dengan phpMyAdmin kita dapat membuat tabel, mengisi data dan lain-lain dengan mudah tanpa harus hafal perintahnya.
XAMPP merupakan alat yang menyediakan paket perangkat lunak ke dalam satu buah paket. Dalam paketnya sudah terdapat Apache (web server), MySQL
commit to user
(database), PHP (server side scripting), Perl, FTP server, phpMyAdmin dan berbagai pustaka bantu lainnya.
(http://blog.duniascript.com/pengertian-tentang-xampp.html, 2012).
2.6 Unified Modeling Language
Menurut Shalahuddin (2011) UML (Unified Modeling Language) adalah salah standar bahasa yang banyak digunakan di dunia industri untuk mendefinisikan
requirement, membuat analisis dan desain, serta menggambarkan arsitektur dalam pemrograman berorientasi objek.
2.6.1 Use Case
Menurut Shalahuddin (2011) Diagram use case mendeskripsikan sebuah interaksi antara satu atau lebih actor dengan sistem informasi yang akan dibuat. Use case digunakan untuk mengetahui fungsi apa saja yang ada di dalam sebuah sistem informasi dan siapa saja yang berhak menggunakan fungsi – fungsi itu. Syarat penamaan pada use case adalah nama didefinisikan sesederhana mungkin dan dapat dipahami. Ada dua hal utama pada use case yaitu pendefinisian apa yang disebut
actor dan use case. Berikut adalah simbol – simbol yang ada pada diagram use case :
Table 1. Simbol Use Case
Simbol Deskripsi
Use Case
nama use case
Fungsionalitas yang disediakan sistem sebagai unit – unit yang saling bertukar pesan antar unit atau aktor. Biasanya dinyatakan dengan menggunakan kata kerja di awal frase nama use case.
Aktor / actor Orang, proses atau sistem lain yang berinteraksi dengan sistem informasi yang akan dibuat di luar sistem informasi yang akan dibuat itu sendiri, jadi walaupun simbol dari aktor adalah gambar orang, tapi aktor belum
commit to user
nama aktor
tentu merupakan orang. Biasanya dinyatakan menggunakan kata benda di awal frase nama aktor.
Asosiasi /
association
Komunikasi antara aktor dan use case yang berpartisipasi pada use case atau use case memiliki interaksi dengan aktor.
Ekstensi / extend
<<extend>>
Relasi use case tambahan ke sebuah use case dimana use case yang ditambahkan dapat berdiri sendiri walau tanpa
use case tambahan itu Generalisasi /
generalization
Hubungan generalisasi – spesialisasi (umum - khusus) antara dua buah use case dimana fungsi yang satu adalah fungsi yang lebih umum dari lainnya.
Include
<< include>>
Relasi use case tambahan ke sebuah use case dimana use case yang ditambahkan memerlukan use case ini untuk menjalankan fungsinya.
2.6.2 Activity Diagram
Menurut Shalahuddin (2011) Diagram aktivitas atau activity diagram menggambarkan workflow (aliran kerja) atau aktivitas dari sebuah sistem atau proses bisnis. Diagram aktivitas menggambarkan aktivitas yang dapat dilakukan oleh sistem bukan apa yang dilakukan aktor. Berikut adalah simbol – simbol yang ada pada diagram aktivitas :
commit to user

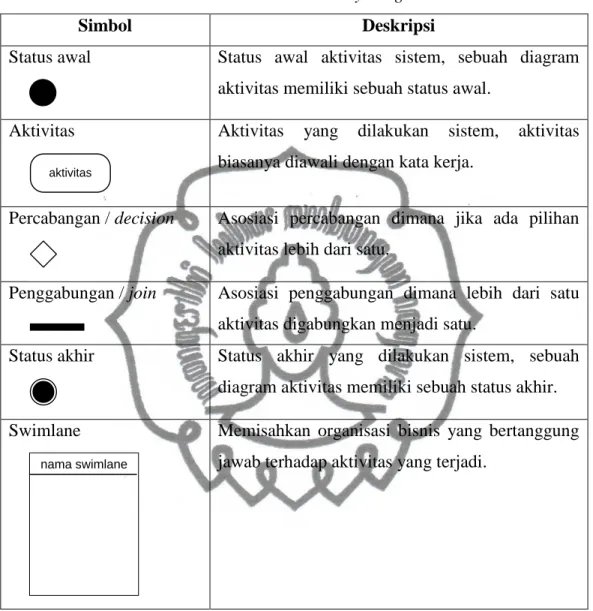

Table 2. Simbol Activity Diagram
Simbol Deskripsi
Status awal Status awal aktivitas sistem, sebuah diagram aktivitas memiliki sebuah status awal.
Aktivitas
aktivitas
Aktivitas yang dilakukan sistem, aktivitas biasanya diawali dengan kata kerja.
Percabangan / decision Asosiasi percabangan dimana jika ada pilihan aktivitas lebih dari satu.
Penggabungan / join Asosiasi penggabungan dimana lebih dari satu aktivitas digabungkan menjadi satu.
Status akhir Status akhir yang dilakukan sistem, sebuah diagram aktivitas memiliki sebuah status akhir. Swimlane
nama swimlane
Memisahkan organisasi bisnis yang bertanggung jawab terhadap aktivitas yang terjadi.
2.6.3 Class Diagram
Menurut Shalahuddin (2011) Diagram kelas atau class diagram
menggambarkan struktur sistem dari segi pendefinisian kelas – kelas yang akan dibuat untuk membangun sistem. Kelas memiliki apa yang disebut atribut dan metode atau operasi. Atribut merupakan variabel – variabel yang dimiliki oleh suatu kelas. Berikut adalah simbol – simbol yang ada pada diagram kelas :
commit to user Simbol Deskripsi Kelas +operasi() -atribut nama_kelas
Kelas pada struktur system.
Antarmuka / interface
Interface1
nama_interface
Sangat mirip dengan kelas, tapi tanpa atribut kelas dan memiliki metode yang dideklarasikan tanpa isi.
Asosiasi / association Relasi antar kelas dengan makna umum, asosiasi biasanya juga disertai dengan multiplicity.
Asosiasi berarah / directed association
Relasi antar kelas dengan makna kelas yang satu digunakan oleh kelas yang lain, asosiasi biasanya juga disertai dengan multiplicity.
Generalisasi Relasi antar kelas dengan makna generalisasi – spesialisasi (umum - khusus).
Kebergantungan /
dependency
Relasi antar kelas dengan makna kebergantungan antar kelas.
Agregasi / aggregation Relasi antar kelas dengan makna semua bagian (whole-part).
Association
Asosiasi berfungsi untuk mendeskripsikan bagaimana dua buah konsep berhubungan. Di dalam setiap hubungan tersebut ada yang disebut sebagai kardinalitas. Kardinalitas memberitahu berapa banyak hubungan relasi yang diijinkan untuk setiap konsep.
commit to user
Gambar 2.1 Kardinalitas Class Diagram Ada sedikit perbedaan pada “*” dan “1..*” :
* : berarti “ banyak” secara kabur, mungkin banyak konsep yang diijinkan ataupun belum dibuat keputusan yang pantas
1..* : mengartikan “banyak” yang lebih konkret, satu atau lebih dari satu diijinkan.
Untuk setiap asosiasi yang telah dibuat, diberikan nama di atas garis (yang menyatakan asosiasi tersebut). Nama tersebut sesuai dengan arti dari relasi tersebut.
2.6.4 Sequence Diagram
Menurut Shalahuddin (2011) Sequence diagram menggambarkan kelakuan objek pada use case dengan mendeskripsikan waktu hidup objek dan message yang dikirimkan dan diterima antar objek. Berikut adalah simbol – simbol yang ada pada
sequence diagram :
Table 4. Simbol Sequence Diagram
Simbol Deskripsi
Aktor / actor Orang, proses atau sistem lain yang berinteraksi dengan sistem informasi yang akan dibuat di luar sistem informasi yang akan dibuat itu sendiri, jadi walaupun simbol dari aktor adalah gambar orang,
commit to user
nama aktor
tapi aktor belum tentu merupakan orang. Biasanya dinyatakan menggunakan kata benda di awal frase nama aktor.
Garis hidup / lifeline Menyatakan kehidupan suatu objek.
Objek
nama objek : nama kelas
Menyatakan objek yang berinteraksi pesan.
Waktu aktif Menyatakan objek dalam keadaan aktif dan berinteraksi pesan.
Pesan tipe create
<<create>>
Menyatakan suatu objek membuat objek yang lain, arah panah mengarah pada objek yang dibuat.
Pesan tipe call
1 : nama_metode()
Menyatakan suatu objek memanggil operasi / metode yang ada pada objek lain atau dirinya sendiri.
Pesan tipe send
1 : masukan
Menyatakan bahwa suatu objek mengirimkan data ke objek lainnya, arah panah mengarah pada objek yang dikirimi.
Pesan tipe return
1 : keluaran
Menyatakan bahwa suatu objek yang telah menjalankan suatu operasi/metode menghasilkan suatu kembalian ke objek tertentu, arah panah
commit to user
mengarah pada objek yang menerima kembalian.
2.6.5 Component Diagram
Menurut Shalahuddin (2011) Diagram komponen atau component diagram
dibuat untuk menunjukan organisasi dan ketergantungan di antara kumpulan komponen dalam sebuah sistem. Diagram komponen fokus pada komponen sistem yang dibutuhkan dan ada di dalam sistem. Berikut adalah simbol – simbol yang ada pada diagram komponen :

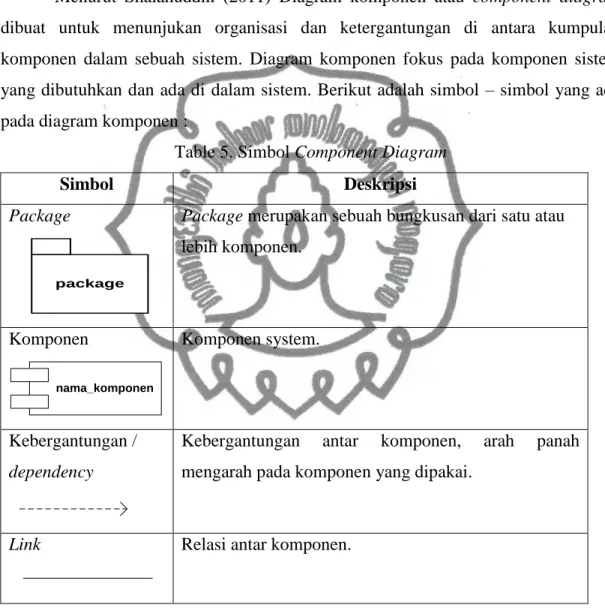

Table 5. Simbol Component Diagram
Simbol Deskripsi
Package
package
Package merupakan sebuah bungkusan dari satu atau lebih komponen. Komponen nama_komponen Komponen system. Kebergantungan / dependency
Kebergantungan antar komponen, arah panah mengarah pada komponen yang dipakai.
Link Relasi antar komponen.
2.6.6 Deployment Diagram
Menurut Shalahuddin (2011) Deployment diagram menunjukan konfigurasi komponen dalam proses eksekusi aplikasi.
Berikut adalah simbol – simbol yang ada pada diagram deployment : Table 6. Simbol Deployment Diagram
commit to user
Simbol Deskripsi
Package
package
Package merupakan sebuah bungkusan dari satu atau lebih node.
Node
nama_node
Biasanya mengacu pada hardware dan software jika di dalam node disertakan komponen untuk mengkonsistenkan rancangan maka komponen yang diikutsertakan harus sesuai dengan komponen yang telah didefinisikan sebelumnya pada diagram komponen.
Kebergantungan /
dependency
Kebergantungan antar node, arah panah mengarah pada
node yang dipakai.
commit to user
2.6.7 ERD(Entity Relationship Diagram)
Entity Realationship Diagram (ERD) untuk mendokumentasikan data perusahaan dengan mengidentifikasi jenis entitas (entity) dan hubungannya.
ERD merupakan suatu model jaringan yang menggunakan susunan data yang disimpan pada sistem secara abstrak. ERD juga menggambarkan hubungan antara satu entitas yang memiliki sejumlah atribut dengan entitas yang lain dalam suatu sistem yang terintegrasi. (database). (Yakub, 2008).
2.6.8 Skema Diagram
Skema Diagram adalah suatu sistem yang terdiri dari kumpulan beberapa relasi yang saling berhubungan. Diagram skema menggambarkan model relational yang berarti suatu model yang menggunakan relasi – relasi untuk menunjukkan hubungan – hubungan diantara objek – objek di dalam sistem. (Yakub, 2008).
