PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR
RUMAH SAKIT UMUM DAERAH (RSUD) MABA
Jln. Trans Halmahera - Maba
GAMBAR :
PEMBANGUNAN BARU GEDUNG ICU/ICCU
LOKASI :
KOTA MABA - KABUPATEN HALMAHERA TIMUR
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358
Gambar : Skala :
Denah 1 : 150
Jumlah Gambar No Gambar Kode Gambar
01
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:2.842.54.584.45.539.2]MABA GAMBAR : DENAH
ICU
24
Mengetahui : Direktur RSUD Maba Kabupaten Halmahera TimurILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
4.00
3.50
3.50
3.50
3.50
4.00
4.00
1.50
1.50
3.00
2.00
4.00
2.00
4.00
4.00
2.50
5.50
3.00
3.00
4.00
4.00
1.50
1.50
3.00
2.00
1.50
2.00
1.50
2.00
3.00
1.50
1.50
2.50
2.00
2.50
3.00
1.50
22.00
22.00
R. Rawat Intencive Isolasi
R. Rawat Intencive
R. Rawat Intencive Isolasi
R. Rawat Intencive Isolasi
R. Rawat Intencive Isolasi R. Rawat Intencive R. Rawat Intencive R. Rawat Intencive
Foyer R. Isolasi Foyer R. Isolasi
R. Janitor R. Alat Bersih
R. Linen Steril
Farmasi R. Istirahat Perawat
R. Utilitas Kotor
R. Ganti Pengunjung Pria
R. Ganti Pengunjung Wanita Km/Wc Km/Wc
R. Administrasi
R. Tunggu Pengunjung Pasien
R. Kepala Instalasi ICU
R. Kerja & Istirahat Dokter
R. Mekanikal & Elektrikal
R. Penyimpanan Silinder Gas Medik R. Diskusi Medikal
R. Ganti Petugas Wanita R. Ganti Petugas Pria R. Makan Petugas Post Sentral Perawat
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:3.842.49.725.60.510.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Tampak Depan 1 : 100
Jumlah Gambar No Gambar Kode Gambar
02
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
TAMPAK DEPAN & TAMPAK SAMPING KANAN
24
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
ICU
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Tampak Belakang 1 : 100
Jumlah Gambar No Gambar Kode Gambar
03

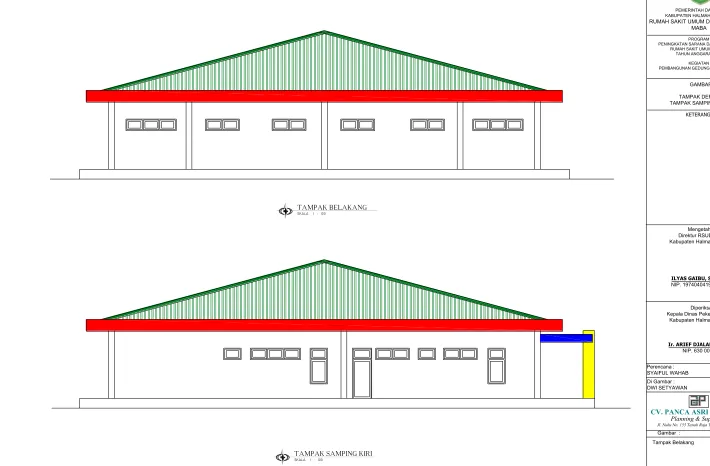

PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:4.842.51.761.49.515.2]MABA
GAMBAR :
TAMPAK DEPAN & TAMPAK SAMPING KANAN
24
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
ICU
CANAL C. 85-0,68 CANAL C. 85-0,68
CANAL C. 85-0,68
Pas. Dinding Batu bata
Sloof 20x20 Ring Balok 12x15
Pas. Pondasi Batu Kali
Pas. Batu Kosong
+ 7.17
+ 4.00
± 0.00 - 0.20 - 0.50
- 1.50 - 1.70 - 1.77
Kolom Beton 30x30
1.00 0.97
CANAL C. 85-0,68 CANAL C. 85-0,68
CANAL C. 85-0,68
Sloof 20x20 Pas. Pondasi Batu Kali
Pas. Batu Kosong
+ 7.17
+ 4.00
± 0.00 - 0.20 - 0.50
- 1.50 - 1.70 - 1.77
Kolom Beton 30x30
1.00 0.97
Pasir urug Pasir urug
Pas. Dinding Batu bata Tirai Pembatas
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
04
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
POTONGAN A - A & POTONGAN B - B
24
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
Pas. Keramik Dinding 30/60
2.00
2.00
2.50
2.50
2.00
2.50
3.00
1.50
4.00
22.00
10.00
22.00
2.00
4.00
6.00
ICU
Lisplank Bahan ACP
Rangka Baja Ringan Talang Air Seng Plat BJLS 0.30
Pipa Saluran Air Hujan Pipa Saluran Air Hujan
1.00
Lisplank Bahan ACP
Rangka Baja Ringan Talang Air Seng Plat BJLS 0.30
Pipa Saluran Air Hujan Pipa Saluran Air Hujan Lisplank Bahan ACP
Talang Air Seng Plat BJLS 0.30
Pipa Saluran Air Hujan
Lisplank Bahan ACP
Talang Air Seng Plat BJLS 0.30
Pipa Saluran Air Hujan
Kolom Varisai Minimalis dari Bahan ACP
Kolom Beton 10 20 3 Bh
Finishing ACP
Atap teras Baja Ringan & Spandek
+ 3.50 + 3.30
DESKRIPSI
Kolom Utama
30 x 30
DETAIL DIMENSI KOLOM & BALOK
S
kala 1:20
20
25
Ø 8 - 15
4 - Ø 12
30
30
Ø 8 - 15
8 - Ø 12
12
12
4 - Ø 12
Ø 8 - 15
Kolom Praktis
Slof
Ring Balok
Ø 8 - 15
4 - Ø 12
15
15
TYPE
KOLOM & BALOK
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
RENCANA PONDASI & DETAIL BETON
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007 B
A A
A
A A
B
B
± 0.00
- 0.20
- 0.50
- 1.50
- 1.70
- 1.77
50
20
97
100
20
Sloof 20x25
Pas. Pondasi Batu Kali
Pasir urug
Pas. Dinding Batu bata
Rabat Beton
Pasir Urug
Kolom Beton 30x30
Pas. Batu bata
20
Pas. Batu Kosong
30
80
± 0.00
- 0.20
- 0.50
- 1.50
- 1.70
- 1.77
50
97
100
20
Sloof 20x20
Pasir urug
Pas. Dinding Batu bata
Rabat Beton
Pasir Urug
Kolom Beton 30x30
20
30
80
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : REHABILITASI BANK DARAH
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:7.842.41.842.27.556.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
DETAIL PASANGAN PONDASI
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
Pas. Batu Kosong
[image:7.842.372.763.28.559.2]KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358
Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:8.842.205.573.111.437.2]MABA
GAMBAR :
RENCANA PERLETAKAN KOLOM
00
Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007 Kolom 30/30 Kolom 30/30 Kolom 30/30 Kolom 30/30 Kolom 30/30
Kolom 30/30 Kolom 30/30
Kolom 30/30 Kolom 30/30
Kolom 30/30 Kolom 30/30 Kolom 30/30 Kolom 30/30 Kolom 30/30 Kolom 30/30
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
[image:9.842.696.806.45.554.2]NIP. 630 009 358
Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
08
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:9.842.218.535.96.437.2]MABA
GAMBAR :
RENCANA PASANGAN ATAP
24
Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
09
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:10.842.42.823.39.558.2]MABA
GAMBAR :
DETAIL KONSTRUKSI BAJA RINGAN
24
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
ICU
Notch Plump Holght Bottom Chord Notch Variable to o He lg ht V ari a b le W e b S o ld ie r W e b A lwa ys 1 50 m m Bottom Chord Notch VariableTop Chord
Bottom C hord W eb Bottom Chord Web Screw 20mm
CANAL C. 85-0,68 CANAL C. 85-0,68
CANAL C. 85-0,68
Ring Balok 12x15
Lisplank Bahan ACP
Rangka Baja Ringan Talang Air Seng Plat BJLS 0.30 Lisplank Bahan ACP
Talang Air Seng Plat BJLS 0.30
Pipa Saluran Air Hujan
CANAL C. 85-0,68
CANAL C. 85-0,68
CANAL C. 85-0,68
Lisplank Bahan ACP
Rangka Baja Ringan
Talang Air Seng Plat BJLS 0.30
Lisplank Bahan ACP
Talang Air Seng Plat BJLS 0.30
Pipa Saluran Air Hujan
Finishing Kolom Bahan ACP
Ukuran Jadi 60cm x 15 cm
Kolom Beton
10 20Atap teras Baja Ringan & Spandek
Di Gambar : DWI SETYAWAN Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:11.842.28.830.55.541.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
09
24
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
ICU
KETERANGAN :
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:11.842.56.433.70.498.2]MABA
GAMBAR :
DETAIL KONSTRUKSI BAJA RINGAN
Lisplank Varisai dari Bahan ACP
Plafond Gypsum
15cm
45cm
15cm
60cm 10cm
60cm 60 15
Rangka & Finishing ACP
Kolom 10 / 20
Pipa Air Hujan
Lisplang Bahan ACP Tinggi 60 cm
Kolom Fonishing Bahan ACP
Atap teras Baja Ringan & Spandek
15cm 15cm 15cm 15cm15cm 15cm 60cm
15cm
+ 3.50
+ 3.30
2.70
KETERANGAN :
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:12.842.694.802.36.553.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:12.842.66.487.100.473.2]MABA
GAMBAR :
DENAH PERLETAKAN PINTU & JENDELA
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007 PV.1 PV.2 PV.2 PJ.2 PV.2 PV.2 PV.2 PV.2 PV.2 PV.2 PV.2 PV.2 PJ.3 PJ.1 PV.2 PV.1 PJ.4 PJ.4 PV.3 PV.3 PV.3 PV.3 PV.3 PV.3 PV.3 PV.3 PV.3 PJ.5 P.4 P.4 P.4 P.4 P.4 P.4 P.4 P.4 P.4 P.4 P.4 PJ.2 J.1 J.2
J.3 J.4 J.4 J.4 J.4
PJ.4
P.1
TYPE KUSEN
DETAIL
JUMLAH
P.2
P.3
P.4
J.4
TYPE KUSEN
DETAIL
JUMLAH
J.3
J.2
J.1
2 BH
2 BH
12 BH
9 BH
11 BH
8 BH
1 BH
2 BH
1 BH
57 75 36 120 5 5 80 5 80 5 80 557 75 36 120 5 5 80 5 80 5
57 75 36 120 5 5 80
5 80 5 80 5 80 5
57 75 36 120 5 5 80 5 58 8 5 34 210 90 5 90 5
88 5 405
58 85 34 210 90 5 5 58 8 5 34 210 70 5 5 58 85 34 210 90 5 55 80 5 80 5 58 85 34 210 57 75 36 120 5
TYPE KUSEN
DETAIL
JUMLAH
PJ.1
1 BH
57 75 36 120 5 58 85 34 210 88
5 4055 80 5 80 5 80 5
PJ.2
3 BH
PJ.3
1 BH
88 5 4055 80 5 58 85 34 210 57 75 36 120 5
PJ.5
1 BH
90 5 5 5 80 5
58 8 5 34 210 57 75 36 120 5
TYPE KUSEN
DETAIL
JUMLAH
V.1
4 BH
V.2
V.3
5 BH
57 75 36 5 80 5
6 BH
KETERANGAN :Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
DAFTAR KUSEN PINTU & JENDELA
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007 88
5 8
8 5 34
210
90
5 90 5
90 5
5
5 80 5
5 8
8 5 34
210 5
7
7 5 36
120
5
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
DETAIL PINTU
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
5 7
7 5 36
120
5 5
8
8 5 34
210
88
5 40 55 80 5 80 5 80 5
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:15.842.691.801.43.561.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:15.842.47.648.98.539.2]MABA
GAMBAR :
DETAIL PINTU
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
88
5 40 55 80 5 80 5
5 8
8 5 34
210
5 7
7 5 36
120
5
90
5 5
5 8
8 5 34
210
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:16.842.433.796.72.561.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
DETAIL PINTU
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
88
5 40 5
5 8
8 5 34
210
88
5 40 55 80 5
5 8
8 5 34
210
5 7
7 5 36
120
5
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
DETAIL PINTU
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
5 8
8 5 34
210
90
5 90 5
90 5
5
5 80 5
5 8
8 5 34
210 5
7
7 5 36
120
5
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
DETAIL PINTU
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
5 7
7 5 36
120
5
5 80
5 80 5 80 5 80 5
5 7
7 5 36
120
5
5 80
5
5 7
7 5 36
5 80
5 80 5 80 5
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
DETAIL JENDELA & VENTILASI
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
5 7
7 5 36
120
5
5 80
5 80 5 80 5
5 7
7 5 36
120
5
5 80
5 80 5
5 7
7 5 36
5 80
5
5 7
7 5 36
5 80
5 80 5
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:20.842.31.818.49.554.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
MABA
GAMBAR :
DETAIL JENDELA & VENTILAS
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
[image:20.842.48.416.59.541.2]KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:21.842.694.805.38.560.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:21.842.90.515.83.514.2]MABA
GAMBAR :
RENCANA PASANGAN PLAFOND
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
Rangka Plafond Kayu 5/5 Klas II
Plafond Gypsum
Ring Balok
Dinding Batu Bata
Plesteran
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:22.842.52.751.93.529.2]MABA
GAMBAR :
DETAIL PLAFOND GYPSUM
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:23.842.699.809.32.561.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
21
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:23.842.133.532.114.514.2]MABA
GAMBAR :
RENCANA PAS. LANTAI GRANIT
24
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007 KERAMIK
60 X 60 KERAMIK
60 X 60
KERAMIK 60 X 60
KERAMIK 60 X 60
KERAMIK 60 X 60 KERAMIK
60 X 60
KERAMIK 60 X 60
R. Alat Bersih
R. Linen Steril
Farmasi
R. Administrasi
R. Tunggu Pengunjung Pasien
R. Kepala Instalasi ICU
R. Kerja & Istirahat Dokter
R. Mekanikal & Elektrikal
R. Penyimpanan Silinder Gas Medik R. Diskusi Medikal
R. Ganti Petugas Pria
R. Makan Petugas Km/Wc
Km/Wc
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:24.842.204.808.40.545.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
21
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:24.842.214.538.105.502.2]MABA
GAMBAR :
RENCANA PAS. LANTAI GRANIT
24
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
ICU
KETERANGAN :
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:25.842.196.804.42.568.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
22
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:25.842.206.534.117.474.2]MABA
GAMBAR :
RENCANA INSTALASI LISTRIK
24
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007 SIMBOL NAMA KET
Lampu Neon / TL 2 X @ 20 Watt Lampu Jari Philips @ 25 Watt Lampu Jari Philips @ 15 Watt Saklar Tunggal Saklar Ganda Stop Kontak Sekring Box 3 Phase Jaringan Kabel listrik
18
20
7
29 7 60 1 185
Buah
Buah
Buah
Buah Buah Buah Buah M'
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : REHABILITASI BANK DARAH
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
[image:26.842.162.797.25.566.2]Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:26.842.48.553.65.511.2]MABA
GAMBAR :
RENCANA INSTALASI SANITASI AIR
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
SP SPT
SB
SPT
SB
SP SPT
Saluran Pipa Tinja dia. 4" Saluran Pipa Air Kotor dia. 3" Saluran Pipa Air Bersih dia. 3 4"
Sumur Air Bersih
Septicktank
Sumur Peresapan SIMBOL KETERANGAN
KETERANGAN :
Di Gambar : DWI SETYAWAN
PROGRAM : PENINGKATAN SARANA DAN PRASARANA
RUMAH SAKIT UMUM DAERAH TAHUN ANGGARAN 2015
KEGIATAN : PEMBANGUNAN GEDUNG BARU ICU/ICCU
Perencana : SYAIFUL WAHAB
CV. PANCA ASRI PLANNING
Planning & Supervising
Jl. Nuku No. 155 Tanah Raja Ternate Telp. 24617Gambar : Skala :
Jumlah Gambar No Gambar Kode Gambar
00
PEMERINTAH DAERAH KABUPATEN HALMAHERA TIMUR RUMAH SAKIT UMUM DAERAH (RSUD)
[image:27.842.51.823.59.533.2]MABA
GAMBAR :
DETAIL SEPTICKTANK
00
Diperiksa : Kepala Dinas Pekerjaan Umum
Kabupaten Halmahera Timur
Ir. ARIEF DJALALUDIN. MT
NIP. 630 009 358 Mengetahui : Direktur RSUD Maba Kabupaten Halmahera Timur
ILYAS GAIBU, SKM, MPH
NIP. 197404041994031007
Plesteran, ad. 1 : 3 Pas. Batu Bata, ad. 1 : 3 Plesteran, ad. 1 : 2
Pipa Galvanis Ø 2" Pipa PVC Ø 4"
Pipa PVC Ø 4"
Lubang Sirkulasi Udara
Lubang Sirkulasi Kotoran Plat Beton Bertulang t = 10cm
Pas. Rabat Beton add. 1 : 3 : 5
Pas. Batu Bata, ad. 1 : 3 Plesteran, ad. 1 : 3
Lubang Buangan
Rabat Beton add 1 : 3 : 5 Rabat Beton add 1 : 2 : 3 Plesteran, ad. 1 : 3 Pas. Batu Bata, ad. 1 : 3
Lubang Sirkulasi Kotoran Lubang Sirkulasi Udara
150
80 120 50 150
150 10 60 10 150 150 Lubang Buangan 30 10 10 50 80 120 45 60 45 50
II
I
I
III
III
II
SKALA 1 : 30
POTONGAN I
SEPTICK TANK
SKALA 1 : 30 SKALA 1 : 30
POTONGAN II
POTONGAN III
SKALA 1 : 30
SUMUR PERESAPAN
SKALA 1 : 20
A
A
SKALA 1 : 20
POTONGAN A- A
Plat Beton Bertulang t = 10cm
Koral / Kerikil
Lapisan Ijuk
Lapisan Sirtu
Lapisan Koral / Kerikil
