Ikatan Ahli Teknik Perminyakan Indonesia
Simposium Nasional dan Kongres X
Jakarta, 12 – 14 November 2008
Makalah Profesional
IATMI 08-032
APLIKASI BIOLOGICAL ENZYME
DI PT PERTAMINA EP REGION SUMATERA
Defrian Basya S
Hermansyah
Abstrak
PT Pertamina EP (PEP) Region Sumatera yang berkantor pusat di Prabumulih membawahi
wilayah kerja Sumbagsel (Prabumulih dan
Pendopo), Sumbagteng (Jambi dan Lirik) dan
Sumbagut (Rantau dan Pangkalan Susu).
Lapangan tersebut memproduksikan minyak dan gas bumi yang berasal dari sumur yang tekanannya relative sudah “depleted” dan umumnya berkadar air tinggi (≥ 75 %).
Di dalam mengelola lapangan “mature” dan akselerasi peningkatan produksi suatu perusahaan minyak, dituntut inovasi/teknologi baru yang tepat guna agar target tercapai . Sehubungan hal tersebut, PEP Region Sumatera melakukan uji coba
terhadap Biological /Microbial Enzyme.
Biological/Microbial Enzyme adalah suatu enzyme yang dihasilkan melalui proses biologi dari microorganisme yang berfungsi untuk menangani masalah paraffin dan menurunkan kadar air.
Aplikasi Biological/Microbial Enzyme di
Region Sumatera pertama kali dilakukan tahun 2006 dan sudah dilakukan dalam 2 tahap, saat ini
sedang dilakukan tahap ke III. Aplikasi
Biological/Microbial Enzyme dilaksanakan dengan cara menginjeksikan Enzyme ke dalam sumur dan diproduksikan kembali setelah dilakukan “soaking” selama 4 hari (Huff & Puff). Pada tahap I dari 3 sumur yang diinjeksikan Biological/Mcrobial Enzyme
semuanya sukses dapat menurunkan kadar air sebesar rata-rata 5.29 % (57 bopd). Sedangkan pada tahap kedua dari 5 sumur yang diinjeksikan hanya 2 sumur yang berhasil menurunkan kadar air. Secara teoritis aplikasi Biological/Microbial Enzyme dapat bertahan untuk menurunkan kadar air selama 6 bulan dan harus diinjeksikan kembali. Namun kenyataannya penurunan kadar air tersebut dapat bertahan lebih dari 6 bulan, bahkan ada yang dapat bertahan samapai 18 bulan.
Pelaksanaan injeksi aplikasi
Biological/Microbial Enzyme dapat dilakukan
dengan cara yang cukup mudah tanpa perlu mencabut rangkaian peralatan artificial lift yang
sudah terpasang. Disamping meningkatkan
produksi minyak, aplikasi Biological/Microbial
Enzyme juga sangat membantu dalam mengatasi problema produksi air formasi yang berlebihan khususnya pada struktur yang memproduksikan minyak dengan kadar air yang cukup tinggi. Dengan pemilihan kandidat sumur yang tepat diharapkan dapat diperoleh kenaikan produksi yang cukup signifikan.
Pendahuluan
Sebagian besar sumur-sumur produksi
minyak di wilayah kerja PT Pertamina EP Region Sumatera berasal dari lapangan tua yang sudah
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
memproduksikan migas selama ± 40 tahun. Adapun status sumur sampai dengan September 2008 adalah sebagai berikut :
● Field Prabumulih (19 struktur) :
- Producer : 215 sumur
- Suspended : 1978 sumur
- Abandoned : 46 sumur
- Injector : 32 sumur
● Field Pendopo (19 struktur) :
- Producer : 128 sumur
- Suspended : 750 sumur
- Abandoned : 342 sumur
- Injector : 16 sumur
● Field Jambi (7 struktur) :
- Producer : 57 sumur
- Suspended : 59 sumur
- Abandoned : 13 sumur
- Injector : 1 sumur
● Field Lirik (6 struktur) :
- Producer : 49 sumur
- Suspended : 142 sumur
- Abandoned : 43 sumur
- Injector : 7 sumur
● Field Rantau (11 struktur):
- Producer : 65 sumur
- Suspended : 605 sumur
- Abandoned : 53 sumur
- Injector : 63 sumur
● Field Pangkalan Susu (40 struktur) :
- Producer : 86 sumur
- Suspended : 915 sumur
- Abandoned : 24 sumur
Saat ini, kadar air rata-rata pada sumur-sumur
produksi minyak sudah mencapai > 85%
(Prabumulih = 86%, Pendopo = 88%, Jambi = 88 %, Lirik 98 %, Rantau = 83% dan Pangkalan Susu = 75 %). Khusus untuk lapangan Prabumulih, semakin tingginya Kadar Air dari sumur produksi berarti semakin banyak pula air terproduksi yang harus diinjeksikan kembali ke dalam batuan formasi sehingga dibutuhkan energi yang besar untuk menginjeksikan air tersebut (± 50,000 BWPD).
Dengan kondisi lapangan seperti tersebut di atas, maka guna meningkatkan produksi minyak perlu diterapkan suatu teknologi yang bisa meningkatkan produksi minyak dengan cara menurunkan kadar air, hal ini dimaksudkan bahwa dengan pemakaian energi yang sama (kapasitas lifting yang sama) maka akan diperoleh produksi minyak yang lebih
banyak. Adapun teknologi yang dilakukan uji coba adalah teknologi “Biological Enzyme”.
Definisi Biological Enzyme
“Biological Enzyme” merupakan enzyme dari microorganisme yang diperoleh melalui proses ekstraksi dan DNA selection. Enzyme ini berfungsi untuk membersihkan pori-pori batuan dari wax dan asphalt, selanjutnya juga akan mengubah sifat batuan formasi dari oil-wet menjadi water-wet (gambar 1). Karena enzyme ini merupakan suatu katalis, jadi tidak terbentuk new derivative dan tidak menyebabkan plugging di batuan formasi. Dengan demikian, aplikasi teknologi Biological Enzyme dapat menurunkan flow resistance oil di batuan formasi sehingga dapat memperlancar aliran minyak dan dapat meningkatkan produksi minyak (Kadar Air menurun). Dalam hal isu lingkungan, Biological Enzyme ini merupakan product yang ramah lingkungan, tidak menyebabkan kebakaran atau explosion.
Eksekusi Biological Enzyme
Prosedur injeksi “Biological Enzyme” secara garis besar adalah sebagai berikut (khusus unutuk ESP dan Gas Lift tidak membutuhkan Hoist/Rig) : ● Siapkan peralatan untuk injeksi (pompa, master
valve, dll) dan matikan alat lifting sumur.
● Mixing larutan SP-169 (demulsifier) sebanyak
10 m³ dengan komposisi 0.5 m³ SP-169
dan 9.5 m³ air formasi.
● Posisi Master Valve terbuka, pompakan 10 m³ larutan SP-169.
● Pompakan 5 m³ larutan Bio-Enzyme.
● Posisi Master Valve tertutup, pompakan 25 m³ Bio-Enzyme dengan tekanan di bawah tekanan gradien frac sumur.
● Displace dengan air formasi, sampai Bio-Enzyme masuk kedalam formasi
● Tutup annulus dan rendam sumur selama 4 hari.
● Produksikan sumur.
Untuk lebih jelasnya, dapat dilihat pada gambar 2. .
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
Implementasi
Teknologi
Biological
Enzyme di PT Pertamina EP Region
Sumatera
Teknologi Biological Enzyme sudah
diimplementasikan di 8 (delapan sumur) sumur yang dibagi dalam 2 tahap, yaitu tahap I tahun 2006 di tiga sumur Talang Jimar (TLJ-152, TLJ-115 & TLJ-210) dan tahp II tahun 2007 di 5 sumur (Prabumulih 3 sumur : PMB-14, OGN-14 & TLJ-216 ; Pendopo 1 sumur : PDP-122 ; Rantau 1 sumur : KSB-43). Pengadaan pada tahap I dilakukan melalui “based performance” dan dimasukkan pada Breakthrough Project (BTP I), sedangkan pada tahap II pengadaan melalui pembelian Adapun hasil dari aplikasi Teknologi Biological Enzyme pada tahap I dan II, dapat dilihat pada tabel 1 dan 2 berikut ini :
Tabel 1. Data Produksi Sebelum dan Sesudah
Injeksi Biological Enzyme Tahap I
Gross Nett KA Gross Nett KA Gross Nett KA (B/D) (B/D) (%) (B/D) (B/D) (%) (B/D) (B/D) (%) TLJ-152 1357 124 90.86 1340 255 80.97 -17 131 -9.89
TLJ-115 1011 91 91.00 1169 137 88.26 158 46 -2.74 TLJ-210 418 46 89.00 441 85 80.72 22 39 -8.28
MASA OBSERVASI BULAN III
BASE LINE ACTUAL GAIN / LOSS
SUMUR
Tabel 2. Data Produksi Sebelum dan Sesudah
Injeksi Biological Enzyme Tahap II
GAIN / Gross Nett WC (%) Gross Nett WC (%) LOW
1002 143 114 87 -29
YEAR No. Well Production Before Production After
2 0 0 7 3 PMB - 14 4 25 68 -7.5 PDP - 122 352 5 KSB - 43 912 86 95 2625 96 2600 2 TLJ - 216 1 OGN - 14 1167 35 97 1716 94 105 130 103 45.5 87 286 38 87
Production performance dari sumur-sumur yang
sudah dilakukan injeksi Biological Enzyme
ditampilkan pada gambar 3, 4 , 5, 6 & 7
Adapun foto-foto kegiatan yang berhubungan
dengan kegiatan injeksi Biological Enzyme
ditampilkan pada gambar 8, 9, 10 & 11.
Total Revenue (Juli 2006 s/d Juni 2007) yang
didapat dari ketiga sumur tersebut pada tahap I
adalah sebesar US $ 2,932,289 dengan harga
minyak US 63.3/bbl (TLJ-152 : US $ 2,232,233
; TLJ-115 : US $ 361,999 dan TLJ-210 : US $
338,057)
Total Revenue yang didapat dari kedua sumur
tersebut pada tahp II adalah sebesar US $
1,789,618 dengan harga minyak US $ 63.3/bbl
(TLJ-216 : US $ 481,080 ; PMB-14 : US $
1,308,538)
Mengacu pada keberhasilan aplikasi teknologi
Biological Enzyme tersebut dan untuk lebih
menyakinkan, maka saat ini sedang dilanjutkan
aplikasi teknologi yang sama tahap III di 5
(lima) sumur produksi minyak PT Pertamina EP
Region Sumatera (OGN-25, TLJ-60, OGN-16,
GNK-66 & TLJ-215) dengan cara “based
performance”.
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
Gambar 1. Cara bekerja Bio-Enzyme di dalam reservoir
Gambar 2. Eksekusi Bio-Enzyme
O i l a n d m u d n e a r E l e c t r i c a t t r a c t i o n h y d r o p h o b i c i t y o r i e n t a t i o n e n z y m e I n d u c e : s t r u c t u r e c o m p l e m e n t a r y c h a n g i n g e n z y m e w e d g i n g I n t e r m e -d i a t e P r o d u c t O i l a n d m u d l e a v i n g E n z y m e r e s e t - - - c a t a l y s t T h e t h e o r y o f i n d u c e a n d w e d g i n g O i l a n d m u d n e a r E l e c t r i c a t t r a c t i o n h y d r o p h o b i c i t y o r i e n t a t i o n e n z y m e I n d u c e : s t r u c t u r e c o m p l e m e n t a r y c h a n g i n g e n z y m e w e d g i n g I n t e r m e -d i a t e P r o d u c t O i l a n d m u d l e a v i n g E n z y m e r e s e t - - - c a t a l y s t T h e t h e o r y o f i n d u c e a n d w e d g i n g 1st ste p:W e ll c le a n o u t 2n d ste p:In je c t a h e a d flu id 3rd ste p : In je c t b io -e n zym e flu id 4th ste p: In je c t D isp la c e m en t flu id
5thste p : sh u t th e W e ll fo r 4 d a ys
6th ste p:O p e n th e w e ll fo r p ro d u c in g .
O il W e ll
1st ste p:W e ll c le a n o u t 2n d ste p:In je c t a h e a d flu id 3rd ste p : In je c t b io -e n zym e flu id 4th ste p: In je c t D isp la c e m en t flu id
5thste p : sh u t th e W e ll fo r 4 d a ys 6th ste p:O p e n th e w e ll fo r p ro d u c in g . O il W e ll
E K S E K U S I B I O - E N Z Y M E
Fo r Exa m p le : TLJ-152 D e m u lsifie r : 1. SP-16 9 : 0 .5 m3 2. W a te r : 9.5 m3 M a in Tre a tm e n t : 1. B io -Enzym e : 2 m3 2. W a te r : 28 m3IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
WELL PRODUCTION PERFORMANCE TLJ-152 (Lap. D,E) 0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400
May-06 Jul-06 Aug-06 Oct-06 Nov-06 Jan-07 Mar-07 Apr-07 Jun-07 Aug-07
TANGGAL P R O D U K S I (B P D ) 50.0 55.0 60.0 65.0 70.0 75.0 80.0 85.0 90.0 95.0 100.0 K A D A R A IR ( % )
Gross Net Base Line KA
Bio-Enzyme PES Problem Trafo Pompa Injeksi Gain Prod.: 131 BOPD (136% dari Base Line) Setelah 1 tahun Bioenzyme
Gambar 3. Production Performance Sumur TLJ-152
WELL PRODUCTION PERFORMANCE TLJ-115 (Lap. F, H : 1276.0 -1292.0) 0 200 400 600 800 1000 1200 1400 1600 1800 2000
20-Sep-06 20-Oct-06 19-Nov-06 19-Dec-06 18-Jan-07 17-Feb-07 19-Mar-07 18-Apr-07 18-May-07 17-Jun-07 17-Jul-07
TANGGAL P R O D U K S I (B P D ) 50 60 70 80 90 100 K A D A R A IR ( % )
Net Gross Base Line KA
Bio-Enzyme PES : Ganti tubing
bergaram
Gain Prod. : 46 BOPD (50% dari Base Line) Bulan
ke-3 Masa Observasi Pompa ESP
Bocor
PES : Ganti ESP
Gambar 4. Production Performance Sumur TLJ-115
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
WELL PRODUCTION PERFORMANCE TLJ-210 (K2 Layer) 0 100 200 300 400 500 600 700 800 900 1000
2-Jul-06 21-Aug-06 10-Oct-06 29-Nov-06 18-Jan-07 9-Mar-07 28-Apr-07 17-Jun-07 6-Aug-07
TANGGAL P R O D U C T IO N ( B P D ) 0 10 20 30 40 50 60 70 80 90 100 W A T E R C U T ( % )
Gross Net Base Line WC
Bio-Enzyme PES PES Problem Trafo Pompa Injeksi PES
Gain Prod. : 39 BOPD (84% dari Base Line)
Gambar 5. Production Performance Sumur TLJ-210
WELL PRODUCTION PERFORMANCE TLJ-216 (Lap C : 1202.0 - 1204.0 m) 0 500 1,000 1,500 2,000 2,500 3,000 3,500 4,000
17-Jul-07 6-Aug-07 26-Aug-07 15-Sep-07 5-Oct-07 25-Oct-07 14-Nov-07
TANGGAL P R O D U C T IO N ( B P D ) 50 55 60 65 70 75 80 85 90 95 100 W A T E R C U T ( % ) Gross Net WC Bio-Enzyme
Gambar 6. Production Performance Sumur TLJ-216
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA

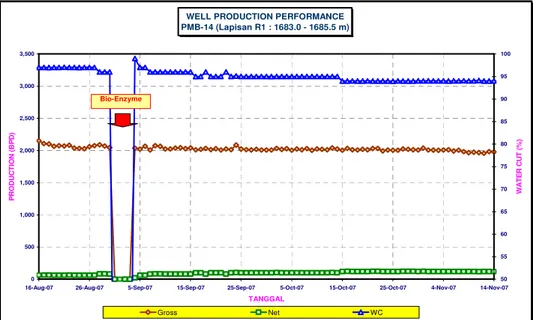

WELL PRODUCTION PERFORMANCE PMB-14 (Lapisan R1 : 1683.0 - 1685.5 m) 0 500 1,000 1,500 2,000 2,500 3,000 3,500
16-Aug-07 26-Aug-07 5-Sep-07 15-Sep-07 25-Sep-07 5-Oct-07 15-Oct-07 25-Oct-07 4-Nov-07 14-Nov-07
TANGGAL P R O D U C T IO N ( B P D ) 50 55 60 65 70 75 80 85 90 95 100 W A T E R C U T ( % ) Gross Net WC Bio-Enzyme
Gambar 7. Production Performance Sumur PMB-14
Gambar 8. Material Biological Enzyme
Gambar 9. Safety Meeting di sumur TLJ-152
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
IKATAN AHLI TEKNIK PERMINYAKAN INDONESIA
Gambar 10. Mixing Material Biological Enzyme di sumur TLJ-152
Gambar 11. Injkeksi Biological Enzyme di sumur TLJ-152
