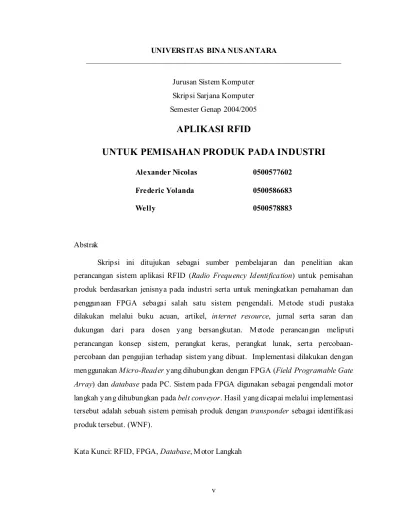

UNIVERS ITAS BINA NUS ANTARA
_________________________________________________________________
Jurusan Sistem Komputer
Skripsi Sarjana Komputer
Semester Genap 2004/2005
APLIKASI RFID
UNTUK PEMISAHAN PRODUK PADA INDUSTRI
Alexander
Nicolas
0500577602
Frederic
Yolanda
0500586683
Welly
0500578883
Abstrak
Skripsi ini ditujukan sebagai sumber pembelajaran dan penelitian akan
perancangan sistem aplikasi RFID (
Radio Frequency Identification
) untuk pemisahan
produk berdasarkan jenisnya pada industri serta untuk meningkatkan pemahaman dan
penggunaan FPGA sebagai salah satu sistem pengendali. M etode studi pustaka
dilakukan melalui buku acuan, artikel,
internet resource
, jurnal serta saran dan
dukungan dari para dosen yang bersangkutan. M etode perancangan meliputi
perancangan konsep sistem, perangkat keras, perangkat lunak, serta
percobaan-percobaan dan pengujian terhadap sistem yang dibuat. Implementasi dilakukan dengan
menggunakan
Micro-Reader
yang dihubungkan dengan FPGA (
Field Programable Gate
Array
) dan
database
pada PC. Sistem pada FPGA digunakan sebagai pengendali motor
langkah yang dihubungkan pada
belt conveyor
. Hasil yang dicapai melalui implementasi
tersebut adalah sebuah sistem pemisah produk dengan
transponder
sebagai identifikasi
produk tersebut. (WNF).
