KISI - KISI LKS NASIONAL 2017

(1)

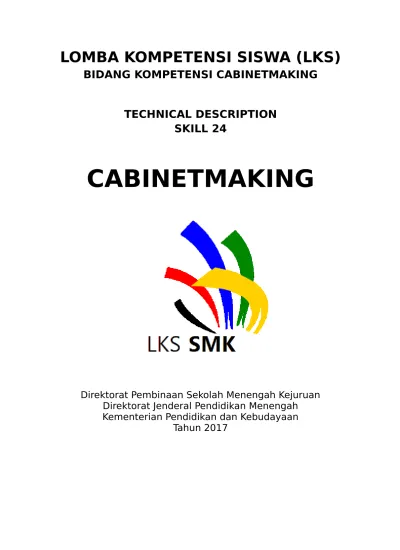

LOMBA KOMPETENSI SISWA (LKS)

BIDANG KOMPETENSI CABINETMAKING

Jakarta, 16 – 21 Mei 2011

TECHNICAL DESCRIPTION

SKILL 24

CABINETMAKING

Direktorat Pembinaan Sekolah Menengah Kejuruan

Direktorat Jenderal Pendidikan Menengah

Kementerian Pendidikan dan Kebudayaan

Tahun 2017

(2)

Materi ( Soal ) Lomba

1. Almari dengan pintu kisi-kisi silang harus dibuat sesuai gambar dan perintah.

2. Mesin boleh digunakan untuk pembuatan konstruksi. Hanya sambungan ekor burung pada laci yang harus dikerjakan secara manual (alat-alat tangan).

3. Setengah jam pertama diijinkan untuk mengecek bahan dan mempelajari gambar, ketika pekerjaan dimulai, para peserta tidak akan diijinkan

bertanya tentang materi lomba dan menukar bahan. 4. Semua bagian harus di amplas.

5. Sebelum merakit dan mengelem bagian kaki dan laci harus diserahkan pada juri untuk dinilai.

6. Semua permukaan harus siap untuk difinishing dengan ukuran amplas terakhir P 240.

7. Semua peserta harus memaksimalkan waktu; waktu akan dihentikan bila peserta sakit atau terjadi kecelakaan.

10. Instruksi keselamatan akan diberikan oleh kepala bengkel.

11. Gergaji lingkar besar hanya digunakan untuk papan panel untuk pembelahan dan pemotongan tidak untuk pembuatan konstruksi.

12. Tinggalkan perlengkapan ukur anda (mistar dll)di dalam laci anda setelah selesai.

13. Sambungan verstek boks menggunakan biscuit lamello. 14. Total waktu kerja 18 jam.

15. Simbol Gambar

(3)

(4)

DISKRIPSI PEKERJAAN :

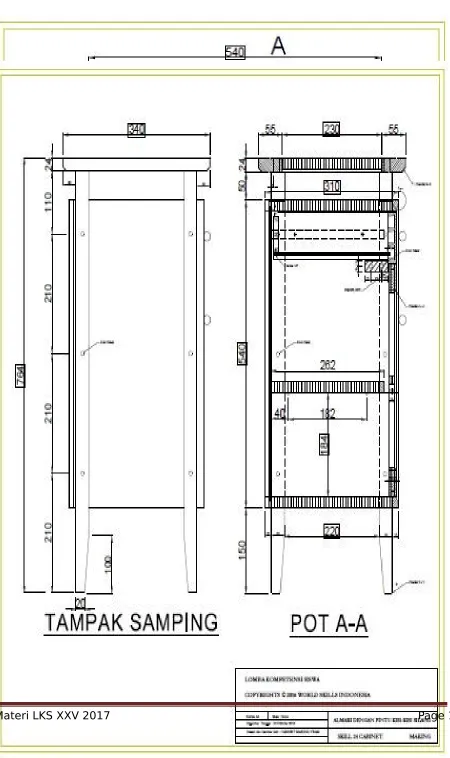

Nama Projek uji : Almari pintu kisi-kisi silang Bahan : Kayu Masif dan papan Lembaran

Bentuk : Boks almari satu pintu dengan kisi kisi silang beserta rangka kaki samping yang terhubung dengan top panel dan dilengkapi dengan satu laci hidup.

Dengan konstruksi sebagai berikut :

1. Konstruksi yang digunakan : Konstruksi Dowel/pen bulat, Biscuit lamello,pen dengan spat pen, ekor burung terbenam dan ekor burung terbuka.

2. Box berbahan Papan lapis( Plywood) tebal 18 mm dengan konstruksi biskuit lamello pada empat sudutnya dan pen bulat pada ambang tengah.

3. Bahan untuk laci adalah kayu mahoni menggunakan konstruksi ekor burung terbenam dan ekor burung terbuka dikerjakan secara manual.

4. Pintu menggunakan bahan kayu mahoni menggunakan konstruksi pen dengan spat pen dan kisi-kisi silang. Pergerakan pintu menggunakan engsel kupu-kupu.

5. Rangka kaki menggunakan sambungan lobang dan pen terbuka antara kaki dengan top panel. Kaki dimiringkan pada bagian bawah.

(5)

KISI - KISI BIDANG LOMBA CABINET MAKING

Komite Lomba KOMPETENSI Siswa menentukan materi lomba dengan mengacu pada syarat KOMPETENSI WSC No. 24 dengan melalui keputusan penurunan materi berkisar 20 % atau dari materi ASC No. 24 dengan penurunan 10 % dan penurunan waktu menjadi 18 jam dari 22 jam di WSC.

1. Nama dan Uraian Kejuruan

Nama dari kejuruannya adalah Cabinet Making dengan nomor lomba 24. Cabinet making mewakili sebagian besar pabrik, di bengkel kerja kayu, membuat perabot dari kayu, papan buatan. Pembuat cabinet bisa juga bekerja di tempat yang lebih besar dan spesialis.

2. Lingkup Kerja dalam Lomba

Materi lomba dikonsentrasikan terhadap pekerjaan praktek saja.

1. Waktu lomba 18 jam, Kemampuan menggunakan peralatan manual dan masinal. Materi lomba harus ada laci dan komponen engsel/pintu. Kualitas materi kerja semuanya harus di dokumentasikan, termasuk gambar dan spesifikasi yang benar. Gambar harus dalam skala 1 : 1. 2. Pengujian pengetahuan teori telah diintergrasikan dalam pekerjaan

praktek,yaitu pengetahuan membaca dan memahami gambar,

pengaturan komponen yang baik serta strategi pengerjaan Test Project. 3. Pekerjaan Praktek

3.1 Peserta harus menyelesaikan sendiri dan sesuai tugas:

- Pengerjaan materi lomba menurut deskripsi gambar dengan menggunakan materi yang sudah disediakan.

3.2 Kelayakan kemampuan teknis meliputi:

- Membaca dan mengartikan gambar dan menulis perintah - Pengetahuan komponen dan teknik konstruksi.

- Merencanakan proses dan rangkaian.

- Mengerjakan mebel dengan alat tangan atau alat mesin. - Membuat rangka kaki dari kayu masiv.

- Menyetel dan memperbaiki perangkat keras.

- Membuat dan menyesuaikan bagian yang dapat digerakan secara halus.

(6)

- Menghasilkan dimensi yang tepat tanpa melebihi toleransi yang diberikan.

- Kebersihan,kerapian dan kehalusan permukaan sesuai permintaan.

4. Pengetahuan teori

4.1. Mengartikan dan melaksanakan gambar dan sketsa sesuai standart ISO.

4.2. Pengetahuan tentang material dan proses. 4.3. Pengetahuan tentang keselamatan kerja. 5. Bahan

5.1. Kayu masiv.

- Ketebalan antara 6 s.d 30 mm. - Kualitas bagus.

- Kadar pengeringan disesuaikan dengan iklim.(10 – 12 %) - Bentuk dimensi tepat.

- Handle /pegangan laci dan pintu - Magnet pada pintu

(7)

Stop kontak untuk masing –masing bangku kerja dengan listrik 220 Volt.

6.2. Penataan Umum 6.3. Area Kerja

6.4. Mesin – mesin yang akan disediakan untuk peserta Cabinet Making hanya :

6.4.1. 1 buah mesin Gergaji Belah ( Gergaji bisa disetel 45ᵒ) 6.4.2. 1 buah mesin Gergaji Potong

6.4.3. 1 buah mesin Bor Horisontal 6.4.4. 2 buah mesin Bor Vertikal

6.4.5. 3 buah mesin Bor Kotak ( Chissel ) Klem F Panjang 1000 mm = 4 bh per Peserta Klem F Panjang 600 mm= 4 Bh per Peserta Klem F Panjang 300 mm = 4 Bh per Peserta

4 set bahan dan perlengkapan sebagai bahan cadangan untuk penggantian.

6.5. Peralatan mesin portable yang diijinkan dibawa peserta pada saat lomba Router, Trimer, Amplas Portabel, Bor tangan, Circle, Planner, Lamello,Bor Kotak.

6.6. Peralatan tangan bebas membawa sesuai dengan kebutuhan pembuatan materi test projek baik dari jenis maupun jumlahnya. 6.7. Amplas yang boleh digunakan hanya dari panitia, peserta tidak

diijinkan menggunakan amplas sendiri.

7. Penilaian Lomba

7.1. Para Jury akan memutuskan bersama materi lomba, criteria penilaian dan toleransi dimensi yang disiapkan dalam materi Penilaian

(8)

7.3. Kriteria

P

e

Penjelasan Kriteria

a. Ukuran yang paling penting adalah tinggi, lebar dan lain-lain sesuai dengan gambar yang ada. b. Kesesuaian Dengan Gambar adalah pengujian kepada peserta

tentang pemahaman kesesuaian benda/project yang dibuat sesuai dengan gambar kerja.

KRITERIA O S

A Ukuran 19

B Kesesuaian dengan gambar 13 C Penandaan dan sambungan

sebelem dilem

4 14

D Sambungan sesudah dilem 19

E Pemasangan perlengkapan dan pergerakan pintu dan laci

7 7

F Kehalusan permukaan 6 6

G Penggunaan Material 5

54 46

(9)

c. Penandaan Gambar Sambungan adalah penilaian tentang simbol pelukisan yang menjelaskan tentang posisi komponen benda yang dinilaikan.

Sambungan Sebelum dilem adalah penilaian sambungan hasil kerja peserta yang harus ditunjukan kepada juri dengan penilaian ketepatan dan kesesuaian dengan gambar, kesikuan dan kerapian dan kebersihan sambungan serta kerapatan/kepresisian sambungan sebelum dilem.

d. Sambungan setelah dilem penilaian konstruksi setelah dirangkai meliputi kerapatan hasil sambungan,kerapian, kebersihan,kesikuan/kesesuaian dengan sudut yang dibuat,ketepatan sambungan.

e. Fungsi dan pemasangan perlengkapan serta pergerakan laci dan pintu adalah penilaian terhadap pemasangan perlengkapan dan fungsinya seperti pada pintu dan laci meliputi fungsi engsel dan magnet serta kelancaran laci.

f. Kehalusan Permukaan meliputi kehalusan pengamplasan seluruh permukaan luar dan dalam, semua sudut laci/pintu/box/kaki tidak tajam dengan pengamplasan no P 240.

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

MATERIAL LIST FOR COMPETITOR LKS N 25 2017

NO NAMA KOMPONEN JENIS BAHAN NUMBE_R DIMENSION DESCRIPTION L W T

TOP

1 Panel Atas Multiplek 1 430 230 18 2 Bingkai Samping Mahoni 2 340 55 24 3 Bingkai Muka dan Belakang Mahoni 2 540 55 24

BOX/CARCASE

(19)

8 Bingkai Horisontal tengah Mahoni 1 384 55 20

KAKI DAN BOKS ALMARI Mahoni

14 Kaki Mahoni 4 764 30 30

PINTU

15 Bingkai vertikal Mahoni 2 411 50 18 16 Bingkai Horisontal Mahoni 2 342 50 18 17 Kisi –kisi vertikal Mahoni 1 339 14 14 18 Kisi –kisi horisontal Mahoni 1 310 14 14

LACI

19 Papan Muka Laci Mahoni 1 382 90 18 20 Papan Samping laci Mahoni 2 280 85 12 21 Papan Belakang laci Mahoni 1 382 73 12 22 Triplek dasar laci PLYWOOD 1 368 271 4 23 Peluncur laci Mahoni 2 265 15 7

PERLENGKAPAN

24 Pegangan Laci dan Pintu 2

25 Sekrup untuk Pegangan laci dan pintu 2 22 ø6

26 Engsel 2 50

27 Sekrup untuk engsel 12 16

28 Pen Bulat/dowel 16 30 ø8 29 LAMELLO BISCUITS 18 No.10

30 LAMELLO BISCUITS 4 No :0

31 PIN untuk papan letak 4 ø5

32 MAGNET 1

33 Sekrup untuk magnet 11 16

34 Lem PVA ½ ltr PVA

DAFTAR KEBUTUHAN BAHAN

LOMBA KOMPETENSI SISWA SEKOLAH MENENGAH

KEJURUAN TINGKAT NASIONAL XXV 2017

(20)

N 10 Sekrup panjang ½

inch 3 dos Rp. 25.000,- Rp. 75.000,-15 Pin (untuk papan

(21)

20.000,-PERALATAN STANDAR YANG

HARUS DIPERSIAPKAN OLEH

MASING –MASING PESERTA

LOMBA KOMPETENSI SISWA

SEKOLAH MENENGAH KEJURUAN TINGKAT NASIONAL XXV

2017

BIDANG KEJURUAN CABINET MAKING

I. ALAT-ALAT PERTUKANGAN MANUAL

No Nama Alat Ukuran /Tipe Jumlah

1 Pahat Tusuk " stanley' 4 mm' 1 buah

2 Pahat Tusuk " stanley' 6 mm 1

10 Ketam Panjang 1

11 Ketam Pendek 1

12 Gergaji Puggung Kecil 1

13 Palu besi 300 gr 1

14 Palu kayu 1

15 Obeng minus diameter 4 1

16 Obeng minus diameter 6 1

17 Obeng plus diameter 4 1

18 Obeng plus diameter 6 1

19 Siku siku 90 derajat 1

20 Siku verstek 45 derajat 1

21 Siku hidup/swai standar 1

(22)

23 Versink dengan handel manual 1

24 Meteran roll 3 meter 1

25 Mistar baja 50 cm 1

26 Perusut standar 1

27 Kakatua standar 1

28 Klos amplas 1

29 Pensil Mekanik d = 0.5 mm 1

30 Isolasi Kertas standar 1 roll

31 Pisau cutter + isinya standar 1

32 Pisau router lengkung radius 6 mm 1

33 Pisau router lurus Ø 10 1

34 Pisau router lurus Ø 20 1

35 Pisau router miring 45 derajat 1

36 Mata bor senter Ø 3 s/d 12 1 set

37 Klem F 100 cm 4

38 Klem F 75 cm 4

(23)

PERALATAN STANDAR YANG

HARUS DISIAPKAN PANITIA

LOMBA KOMPETENSI SISWA SEKOLAH MENENGAH

KEJURUAN

TINGKAT NASIONAL XXV

2017

BIDANG KEJURUAN CABINET MAKING

II. MESIN PORTABLE (HAND MACHINE)

MERK MAKITA

N0 NAMA MESIN JUMLAH HARGA *) TOTAL

1 Mesin Trimmer 3 Rp. 1.500.000 Rp. 4 .500.000

2 Mesin Hand drill 3 Rp. 750.000 Rp. 2.250.000

3 Mesin Hand dril dengan Batere 3 Rp. 1.500.000 Rp. 4.500.000

4 Mesin Lamello/biscuit 3 Rp. 6.000.000 Rp. 18.000.000

5 Mesin Hand sander 3 Rp. 750.000 Rp. 3.000.000

6 Mesin Gergaji Potong 2 Rp. 10.000.000 Rp. 20.000.000

III. MESIN STANDAR ( PRODUK TAIWAN/CHINA)

N0 NAMA MESIN JUMLAH HARGA *)

1

Mesin Gergaji Belah Bisa disetel Miring 45 derajat

1

Rp. 65.000.000

2 Mesin Bor Vertikal 1 Rp. 1.250.000

(24)

IV. SARANA KERJA DI BENGKEL

N0 NAMA ALAT JUMLAH HARGA *) TOTAL

1

Bangku Kerja 1500 x 900 x

850 mm 22 Rp. 4.500.000 Rp.

99.000.000,-2 Roll Kabel + stopkontak 22 Rp. 50.000 Rp.

1.100.000,-3 Masker 3 dos Rp. 40.000,- Rp.

120.000,-4 Kacamata pengaman 22 Rp. 25.000 Rp.

550.000,-5 Earplug ( penutup telinga ) 22 Rp. 5.000 Rp.

110.000,-6 Kain Majun ( kain perca ) 5 kg Rp. 10.000 Rp.

50.000,-7 Sapu lidi 10 bh Rp. 10.000,- Rp.

100.000,-8 Sapu ijuk 10 bh Rp. 10.000,- Rp.

100.000,-9 Engkrak 4 bh Rp. 15.000,- Rp.

60.000,-10 Kompresor+Selang+Airgun 1 set Sewa Rp.

**300.000,-*) harga sewaktu- waktu berubah**

Contoh Bangku Kerja

Mesin Gergaji belah

Dengan meja sorong.

(25)

PERALATAN PENDUKUNG UNTUK JURI

LOMBA KOMPETENSI SISWA SEKOLAH MENENGAH

KEJURUAN TINGKAT NASIONAL XXV

2017

BIDANG KEJURUAN CABINET MAKING

ALAT PENDUKUNG UNTUK JURI :

N0 NAMA ALAT JUMLAH KETERANGAN

1 Meja Kerja (sewa ) 4 Rp.

400.000,-2 Kursi kerja ( sewa ) 4 Rp.

100.000,-3 Kursi lipat untuk peserta ( Sewa ) 25 Rp.

300.000,-4 Jam Dinding 2 Rp.

100.000,-14 Printer 1 buah Rp.

600.000,-15 Pakaian Kerja @ Rp. 200.000 3 set Rp.

600.000,-16 Name Tag Juri @ Rp. 5.000 3 Rp.

15.000,-17 Name Tag Peserta @ Rp. 5.000 21 Rp.

105.000,-18 Sound System ( Sewa ) 1 set Rp.

300.000,-KEBUTUHAN INSTALASI DAN LISTRIK

(26)

2. UNTUK PENERANGAN DIBUTUHKAN 21 LAMPU 40 WATT = 840 WATT

LAY OUT TEMPAT LOMBA :

RN.Among Subandi Sri Harjadi

Penyusun Soal I/Reviever I Reviever II

Email : amongs@ymail.com Email : sriharjadi@yahoo.com HP. 081 724 95 48 HP. 085 74 88 99510

Ahmad Zaenul Amin Martinus Dedi Wicaksono Penyusun Soal III Penyusun Soal II

Email : zaei.ahmad@yahoo.com Email :

dediwcksn@yahoo.com

HP. 087 737 671 677 HP. 085 712 615 163 LAY OUT WORKSHOP
