vi

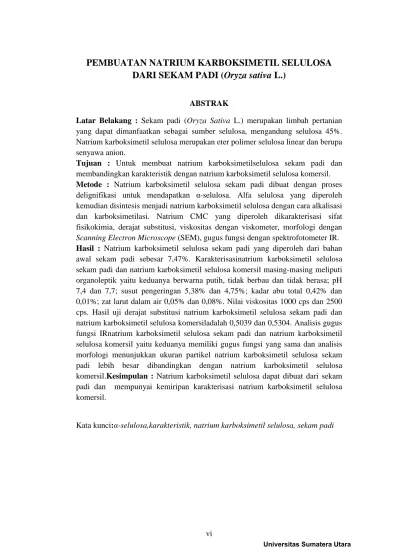

PEMBUATAN NATRIUM KARBOKSIMETIL SELULOSA
DARI SEKAM PADI (Oryza sativa L.)
ABSTRAK
Latar Belakang : Sekam padi (Oryza Sativa L.) merupakan limbah pertanian yang dapat dimanfaatkan sebagai sumber selulosa, mengandung selulosa 45%. Natrium karboksimetil selulosa merupakan eter polimer selulosa linear dan berupa senyawa anion.
Tujuan : Untuk membuat natrium karboksimetilselulosa sekam padi dan membandingkan karakteristik dengan natrium karboksimetil selulosa komersil. Metode : Natrium karboksimetil selulosa sekam padi dibuat dengan proses
delignifikasi untuk mendapatkan α-selulosa. Alfa selulosa yang diperoleh
kemudian disintesis menjadi natrium karboksimetil selulosa dengan cara alkalisasi dan karboksimetilasi. Natrium CMC yang diperoleh dikarakterisasi sifat fisikokimia, derajat substitusi, viskositas dengan viskometer, morfologi dengan
Scanning Electron Microscope (SEM), gugus fungsi dengan spektrofotometer IR.
Hasil : Natrium karboksimetil selulosa sekam padi yang diperoleh dari bahan awal sekam padi sebesar 7,47%. Karakterisasinatrium karboksimetil selulosa sekam padi dan natrium karboksimetil selulosa komersil masing-masing meliputi organoleptik yaitu keduanya berwarna putih, tidak berbau dan tidak berasa; pH 7,4 dan 7,7; susut pengeringan 5,38% dan 4,75%; kadar abu total 0,42% dan 0,01%; zat larut dalam air 0,05% dan 0,08%. Nilai viskositas 1000 cps dan 2500 cps. Hasil uji derajat substitusi natrium karboksimetil selulosa sekam padi dan natrium karboksimetil selulosa komersiladalah 0,5039 dan 0,5304. Analisis gugus fungsi IRnatrium karboksimetil selulosa sekam padi dan natrium karboksimetil selulosa komersil yaitu keduanya memiliki gugus fungsi yang sama dan analisis morfologi menunjukkan ukuran partikel natrium karboksimetil selulosa sekam padi lebih besar dibandingkan dengan natrium karboksimetil selulosa komersil.Kesimpulan : Natrium karboksimetil selulosa dapat dibuat dari sekam padi dan mempunyai kemiripan karakterisasi natrium karboksimetil selulosa komersil.
Kata kunci:α-selulosa,karakteristik, natrium karboksimetil selulosa, sekam padi
vii
SODIUM CARBOXYMETHYLCELLULOSE PREPARATION
FROM PADDY CHAFF (Oryza sativa L.)
ABSTRACT
Background : Paddychaff (Oryza sativaL.) is anagricultural wastethatcan be utilizedas a source ofcellulose,containing45% cellulose. Sodium carboxymethylcelluloseis acelluloseetherpolymerssuch aslinear and compound Purpose : To make Sodium carboxymethylcelluloce from paddy chaff and compare the characteristics of Sodium carboxymethylcelluloce commercially. Method : Sodium carboxymethylcelluloce of paddy chaff was made by the
process of delignification to obtain α-cellulose. Alpha cellulose obtained was then
synthesized into sodium carboxymethyl cellulose by alkalization and carboximethylation way. Sodium carboxymethylcelluloce obtained was characterized the physicochemical properties, the degree of substitution, viscosity with a viscometer, morphological with Scanning Electron Microscopy (SEM), and the functional group with a Fourier Transform Infrared Spectrophotometer (FTIR).
Result : Sodium carboxymethylcelluloce of paddy chaffobtained frompaddy chaff starting material at 7.47%. Characterization sodium carboxymethylcelluloce of paddy chaff and commercially sodium carboxymethylcelluloce were white, odorless and tasteless; pH7.4 and 7.7; drying shrinkage of 5.38% and 4.75%; total ash content of 0.42% and 0.01%; water-soluble substances 0.05% and 0.08%, respectively. The viscosity were 1000 cps and 2500 cps. Test result sodium carboxymethylcelluloce of paddy chaff degree of substitution and commercially carboxymethylcelluloce where 0.5039 and 0.5304. FTIR analysis sodium carboxymethylcelluloce of paddy chaff and commercially sodium carboxymethylcelluloce showed the same that both of sodium carboxymethylcelluloce had functional group and morphological analysis showed fine form length and forming a bluntangle.
Conclusion : Sodium carboxymethylcellulose could be made from paddy chaff with characterizations that met the requirement.
Keywords: α-cellulose,characteristics, paddy chaff, sodium carboxymethylcellulose
