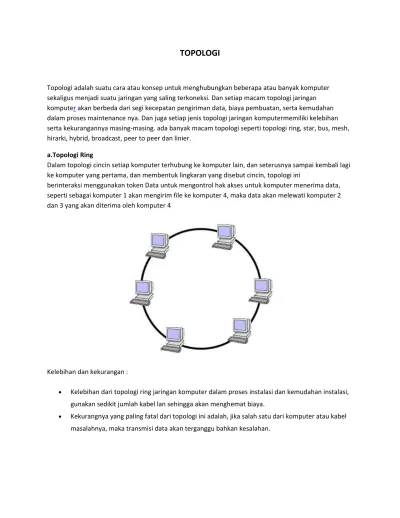

TOPOLOGI
Topologi adalah suatu cara atau konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi. Dan setiap macam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data, biaya pembuatan, serta kemudahan dalam proses maintenance nya. Dan juga setiap jenis topologi jaringan komputermemiliki kelebihan serta kekurangannya masing-masing. ada banyak macam topologi seperti topologi ring, star, bus, mesh, hirarki, hybrid, broadcast, peer to peer dan linier.
a.Topologi Ring
Dalam topologi cincin setiap komputer terhubung ke komputer lain, dan seterusnya sampai kembali lagi ke komputer yang pertama, dan membentuk lingkaran yang disebut cincin, topologi ini
berinteraksi menggunakan token Data untuk mengontrol hak akses untuk komputer menerima data, seperti sebagai komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 yang akan diterima oleh komputer 4
Kelebihan dan kekurangan :
Kelebihan dari topologi ring jaringan komputer dalam proses instalasi dan kemudahan instalasi, gunakan sedikit jumlah kabel lan sehingga akan menghemat biaya.
Kekurangnya yang paling fatal dari topologi ini adalah, jika salah satu dari komputer atau kabel masalahnya, maka transmisi data akan terganggu bahkan kesalahan.
▸ Baca selengkapnya: kekurangan dan kelebihan tv
(2)Cara Kerja : Pada Topologi cincin, masing-masing titik/node berfungsi sebagai repeater yang akan memperkuat sinyal disepanjang sirkulasinya, artinya masing-masing perangkat saling bekerjasama untuk menerima sinyal dari perangkat sebelumnya kemudian meneruskannya pada perangkat sesudahnya, proses menerima dan meneruskan sinyal data ini dibantu oleh TOKEN.
TOKEN berisi informasi bersamaan dengan data yang berasal dari komputer sumber, token kemudian akan melewati titik/node dan akan memeriksa apakah informasi data tersebut digunakan oleh titik/node yang bersangkutan, jika ya maka token akan memberikan data yang diminta oleh node untuk kemudian kembali berjalan ke titik/node berikutnya dalam jaringan. Jika tidak maka token akan melewati
titik/node sambil membawa data menuju ke titik/node berikutnya. proses ini akan terus berlangsung hingga sinyal data mencapi tujuannya.
Dengan cara kerja seperti ini maka kekuatan sinyal dalam aliran data dapat terjaga Ciri Ciri :
1. Setiap station dalam topologi jaringan adalah repeater yang mampu melakukan 3 fungsi, yaitu penyelipan data, penerimaan data, dan
pemindahan data.
2. Topologi ini berfungsi hamper sama dengan concentrator sebagai pusat berkumpulnya ujung kabel untuk setiap computer yang terhubung. Alat Alat :
Jenis NIC Token Ring Card
Kabel Twisted Pair dan fiber optic
Connector RJ-45
Protokol Token Ring
Alat Lain MAU (Multistation Access Unit), untuk menghantar data melalui cincin
b.Topologi Bus
Jaringan komputer topologi bus sebagai antrian dan hanya menggunakan satu kabel coaxial dan setiap komputer yang terhubung ke kabel dengan menggunakan konektor BNC, dan kedua ujung kabel koaksial harus diakhiri dengan sebuah terminator.
Kelebihan dan kekurangan :
Keuntungan dari bus hampir sama dengan cincin, yang tidak banyak kabel yang digunakan dan pemasangan menghemat biaya.
Kekurangnya topologi bus adalah kasus gangguan atau masalah pada satu komputer dapat mengganggu jaringan komputer lain, dan untuk topologi ini sangat sulit untuk mendeteksi gangguan, sering terjadinya antrian data, dan jika jaraknya terlalu jauh untuk menggunakan repeater .
Ciri ciri :
1. Teknologi lama, dihubungkan dengan satu kabel dalam satu baris
2. Tidak membutuhkan peralatan aktif untuk menghubungkan terminal/komputer 3. Sangat berpengaruh pada unjuk kerja komunikasi antar komputer, karena hanya bisa
digunakan oleh satu komputer
4. Kabel “cut” dan digunakan konektor BNC tipe T 5. Diujung kabel dipasang 50 ohm konektor
6. Jika kabel putus maka komputer lain tidak dapat berkomunikasi dengan lain 7. Susah melakukan pelacakan masalah
Cara Kerja : topologi jaringan bus menghubungkan kesetiap komputer di jaringan yang disebut trunk segmen. Bus biasanya disebut kabel yang menghubungkan ujung ke ujung lainnya. Pada akhir setiap terminator ditempatkan ia mengenali kemana arah data berpergian dan terminator digunakan untuk menyerap sinya
Alat Alat : NIC/LAN Card, Kabel coaxial, Konektor BNC
c.Topologi Star
Topologi ini dibentuk seperti bintang karena semua komputer yang terhubung ke hub atau switch dengan kabel UTP, sehingga hub / switch adalah pusat jaringan dan bertugas untuk mengontrol lalu lintas data, sehingga jika satu komputer ingin mengirimkan data ke komputer 4, data akan dikirim ke switch dan langsung mengirimkannya ke komputer tujuan tanpa melalui jaringan komputer lain.Topologi komputer adalah yang paling banyak digunakan saat ini karena keuntungan yang lebih.
Keuntungan dan kekurangan :
Keuntungan dari topologi ini sangat mudah untuk mendeteksi di mana komputer rusak, maka mudah untuk melakukan penambahan atau pengurangan tanpa mengganggu komputer lain, serta tingkat keamanan data yang lebih tinggi,.
Kelemahan dari ini adalah topologi jaringan komputer, membutuhkan biaya tinggi untuk instalasi, karena membutuhkan banyak kabel dan switch / hub, dan stabilitas jaringan sangat tergantung pada terminal pusat, sehingga jika switch / hub terganggu, seluruh jaringan terganggu.
Cara Kerja : Setiap komputer berkomunikasi dengan hub pusat yg akan mengirimkembali pesan kepada semua komputer (broadcast) atau hanya pada komputer tujuan (switched). Hub pada broadcast bisa aktif atau pasif. Hub aktif (multiport repeater) berfungsi mengulang sinyal yg diterimadan mengirim sinyal tersebut pada semua komputer.Hub pasif hanya berfungsi sebagai titik sambung dan
tidak membutuhkan tenaga listrik untuk menjalankannya.Kita bisa menggunakan beberapa tipe kabel untuk mengimplementasi-kan jaringan star
Ciri Ciri :
1. Akses control terpusat, terminal pusat bertindak sebagai pengatur dan juga pengendali komnikasi yang terjadi.
2. Terminal yang lain melakukan komunikasi melalui terminal pusat.
3. Menggunakan alat konsentrator seperti, Hub, Switch, atau MAU (Multi Access Unit).
d.Topologi Mesh
Dalam topologi ini setiap komputer akan terhubung ke komputer lain di jaringan menggunakan kabel tunggal, sehingga proses pengiriman data akan langsung mencapai komputer tujuan tanpa melalui komputer lain atau switch atau hub.
Kelebihan dan kekurangan :
Kelebihanya adalah proses pengiriman cepat dan tanpa melalui komputer lain, jika salah satu komputer rusak tidak akan mengganggu komputer lain.
Kekurangan dari topologi ini adalah jelas, itu akan mengambil banyak biaya karena memerlukan jumlah yang sangat besar kabel dan masing-masing komputer harus memiliki port I / O yang terlalu, selain proses instalasi sangat rumit.
Ciri Ciri :
1. Perangkat berkomunikasi langsung dengan perangkat yang lainnya yang disetujui (dedicated link).
2. Tidak adanya perencanaan awal ketika membangun suatu topologinya. 3. Sangat mirip dengan jaringan computer berdasarkan fungsinya, yaitu Peer to Peer.
Cara Kerja :
tiap perangkat dapat secara langsung berkomunikasi dengan perangkat tujuan dan memungkinkan distribusi transmisi dapat dimaksimalkan. meskipun salah satu dari sambungan transmisinya
menurun. Hubungan antara perangkat dan node (komputer) dilakukan melalui loncatan (hop). Beberapa perangkat dan node yang terhubung melalui sekali loncatan dan adapula yang terhubung dengan lebih dari satu kali loncatan menuju keperangkat lainnya
Alat Alat :
1. Node, yaitu peralatan TIK yang menjadi anggota jaringan misalnya seperti komputer PC, dan lain-lain Media transmisi kabel seperti : a. Kabel Twisted Pair b. Kabel coaxial c. Kabel Fiber Optic (FO) atau biasa disebut Serat Optik.
e.Topologi Tree
Topologi jaringan komputer Tree adalah kombinasi dari beberapa topologi star yang
menghubungkannya dengan topologi bus, sehingga setiap topologi star akan terhubung ke topologi bintang lain menggunakan topologi bus, biasanya dalam topologi ini ada beberapa tingkatan jaringan, dan jaringan pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.
Kelebihan dan kekurangan :
Topologi pohon Kelebihan mudah untuk menemukan kesalahan dan juga mudah melakukan perubahan ke jaringan jika diperlukan.
Kurangnya dirinya yang menggunakan banyak kabel, sering tabrakan dan lambat, jika kesalahan terjadi di tingkat jaringan tinggi, maka jaringan tingkat rendah akan terganggu juga
.
Cara Kerja : Pada jaringan pohon, terdapat beberapa tingkatan simpul atau node. Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7.
Alat yang digunakan topologi tree 1. Kabel UTP 2. Kabel Fiber Optic 3. HUB
f.Topologi Linier
Biasa disebut sebagai topologi bus beruntut, tata letak jenis ini adalah tata letak umum. Satu kabel utama menghubungkan tiap titik koneksi komputer yang terhubung ke konektor yang disebut Connector-T dan pada akhirnya harus diakhiri dengan terminator. Konektor BNC digunakan berjenis British Naval Connector: Konektor Maritime Inggris, sebenarnya BNC nama konektor bukan nama kabel, kabel yang digunakan adalah RG 58 (thinnet kabel coaxial).
Kelebihan dan kekurangan : Keuntungan
Menyimpan kabel
Tata letak kabel sederhana Mudah dikembangkan Tidak perlu pusat kontrol
Penambahan atau pengurangan terminator dapat dilakukan tanpa mengganggu operasi yang berjalan
Kelemahan
Deteksi dan isolasi kesalahan sangat kecil Kepadatan lalu lintas tinggi
Keamanan data kurang dapat diandalkan
Kecepatan akan menurun bila jumlah pengguna meningkat Repeater diperlukan (repeater) untuk jarak jauh.
Ciri Ciri :
1. Penyambungan kabel BNC digunakan untuk menghubungkan kabel ke penyambung-T
2. Pentabung T-BNC digunakan untuk menghubungkan kabel ke computer 3. Penyambung tabung BNC digunakan untuk menyambung 2 kabel BNC. 4. Terminator BNC di gunakan untuk menandai akhir dari topologi Bus
Cara Kerja : Satu kabel utama menghubungkan tiap titik koneksi (komputer) yang dihubungkan dengan konektor yang disebut dengan T Connector dan pada ujungnya harus diakhiri dengan sebuah terminator. Konektor yang digunakan bertipe BNC (British Naval Connector), sebenarnya BNC adalah nama konektor bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Coaxial Thinnet). Installasi dari
topologi linier bus ini sangat sederhana dan murah tetapi maksimal terdiri dari 5-7 Komputer g.Topologi Hybrid
Kombinasi dari dua atau lebih topologi yang berbeda untuk membuat topologi hybrid. Ketika topologi dasar yang berbeda yang terhubung satu sama lain, mereka tidak menampilkan karakteristik dari setiap satu topologi tertentu. Ini adalah ketika menjadi
topologi hybrid
.
Kelebihan dan kekurangan : Kelebihan
Fleksibilitas
Menambahkan koneksi perangkat lainnya adalah mudah, karena node dan / atau
peripheral baru dapat dihubungkan ke topologi dan topologi dapat dihubungkan dengan topologi hybrid kata dengan mudah.
Kekurangan
Pengelolaan sulit
Biaya mahal dibandingkan dengan topologi lainnya Instalasi dan konfigurasi topologi sulit
Cara Kerja : Jaringan hybrid menggunakan kombinasi dari dua atau lebih topologi sedemikian rupa sehingga jaringan yang dihasilkan tidak menunjukkan salah satu dari standar topologi (misalnya, bus, bintang, cincin, dll). Sebagai contoh, sebuah jaringan pohon terhubung ke jaringan pohon masih topologi jaringan pohon. Sebuah topologi hybrid selalu diproduksi ketika dua jaringan dasar yang berbeda
topologi terhubung. Dua contoh umum untuk jaringan Hybrid adalah: Bintang cincin jaringan dan jaringan bintang bus
Sebuah jaringan cincin bintang terdiri dari dua atau lebih topologi star terhubung menggunakan unit multistation akses (MAU) sebagai hub terpusat.
Sebuah jaringan Bus Bintang terdiri dari dua atau lebih topologi star terhubung menggunakan batang bus (bus batang berfungsi sebagai tulang punggung jaringan).
Sementara grid dan torus jaringan telah menemukan popularitas dalam performa tinggi aplikasi komputasi, beberapa sistem telah menggunakan algoritma genetika untuk merancang jaringan kustom yang memiliki hop paling sedikit mungkin di antara node yang berbeda. Beberapa layout yang dihasilkan hampir tidak bisa dimengerti, meskipun mereka berfungsi cukup baik.
Sebuah topologi Snowflake adalah benar-benar "Star of Stars" jaringan, sehingga menunjukkan karakteristik dari topologi jaringan hibrida tetapi tidak terdiri dari dua jaringan dasar yang berbeda topologi yang terhubung. Definisi: Topologi Hybrid adalah kombinasi dari Bus, Star dan topologi ring.
h.Topologi Broadcast
Dengan sederhana dijelaskan adalah host yang mengirim data ke semua host lain pada media jaringan.
Cara Kerja : mengirimkan data ke semua host di jaringan tanpa kecuali.Prinsipnya yang pertama datang, pertama dilayani ( First come, first serve )
Kelebihan : 1.Akses data lebih cepat
Kekurangan : 1. User akan mengantri untuk saling berbagi sumber daya
i.Topologi Hirarki
Bentuknya seperti pohon bercabang dari komputer host yang di hubungkan ke switch dengan simpul lain atau node secara bertahap, tingkat yang lebih tinggi berfungsi sebagai pengetur kerja jenjang di bawahnya, topologi ini biasanya digunakan oleh perusahaan besar atau organisasi besar yang memiliki beberapa cabang lokal, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya
Kelebihan atau kekurangan : Kelebihan
Sentralisasi data hirarkis sehingga pengelolaan data yang lebih baik dan lebih mudah Controlled; Mudah berkembang menjadi jaringan yang lebih luas;
Kekurangan
Komputer bawahnya tidak bisa dioprasikan jika kabel pada komputer tingkat atas terputus Mungkin ada tabrakan berkas (tabrakan)
Ciri Ciri :
1. Topologi ini merupakan kombinasi dari topologi star dan topologi bus. 2. Memiliki design yang agak complex dalam penggunaannya.
3. Memiliki pusat untuk kabel tetapi memiliki juga terminal pusat untuk digunakan oleh station.
4. Pengembangan topologi ini lebih luas
j.Topologi Peer To Peer
Topologi peer to peer merupakan topologi yang sangat sederhana dikarenakan hanya menggunakan 2 buah komputer untuk saling terhubung. Pada topologi ini biasanya menggunakan satu kabel yang menghubungkan antar komputer untuk proses pertukaran data.
Cara Kerja : Komputer pada sebuah jaringan peer-to-peer dapat berfungsi sebagai sebuah client maupun sebagai sebuah server, jaringan peer-to-peer tidak memiliki kontrol terpusat (centralized control) pada sumber daya yang terbagi (shared resources). Semua peralatan dapat membagikan sumber dayanya dengan semua komputer pada jaringan yang sama. Hubungan peer berarti tidak ada satu komputer-pun yang memiliki prioritas akses tertinggi, maupun tanggung jawab tertinggi untuk membagikan sumber daya
Kelebihan atau kekurangan :
Biaya yang dibutuhkan sangat murah.
Masing-masing komputer dapat berperan sebagai client maupun server. Instalasi jaringan yang cukup mudah.
Kekurangan Topologi Peer to Peer
Keamanan pada topologi jenis ini bisa dibilang sangat rentan. Sulit dikembangkan.
Sistem keamanan di konfigurasi oleh masing-masing pengguna. Troubleshooting jaringan bisa dibilang rumit.
