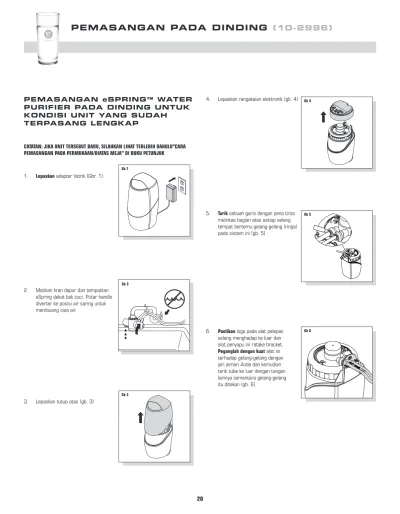

P E M A S A N G A N PA D A D I N D I N G ( 1 0 - 2 9 9 6 )
P E M A S A N G A N e SPRING™ WATER PURIFIER PADA DINDING UNTUK KONDISI UNIT YANG SUDAH
TERPASANG LENGKAP
CATATAN: JIKA UNIT TERSEBUT BARU, SILAHKAN LIHAT TERLEBIH DAHULU”CARA PEMASANGAN PADA PERMUKAAN/DIATAS MEJA” DI BUKU PETUNJUK
1. Lepaskan adapter listrik (Gbr. 1).
Gb 1
2. Matikan kran dapur dan tempatkan eSpring dekat bak cuci. Putar handle diverter ke posisi air saring untuk membuang sisa air.
Gb 2
3. Lepaskan tutup atas (gb. 3)
Gb 3
4. Lepaskan rangakaian elektronik (gb. 4)
5. Tarik sebuah garis dengan pena tinta melintas bagian atas setiap selang tempat bertemu gelang-gelang (rings) pada sistem ini (gb. 5)
6. Pastikan logo pada alat pelepas selang menghadap ke luar dan alat penyapu ini ratake bracket.
Peganglah dengan kuat alat ini terhadap gelang-gelang dengan jari jemari Anda dan kemudian tarik tube ke luar dengan tangan lainnya sementara gelang-gelang itu ditekan (gb. 6).
Gb 4
Gb 5
Gb 6
C
P E M A S A N G A N D I D I N D I N G
Gb 9Periksa untuk memastikan bahwa seluruh Gb 7 A B
komponen yang dibutuhkan sudah sesuai B sebelum memulai melakukan pemasangan.
(Gb. 7)
A
A Plat Penyangga dinding B Bracket penyangga dinding C Peralatan pelengkap D Elbows (sambungan berbentuk L) E Manual, 2 lampiran sketsa
(tidak diperlihatkan) C
P E M A S A N G A N P L AT P E N YA N G G A
Pastikan bahwa dinding mampu menahan D D I N D I N G K E D I N D I N G
beban dari eSpring Water Purufi erketika B E R P L A S T E R .
sudah terisi air (sekitar 5,3 Kg)
1. Gunakan obeng Phillips untuk mema- Gb 10
sang 4 buah jangkar sekrup plastik A
(Gb. 9A) pada titik yang bertanda JIKA PLAT PENYANGGA SUDAH TERPASANG DI DINDING ANDA DARI BEKAS pada dinding (gb. 10A) PEMASANGAN AWTS, ABAIKAN “CARA PEMASANGAN PLAT PENYANGGA
DINDING” PADA PANDUAN INI.” Catatan: Putar sekrup sampai seluruhnya C
masuk ke dalam dinding. (jangan terlalu
keras) B
M E N E N T U K A N L O K A S I
P E M A S A N G A N 2. Tahan Plat penyangga dinding di
Gb 8 B depan jangkar sekrup plastik yang
1. Tempelkan sketsa 1 (dengan panah telah menempel pada dinding dengan
ke atas) pada dinding untuk mem- arah panah ke atas. (Gb. 10B)
berikan tanda lokasi pemasangan
eSpring (Gb. 8A). E 3. Kuatkan plat penyangga dinding
dengan cara memasang dan putar
2. Gunakan lampiran sketsa untuk 4 sekrup silver (Gb. 9B) ke dalam.
memastikan bahwa unit dapat (Gb. 10C)
dipasang secara tepat (Gb. 8B)
A Catatan : Sekrup harus terpasang dengan baik hingga masuk ke dalam dan rata
B B
3. Pastikan bahwa power outlet tidak dengan plat.
lebih dari 130 cm pada bagian bawah lampiran sketsa (Gb. 8C).
4. Pastikan bahwa jarak antara kran E E LANJUT KE “PEMASANGAN BRACKET PENYANGGA DINDING”
bagian bawah lampiran sketsa tidak
lebih dari 120 cm. (Fig. 8D) C D
5. Gunakan Pulpen atau pensil untuk
memberikan tanda sesuai lampiran P E M A S A N G A N K E Gb 11
sketsa untuk menentukan 6 titik D I N D I N G K AY U
pada dinding ( 4 lubang bantalan
dan 2 petunjuk untuk penyesuaian 1. Gunakan bor listrik untuk membuat 2
posisi) (Gb. 8E) titik lubang berdiameter 2 mm yang B
sudah diberi tanda di dinding (Gb.
6. Lepaskan lampiran sketsa dari dinding. 8E)
A
Tahan Plat penyangga dinding di
plat penyangga dinding dengan bracket depan lubang yang dibuat pada
dinding dengan arah panah ke atas.
7. Lepaskanperekat untuk memisahkan 2.
8. TahanPlat penyangga dinding di dinding dan (Gb. 11A)
pastikan bahwa ke-4 tanda sudah sesuai
dengan lubang pada bracket. 3. Kuatkan plat penyangga dinding
dengan cara memasang dan putar 4 sekrup silver (Gb. 9B) ke dalam lubang. (Gb. 11B)
Catatan : Sekrup harus terpasang dengan baik hingga masuk ke dalam dan rata dengan plat.
LANJUT KE “PEMASANGAN BRACKET PENYANGGA DINDING”
P E M A S A N G A N P E N YA N G G A D I N D I N G K E D I N D I N G T E R B U AT D A R I B E T O N , B AT U ATA U B AT U B ATA M E R A H .
1. Gunakan palu dan pahat untuk mem- buat tanda sebagai petunjuk untuk mengebor dan membuat tempat pemasangan pada dinding. Gb. 8E) Catatan : Pada saat mengebor batu, hati2 jangan sampai batu tersebut pecah. Jangan gunakan bor tumpul.
2. Gunakan bor beton dan bor listrik untuk membuat lubang 4mm pada lokasi yang sudah kita tandaik didinding ( Gb. 8E). Lubang sebai- knya mempunyai kedalaman 40 mm.
Gb 12
A B
3. Tahan Plat penyangga dinding di depan lubang yang dibuat pada dinding dengan arah panah ke atas. (Gb. 12A)
4. Gunakan obeng flat atau coket hex dengan bor listrik untuk memutar dan mengencangkan sekrup berwarna biru (Gb. 10C) hingga masuk ke dalam lubang (Gb. 12B)
Catatan : Sekrup harus terpasang dengan baik hingga masuk ke dalam dan rata dengan plat.
LANJUT KE “PEMASANGAN BRACKET PENYANGGA DINDING”
P E M A S A N G A N D E N G A N PA LT P E N YA N G G A D I N D I N G TA M B A H A N 1. Tahan lampiran sketsa 1 (dengan
tanda panah menghadap keatas) diatas Plat penyangga (Gb. 13A).
Dan pastikan posisinya tepat untuk memasang unit. (Gb. 13B) 2. Pastikan bahwa power outlet
berada 130 cm pada bagain bawah lampiran sketsa. (Gb. 13C).
3. Pastikan bahwa jarak antara kran bagian bawah lampiran sketsa tidak lebih dari 120 ( Gb.13D).
Catatan : Jika posisinya tidak tepat atau
Gb 13 B
C D
B A B
Anda ingin memindahkan lokasi pemasangan ke lokasi yang baru, Anda harus mengikuti petunjuk mulai dari “Memilih lokasi”
4. Luruskan bagian atas dari lampiran sketsa 2 dengan bagian bawah plat- penyangga dinding (Selipkan hingga menempel di plastic) (Gb. 14).
5. Tempelkan lampiran sketsa 2 ke dinding dan kemudian gunakan pulpen atau pensil untuk memberi tanda sebagai petunjuk Gb. 14A)
Gb 14
A A
6. Lepaskan lampiran sketsa dari dinding.
7. Lepaskan perekat untuk memisahkan plat dari bracketnya (Gb. 9) Simpan plat jika nanti diperlukan kembali.
P E M A S A N G A N PA D A P E N YA N G G A D I N D I N G
BERHUBUNGAN DENGAN PEMA- SANGAN UNIT SEBELUMNYA, LANJUT KE STEP #3 1. Tempatkan selang pada
diagram dan gunakan pulpen untuk membuat garis melintang setiap selang ses- uai tanda panah (Gb. 15).
Gb 12
2. Masukkan sisipan selang ke dalam masing-masing selang (Gb.. 16).
Gb 16
3. Masukkan masing-masing selang ke dalam masing-masing elbow sampai tepat bertemu dengan tanda garis (Gb. 17).
Catatan : anda akan merasakan adanya ke
anehan sebelum selang tersebut terpasang dengan benar.
Gb 17
Gb 18
4. Letakkan kaki pada bagian bawah tabung cartridge (Gb.18)
Gb 19 9. Kontrol diverter arus air dikenda- likan oleh posisi handle. Handle dapat di putar untuk 3 posisi : a).
5. Letakkan slot pada bracket(Gb.. 19). Air disaring – dengan saringan
kawat b). Air tidak disaring – den- gan saringan kawat c) Air tidak disaring – shower (Gb. 23 A, B, C)..
Catatan: handle sebaiknya mengarah pada posisi air tidak disaring sebelum memati
kan keran setiap selesai digunakan untuk memastikan selang tidak dialiri air.
6. Luruskan kaki dengan slot. Dorong unit hingga menempel ke bracket.
Gb. 20)
Gb 20
7. Masukkan masing2 elbow melalui bracket (Gb.21) sampai Anda menemukan alur elbow tersebut (Gb. 22).
Gb 22 Gb 21
10. Putar/pindahkan handle ke mode air sudah disaring (Gb. 23A) dan nyalakan air dingin dari kran.
Catatan : anda akan merasakan adanya ke
anehan sebelum selang tersebut terpasang Catatan : Untuk unit baru, alirkan air untuk membersihkan warna gelap pada
dengan benar. saatpertama kali. Dibutuhkan waktu sekitar 5 – 15 menit untuk mendapatkan air
yang jernih.
11. Cek jika ada kemungkinan kebocoran pada diverter atau elbow/selang penghubung (Gb. 24). Jika terjadi kebocoran atau gelembung, silahkan buka petunjuk pemecahan masalah
8. Sekarang unit sudah berada di pada buku petunjuk.
penyangga bracket.
12. Lalu pindahkan/putar handle ke posisi air tidak disaring (Gb. 23B) lalu matikan air.
Gb 23C Gb 23B Gb 23A
Gb 24
13. Pasang selang di jalur pada bagian 17. Masukkan ballum ke dudukannya
belakang bracket (Gb. 25). dibelakang bracket (Gb. 29).
Gb 25 Gb 29
14. Untuk unit baru, pasang kabel power Gb 26 18. Masukkan kabel power ke jalur
rangkaian listrik. (Gb. 26) yang terdapat pada belakang
bracket (Gb. 30).
Gb 30
15. Pasang kembali rangkaian/blok elek- Gb 27 19. Masukkan kabel power ke pengunci
tronik. (Gb. 27). plastik yang terdapat pada belakang
bracket ( Gb. 31).
Gb 31
Gb 28 20. Simpan alat pelepas selang untuk di-
gunakan suatu saat nanti.(Gb.. 32).
16. Masukkan kabel stain relief ke slot pada bagian belakang unit (Gb. 28).
Gb 32
21. Pasang kembali tutup bagian atas (Gb. 33).
Gb 33
Gb 34
22. Angkat bracket penyangga dinding dari bagian bawah unit dan sejajar pada bagian pojok bawah bracket anatara tanda di dinding.(Gb.. 34).
Catatan : Jangan angkat unit eSpring dari bagian atas
23. Pasang bracket ke plat penyangga dinding dengan cara mendorong ke bawah. (Gb. 35).
Catatan : Jka Anda mendapat kesulitan pada saat memasang braket ke plat-nya, cek untuk memastikan bahwa sekrup sudah terpasang semua dengan benar dan kuat. Jika Anda memasang dengan kuat bracket ke plat penyangga, Anda mungkin akan menemukan kesulitan untuk melepas unit dari dinding untuk mengganti fi lter.
24. Pasang kabel power adapter (Gb. 36).
Gb 35
Gb 36
25. Tunggu hingga monitor mengeluarkan sinyal dan bunyi “beep”. Ini mungkin- membutuhkan waktu sekitar 30 detik.
26. Pindahkan handle diverter ke posisi air disaring dan nyalakan kran air dingin untuk mengeluarkan air dari penyaring air. Pastikan display gelas berwarna biru menyala, jika tidak silahkan lihat petunjuk pemecahan masalah pada buku petunjuk.
