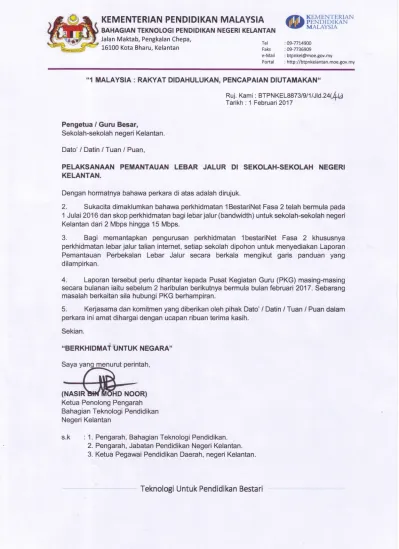

KEMENTERIAN PENDIDIKAN MALAYSIA

BAHAGIAN TEKNOLOGI PENDIDIKAN NEGERI KETANTAN J a l a n M a k t a b , P e n g k a l a n C h e p a ,

16100 Kota Bharu, Kelantan t09-7774900: O9-77369O9

: btpnkel@moe.gov.my : http://btpnkelantan.moe.gov.my Tel Faks e - M a i l Portal

"1 MALAYSIA: RAKYAT

DIDAHULUKAN,

PENCAPAIAN

DIUTAMAKAN"

Ruj.

Kami

: BTPNKEL8

\7gtgl

1

| Jtd.24(4JA

Tarikh

: 1 Februari2017

Pengetua

/ Guru Besar,

Sekolah-sekolah

negeri

Kelantan.

Dato'/ Datin

/ Tuan / Puan,

PELAKSANAAN PEMANTAUAN

LEBAR JALUR DI SEKOLAH.SEKOLAH

NEGERI

KELANTAN.

Dengan

hormatnya

bahawa

perkara

_{diatas adalah}

dirujuk.

2.

Sukacita

dimaklumkan

bahawa

perkhidmatan

l BestariNet

Fasa 2 telah bermula

pada

1 Julai

2016 dan skop perkhidmatan

bagi

lebar

jalur (bandwidth)

untuk

sekolah-sekolah

negeri

Kelantan

dari2 Mbps hingga

15 Mbps.

3.

Bagi memantapkan pengurusan perkhidmatan l bestariNet Fasa 2 khususnya

perkhidmatan

lebar

jalurtalian

internet,

setiap

sekolah

dipohon

untuk

menyediakan

Laporan

Pemantauan

Perbekalan

Lebar Jalur secara berkala mengikut garis panduan yang

dilampirkan.

4.

Laporan

tersebut

perlu dihantar

kepada

Pusat

Kegiatan

Guru (PKG) masing-masing

secara

bulanan

iaitu sebelum

2 haribulan

berikutnya

bermula

bulan

februari

2017.

Sebarang

masalah

berkaitan

sila hubungi

PKG berhampiran.

5.

Kerjasama

dan komitmen

yang diberikan

oleh pihak

Dato'

/ Datin

/ Tuan / Puan

dalam

perkara

ini amat dihargaidengan

ucapan

ribuan

terima

kasih.

Sekian.

..BERKHIDMAT

_{UNTUK NEGARA''}

Ketua

Penolong

Pengarah

Bahagian

Teknologi

Pendidikan

Negeri

Kelantan

: 1. Pengarah,

Bahagian

Teknologi

Pendidikan.

2. Pengarah,

Jabatan

Pendidikan

Negeri

Kelantan.

3. Ketua Pegawai

Pendidikan

Daerah,

negeri

Kelantan.

s . k

menurut

perintah,

UNIT PEMBESTARIAN SEKOLAH

BAHAGIAN TEKNOLOGI PENDIDIKAN NEGERI KELANTAN

PANDUAN PENGUJIAN LEBAR JALUR

SEKOLAH NEGERI KELANTAN

2017 |MUKA SURAT

1

PERKARA

MUKA SURAT

Pengenalan Carta Alir

2 - 3 4

Tatacara Pengujian Lebar Jalur (Speedtest) 5 – 8

Borang Pengujian Lebar Jalur 9 – 11

2017 |MUKA SURAT

2

PENGENALAN

1. Di bawah perkhidmatan 1BestariNet Fasa 2, skop perkhidmatan bagi lebar jalur (bandwidth)

untuk sekolah adalah seperti berikut:

3 Makmal Komputer 3 Makmal Komputer 2 Makmal Komputer 1 Makmal Komputer Makmal Komputer 1 - 4Mbps Makmal Komputer 2 - 4Mbps Makmal Komputer 3 - 4Mbps Pejabat - 1Mbps Bilik Guru – 2 Mbps Direct Feed – 12 Mbps Pejabat - 1Mbps Bilik Guru – 2 Mbps Makmal Komputer 1 - 4Mbps Makmal Komputer 2 - 4Mbps Pejabat - 1Mbps Bilik Guru – 1 Mbps Makmal Komputer 1 - 4Mbps Pejabat - 1Mbps Bilik Guru – 1 Mbps

Jumlah: 15 Mbps Jumlah: 15 Mbps Jumlah: 10 Mbps Jumlah: 6 Mbps

OCPE VSAT ADSL Jumlah: 6 Mbps Jumlah: 0.1Mbps Ratio 2 Mbps : 20 Sekolah Jumlah: 2Mbps

2. Pihak sekolah diminta membuat pemantauan dengan melaksanakan pengujian kelajuan lebar jalur

(bandwidth) sekurang-kurangnya satu (1) kali dalam seminggu ATAU apabila menerima aduan dari

pengguna bahawa internet perlahan berdasarkan langkah-langkah berikut:

i) Laksana pengujian kelajuan lebar jalur (bandwidth). Sila rujuk Lampiran 1: Tatacara

Pengujian Kelajuan Lebar Jalur (Bandwidth).

ii) Pastikan bacaan kelajuan lebar jalur (bandwidth) adalah tidak kurang dari yang telah

ditetapkan.

iii) Ambil cerapan bacaan s e k a l i setiap minggu.

iv) Sekiranya bacaan kelajuan lebar jalur (bandwidth) adalah kurang daripada dari yang

ditetapkan, sila log aduan samada melalui:

Sistem aduan 1BNSelfCare (login id akan disediakan oleh pihak PMO);

atau Emel ke

moesupport@ytl.com.my

;

2017 |MUKA SURAT

3

v) Sila catat maklumat pengujian dan log aduan menggunakan format di Lampiran 2:

Laporan

Pemantauan Perbekalan Lebar Jalur (Bandwidth).

1. Sila kemukakan Laporan Pemantauan Perbekalan Lebar Jalur (Bandwidth) iaitu Lampiran 2

ke Pusat Kegiatan Guru masing-masing melalui emel

...

secara bulanan

iaitu sebelum 2hb bulan berikutnya.

2. Sekiranya hasil pengujian kelajuan menujukkan bacaan kelajuan lebar jalur (bandwidth)

adalah sama atau melebihi pakej tetapi di pihak pengadu masih menggalami talian internet

perlahan, sila semak kefungsian dan status PC dan sistem rangkaian dalaman (LAN) di pihak

pengguna.

2017 |MUKA SURAT

4

CARTA ALIR

Mula

Jalankan pengujian mengikut garis panduan yang diberikan untuk minggu ke-1 hingga 4

Laporan diisi kedalam borang yang disediakan

Laporan penuh disediakan selepas pengujian minggu ke-4

Pengesahan Pentadbir

Hantar laporan kepada: a. Emel ke PKG anda b. Isi maklumat pengujian di

http://btpnkelantan.moe.gov.my/speedtest

Terima maklumat dan buat analisa

Hantar data tersebut ke BTPN

2017 |MUKA SURAT

5

TATACARA PENGUJIAN LEBAR JALUR (SPEEDTEST)

1. Pastikan tiada connectivity device lain yang disambungkan dengan router

(Zoom/OCPE/VSAT/ADSL).

2. Sambungkan kabel UTP dari PC / laptop kepada port di peranti router.

3. Pastikan status network connection dalam mod obtain.

4. DHCP akan membekalkan IP adress kepada PC / laptop anda seperti berikut:

5. Buka url speedtest berikut. http://www.speedtest atau http://speedtest.ytlcomms.my

2017 |MUKA SURAT

6

7. Pilih Preferred Server Kuala Lumpur [MY] - Yes 4G

8. Pilih Time Zone UTC+8Asia - Hong Kong

9. Pilih Date Format DD/MM/YYYY

10. Simpan semua pilihan anda.

11. Klik Take A Speed Test untuk memulakan pengujian.

12. Klik Begin Test.

2017 |MUKA SURAT

7

13. Selepas selesai paparan adalah seperti berikut:

14. Klik Share This Result

15. Klik Image

2017 |MUKA SURAT

8

16. Klik Copy

17. Paste pada tab baru dalam browser

2017 |MUKA SURAT

9

LAPORAN PEMANTAUAN PERBEKALAN LEBAR JALUR (BANDWIDTH)

DI SEKOLAH NEGERI KELANTAN

NAMA SEKOLAH: KOD SEKOLAH: AHLI PKG:

BULAN: TAHUN: 2017

Skop Perbekalan Perkhidmatan Lebar Jalur (Bandwidth) adalah:

3 Makmal Komputer 3 Makmal Komputer 2 Makmal Komputer 3 Makmal Komputer Makmal Komputer 1 - 4Mbps Makmal Komputer 2 - 4Mbps Makmal Komputer 3 - 4Mbps Pejabat - 1Mbps Bilik Guru – 2 Mbps Direct Feed – 12 Mbps Pejabat - 1Mbps Bilik Guru – 2 Mbps Makmal Komputer 1 - 4Mbps Makmal Komputer 2 - 4Mbps Pejabat - 1Mbps Bilik Guru – 1 Mbps Makmal Komputer 1 - 4Mbps Pejabat - 1Mbps Bilik Guru – 1 Mbps

Jumlah: 15 Mbps Jumlah: 15 Mbps Jumlah: 10 Mbps Jumlah: 6 Mbps

OCPE VSAT ADSL Jumlah: 6 Mbps Jumlah: 0.1Mbps Ratio 2 Mbps : 20 Sekolah Jumlah: 2Mbps

Pengiraan jumlah lebar jalur iaitu download + upload.

A.

Laporan pengujian kelajuan lebar jalur (bandwidth) melalui :http://speedtest.ytlcomms.my/ @http://www.speedtest.net/ (pilih server: Kuala Lumpur (MY); Hosted by Yes 4G)

MINGGU CERAPAN & TEMPOH HASIL CERAPAN (IMEJ SPEEDTEST)

PAUTAN

1.

Zoom / Direct Feed Makmal Komputer 1 Tarikh/Masa:

Zoom Makmal Komputer 2 Tarikh/Masa:

Zoom Makmal Komputer 3 Tarikh/Masa:

2017 |MUKA SURAT

10

Zoom Pejabat Tarikh/Masa: Zoom Bilik Guru Tarikh/Masa: OCPE / VSAT / ADSL Tarikh/Masa:

2.

Zoom / Direct Feed

Makmal Komputer 1 Tarikh/Masa:

Zoom Makmal Komputer 2 Tarikh/Masa:

Zoom Makmal Komputer 3 Tarikh/Masa:

Zoom Pejabat Tarikh/Masa: Zoom Bilik Guru Tarikh/Masa: OCPE / VSAT / ADSL Tarikh/Masa:

3.

Zoom / Direct Feed

Makmal Komputer 1 Tarikh/Masa:

Zoom Makmal Komputer 2 Tarikh/Masa:

Zoom Makmal Komputer 3 Tarikh/Masa:

Zoom Pejabat Tarikh/Masa: Zoom Bilik Guru Tarikh/Masa: OCPE / VSAT / ADSL Tarikh/Masa:

4.

Zoom / Direct Feed

Makmal Komputer 1 Tarikh/Masa:

Zoom Makmal Komputer 2 Tarikh/Masa:

Zoom Makmal Komputer 3 Tarikh/Masa:

Zoom Pejabat Tarikh/Masa: Zoom Bilik Guru Tarikh/Masa: OCPE / VSAT / ADSL Tarikh/Masa:

2017 |MUKA SURAT

11

B.

Log Aduan:

BIL. NO. TIKET ADUAN

ISU ADUAN TARIKH MULA TARIKH TAMAT

TEMPOH SELESAI*

*Bilangan hari

DISEMAK OLEH: DISAHKAN OLEH :

Saya mengaku bahawa butiran tersebut di atas telah diuji dan dibuat aduan

………. ………..

Tandatangan Pegawai Penyemak Tandatangan Pegawai Pengesah

Nama : Nama :

Jawatan Rasmi: Jawatan Rasmi :

No.Tel (H/P) : No.Telefon (H/P)

Tarikh : Tarikh :

2017 |MUKA SURAT

12

PANDUAN MENYEDIAKAN LAPORAN

1. Laporan dibuat oleh Juruteknik Komputer / Guru Penyelaras Bestari / Guru ICT setiap bulan dan perlu dihantar sebelum 2 haribulan berikutnya.

2. Hasil pengujian diisi kedalam borang laporan yang disediakan dan disahkan. 3. Borang tersebut perlu:

3.1 Scan dan simpan dalam satu file menggunakan format pdf.

3.2 Namakan file tersebut. ( Laporan Speedtest kodsekolah-tahun&bulan.pdf ) Contoh: Laporan Speedtest DBA0001-201701.pdf 3.3 Emel laporan tersebut kepada:

3.31 To: ... @btpnkel.edu.my / ... btpnkel@moe.gov.my (PKG Sekolah Ahli) 3.32 Cc: la@btpnkel.edu.my

3.33 Contoh ( Perkara: Laporan Speedtest Bulan Januari SK Bachok ) 4. Isi maklumat pengujian ke dalam google form melalui url berikut:

4.1 http://btpnkelantan.moe.gov.my/speedtest

5. PKG akan menyediakan analisa bulanan sebelum 10 haribulan berikutnya. 6. Contoh pengisian:

MINGGU CERAPAN & TEMPOH

HASIL CERAPAN (IMEJ SPEEDTEST) PAUTAN

1.

Zoom / Direct Feed Makmal Komputer 1 Tarikh/Masa: 09/01/2017 00:54AM http://www.speedtest.net/result/59 51567758.png

7. Sebarang pertanyaan lanjut sila hubungi:

... Pegawai Teknologi Pendidikan

Pusat Kegiatan Guru ... Bahagian Teknologi Pendidikan Negeri Kelantan Emel: la@btpnkel.edu.my
