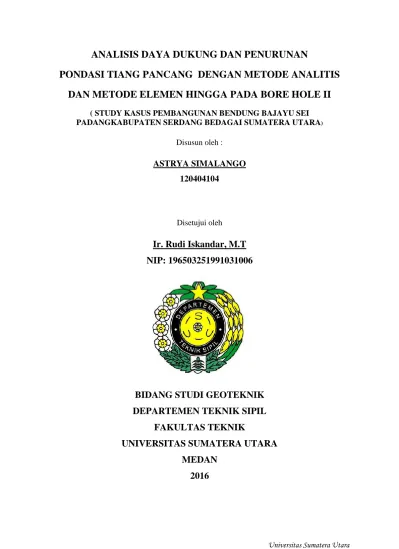

ANALISIS DAYA DUKUNG DAN PENURUNAN
PONDASI TIANG PANCANG DENGAN METODE ANALITIS
DAN METODE ELEMEN HINGGA PADA BORE HOLE II
( STUDY KASUS PEMBANGUNAN BENDUNG BAJAYU SEI PADANGKABUPATEN SERDANG BEDAGAI SUMATERA UTARA)
Disusun oleh :
ASTRYA SIMALANGO 120404104
Disetujui oleh
Ir. Rudi Iskandar, M.T
NIP: 196503251991031006
BIDANG STUDI GEOTEKNIK
DEPARTEMEN TEKNIK SIPIL
FAKULTAS TEKNIK
UNIVERSITAS SUMATERA UTARA
MEDAN
i ABSTRAK
Secara umum pondasi diartikan sebagai bangunan bawah (sub structure) yang berfungsi untuk meneruskan beban maupun gaya yang disebabkan oleh bangunan atas (upper structure) ke lapisan tanah (bearing layers) dibawahnya pada kedalaman tertentu, tanpa mengakibat terjadinya penurunan bangunan di luar batas toleransinya. Oleh sebab itu, pondasi harus direncanakan dengan cermat dan teliti agar pondasi mampu memikul beban sampai batas keamanan yang telah ditentukan, termasuk mendukung beban maksimum yang mungkin terjadi.
Pada Proyek pembangunan Bendung Bajayu Sei Padang-Kabupaten Serdang Bedagai akan dicari nilai daya dukung aksial perencanaan pondasi tiang pancang berdasarkan data SPT, sondir,dengan menggunakan metode Meyerhoff serta berdasarkan data PDA, dan Kalendering dan perhitungan dengan Metode Elemen Hingga. Selain itu perhitungan daya dukung lateral menggunakan metode Broms dan menghitung penurunan elastis tiang pancang yang terjadi serta menghitung efesiensi dan daya dukung kelompok tiang. Metode pengumpulan data adalah pengumpulan data sekunder yang diperoleh dari pihak Proyek .
Perhitungan daya dukung ultimit tiang berdasarkan data SPT pada titik Bore Hole II pada kedalaman 18 meter adalah 107,61 ton. Data sondir adalah 264,949 ton pada kedalaman 14.4 . Dari hasil perhitungan PDA pada tubuh bendungadalah 108 ton. Dari hasil perhitungan Kalendering dengan metode Hiley adalah 198,343 ton, dengan Metode ENR adalah 105,0315 ton, dengan Metode Danish Formula 273,377 ton. Dari hasil perhitungan metode elemen hingga adalah 120,436 ton. Daya dukung lateral ultimit berdasarkan Metode Broms secara analitis sebesar 8,555 ton, dan secara grafis sebesar 8,93 ton. Penurunan elastis tunggal yang dihasilkan sebesar 2,54 mm dan berdasarkan Metode Poulus dan Davis sebesar 7,34 mm.penurunan dengan Metode elemen hingga adalah sebesar 38,69 mm dan dari tes PDA diketahui penurunan sebesar 26 mm.
Terdapat sedikit perbedaan daya dukung dan penurunan dengan beberapa metode yang digunakan. Perbedaan daya dukung dan penurunan tersebut dapat disebabkan oleh perbedaan jenis tanah, kedalaman yang ditinjau, cara pelaksanaan pengujian, faktor keamanan dan perbedaan parameter yang digunakan dalam perhitungan.
Kata Kunci : Kapasitas Daya Dukung,SPT, Sondir, PDA, Kalendering, Metode Elemen Hingga, Penurunan Elastis
