PERANCANGAN SISTEM E-PROCUREMENT PT. JAYA KENCANA
4.1 Arsitektur Sistem E-Procurement PT. Jaya Kencana
Arsitektur sistem e-procurement PT. Jaya Kencana mengadaptasi pola arsitektur thin web client yang memang khusus menggambarkan struktur komponen fisik untuk sistem aplikasi web. Namun pada arsitektur sistem e-procurement PT. Jaya Kencana ini, fungsi application server disatukan ke dalam satu web server saja. Berikut adalah gambar deployment diagram yang menunjukkan arsitektur proses dan juga interaksi antar komponen sistem e-procurement PT. Jaya Kencana.
Berikut adalah penjelasan mengenai komponen yang ada di dalam sistem
e-procurement PT. Jaya Kencana.
- Image file: file-file gambar yang dipakai dalam aplikasi web.
- CSS: file stylesheet yang menentukan bagaimana menampilkan
elemen-elemen HTML.
- ASPX: file-file halaman web ASP.NET.
- Config: file yang menentukan konfigurasi berbagai fitur dari ASP.NET.
- Compile: file yang berisikan informasi yang diperlukan ASP.NET untuk
menemukan assembly yang tepat.
- DLL (assembly): file-file class library yang telah dikompilasi.
4.2 Kebutuhan Teknis Perancangan
Dalam tahap perancangan sistem e-procurement PT. Jaya Kencana
digunakan beberapa alat bantu perancangan berupa aplikasi-aplikasi khusus. Mulai dari aplikasi untuk merancang model, aplikasi untuk melakukan pengembangan sistem aplikasi web dan aplikasi untuk pengolahan basis data.
Berikut ini adalah beberapa aplikasi yang digunakan untuk mendukung tahap perancangan sistem e-procurement PT. Jaya Kencana.
1. Pemodelan: menggunakan teknik UML dengan software Microsoft Visio
2003.
2. Pengembangan Sistem Aplikasi Web: mengimplementasikan bahasa
pemograman web server-side ASP.NET 2.0 dengan software Microsoft
Visual Studio 2005.
Sistem aplikasi e-procurement PT. Jaya Kencana memiliki beberapa
persyaratan teknis agar dapat dijalankan dengan baik. Syarat minimum software
yang dibutuhkan untuk menjalankan aplikasi ini adalah: - Client:
- Sistem operasi: Microsoft Windows 98
- Web browser seperti Internet Explorer, Mozilla Firefox, Safari dan
lain-lain. - Web Server:
- Sistem operasi: Microsoft Windows 2000 Service Pack 3 - Web server: Internet Information Services (IIS) 5.0
- SMTP Service
- Microsoft Data Access Component (MDAC) 2.8 - Microsoft .NET Framework 2.0
- Microsoft ASP.NET 2.0 AJAX Extensions - Database Server:
- Sistem operasi: Microsoft Windows 2000
Database: SQL Server 2000
4.3 Perancangan Class
Model class pada tahap analisis disesuaikan dengan arsitektur
perancangan sistem hingga diperoleh sebuah class diagram hasil revisi yang
memenuhi kriteria design dan juga arsitektur sistem (lihat Gambar 4.2 di halaman berikutnya).
+newPRHeader() +getPRHeader() +setApprovalStatus() +setIsRead() -noPR : String -tglPermintaan : Date -tglDiperlukan : Date -noProyek : String -idKategori : String -approvalStatus : Boolean -isRead : Boolean PRHeader +newPRDetails() +getPRDetails() +getLineMaterial() -noPR : String -idMaterial : String -kuantitas : Integer -deskripsi : String PRDetails +newRFQHeader() +getRFQHeader() -noRFQ : String -tglRFQ : Date -noPR : String -tglBukaPenawaran : Date -tglTutupPenawaran : Date -keterangan : String RFQHeader +newRFQDetails() +getRFQDetails() +getLineMaterial() -noRFQ : String -idMaterial : String -kuantitas : Integer RFQDetails +newSQHeader() +getSQHeader() +updateSQHeader() +getNumberOfSupplier() +updateRateAndRank() +getResult() +setIsRead() -noSQ : String -revisi : Integer -tglSQ : Date -idSupplier : Integer -noRFQ : String -masaBerlakuPenawaran : Date -mataUang : String -PPN : Double -keterangan : String -evaluationRate : Double -evaluationRank : String -isRead : Boolean SQHeader +newSQDetails() +getSQDetails() +updateSQDetails() +getLineMaterial() -noSQ : String -idMaterial : String -kuantitas : Integer -harga : Double -diskon : Double SQDetails +newPOHeader() +getPOHeader() +setApprovalStatus() +setIsRead() -noPO : String -tglPO : Date -noSQ : String -idSupplier : Integer -alamatPengiriman : String -kodePosPengiriman : String -kotaPengiriman : String -negaraPengiriman : String -mataUang : String -nilaiTukarMataUang : Double -PPN : Double -keterangan : String -approvalStatus : Boolean -isRead : Boolean POHeader +newPODetails() +getPODetails() +getLineMaterial() -noPO : String -idMaterial : String -kuantitas : Integer -harga : Double -diskon : Double PODetails +newMRFHeader() +getMRFHeader() -noMRF : String -tglMRF : Date -noPO : String -keterangan : String MRFHeader +newMRFDetails() +getMRFDetails() +updateMRFDetails() -noMRF : String -idMaterial : String -kuantitas : Integer MRFDetails +newSupplier() +getSupplier() +sendEmail() +getProfile() -idSupplier : Integer -namaSupplier : String -alamat : String -kodePos : String -kota : String -negara : String -noFax : String -noTelepon : String -email : String -homepage : String -contactPerson : String -notifikasiEmail : Boolean -username : String -password : String Supplier +getProyek() +setStatusProyek() -noProyek : String -namaProyek : String -statusProyek : String Proyek +getKategori() -idKategori : String -namaKategori : String Kategori +getMaterial() -idMaterial : String -namaMaterial : String -idKategori : String Material +newInvitation() +setIsRead() -noRFQ : String -idSupplier : Integer -isRead : Boolean Invitation +newEvaluation() +getEvaluation() -noEvaluasi : Integer -tglEvaluasi : Date -idSupplier : Integer SupplierEvaluation +newEvaluationDetails() +getCriteria() -noEvaluasi : String -kriteria : String -bobot : Double -nilai : Double EvaluationDetails 1 1..* 1 1..* 1 1..* 1 1..* 1 1..* 1 1..* 1 * 1 1..* 1 0..* 1 0..* 1 1..* 1..* 1 0..* 1 1 1 1 0..* 1 0..* 1..* 1 1 0..* 1 1..* +getKategori() -idSupplier : String -idKategori : String KategoriSupplier 0..* 1 1 0..* 0..* 1 0..* 1 0..* 1 1..* 1
4.4 Perancangan Basis Data
Berikut ini adalah rancangan tabel basis data sistem e-procurement PT.
Jaya Kencana.
Nama Tabel: Projects
Nama Field Tipe Data Field Size Keterangan
ProjectNo VARCHAR 8 Kode proyek
ProjectName VARCHAR 75 Nama proyek
Scope VARCHAR 10 Ruang lingkup proyek ProjectStatus BIT Status penyelesaian proyek Client VARCHAR 50 Nama klien proyek
Tabel 4.1 Tabel Projects
Nama Tabel: UnitItem
Nama Field Tipe Data Field Size Keterangan
UnitItemID INT Kode unit item
UnitItemName VARCHAR 10 Nama unit item
Tabel 4.2 Tabel UnitItem
Nama Tabel: Categories
Nama Field Tipe Data Field Size Keterangan
CategoryID VARCHAR 5 Kode kategori CategoryName VARCHAR 30 Nama kategori
UnitItemID INT Satuan material
kategori
Description VARCHAR 100 Deskripsi dari
kategori
Tabel 4.3 Tabel Categories
Nama Tabel: Materials
Nama Field Tipe Data Field
Size
Keterangan
MaterialID VARCHAR 6 Kode material
CategoryID VARCHAR 5 Kode kategori
MaterialName VARCHAR 75 Nama material
Description VARCHAR 100 Deskripsi dari
kategori
Tabel 4.4 Tabel Materials
Nama Tabel: Roles
Nama Field Tipe Data Field
Size
Keterangan
RoleID VARCHAR 5 Kode jabatan
RoleName VARCHAR 30 Nama jabatan
Description VARCHAR 100 Deskripsi dari jabatan
Tabel 4.5 Tabel Roles
Nama Tabel: Users
Nama Field Tipe Data Field
Size
Keterangan
Username VARCHAR 50 Username untuk
login
[Password] VARCHAR 50 Kata kunci untuk
login dari username
RoleID VARCHAR 5 Kode jabatan
LastLogin DATETIME Tanggal terakhir
kali melakukan
login Tabel 4.6 Tabel Users
Nama Tabel: Suppliers
Nama Field Tipe Data Field
Size
Keterangan
SupplierID INT Kode pemasok
CompanyName VARCHAR 50 Nama pemasok
Address VARCHAR 150 Alamat pemasok
PostalCode VARCHAR 15 Kode pos pemasok
City VARCHAR 50 Kota asal pemasok
Country VARCHAR 50 Negara asal
pemasok
Phone VARCHAR 30 Nomor telepon
pemasok
Fax VARCHAR 30 Nomor fax pemasok
Email VARCHAR 100 Alamat email
pemasok
Homepage VARCHAR 100 Situs resmi pemasok
ContactName VARCHAR 75 Nama kontak
pemasok
EmailNotification BIT Status pengiriman
notifikasi email dari
pemasok
Username VARCHAR 50 Username pemasok
untuk login Tabel 4.7 Tabel Suppliers
Nama Tabel: Employees
Nama Field Tipe Data Field
Size
Keterangan
EmployeeID INT Kode karyawan
FullName VARCHAR 100 Nama lengkap
Username VARCHAR 50 Username karyawan
untuk login Tabel 4.8 Tabel Employees

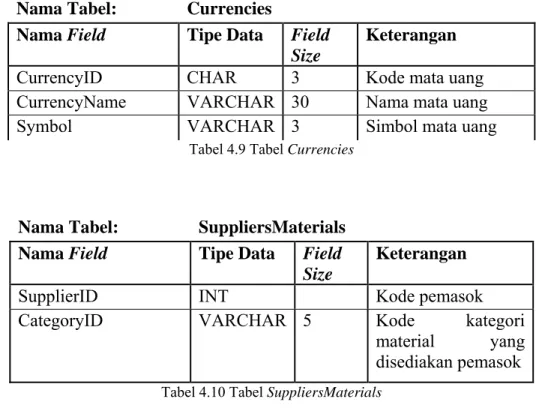

Nama Tabel: Currencies
Nama Field Tipe Data Field
Size
Keterangan
CurrencyID CHAR 3 Kode mata uang
CurrencyName VARCHAR 30 Nama mata uang
Symbol VARCHAR 3 Simbol mata uang
Tabel 4.9 Tabel Currencies
Nama Tabel: SuppliersMaterials
Nama Field Tipe Data Field
Size
Keterangan
SupplierID INT Kode pemasok
CategoryID VARCHAR 5 Kode kategori
material yang disediakan pemasok
Tabel 4.10 Tabel SuppliersMaterials
Nama Tabel: PurchaseRequests
Nama Field Tipe Data Field
Size
Keterangan
PRNo VARCHAR 9 Kode PR
ProjectNo VARCHAR 8 Kode proyek acuan RequestDate DATETIME Tanggal permintaan
pembelian RequiredDate DATETIME Tanggal
diperlukannnya material
CategoryID VARCHAR 5 Kode kategori
material
EmployeeID INT Kode karyawan
WHS yang bertanggung jawab
ApprovalStatus BIT Status approval
dari Direktur
isRead BIT Keterangan apakah
sudah pernah dilihat oleh bagian
purchasing Tabel 4.11 Tabel PurchaseRequests
Nama Tabel: PurchaseRequestDetails
Nama Field Tipe Data Field
Size
Keterangan
PRNo VARCHAR 9 Kode PR
MaterialID VARCHAR 6 Kode material yang diminta
Quantity INT Jumlah material
yang diperlukan
Description VARCHAR 100 Keterangan
mengenai material yang diminta
Tabel 4.12 Tabel PurchaseRequestDetails
Nama Tabel: RequestForQuotations
Nama Field Tipe Data Field
Size
Keterangan
RFQNo VARCHAR 9 Kode RFQ
PRNo VARCHAR 9 Kode PR
RFQDate DATETIME Tanggal
dikeluarkannya RFQ
EmployeeID INT Kode karyawan
yang bertanggung jawab
OpenDate DATETIME Tanggal dibukanya penawaran
CloseDate DATETIME Tanggal ditutupnya penawaran
Remarks VARCHAR 500 Keterangan
mengenai pengiriman penawaran

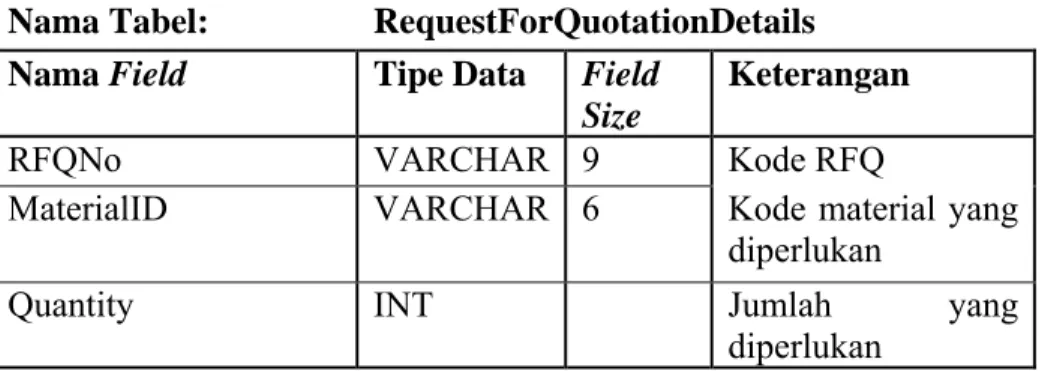

Nama Tabel: RequestForQuotationDetails
Nama Field Tipe Data Field
Size
Keterangan
RFQNo VARCHAR 9 Kode RFQ
MaterialID VARCHAR 6 Kode material yang diperlukan
Quantity INT Jumlah yang
diperlukan
Tabel 4.14 Tabel RequestForQuotationDetails
Nama Tabel: RFQInvitation
Nama Field Tipe Data Field
Size
Keterangan
RFQNo VARCHAR 9 Kode RFQ
SupplierID INT Kode pemasok
isRead BIT Keterangan apakah
sudah pernah dilihat oleh
supplier Tabel 4.15 Tabel RFQInvitation
Nama Tabel: SupplierQuotations
Nama Field Tipe Data Field
Size
Keterangan
SQNo VARCHAR 9 Kode SQ
Revision SMALLINT Nomor revisi
RFQNo VARCHAR 9 Nomor RFQ acuan
SupplierID INT Kode pemasok
SQDate DATETIME Tanggal
dikeluarkannya SQ PriceValidThru DATETIME Batas tanggal
berlakunya harga yang ditawarkan
VAT FLOAT PPN
CurrencyID CHAR 3 Kode mata uang
Remarks VARCHAR 500 Keterangan
mengenai penawaran
pemasok
isRead BIT Keterangan apakah
sudah pernah dilihat oleh bagian
purchasing
EvaluationRank VARCHAR 5 Peringkat
penawaran dari hasil evaluasi
EvaluationRate FLOAT Nilai dari hasil
evaluasi
Tabel 4.16 Tabel SupplierQuotations

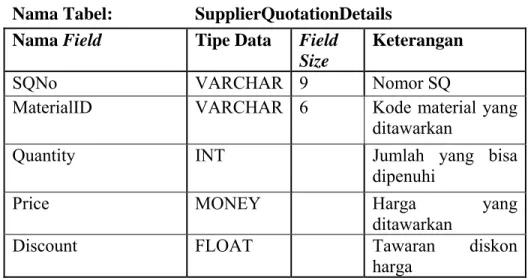

Nama Tabel: SupplierQuotationDetails
Nama Field Tipe Data Field
Size
Keterangan
SQNo VARCHAR 9 Nomor SQ
MaterialID VARCHAR 6 Kode material yang ditawarkan
Quantity INT Jumlah yang bisa
dipenuhi
Price MONEY Harga yang
ditawarkan
Discount FLOAT Tawaran diskon
harga
Tabel 4.17 Tabel SupplierQuotationDetails
Nama Tabel: PurchaseOrders
Nama Field Tipe Data Field
Size
Keterangan
PONo VARCHAR 9 Kode PO
PRNo VARCHAR 9 Kode PR acuan
SQNo VARCHAR 9 Kode SQ acuan
SupplierID INT Kode pemasok
yang dituju
PODate DATETIME Tanggal
dikeluarkannya PO
DeliveryAddress VACHAR 150 Alamat tujuan pengiriman
DeliveryPostalCode VACHAR 15 Kode pos tujuan pengiriman
DeliveryCity VACHAR 50 Kota tujuan
pengiriman DeliveryCountry VACHAR 50 Negara tujuan
pengiriman
CurrencyID CHAR 3 Kode mata uang
CurrencyRate MONEY Nilai tukar mata uang
VAT FLOAT PPN
EmployeeID INT Kode karyawan
yang
bertanggung jawab
ApprovalStatus BIT Status approval
dari Direktur
Remarks VACHAR 500 Keterangan
mengenai PO yang dikirim bagian
purchasing
kepada pemasok
isRead BIT Keterangan
apakah sudah pernah dilihat oleh pemasok
Tabel 4.18 Tabel PurchaseOrders
Nama Tabel: PurchaseOrderDetails
Nama Field Tipe Data Field
Size
Keterangan
PONo VARCHAR 9 Kode PO
MaterialID VARCHAR 6 Kode material
yang ingin dibeli
Quantity INT Jumlah yang
ingin dibeli
Price MONEY Harga beli
material
Discount FLOAT Diskon yang
didapat

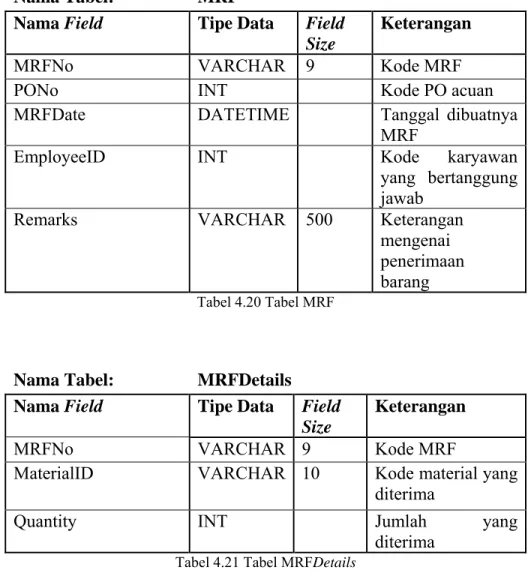

Nama Tabel: MRF
Nama Field Tipe Data Field
Size
Keterangan
MRFNo VARCHAR 9 Kode MRF
PONo INT Kode PO acuan
MRFDate DATETIME Tanggal dibuatnya MRF
EmployeeID INT Kode karyawan
yang bertanggung jawab
Remarks VARCHAR 500 Keterangan
mengenai penerimaan barang
Tabel 4.20 Tabel MRF
Nama Tabel: MRFDetails
Nama Field Tipe Data Field
Size
Keterangan
MRFNo VARCHAR 9 Kode MRF
MaterialID VARCHAR 10 Kode material yang diterima
Quantity INT Jumlah yang
diterima
Tabel 4.21 Tabel MRFDetails
Nama Tabel: SupplierEvaluations
Nama Field Tipe Data Field
Size
Keterangan
EvaluationNo INT Nomor evaluasi
EvaluationDate DATETIME Tanggal penilaian
SupplierID INT Kode pemasok
Tabel 4.22 Tabel SupplierEvalutations
Nama Tabel: SupplierEvaluationCriteria
Nama Field Tipe Data
Field Size Keterangan
CriteriaID INT Kode kriteria CriteriaWeight FLOAT Bobot kriteria CriteriaValue FLOAT Nilai kriteria
Tabel 4.23 Tabel SupplierEvalutationCriteria
Nama Tabel: Criteria
Nama Field Tipe Data Field
Size
Keterangan
CriteriaID INT Kode kriteria
CriteriaName VARCHAR 30 Nama kriteria
Tabel 4.24 Tabel Criteria
4.5 Screenshots Tampilan User Interface Web Page
Berikut ini adalah tampilan-tampilan aplikasi e-procurement PT. Jaya
Kencana, lengkap dengan cara penggunaannya. 1. PROMOTIONAL SITES

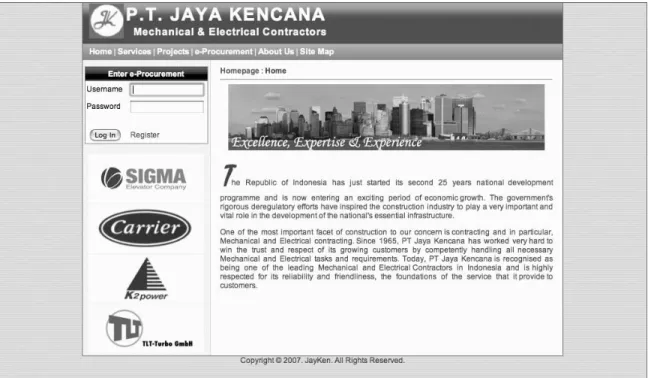

Merupakan tampilan pertama kali saat mengakses aplikasi web e-procurement
PT. Jaya Kencana yang berisi perkenalan singkat dari PT. Jaya Kencana. Dari halaman ini dapat diakses beberapa menu yang ditujukan untuk mempromosikan perusahaan PT. Jaya Kencana atau biasanya disebut dengan company profile. Pada halaman ini juga
terdapat textbox untuk login ke sistem e-procurement PT. Jaya Kencana dan juga ada
menu untuk melakukan registrasi calon pemasok. Halaman promosi lainnya antara lain:

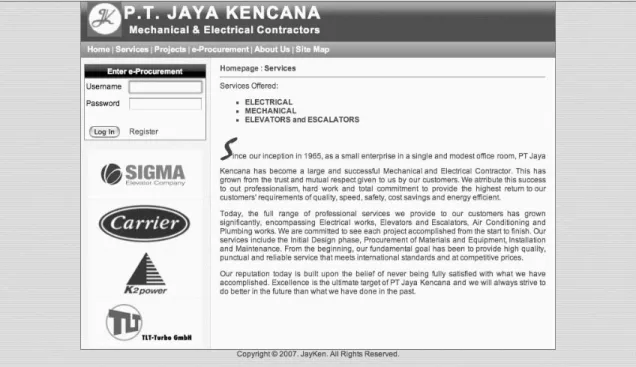

- Halaman Services berisi penjelasan singkat mengenai layanan-layanan apa saja yang disediakan oleh PT. Jaya Kencana.
- Halaman Electrical berisi penjelasan mengenai layanan-layanan
untuk proyek kelistrikkan.
- Halaman Mechanical berisi penjelasan mengenai layanan-layanan
untuk proyek permesinan.
- Halaman Elevators and Escalator berisi penjelasan mengenai
layanan-layanan untuk proyek pemasangan elevator dan eskalator. - Halaman Projects berisi penjelasan singkat mengenai

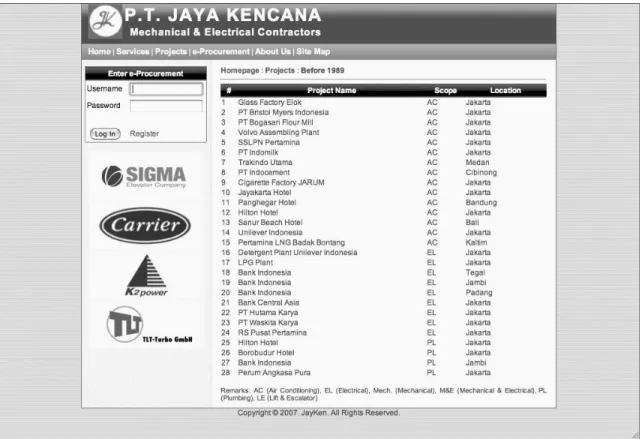

proyek-proyek yang telah berhasil diselesaikan oleh PT. Jaya Kencana. - Halaman Projects before 1989 berisi daftar proyek yang diterima
sebelum tahun 1989.
- Halaman Projects 1989 - 1993 berisi daftar proyek yang diterima
antara tahun 1989 - 1993.
- Halaman Projects 1994 - 2000 berisi daftar proyek yang diterima
- Halaman Projects 2001 - 2004 berisi daftar proyek yang diterima
antara tahun 2001 - 2004.
- Halaman Projects 2005 – Present berisi daftar proyek yang
diterima mulai dari tahun 2005 hingga sekarang.
- Halaman e-Procurement berisi mengenai penjelasan singkat
tentang sistem e-procurement PT. Jaya Kencana disertai link
untuk mendaftar bagi calon pemasok yang tertarik.
- Halaman About Us berisi alamat PT. Jaya Kencana, nomor
telepon, nomor faksimili dan email yang bisa dihubungi serta
alamat web resmi PT. Jaya Kencana.
- Halaman Site Map berisi struktur website promosi PT. Jaya
Kencana.
- Halaman Register merupakan halaman pengisian data calon
Gambar 4.4 Halaman Services
Gambar 4.6 Halaman Mechanical
Gambar 4.8 Halaman Projects
Gambar 4.10 Halaman Projects 1989 – 1993
Gambar 4.12 Halaman Projects 2001 - 2004
Gambar 4.14 Halaman E-Procurement
Gambar 4.16 Halaman Site Map
Halaman ini terdiri atas:
Elemen Halaman Keterangan
Textbox Company Name Diisi dengan nama perusahaan calon pemasok Textbox Address Diisi dengan alamat perusahaan calon pemasok Textbox Postal Code Diisi dengan kode pos alamat perusahaan calon
pemasok
Textbox City Diisi dengan nama kota asal perusahaan calon
pemasok
Textbox Country Diisi dengan nama negara asal perusahaan calon
pemasok
Textbox Phone Diisi dengan nomor telepon yang bisa dihubungi Textbox Fax Diisi dengan nomor faksimili yang bisa dihubungi Textbox Email Diisi dengan alamat email yang bisa dihubungi Textbox Homepage Diisi dengan alamat website perusahaan calon
pemasok (jika ada)
Textbox Contact Person Name Diisi dengan nama perwakilan perusahaan yang
pemasok
Checkbox Email Notification Dicentang jika ingin menerima notifikasi email
mengenai RFQ dan PO
Listbox Material Supplied memilih jenis material yang dapat disediakan
Textbox Username Diisi dengan username untuk mengakses sistem EPS Textbox Password Diisi dengan kata kunci untuk mengakses sistem EPS Textbox Confirm Password Mengisi ulang kata kunci untuk tujuan validasi. Button Submit Untuk mengirimkan data perusahaan calon pemasok
kepada divisi purchasing dan kembali ke halaman Home
2. EPS COMPANY
Gambar 4.18 Halaman EPS Home untuk user WHS
Halaman diatas adalah tampilan awal sistem e-procurement untuk user WHS. Menu
pada user WHS terdiri atas Home untuk kembali ke halaman awal, Purchase Requests
untuk melihat daftar permintaan pembelian yang ada dan untuk membuat permintaan pembelian baru, Purchase Orders untuk melihat daftar Purchase Order yang ada dan Material Receivings untuk melihat daftar MRF yang ada. Menu tambahan adalah menu Change Password untuk mengganti kata kunci user dan terakhir Log Out untuk keluar
Gambar 4.19 Halaman EPS Home untuk user DIR
Halaman diatas adalah tampilan awal sistem e-procurement untuk user DIR. Menu pada user DIR terdiri atas Home untuk kembali ke halaman awal, Purchase Requests untuk
melihat daftar permintaan pembelian yang ada, Request For Quotations untuk melihat
daftar pengiriman penawaran yang ada, Supplier’s Quotation untuk melihat daftar
penawaran pemasok yang telah diterima, Purchase Orders untuk melihat daftar Purchase Order yang ada, Material Receivings untuk melihat daftar MRF yang ada, Supplier untuk melihat daftar pemasok material perusahaan dan terakhir adalah menu Report untuk membuat laporan PO. Menu tambahan adalah menu Change Password
untuk mengganti kata kunci user dan terakhir Log Out untuk keluar dari sistem e-procurement.
Gambar 4.20 Halaman EPS Home untuk user PCH
Halaman diatas adalah tampilan awal sistem e-procurement untuk user PCH. Menu pada user PCH terdiri atas Home untuk kembali ke halaman awal, Purchase Requests untuk
melihat daftar permintaan pembelian yang ada, Request For Quotations untuk melihat
daftar pengiriman penawaran yang ada, Supplier’s Quotation untuk melihat daftar
penawaran diterima dari pemasok perusahaan, Purchase Orders untuk melihat daftar Purchase Order yang ada, Material Receivings untuk melihat daftar MRF yang ada, Supplier untuk melihat daftar pemasok material perusahaan dan terakhir adalah menu Report untuk membuat laporan PO. Menu tambahan adalah menu Change Password
untuk mengganti kata kunci user dan terakhir Log Out untuk keluar dari sistem e-procurement.
Gambar 4.21 Halaman EPS Home untuk user PCH Head
Halaman diatas adalah tampilan awal sistem e-procurement untuk user PCH Head.
Menu pada user PCH Head terdiri atas Home untuk kembali ke halaman awal, Purchase Requests untuk melihat daftar permintaan pembelian yang ada, Request For Quotations
untuk melihat daftar pengiriman penawaran yang ada, Supplier’s Quotation untuk
melihat daftar penawaran diterima dari pemasok perusahaan, AHP untuk melihat daftar penawaran yang akan dinilai, Purchase Orders untuk melihat daftar Purchase Order
yang ada, Material Receivings untuk melihat daftar MRF yang ada, Supplier untuk
melihat daftar pemasok material perusahaan dan terakhir adalah menu Report untuk
membuat laporan PO. Menu tambahan adalah menu Change Password untuk mengganti
Gambar 4.22 Halaman PR Index untuk user DIR, PCH Head, PCH dan WHS
Halaman ini untuk daftar PR yang pernah dibuat. Terdiri atas:
Elemen halaman Keterangan
Link Create New PR* Untuk membuat permintaan pembelian yang baru
dan hanya terdapat pada user WHS
Textbox Search Diisi dengan kata kunci dari PR yang ingin dicari
sesuai dengan jenis pencarian
Combobox Search Berisi daftar jenis pencarian
Button GO Untuk menampilkan daftar PR sesuai kata kunci
Kolom PRNo Berisi nomor PR
Kolom ProjectNo Berisi nomor proyek
Kolom RequestDate Berisi tanggal dan waktu permintaan pembelian
Kolom RequiredDate Berisi tanggal dan waktu dibutuhkannya material
Kolom CategoryID Berisi nama jenis material yang dibutuhkan
Kolom Checkbox Approval Status Menunjukkan apakah PR tersebut telah disetujui
oleh direktur atau belum
*hanya untuk user WHS
Gambar 4.23 Halaman CreateNew PR untuk user WHS
Halaman ini untuk mengisi informasi umum mengenai permintaan pembelian baru. Terdiri atas:
Elemen halaman Keterangan
Textbox PR Number Berisi nomor PR baru yang otomatis dihasilkan oleh
sistem
Combobox Project Name Memilih nama proyek yang membutuhkan material
Textbox RequestDate Berisi tanggal permintaan pembelian yang disesuaikan
dengan sistem
Calender RequiredDate Memilih tanggal dibutuhkannya material Combobox CategoryName Memilih nama jenis material yang dibutuhkan Button Next Untuk melanjutkan ke halaman berikutnya
Button Cancel Untuk membatalkan pembuatan PR baru dan kembali ke
halaman PR Index
