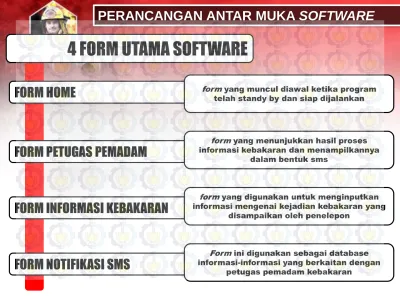

PERANCANGAN ANTAR MUKA
SOFTWARE
4 FORM UTAMA SOFTWARE
FORM HOME
FORM PETUGAS PEMADAM
FORM INFORMASI KEBAKARAN
FORM NOTIFIKASI SMS
form yang muncul diawal ketika program
telah standy by dan siap dijalankan
form yang menunjukkan hasil proses
informasi kebakaran dan menampilkannya dalam bentuk sms
form yang digunakan untuk menginputkan informasi mengenai kejadian kebakaran yang
disampaikan oleh penelepon
Form ini digunakan sebagai database
informasi-informasi yang berkaitan dengan petugas pemadam kebakaran
PERANCANGAN ANTAR MUKA
SOFTWARE
TAMPILAN TIAP
FORM
PERANCANGAN ANTAR MUKA
SOFTWARE
TAMPILAN TIAP
FORM
PERANCANGAN ANTAR MUKA
SOFTWARE
TAMPILAN TIAP
FORM
PERANCANGAN ANTAR MUKA
SOFTWARE
TAMPILAN TIAP
FORM
PERANCANGAN SOP PENGGUNAAN
SOFTWARE
3 BAGIAN PENGGUNAAN SOFTWARE
RUNNING SOFTWARE
PENAMBAHAN DAN PENGEDITAN DATABASE PETUGAS
Start
Software Sistem penanganan kebakaran terpadu
version 1.0
Klik buttonOpen Server
(lambang kunci terbuka)
Klik button informasi kebakaran (lambang alarm kebakaran)
Pengisian nama penelepon
Pemilihan lokasi terjadinya kebakaran (Memilih salah satu lokasi)
Melakukan pemilihan elemen kriteria Objek kebakaran (Memilih salah satu elemen kriteria)
Malakukan pemilihan macam material yang terbakar (Memilih salah satu elemen kriteria)
Melakukan pemilihan kriteria khusus kebakaran (Dapat memilih lebih dari satu dengan cara memilih gambar yang
sesuai)
Melakukan pemilihan ketinggian bangunan
(Memilih salah satu kriteria)
Melakukan pemilihan jumlah objek yang terbakar
(Memilih salah satu kriteria)
Klik button GO untuk melakukan proses
Data lengkap ?
YA
Melakukan cek konten isi sms yang akan dikirim
TIDAK
Ingin menambah konten isi sms ?
Menambah teks pada konten isi sms
(tulis pada text box tambahan)
Klik Button Kirim YA
TIDAK
Konten isi teks sms yang sesuai pada
software
Finish
ALUR
RUNNING
TAMBAH&EDIT
DATABASE PETUGAS
Start Software Sistem penanganan kebakaran terpadu version 1.0Klik button petugas (lambang petugas pemadam
kebakaran)
Pemilihan operasi (tambah/edit)
Klik button tambah
Isi nama lengkap petugas pada pada textbox nama petugas
Isi nomor handphone aktif petugas pada textbox nomor telepon
Isi nomor UPTd dimana petugas tersebut ditempatkan
Klik 2x di kolom kriteria yang ingin dilakukan pengeditan (didalam data grid view)
Edit kolom dengan cara mengisi kolom dengan karakter yang
diinginkan
Klik Button Exit TAMBAH EDIT Database petugas pemadam kebakaran yang baru Finish
TAMBAH&EDIT DATA
UPTD+RUTE
Start
Aplikasi XAMPP 1.7.1
Buka XAMPP control panel
(folder D:XAMPP-control panel)
Klik start apache dan mysql, tunggu hingga terdapat pasan berupa
running muncul
Buka web browser yang terdapat di komputer dan ketikkan domain
http://localhost/phpmyadmin
Pilih menu uptd yang terdapat pada bagian kiri web browser
Pilih kriteria apakah yang ingin diedit (jalan, kecepatan, petugas,
rute, dan uptd)
Edit elemen-elemen kriteria menggunakan tools yang
berlambang pensil
Klik Go untuk menyimpan hasil edit
Elemen kriteria baru
PENAMPAKAN
OUTPUT
PADA SISTEM
INFORMASI KARAKTERISTIK KEBAKARAN
Pengiriman UPTD 1,….. Kebakaran pabrik dengan material cair di Karang Menjangan. Terdapat Ledakan-Tegangan listrik-gel.asap panas. Media pemadam Busa. Kirim 2 unit tanki 5000 Liter. 1 unit tanki
12000 Liter
INFORMASI RUTE YANG DITEMPUH
TEMBAAN-PAHLAWAN-GEMBLONGAN-TUNJUNGAN-GUB.SURYO-YOS SUDARSO-GUBENG POJOK-PROF.Dr.MOESTOPO
Sms 1/3
Kirim UPTD 1,… Bawa tangga
penyelamatMedia pemadam Busa. Kirim 2 unit tanki 5000 Liter.
1 unit tanki 12000 Liter Sms 2/3 Kebakaran Pabrik material cair di KARANG MENJANGAN. Ketinggian bangunan tingkat 1-4. Sms 3/3
Rute yang ditempuh UPTD 1 :TEMBAAN,PAHLAWAN, GEMBLONGAN,TUNJUNG AN,GUB.SURYO,YOS SUDARSO,GUBENG POJOK
METODE PENGIRIMAN SMS KE PETUGAS
Software memproses informasi
KEPALA DINAS KEBAKARAN KOTA SURABAYA
KEPALA BAG.OPERASIONAL DINAS KEBAKARAN KOTS SURABAYA
PETUGAS PIKET TIAP UPTD JURU MUDI TIAP UPTD
DATABASE SISTEM
KEPALA TIAP UPTD KOMANDAN UNIT TAP UPTD
SMS PERTAMA INFORMASI UPTD SMS KEDUA INFORMASI KEBAKARAN SMS KEDUA RUTE MENUJU LOKASI
PERANCANGAN METODE PENGUJIAN
2 TAHAPAN PENGUJIAN
SOFTWARE
PENENTUAN TOTAL WAKTU TANGGAP SISTEM PENANGANAN
KEBAKARAN EKSISITING
MELAKUKAN PERHITUNGAN WAKTU TIAP AKTIVITAS YANG TERDAPAT DIDALAM SISTEM PENANGANAN KEBAKARAN EKSISITING
PENENTUAN TOTAL WAKTU TANGGAP SISTEM PENANGANAN
KEBAKARAN USULAN
MELAKUKAN PERHITUNGAN WAKTU TIAP AKTIVITAS YANG TERDAPAT DIDALAM SISTEM PENANGANAN KEBAKARAN USULAN
MELAKUKAN PERHITUNGAN WAKTU RATA-RATA TIAP AKTIVITAS
BERDASARKAN REKAP DATA WAKTU TANGGAP DINAS KEBAKARAN TAHUN 2009
PERBANDINGAN WAKTU SISTEM PENANGANAN KEBAKARAN EKSISTING
DAN USULAN
PERANCANGAN METODE PENGUJIAN
PENENTUAN TOTAL WAKTU TANGGAP SISTEM PENANGANAN
KEBAKARAN EKSISITING
PERANCANGAN METODE PENGUJIAN
PENENTUAN TOTAL WAKTU TANGGAP SISTEM PENANGANAN
KEBAKARAN BARU
ANALISA DAN PEMBAHASAN
BAB VI
ANALISA DAN PEMBAHASAN
EVALUASI SISTEM PENANGANAN
KEBAKAKARAN EKSISTING
Sarana dan prasarana yang terdapat di Dinas Kebakaran kurang mendukung sisitem penanganan kebakaran, seperti radio dan telepon
Proses penentuan UPTD yang dikirim secara manual
berpotensi menimbulkan kesalahan didalam penentuannya
Proses pemilihan rute dan unit kendaraan kebakaran tidak selalu sesuai dengan kondisi riilnya, karena hanya dilakukan atas dasar subjektivitas. Sehingga tidak selalu benar. Hal tersebut berpotensi menyebabkan bertambahnya waktu tanggap
ANALISA DAN PEMBAHASAN
PERBANDINGAN SISTEM EKSISTING DAN USULAN
KESIMPULAN DAN SARAN
BAB VII
KESIMPULAN
Sistem kebakaran eksisting memiliki banyak kekurangan yang
mengakibatkan waktu tanggap kebakaran melebihi standar waktu 15
menit, sehingga perlu diupayakan perbaikan terhadap sistem
eksisting
Sistem penanganan kebakaran usulan menggunakan software yang
berisi database serta formulasi yang dapat memberikan output yang
berupa informasi kebakaran, rute yang ditempuh, dan tindakan yang
harus dilakukan secara otomatis
Persentase pengurangan total waktu tanggap menggunakan sistem
usulan sebesar 78,6 % dibandingkan dengan total waktu tanggap
penanganan kebakaran eksisting
SARAN
Kawasan yang dilungkupi oleh sistem dapat diperluas hingga kawasan Surabaya, bukan hanya kawasan
Surabaya Timur dan Selatan saja
Elemen-elemen kriteria yang dipakai didalam sistem dapat ditambah dan didetailkan lagi, hal tersebut perlu dilakukan agar pelaksanaan pemadaman dapat berjalan lebih optimal
Perlu ditambahkan kriteria lebar jalan yang dilalui untuk menuju ke lokasi kebakaran, sehingga nantinya criteria ini digunakan untuk menentukan keputusan unit
pemadam kebakaran manakah yang akan dibawa ke lokasi kebakaran
22
DAFTAR PUSTAKA
Andi, 2008. Membangun aplikasi SMS Gateway untuk perguruan tinggi. [Online] Available
at:
http://andi.staff.uii.ac.id/2008/08/13/membangun-aplikasi-sms-gateway-untuk-perguruan-tinggi/.
Association of National Fire Protection Association and the American Water Works, 2005.
Fire Suppression Rating Schedule.
Cheney P, Sullivan, A, 1997. Grassfires: Fuel, Weather, Fire Bahaviour, Available at:
http://translate.google.co.id/translate?hl=id&langpair=en%7Cid&u=http://www.csiro.
edu.au/resources/FireSpeed.html.
Daskin, M. S., 1995. Network and Discrete Location ; MOdel, Algorithms and Applications. New York: John Wiley and sons.
Departemen Pekerjaan Umum, 1987. Panduan Sistem Hidran untuk Pencegah Bahaya Kebakaran pada Bangunan Rumah dan Gedung.
Departemen Tenaga Kerja dan Transmigrasi RI, 2011. Pengawasan K3 penanggulangan kebakaran.
Evans, James R., Minieka,Edward, 1992. Optimization Algorithms for Networks adn Graphs. New York: Marcel Dekker Inc.
23
DAFTAR PUSTAKA
Heragu, Sunderesh S., 1997. Facilities design. Boston: PWS Publishing Company.
Hidayat, A. S., 2008. Pengembangan prototype perangkat lunak inter-office mail dynamic courier system (IOMDCS) dengan teknologi SMS. Laporan tugas akhir jurusan teknik industri ITS.
Hillier, F. S. & Lieberman G. J., 2001.Introduction to Operation Research. New York: McGraw-Hill.
Juwana, Jimmy S, 2005. Panduan Sistem Bangunan Tinggi untuk Arsitek dan Praktisi Bangunan. Jakarta: PT. Erlangga.
Keputusan Menteri Negara PU RI No. 11 tahun 2000, n.d. Keputusan Menteri Negara Pekerjaan Umum RI No 11 tahun 2000 tentang Ketentuan Teknis Manajemen Penanggulangan Kebakaran di Perkotaan.
Paul L. Kirk, Ph.D, 1969.Fire Investigation. California: Paul L. Kirk, Ph.D and Associates Berkeley. Peraturan Menteri Tenaga Kerja No. Per 04/MEN/1980, n.d.
Sukawi, 2010. Pelajaran dari Kebakaran Bangunan. [Online] Available at:
http://suaramerdeka.com/v1/index.php/read/cetak/2010/01/05/93794/Pelajaran.dari.Kebakara n.Bangunan.
Tomasouw, J.F., 2008. Mengelola Komunikasi lewat SMS Gateway. [Online] Available at:
http://jakarta.wartaegov.com/.
VISUALtron corp, 2007. [Online] Available at:www.visualgam.com[Accessed 16 March 2011].
Wijayanto, A. & Pardede, D. L. C., 2008. Pemanfaatan SMS Gateway dan email Gateway untuk pengiriman Informasi di PT. Semesta Citra Dana. In Proceeding Seminar Ilmiah Nasional Komputer dan Sistem Intelijen (KOMMIT 2008). Jakarta, 2008. Universitas Gunadarma.
