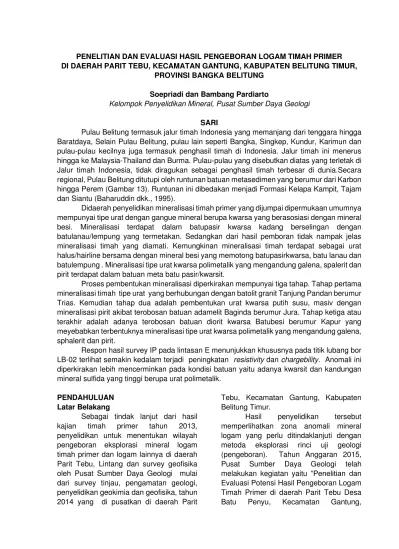

PENELITIAN DAN EVALUASI HASIL PENGEBORAN LOGAM TIMAH PRIMER DI DAERAH PARIT TEBU, KECAMATAN GANTUNG, KABUPATEN BELITUNG TIMUR,
PROVINSI BANGKA BELITUNG
Soepriadi dan Bambang Pardiarto
Kelompok Penyelidikan Mineral, Pusat Sumber Daya Geologi
SARI
Pulau Belitung termasuk jalur timah Indonesia yang memanjang dari tenggara hingga Baratdaya, Selain Pulau Belitung, pulau lain seperti Bangka, Singkep, Kundur, Karimun dan pulau-pulau kecilnya juga termasuk penghasil timah di Indonesia. Jalur timah ini menerus hingga ke Malaysia-Thailand dan Burma. Pulau-pulau yang disebutkan diatas yang terletak di Jalur timah Indonesia, tidak diragukan sebagai penghasil timah terbesar di dunia.Secara regional, Pulau Belitung ditutupi oleh runtunan batuan metasedimen yang berumur dari Karbon hingga Perem (Gambar 13). Runtunan ini dibedakan menjadi Formasi Kelapa Kampit, Tajam dan Siantu (Baharuddin dkk., 1995).
Didaerah penyelidikan mineralisasi timah primer yang dijumpai dipermukaan umumnya mempunyai tipe urat dengan gangue mineral berupa kwarsa yang berasosiasi dengan mineral besi. Mineralisasi terdapat dalam batupasir kwarsa kadang berselingan dengan batulanau/lempung yang termetakan. Sedangkan dari hasil pemboran tidak nampak jelas mineralisasi timah yang diamati. Kemungkinan mineralisasi timah terdapat sebagai urat halus/hairline bersama dengan mineral besi yang memotong batupasirkwarsa, batu lanau dan batulempung . Mineralisasi tipe urat kwarsa polimetalik yang mengandung galena, spalerit dan pirit terdapat dalam batuan meta batu pasir/kwarsit.
Proses pembentukan mineralisasi diperkirakan mempunyai tiga tahap. Tahap pertama mineralisasi timah tipe urat yang berhubungan dengan batolit granit Tanjung Pandan berumur Trias. Kemudian tahap dua adalah pembentukan urat kwarsa putih susu, masiv dengan mineralisasi pirit akibat terobosan batuan adamelit Baginda berumur Jura. Tahap ketiga atau terakhir adalah adanya terobosan batuan diorit kwarsa Batubesi berumur Kapur yang meyebabkan terbentuknya mineralisasi tipe urat kwarsa polimetalik yang mengandung galena, sphalerit dan pirit.
Respon hasil survey IP pada lintasan E menunjukkan khususnya pada titik lubang bor LB-02 terlihat semakin kedalam terjadi peningkatan resistivity dan chargebility. Anomali ini diperkirakan lebih mencerminkan pada kondisi batuan yaitu adanya kwarsit dan kandungan mineral sulfida yang tinggi berupa urat polimetalik.
PENDAHULUAN Latar Belakang
Sebagai tindak lanjut dari hasil kajian timah primer tahun 2013, penyelidikan untuk menentukan wilayah pengeboran eksplorasi mineral logam timah primer dan logam lainnya di daerah Parit Tebu, Lintang dan survey geofisika oleh Pusat Sumber Daya Geologi mulai dari survey tinjau, pengamatan geologi, penyelidikan geokimia dan geofisika, tahun 2014 yang di pusatkan di daerah Parit
Tebu, Kecamatan Gantung, Kabupaten Belitung Timur.
Kabupaten Belitung Timur, Provinsi Bangka Belitung”.
Maksud dan Tujuan
Kegiatan ini dimaksudkan mengidentifikasi geologi bawah permukaan dalam kaitannya dengan mineralisasi timah untuk mengetahui besarnya potensi timah primer berdasarkan hasil dari data pengeboran. Tujuannya memperoleh data secara rinci potensi timah primer di daerah pengeboran dan melengkapi data neraca sumber daya mineral dan tata ruang pertambangan di daerah.
Lokasi Kegiatan
Lokasi kegiatan terletak di daerah Parit Tebu, Kecamatan Gantung, Kabupaten Belitung Timur (Gambar.1). Secara geografis terletak antara 108°03'31,4” BT -108°06'45,5” BT dan 2°57'33,1” - LS, 3°00'15,7” LS, dan koordinat utm (Unit transfers mecator) menunjukkan titik bor Xm.175,589.2 Ym.9,670,206.2; Xm.176,408.1, Ym. 670,111.9 dan Xm.177,769.0, Ym. 9,670,604.0.
METODOLOGI
Pengumpulan data sekunder
Merupakan data hasil penelitian di lokasi penyelidikan yang telah dilakukan sebelumnya yang meliputi kegiatan penyelidikan, penelitian dan eksplorasi instansi pemerintah, kegiatan eksplorasi dari perusahaan-perusahaan yang bergerak di bidang pertambangan mineral logam.
Pengumpulan data primer
Pengumpulan data primer dilaku-kan dengan uji geologi pengeboran dengan bertujuan untuk memperoleh data geologi berserta ubahan dan mineralisasi logam, mengetahui keterjadian mineralisasi logam dan skematik model mineralisasi dan memiliki anomali geokimia keterdapatan mineral logam. Pengeboran dilakukan
dengan mesin bor Longyear-38 dengan kedalaman 175 meter untuk masing-masing 3 (tiga) titik lubang bor dengan arah N90oE. Conto bor diambil sekitar ±3 kg untuk kebutuhan analisis laboratorium dan sebagian untuk arsip.
Analisis Laboratorium
Analisis laboratorium dilakukan terhadap conto-conto yang diambil hasil pengeboran, seperti: Analisis petrografi, mineragrafi, analisis kimia, inklusi fluida dan XRD.
HASIL PENYELIDIKAN
Kegiatan pengeboran cebakan timah primer dilakukan didaerah Parit Tebu, Desa Batu Penyu, Kecamatan Gantung, Kabupaten Belitung Timur. Kegiatan ini merupakan pemboran uji geologi yang dilakukan dengan latar belakang berdasarkan hasil survey geofisika metoda Induced Polarization (IP) dan magnet tahun 2014 (Gambar 3,4,5). Pemboran vertikal dilakukan pada tiga titik lubang bor dengan kedalaman masing-masing 175 m yang menghasilkan inti bor berukuran HQ dan NQ dengan core recovery rata-rata mencapai 98%. Pelaksanaan pemboran menggunakan rig tipe Long Year 38 yang dilakukan oleh PT. Dunggio Drilling dalam kurun waktu bulan Agustus-September-Oktober 2015.
Geologi Daerah Penelitian Morfologi
hanya ditutupi oleh pohon-pohon pardu dan rerumputan
Geologi dan Mineralisasi Daerah Sekitar Pengeboran.
Satuan batuan yang mendominasi daerah ini terdiri atas batu pasir kwarsa berselingan dengan batu lempung dan batu lanau yang diduga merupakan bagian dari Formasi Tajam berumur Permo - Karbon (Gambar 12 /Peta Geologi). Kemudian satuan batuan tersebut secara menjemari berhubungan dengan meta batupasir kwarsa/kwarsit, batusabak dan lempung tufaan yang merupakan bagian dari Formasi Kelapa Kampit yang juga berumur Permo-Karbon. Jurus dan kemiringan lapisan batupasir yang kontak dengan batu lempung yang teridentifikasi berarah N 160-170E/15 dan N 280-300E/45 (Gambar.6). Umumnya batuan ini sebagian besar telah mengalami pelapukan kuat yang membentuk endapan laterit/limonit yang mengandung mineral oksida besi.
Sebagian satuan batuan tersebut masih tampak segar dengan ubahan silika, pirit dan lempung serta setempat-setempat mengandung urat/urat halus kwarsa. Batuan terkekarkan kuat dimana retakan yang terbentuk diisi oleh urat kuarsa tipis (mm) dan oksida besi/limonit yang saling berpotongan sebagaimana dijumpai disekitar Bukit Klenteng. Endapan aluvial yang terdiri atas pasir, lanau dan lempung menutupi kedua satuan batuan tersebut yang menempati pada lembah sungai.
Struktur geologi yang teramati adalah berupa kekar dan patahan normal yang diperkirakan dengan arah hampir utara-selatan. Gejala patahan ini ditandai oleh adanya pola perubahan jurus dan kemiringan lapisan batupasir yang berada disekitar Bukit Klenteng. Sedangkan kekar yang terbentuk umumnya terisi oleh oksida besi/limonit seperti yang dijumpai didaerah sekitar Bukit Klenteng
Indikasi mineralisasi berupa urat/urat halus kwarsa dengan tebal 1mm - 3 cm, tidak beraturan dan saling perpotongan pada perselingan batupasir kwarsa dan meta batulempung. Mineral kasiterit teramati pada dua singkapan urat kwarsa dengan tebal 1 s.d 2,5 cm, agak transparan, kristalin dan struktur vuggy dan
comb, berarah N 100 E/50 dan N 65 E/55 seperti yang ditemukan didaerah Bukit Klenteng pada lokasi KL 01 R/2015 ( Gambar 7). Pada tempat lain urat-urat kwarsa juga mengandung mineral timah dan hematit/gutit pada batu pasir yang disertai dengan urat-urat halus limonitik pada lokasi KL 02-04 R/2015
Selain itu hasil pelapukan bijih logam berupa gossan yang mengandung gutit, jarosit dan hematit juga ditemukan disekitar daerah ini . Diduga terbentuknya gossan akibat dari proses pelapukan terhadap batuan termineralisasi dengan intensitas kuat urat tipis dan kandungan besi yang tinggi sehingga memberikan warna merah dan kuning kecoklatan (Gambar 8). Hasil pemerian batuan inti secara rinci masing-masing lubang bor tersebut dapat diresumekan pada Tabel 1.
Pembahasan Hasil Pemboran Uji Secara regional cebakan timah primer didaerah Pulau Belitung proses pembentukan mineralisasinya berhubungan dengan larutan hidrotermal yang dihasilkan oleh intrusi batuan bersusunan asam (granit tipe S). Didaerah Tikus mineralisasi timah primer mempunyai tipe greisen ditemukan dalam batuan granit Tanjung Pandan yang merupakan granit tipe- S berumur Trias. Selain itu didaerah Batubesi terdapat mineralisasi timah yang berasosiasi dengan logam dasar terdapat dalam cebakan tipe skarn akibat kontak antara batuan diorit kwarsa Batubesi berumur Kapur dengan batuan metasedimen.
dan LB-03 mineralisasi timah primer tidak terlihat secara jelas. Hal ini sangat berbeda dengan mineralisasi yang teramati dipermukaan dimana mineralisasi berasosiasi dengan urat kwarsa tipis, transparant-kristalin yang mengandung kasiterit, monasit, hematit dan gutit. Namun demikian mineralisasi timah dalam batuan inti pemboran diperkirakan bersama dengan besi dalam bentuk urat halus/hairline yang banyak memotong dalam batupasir maupun perselingan batupasir-lanau. Hal ini nampak jelas terlihat pada fenomena hair line/urat halus tersebut dimana sebagian urat halus terubah menjadi limonit/oksida besi yang berwarna coklat sedangkan yang lainnya tetap berwarna hitam yang diduga mengandung kasiterit berukuran halus. Setempat juga teramati ada bercak pirit. Pembentukan urat halus dan sebagian urat kwarsa ini merupakan tahap pertama proses mineralisasi didaerah ini yang sifatnya lebih luas/regional kemungkian berhubungan dengan intrusi batholit dari granit Tanjung Pandan yang berumur Trias.
Kemudian proses pembentukan mineralisasi tahap kedua yang diperkirakan berhubungan dengan intrusi adamelit Baginda yang berumur Jura. Sisa larutan hidrothermal ini yang menyebabkan terbentuknya urat kwarsa berwarna putih susu dan sedikit mengandung bercak pirit. Urat urat kwarsa ini dalam batuan terlihat memotong hair line mineral besi yang terbentuk pada tahap pertama. Akibat terobosan ini larutan yang melalui zona patahan kemungkinan dapat membentuk mineralisasi besi yang dominan baik dalam bentuk pengisian rekahan maupun bijih besi. Hal ini terlihat ditemukannya zona patahan yang matriknya terisi oleh kwarsa putih susu dan masif. Mineralisasi yang teramati hanya bercak pirit dan oksida besi. Selain itu juga ditemukannya gossan dengan mineral hematit, gutit dan oksida besi. Proses pembentukan mineralisasi yang terakhir diperkirakan akibat terobosan
batuan diorit kwarsa Batubesi yang juga berumur Kapur. Mineralisasi yang terbentuk lebih banyak ditemukan dalam meta batupasir kwarsa/kwarsit. Sebagian ditemukan juga dalam batupasir kwarsa berselingan dengan lanau. Tipe mineralisasi berupa urat halus/urat kwarsa yang mengandung mineral galena, sphalerit, pirit dan kadang kadang kasiterit (?). Selain itu mineral klorit juga teramati pada sekitar urat halus dan pada masa batuan. Urat kwarsa ini dalam batuan memotong hair line besi dan urat kwarsa masif yang terbentuk pada tahap pertama dan kedua.
Dari hasil pemboran tidak ada satupun lubang bor yang terindikasi menembus batuan beku . Namun dari bor LB-02 dan LB-03 ditemukan batuan meta batupasir/kwarsit yang kemungkinan proses malihannya akibat kontak dengan intrusi.
Dari hasil survey geofisika sebaran anomali tahanan jenis (resistivity) dan
chargeability pada lintasan E dimana lintasan ini melewati lokasi titik bor LB-02 , menunjukkan nilai tahanan jenis rendah yang meningkat tinggi kearah dalam (Gambar 5). Nilai tahanan jenis rendah ini merupakan pencerminan batuan yang bersifat kurang resistif/ konduktif yaitu berupa batuan sedimen . Sedangkan nilai tahanan jenis yang tinggi merupakan pencerminan batuan yang lebih resistif dalam hal ini batuan metasedimen/kwarsit. Batuan yang mengandung mineral sulfida umumnya memiliki nilai tahanan jenis rendah (konduktif), sedangkan sifat kemagnetannya relatif lebih tinggi dari batuan di sekitarnya Nilai chargeability
rendah mengindikasikan sedikitnya kandungan mineral yang dapat menyimpan arus. Sedangkan chargebility tinggi relatif berhubungan keberadaan urat kwarsa yang mengandung galena, spalerit dan bercak pirit.
Didaerah penyelidikan mineralisasi timah primer yang dijumpai dipermukaan umumnya mempunyai tipe urat dengan gangue mineral berupa kwarsa yang berasosiasi dengan mineral besi. Mineralisasi terdapat dalam batupasir kwarsa kadang berselingan dengan batulanau/lempung yang termetakan. Sedangkan dari hasil pemboran tidak nampak jelas mineralisasi timah yang diamati. Kemungkinan mineralisasi timah terdapat sebagai urat halus/hairline bersama dengan mineral besi yang memotong batupasirkwarsa, batu lanau dan batulempung . Mineralisasi tipe urat kwarsa polimetalik yang mengandung galena, spalerit dan pirit terdapat dalam batuan meta batu pasir/kwarsit.
Proses pembentukan mineralisasi diper-kirakan mempunyai tiga tahap. Tahap
pertama mineralisasi timah tipe urat yang berhubungan dengan batolit granit Tanjung Pandan berumur Trias. Kemudian tahap dua adalah pembentukan urat kwarsa putih susu, masiv dengan mineralisasi pirit akibat terobosan batuan adamelit Baginda berumur Jura. Tahap ketiga atau terakhir adalah adanya terobosan batuan diorit kwarsa Batubesi berumur Kapur yang meyebabkan terbentuknya mineralisasi tipe urat kwarsa polimetalik yang mengandung galena, sphalerit dan pirit.
Respon hasil survey IP pada lintasan E menunjukkan khususnya pada titik lubang bor LB-02 terlihat semakin kedalam terjadi peningkatan resistivity dan
chargebility. Anomali ini diperkirakan lebih mencerminkan pada kondisi batuan yaitu adanya kwarsit dan kandungan mineral sulfida yang tinggi berupa urat polimetalik.
DAFTAR PUSTAKA
Aleva, G.J.J., 1960, The plutonic igneous rocks from Billiton Indonesia, Geol. En Mijnb. 3 q.e.p. 427-436
Bappeda,2013, Belitung Dalam Angka, Badan Statistik Kabupaten Belitung, Timur, Provinsi Bangka Belitung, Manggar
Lehmann, B, 1990. Metallogeny of Tin. Lecture notes in Earth Sciences., 32. Springer-Verlag, Berlin.
Franklin dkk, 2011. Laporan Survey Geologi Detail Dan Persiapan Lokasi Pengeboran Logam Dasar Di Daerah Wai Wajo, Kabupaten Sikka, Provinsi Nusa Tenggara Timur. Yudi A dkk, 2014., Survei Polarisasi Terimbas (IP) dan Geomagnet Daerah Parit Tebu
Kecamatan Gantung Kabupaten Belitung Timur, Provinsi Bangka Belitung Pusat Sumber Daya Geologi, Bandung.
Schwartz, M.O. dan Surjono, 1990. The Stratabound deposit of Namsalu Kelapa Kampit, Indonesia. Econ. Geol. 95. 76-98.
WWW/id.wikipedia.org/wiki/Belitung _Timur
Gambar 1. Lokasi Penelitian dan Evaluasi Pengeboran Logam Timah Primer Daerah Parit Tebu, Kecamatan Gantung, Kabupaten Belitung Timur, Provinsi Bangka Balitung
Gambar 2. Lokasi Titik Pengeboran Logam Timah Primer Daerah Parit Tebu, Kecamatan Gantung, Kabupaten Belitung Timur, Provinsi Bangka Balitung
Gambar 3. Peta Hasil Penafsiran Geofisika Lintasan C Daerah Parit Tebu Titik Bor LB.01
Gambar 4. Peta Hasil Penafsiran Geofisika dan Lokasi Titik Bor LB.02 Lintasan E Daerah Parit Tebu
LB.0 1
Gambar 5. Peta Hasil Penafsiran Geofisika Magnetit dan Lokasi Titik Bor LB.03 Daerah Parit Tebu
Gambar 6. Singkapan Kontak Antara Batupasir Kwarsa dan Batu Lempung Dengan Jurus N 280 E/45 Didaerah Bukit Klenteng.
Gambar 7. Singkapan Urat Kwarsatipis N100oE/50 Mengandung Mineralkasiterit Didaerah Bukit Klenteng (KL 01 R/2015)
LB.03
Gambar 8.Singkapan Gossan Disekitar Daerah Penyelidikan
Gambar 9. Hairline/urat Halus Kuarsa Mengandung Besi/Timah Pada btpsr Kuarsa Lubang bor LB.02
Gambar 10. Urat Kuarsa Polimetalik Mengadung Pb,Py dan Spalerit LB.02
Gambar 12. Peta lokasi titik bor dan geologi daerah Parit Tebu, Desa Batu Penyu, Kecamata Gantung, Kabupaten Belitung Timur, Provinsi Bangka Belitung
Tabel 1. Hasil Pemerian Batuan Inti Lubang Bor
No Kode Bor Kedalaman (m) Deskripsi Mineralisasi
LB-01
00.00 - 10.50 Endapan aluvium berupa pasir, pasir lempungan, lempung putih kekuningan
-
10.50 - 23.30 Batupasir kuarsa, coklat kekuningan, butir sedang, membulat, kemas tertutup, pemilahan sedang, agak lapuk, kuarsa dominan dan felspar, terkekarkan
Mineral besi/timah dengan retakan diisi oksida besi dan kerapatan 3-5%.
23.30 - 39.30 Batulanau, kelabu, butir halus, masif, berlapis baik dengan sisipan batu pasir kwarsa, coklat-kekuningan, butir halus-sedang (40 cm), terkekarkan
Pada batu pasir terlihat
hairline dari mineral besi/timah, kerapatan 1% dan urat halus kwarsa 3 mm, barren dengan orientasi 45⁰ terhadap sumbu inti.
39.30 - 80.80 Batu pasir kwarsa, kuning - kecoklatan, butir sedang, bentuk membulat, kemas tertutup, pemilahan sedang, banyak terkekarkan dengan sisipan batu lanau, kelabu, masif
Teramati hairline mineral besi/timah agak intensif dengan kerapatan sekitar 5% yang dipotong oleh urat halus kwarsa, diameter 1-7 mm, barren dan orientasi 70⁰-80⁰ terhadap sumbu inti.
80.80 - 99.45 Batu pasir kwarsa, kelabu sedikit kecoklatan, butir sedang, setempat berselingan batu lanau, terkekarkan sedang.
Pada kedalaman 92.70 m
urat halus kuarsa
mengandung mineral
galena, sphalerit dan kasiterit dimana urat kuarsa mempunyai struktur
vuggy dan comb orientasi 35⁰-40⁰ terhadap sumbu inti.
99.45 - 119.00 Batu pasir kwarsa, kelabu-kehijauan, butir sedang, setempat memperlihatkan sedikit tekstur granoblastik, dipotong oleh urat halus kwarsa, kompak
Pada 111.50-111.80m urat
119.00 -127.00 Batulanau, kelabu terkekarkan,
milonitisasi, hancur diduga zona sesar.
127.00 - 37.50 Batupasir kuarsa, kelabu-keputihan, butir sedang, sebagian berselingan dengan batulanau, hijau, masif, kompak, dipotong urat kuarsa, bercak pirit. 137.50- 175.00 Perselingan batupasir kuarsa dan
batulanau, hijau kelabu, butir halus, berlapis baik. Setempat sisipan batupasir kuarsa, butir halus-sedang, butir membulat, kemas tertutup, putih kelabu, dominan kuarsa, kompak.
Urat halus kuarsa 1-2 mm, vuggy ,klorit dalam tepi urat, mengandung pirit
dalam retakan (1%)
dengan ubahan kloritisasi yang agak intensif. Pada
161.70 m urat
mengandung pirit,
No Kode Bor Kedalaman (m) Deskripsi Mineralisasi
LB-02
00.00 - 17.40 Endapan aluvium berupa pasir, pasir
lempungan, lempung, kuning
kecoklatan - merah, clayed. Beberapa
mengandung material batupasir
teroksidasi.
-
17.40 - 34.75 Batupasir kuarsa, coklat-kemerahan, berbutir sedang, dominan kuarsa sedikit lempung, kemas tertutup, pemilahan sedang, bentuk butir membulat, fragmen kuarsa dalam matrik silika dan sisipan batulempung-lanau, kelabu kecoklatan agak lapuk, butir halus, kompak.
Pada 28.35-30.00 m
teramati urat urat halus kuarsa yang mengandung mineral besi/timah
34.75 - 39.70 Batu lanau, kehijauan, butir halus, masif. Teramati hairline mineral
besi/timah, sedikit
kloritisasi 39.70 - 54.95 Batupasir kuarsa, butir sedang, putih
kehijauan, kuarsa dominan, dipotong oleh urat halus kuarsa.
Urat halus kuarsa, 0,5-1,0 cm, putih susu, masif-struktur vuggy, barren, kloritisasi disekitar urat, orientasi 50⁰ terhadap sumbu inti dan hairline
mineral besi/timah dengan kerapatan 3%.
54.95 - 67.45 Perselingan batu pasir - lanau, berbutir halus, kelabu, agak lapuk, tampak struktur lapisan, kemas tertutup, pemilahan sedang
Urat halus kuarsa
mengandung mineral
besi/timah mengisi retakan (5%), 0.1-0.5 cm, orientasi 70⁰ terhadap sumbu inti. 67.45 - 78.15 Batulanau kelabu, butir halus, sedikit
terkekarkan
Pada 70.00-70.10 m
teramati bercak mineral besi/timah, urat halus kuarsa dan klorit mengsisi retakan.
78.15 - 84.00 Batupasir selang seling batulanau, batu lempung, berlapis buruk.
84.00 - 138.50 Batupasir kuarsa, butir sedang, putih kehijauan, kuarsa dominan dan felspar, terkekarkan, butir membulat, kemas tertutup, pemilahan sedang.
Kloritisasi teramati dalam urat urat halus berasosiasi dengan kuarsa, hairline
besi/timah agak intensif dengan kerapatan 4%. Juga bercak pirit dalam masa batuan dan urat halus.
138.50 - 141.5 Perselingan batupasir dan lanau, kelabu, masif dan berlapis baik dengan orientasi lapisan 40-50o terhadap sumbu
inti bor.
-
141.50 - 175.0 Kuarsit, hijau-kelabu, keras,
granoblastik, masif, rekristalisasi kuarsa, dipotong urat kuarsa.
Silisifikasi, pada 170.10 m terdapat urat kwarsa
polimetalik (galena,
spalerit, pirit dan kasiterit),
0,5-0,7 cm dengan
No Kode Bor Kedalaman (m) Deskripsi Mineralisasi
LB-03
00.00 - 3.10 Gossan, coklat kemerahan sebagian lempungan, fragmen dari hematit, gutit dan urat-urat halus mineral besi
03.10 - 24.90 Lempung dan lempung pasiran,
setengah lapuk, merah kecoklatan, sedikit ada fragmen batu lempung coklat 24.90 - 53.80 Batupasir kuarsa, butir sedang, bentuk
membulat, kelabu kecoklatan,
terkekarkan kuat, dominan kuarsa dan sedikit felspar, fragmen kuarsa dalam matrik silika, kemas. Juga berselingan dengan batulempung tufaan, butir halus
kelabu sebagian kecoklatan,
terkekarkan berselingan dengan
batulanau.
Retakan terisi oleh oksida besi beberapa berupa menjaring dengan orientasi 60⁰, pada 27.00-27.90 m terdapat urat kwarsa mengandung pirit, 1mm-3mm, kloritisasi dan dan
sebagian hairline
besi/timah. tertutup,
pemilahan sedang,
kompak. Pirit kubik
teramati pada kedalaman 50 m.
53.80 - 70.80 Batupasir kuarsa, putih-kecoklatan, kekar kuat, terbreksikan, diisi oleh oksida besi, bercak pirit dan dalam urat halus. Fragmen batupasir dalam matrik kuarsa.
Pada 61.10 m urat kuarsa masif, putih susu, 2 cm, bercak pirit, pada tepi urat ada klorit dan mineral hitam dan ada hairline
besi/timah, kerapatan 1% dan zona breksiasi urat kuarsa, masif, limonitik. Pada 70.m, urat kuarsa, 0,5-1 cm, mengandung pirit, klorit dan bercak kalkopirit, orientasi 80⁰. Ada dua fasa urat satu urat 0,7 cm dengan orientasi 45⁰ tidak terpotong dan mengandung urat halus kuarsa.
70.80 - 87.90 Batupasir kuarsa berselingan dengan batu lanau/lempung, hijau kelabu, terkekarkan dan pada zona patahan, butir sedang, membulat, kemas tertutup, pemilahan sedang.
Pada kedalaman 70 m teramati urat kuarsa 0,5-1cm, mengandung pirit, kalkopirit dan klorit dengan orientasi 80⁰. Pada 87.70 meter ubahan limonitik dengan urat kuarsa halus, 1-2 mm yang sebagian terisi mineral hitam
besi/timah dengan
kerapatan 1%. 87.90 - 127.40 Batupasir kuarsa kelabu, butir sedang,
bentuk membulat, kemas terbuka, pemilahan sedang, dominan mineral kuarsa, dipotong oleh urat kuarsa.
Pada 107.50 m terdapat gejala tergerus akibat patahan. Pada 111.0-115.0m, limonitik kuat dan
sebagian membentuk
jarosit dengan urat halus besi/timah, kerapatan 1%. Selain itu urat halus kuarsa 1-2 mm, kristalin, sedikit
No Kode Bor Kedalaman (m) Deskripsi Mineralisasi hitam besi/timah, orientasi 60⁰ terhadap sumbu inti.
Batulanau,
kelabu-kecoklatan, terbreksikan, dengan fragmen menyudut dalam matrik lempung, diduga pada zona patahan. 127.4 - 147.9 Batupasir kuarsa, putih
kecoklatan-kehijauan, butir sedang, kemas tertutup, terbreksikan
Limonitik dengan oksida besi dalam retakan dan
mengandung sedikit
hairline besi/timah. Pada 141.40-143.40 m, limonitik kuat, banyak mengandung
hairline mineral besi/timah dan sedikit pola menjaring yang terisi limonit dengan kerapatan 30%.
147.90- 164.80 Batupasir kuarsa, butir halus
berselingan dengan batu lanau, kelabu-kehijauan, berlapis baik dg orientasi 50⁰ thd sumbu inti, dipotong urat halus.
Kloritisasi kuat, serisit pada masa batuan, hairline
mineral besi/timah dengan kerapatan 30% dengan orientasi 30⁰ - 40⁰ terhadap sumbu initi. Bintik mineral hitam juga teramati. 164.80 - 175 Meta batu pasir kuarsa/kuarsit, sisipan
batulanau, kehijauan, granoblastik.
Pada masa batuan
teramati bercak pirit dengan urat halus kuarsa dan serisit, lebar 1 mm dengan orientasi 90⁰, kloritisasi kuat dan hairline
dari mineral besi/timah.
