BAB IV
PERANCANGAN SISTEM USULAN
4.1. Tahap Perancangan Sistem 4.1.1 Analisis Kebutuhan
A. Analisis Kebutuhan Pengguna
Pada SIPELAKOR ini dapat digunakan oleh 5 user yaitu Admin, Kader, Petugas Kesehatan, Ketua Pokja dan Orangtua. Analisis kebutuhan sistem dari masing-masing user adalah :
1. Analisis Kebutuhan Admin a. Admin dapat melakukan login.
b. Admin dapat mengelola halaman admin.
c. Admin dapat menambahkan user baru (Kader, Petugas Kesehatan, Ketua Pokja dan Orangtua).
d. Admin melakukan logout. 2. Kader
a. Kader dapat melakukan login.
b. Kader dapat mengelola halaman Kader. c. Kader dapat melakukan absensi Kader. d. Kader dapat menginput daftar hadir Balita. e. Kader dapat mengelola data balita.
f. Kader dapat mengelola data Orangtua. g. Kader dapat mengelola data penimbangan.
40 h. Kader dapat mengelola laporan.
i. Kader melakukan logout.
3. Analisis Kebutuhan Petugas Kesehatan a. Petugas Kesehatan dapat melakukan login.
b. Petugas Kesehatan dapat melakukan absensi Petugas. c. Petugas Kesehatan dapat melihat data penimbangan.
d. Petugas Kesehatan dapat mengelola data pelayanan kesehatan. e. Petugas Kesehatan dapat melihat laporan.
f. Petugas Kesehatan dapat mencetak laporan. g. Petugas Kesehatan melakukan logout. 4. Analisis Kebutuhan Ketua Pokja
a. Ketua Pokja dapat melakukan login. b. Ketua Pokja dapat melihat data kader. c. Ketua Pokja dapat melihat data Balita. d. Ketua Pokja dapat melihat laporan . e. Ketua Pokja dapat mencetak laporan. f. Ketua Pokja dapat melakukan logout. 5. Analisa Kebutuhan Orangtua
a. Orangtua dapat melakukan login.
b. Orangtua dapat melihat data perkembangan Balita. c. Orangtua dapat melihat data pribadi orangtua dan Balita d. Orangtua melakukan logout.
41
B. Analisis Kebutuhan Sistem 1. Analisis Kebutuhan Fungsional.
Kebutuhan fungsional ini merupakan layanan atau fitur yang harus disediakan pada Sipelakor ini. Kebutuhan bagi Sipelakor tersebut diantaranya :
a. Sistem dapat melakukan proses input, pengolahan dan penyimpanan data pelayanan Posyandu Cempaka III yang terdiri dari data orangtua, data bayi balita, data kader, penimbangan balita, pelayanan kesehatan dan pelaporan.
b. Sistem dapat melakukan proses tambah data (insert), ubah data (edit), hapus data (delete), tampil data (view), dan pencarian data (search).
c. Sistem Pengguna harus melakukan login terlebih dahulu untuk dapat mengakses aplikasi ini dengan memasukkan username dan password dan memilih hak akses masing-masing pengguna agar privasi pengguna tetap terjaga keamanannya.
2. Kebutuhan Non Fungsional
Kebutuhan non fungsional yaitu kebutuhan yang menitikberatkan pada properti, perilaku yang dimiliki sistem.
a. Sistem dapat digunakan oleh software web browser seperti Mozilla Firefox, Google Chrome dan internet explore.
b. Software pendukung dalam pembuatan sistem yang digunakan merupakan software yang dapat diunduh gratis sehingga dapat meminimalisasi biaya operasional.
42 c. Sistem dapat digunakan pada sistem operasi Microsoft XP, Windows, atau
Linux yang digunakan banyak masyarakat.
d. Sistem dilindungi dengan anti virus sebagai sistem keamanan. e. Sistem dapat mencegah terjadinya redudansi data.
f. Meminimalisir terjadinya kesalahan penginputan data. g. Dapat mencetak laporan dengan printer.
h. Sistem dibuat dengan menggunakan metode Dynamic System Development Method (DSDM) sebagai metode pengembangan perangkat lunak
C. Dynamic System Development Method (DSDM)
Sumber : Rancangan (2018)
43 1. Sebelum Proyek
a. Analisis Sistem Berjalan
Pada tahapan ini penulis menganalisa sistem yang sedang berjalan di Posyandu Cempaka III yang saat ini bersifat manual, pencatatan masih menggunakan tulisan tangan yang ditulis pada kertas dan buku - buku. Sedangkan untuk pembuatan laporan menggunakan Ms.Word dan Ms.Excel sehingga sangat membutuhkan ketelitian dalam kegiatan pencatatan pelayanan Posyandu.
Proses kerja dari sistem berjalan pada Posyandu Cempaka ini yaitu kader mencatat seluruh kegiatan pelayanan posyandu. Kemudian kader membuat laporan kegiatan dengan cara mengumpulkan seluruh data yang ada pada buku kemudian dikelompokkan berdasarkan pelayanan kesehatan yang diberikan kepada bayi dan balita saat Posyanndu, seperti penimbangan berat badan, imunisasi dan pemberian vitamin A dll. Selanjutnya laporan dibuat dan diserahkan kepada ketua Pokja setiap bulannya.
b. Identifikasi Masalah
Setelah penulis melakukan analisis maka terdapat beberapa masalah yang ada pada sistem yang sedang bejalan di Posyandu Cempaka III diantaranya :
1) Proses pencatatan masih dilakukan secara manual yaitu dengan mengisi form kertas dan buku-buku sehingga diakibatkan terjadinya penumpukan data, redudansi data, bahkan kehilangan dokumen.
44 2) Tidak ada data yang mengolah sasaran imunisasi dan permberian vitamin bagi bayi dan balita sehingga bagian pelayanan kesehatan harus melihat data usia bayi dan balita secara satu persatu sehingga menyebabkan proses pelayanan yang tidak efektif.
3) Orangtua bayi dan balita seringkali datang dengan tidak membawa buku KMS sehingga data perkembangan bayi dan balita tidak dapat dicatat sebagai pegangan dan pemantauan bagi orangtua di rumah. 4) Pembuatan laporan masih menggunakan program Microsoft Excel,
yang dilihat dari buku-buku karena tidak adanya rekapan data secara khusus,pengelolaan data seperti ini sangat kurang efisien sehingga memakan waktu yang lama dalam pembuatan laporan.
5) Penyerahan laporan dari ketua posyandu kepada ketua Pokja kemudian kepada bagian pelayanan kesehatan masih dilakukan dengan cara diberikan langsung dari tangan ke tangan.
c. Jaminan Pelaksanaan Proyek
Tahapan ini merupakan jaminan terhadap pelaksanaan sistem yang akan dirancang oleh penulis diantaranya :
1) Izin pelaksanaan
Proyek atau penelitian ini telah mendapat izin pelaksanaan dari Ibu Ooy Rukoyah selaku Ketua Posyandu Cempaka III.
2) Alokasi waktu
Penelitian ini dilaksanakan dengan alokasi waktu maximal 4 bulan dari bulan April 2018 sampai bulan Juli 2018. Penulis melakukan
45 penelitian setiap Posyandu dilaksanakan, yaitu pada hari Selasa minggu pertama setiap bulannya.
3) Sumber Daya
Data-data dan sumber daya yang dibutuhkan oleh penulis disediakan oleh pihak Posyandu Cempaka III, diantaranya adalah data sasaran posyandu, format register bayi dan balita dan format laporan kegiatan Posyandu Cempaka III.
2. Siklus Hidup Proyek
Siklus hidup proyek merupakan inti dari metode DSDM yang terdiri dari 5 (lima) tahapan, yaitu studi kelayakan, studi bisnis, pemodelan fungsional, perancangan, dan penerapan.
a. Studi Kelayakan
Studi kelayakan merupakan studi untuk menilai proyek yang akan dikerjakan apakah sebaiknya proyek yang bersangkutan layak dikerjakan atau sebaiknya ditunda karena belum memenuhi aspek kelayakan. Pada studi kelayakan terdiri dari beberapa aspek yang telah terpenuhi dalam pembuatan SIPELAKOR ini diantaranya :
1) Kelayakan aspek hukum
Penulis menggunakan software yang di dapatkan secara gratis dan secara hukum legal.
2) Kelayakan ekonomi
Dari segi ekonomi sistem informasi ini tidak begitu memerlukan biaya yang besar karena software nya masih bisa diunduh secara bebas di
46 internet. Akan tetapi sisstem ini bisa digunakan dan bermanfaat bagi Kader Posyandu dalam proses pencatatan dan pembuatan laporan. 3) Kelayakan aspek teknis dan teknologi
Berdasarkan hasil wawancara dan observasi kepada kader posyandu Cempaka III maka informasi yang didapat yaitu dalam segi teknologi Posyandu Cempaka III belum tersedianya komputer secara khusus, namun untuk mengolah data kegiatan Posyandu biasanya menggunakan komputer milik pribadi Ketua Posyandu. SDM yang tersedia dalam mengoperasikan komputer sangan terbatas namun hal ini dapat diatasi dengan mengadakan pelatihan bagi Kader Posyandu agar nantinya dapat mengoperasikan komputer dan menggunakan aplikasi SIPELAKOR ini.
4) Kelayakan aspek manajemen
Manajemen waktu penelitian ini adalah 4 bulan (16 minggu) dari bulan April 2018 sampai dengan bulan Juli 2018. Sedangkan manajemen operasional adalah pembagian wilayah kerja antara penulis sebagai perancang sistem dengan kader Posyandu sebagai sumber pemberi data dan informasi pelayanan Posyandu. Rincian waktu penelitian dapat dilihat pada jadwal implementasi sub bab 4.4. b. Studi Bisnis
Tahap studi bisnis terpusat pada pembuatan kesepakatan antara penulis dan calon pengguna tentang apa yang ingin dibuat dan tersedia dari sistem. Penulis mengadakan pertemuan dengan calon pengguna yang hasilnya diketahui kebutuhan atau keinginan pengguna dari sistem yang
47 akan dirancang. Rincian tahap studi bisnis dapat dilihat pada sub bab 4.2.1.
c. Pemodelan Fungsional
Tahap ini penulis melakukan pemodelan atau perancangan dari sistem yang digunakan agar perancangan sistem informasi lebih terstruktur. Pemodelan yang dilakukan meliputi pemodelan proses, pemodelan data, dan implementasi.
1) Pemodelan proses
Pemodelan proses adalah pemodelan untuk memperlihatkan proses-proses yang dimiliki sistem. Model dalam sistem ini direpresentasikan dengan menggunakan UML. Rincian rancangan diagram ini dapat dilihat pada sub bab 4.2.2 dan 4.2.3.
2) Pemodelan Data
Pemodelan data bertujuan untuk efisiensi penyimpanan, perubahan dan pembacaan data. Pada tahap pemodelan data, penulis menggunakan Entity Reational Diagram (ERD) sebagai relasi antartabel dalam database untuk kemudian dikonversi ke dalam bentuk Logical Record Structure (LRS), Class Diagram, dan Sequence Diagram. Kemudian dirincikan kedalam spesifikasi table. Rincian pada tahap ini dapat dilihat pada sub bab 4.3.1 sampai sub bab 4.3.5
3) Pemodelan Prototype
Pada tahap ini penulis mendesain user interface sistem. Rinciaan pada tahap ini dapat dilihat pada sub bab 4.2.5.
48 d. Perancangan pembuatan Aplikasi
Pada tahap ini penulis melakukan pembuatan aplikasi menggunakan software Adobe Dreamweaver CS3 untuk pengkodean program aplikasi(coding), MySQL sebagai tempat penyimpanan data (database) dengan menggunakan interface phpMyAdmin, dan Mozilla Firefox digunakan untuk menampilkan aplikasi.
e. Penerapan
Pada tahp ini dilakukan konversi dari sistem lama (manual) ke sistem yang baru (terkomputerisasi). Pada saat melakukan tahap penerapan, terdapat spesifikasi hardware dan software agar sistem dapat berjalan dengan baik. Rincian spesifikasi hardware dan software dapat dilihat pada sub bab 4.3.3.
3. Setelah Proyek
Pada tahap ini yaitu tahap pemeliharaan sistem yang telah dirancang agar sistem dapat berjalan secara efektif dan efisien dalam mengolah data-data kegiatan pelayanan posyandu. Pemeliharaan ini nantinya dapat dilakukan dengan memastikan computer yang digunakan terbebas dari virus dan tidak diakses oleh yang tidak berkepentingan.
C. Analisa Sistem Usulan
Setelah penulis melakukan analisis, maka penulis membuat sistem usulan yang dapat membantu memecahkan masalah yang ada pada Posyandu Cempaka III. Sistem usulan ini merupakan sistem informasi berbasis website yang dapat mengolah, menyimpan dan mencari data - data pelayanan Posyandu serta menghasilkan laporan dari kegiatan pelayanan Posyandu yang
49 diberikan kepada pihak pelayanan kesehatan dalam waktu yang cepat dan efektif.
Tahapan kerja dalam sistem usulan ini yaitu : a. Proses posting jadwal Posyandu
Kader memposting jadwal posyandu ke dalam sistem setiap akhir bulan. Orangtua bisa mengakses jadwal posyandu beserta informasi kegiatan yang akan dilaksanakan pada hari tersebut.
b. Proses daftar hadir
Kader dan petugas kesehatnan melakukan absensi ke dalam sistem.ke dalam sistem. Sedangkan daftar hadir balita di rekap dari data balita yang ditimbang.
c. Proses Pencatatan Penimbangan
Kader menginput data penimbangan balita kedalam sistem. Sistem menyimpan data.
d. Proses Pelayanan kesehatan
Petugas Kesehatan menginput data imunisasi, vitamin dan penyuluhan dengan melihat data penimbangan naik atau tidak nya perkembangan balita ke dalam sistem
e. Proses Laporan
Ketua pokja dapat melihat laporan dengan melakukan login ke dalam sistem dan memilih menu laporan serta dapat langsung mencetak laporan . Petugas kesehatan juga dapat melihat laporan dan mencetak laporan.
50
4.1.2 Rancangan Diagram Use Case
1. Diagram Use Case Posting Jadwal Posyandu
Sumber : Hasil Rancangan (2018)
Gambar IV.2. Diagram Use Case Posting Jadwal Posyandu Table IV.1.
Deskripsi Use Case Posting Jadwal Posyandu
Use Case Name Posting Jadwal Posyandu
Requirements Orangtua dapat melihat Jadwal Posyandu Goal Orangtua melihat jadwal posyandu secara
online melalui web
Pre-Conditions Kader telah melakukan login
Kader telah menginput jadwal posyandu Orangtua dapat melihat jadwal posyandu Post-Conditions Jadwal posyandu
Failed end Condition Kader tidak membuat jadwal Orangtua dapat melihat jadwal
Actors Kader dan Orangtua
Main Flow/ Basic Path 1. Kader melakukan login 2. Kader menginput jadwal 3. Orangtua melakukan login 4. Orangtua melihat jadwal
51 2. Diagram Use Case Proses Absensi
Sumber : Hasil Rancangan (2018)
Gambar IV.3. Diagram Use Case Proses Absensi Tabel IV.2.
Deskripsi Use Case Proses Absensi
Use Case Name Proses Absensi
Requirements Kader dapat melakukan absensi
Petugas kesehatan dapat melakukan absensi Goal Kader dapat melakukan proses absensi secara
online pada web.
Petugas Kesehatan dapat melakukan proses absensi secara online pada web
Pre-Conditions Kader telah melakukan login Petugas telah melakukan login Post-Conditions Data absensi
Failed end Condition Kader tidak melakukan absensi Petugas tidak melakukan absensi
Actors Kader dan Petugas Kesehatan
Main Flow/ Basic Path 1. Kader melakukan login 2. Kader melakukan absensi
3. Petugas kesehatan melakukan login 4. Petugas kesehatan melakukan absensi
52 3. Diagram Use Case Input Data Penimbangan
Sumber : Hasil Rancangan (2018)
Gambar IV.4. Diagram Use Case Input Data Penimbangan Tabel IV.3.
Deskripsi Use Case Input Data Penimbangan
Use Case Name Input Data Penimbangan
Requirements Kader dapat melakukan input data penimbangan
Goal Kader dapat melakukan input data penimbangan secara online pada web. Pre-Conditions Kader telah melakukan login
Post-Conditions Data Penimbangan Bayi
Failed end Condition Kader tidak melakukan input data penimbangan
Actors Kader
Main Flow/ Basic Path 1. Kader melakukan login 2. Kader memilih nama balita
53 4. Diagram Use Case Input Data Pelayanan Kesehatan
Sumber : Hasil Rancangan (2018)
Gambar IV.5. Diagram Use Case Input Data Pelayanan Kesehatan Tabel IV.4.
Deskripsi Use Case Input Data Pelayanan Kesehatan
Use Case Name Input Data Pelayanan Kesehatan
Requirements Kader dapat melakukan input data pelayanan kesehatan
Goal Kader dapat melakukan input data pelayanan kesehatan secara online pada web.
Pre-Conditions Kader telah melakukan login Post-Conditions Data Pelayanan Kesehatan
Failed end Condition Kader tidak melakukan input data pelayanan kesehatan
Actors Petugas Kesehatan
Main Flow/ Basic Path 1. Petugas melakukan login 2. Petugas memilih nama balita 3. Petugas menginput data pelayanan
54 5. Diagram Use Case Lihat Laporan
Sumber : Hasil Rancangan (2018)
Gambar IV.6. Diagram Use Case Lihat laporan Tabel IV.5.
Deskripsi Use Case Lihat Laporan
Use Case Name Lihat laporan
Requirements Kader dapat melihat laporan
Petugas kesehatan dapat melihat laporan Ketua Pokja dapat melihat laporan
Goal Kader dapat melihat laporan secara online pada web.
Pre-Conditions Kader telah melakukan login.
Petugas Kesehatan telah melakukan login. Ketua pokja telah melakukan login.
Post-Conditions Data Laporan kegiatan pelayanan Posyandu Failed end Condition Kader tidak dapat melihat laporan
Petugas kesehatan tidak dapat melihat laporan
Ketua pokja tidak dapat melihat laporan Actors Kader, Petugas kesehatan dan Ketua Pokja Main Flow/ Basic Path 1. User melakukan login
2. User memilih nama laporan 3. User melihat laporan 4. User mencetak laporan
55
4.1.3 Rancangan Diagram Aktivitas
1. Diagram aktivitas user login
Sumber : Hasil Rancangan (2018)
56 2. Diagram aktivitas Absensi Petugas
Sumber : Hasil Rancangan (2018)
57 3. Diagram aktivitas posting jadwal
Sumber : Hasil Rancangan (2018)
58 4. Diagram aktivitas input data penimbangan
Sumber : Hasil Rancangan (2018)

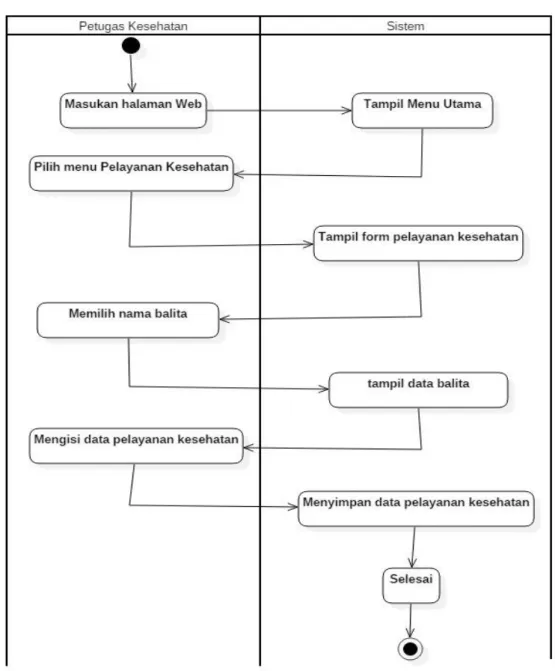

59 5. Diagram Aktivitas Input Data Pelayanan Kesehatan
Sumber : Hasil Rancangan (2018)
60 6. Diagram Aktivitas Orangtua Lihat Grafik
Sumber : Hasil Rancangan (2018)
61
lihat
7. Diagram Aktivitas Laporan
Sumber : Hasil Rancangan (2018)
62 8. Diagram Aktivitas User Logout
Sumber : Hasil Rancangan (2018)
Gambar IV.14. Diagram Aktivitas User Logout 4.1.4 Rancangan Dokumen Usulan
A. Dokumen Masukan Sistem Usulan 1. Form Data Balita
Nama Dokumen : Data Balita Fungsi : Input data balita Sumber : Kader
Tujuan : Petugas kesehatan, Orangtua dan Ketua Posyandu Media : Aplikasi Program
Jumlah : 1 Form
Frekuensi : Saat menambahkan data balita baru lahir Bentuk : Lihat Lampiran C.1
63 2. Form Data Orangtua
Nama Dokumen : Data Orangtua Fungsi : Input data orangtua Sumber : Kader
Tujuan : Kader
Media : Aplikasi Program Jumlah : 1 Form
Frekuensi : Saat menambahkan data orangtua dari balita Bentuk : Lihat Lampiran C.2
3. Form Absen Kader
Nama Dokumen : Data absen kader Fungsi : Input data absen kader Sumber : Kader
Tujuan : Ketua Posyandu Media : Aplikasi Program Jumlah : 1 Form
Bentuk : Lihat Lampiran C.3 4. Form Daftar Hadir Balita
Nama Dokumen : Daftar Hadir Balita
Fungsi : Input data daftar hadir balita Sumber : Kader
Tujuan : Ketua Posyandu dan Petugas Kesehatan Media : Aplikasi Program
64 Bentuk : Lihat Lampiran C.5
5. Form Absen Petugas Kesehatan
Nama Dokumen : Absen petugas kesehatan
Fungsi : Input data absen petugas kesehatan Sumber : Petugas kesehatan
Tujuan : Ketua Pokja Media : Aplikasi Program Jumlah : 1 Form
Bentuk : Lihat Lampiran C.6 6. Form Penimbangan
Nama Dokumen : Data Penimbangan Balita Fungsi : Input data penimbangan balita Sumber : Kader
Tujuan : Petugas Kesehatan dan Orangtua Media : Aplikasi Program
Jumlah : 1 Form
Bentuk : Lihat Lampiran C.7 7. Form Pelayanan Kesehatan
Nama Dokumen : Data Pelayanan Kesehatan Fungsi : Input data pelayanan kesehatan Sumber : Petugas kesehatan
Tujuan : Input data
Media : Aplikasi Program Jumlah : 1 Form
65 Bentuk : Lihat Lampiran C.8
8. Form Jadwal Posyandu
Nama Dokumen : Data Jadwal Posyandu Fungsi : Input data jadwal Sumber : Kader
Tujuan : Orangtua
Media : Aplikasi Program Jumlah : 1 Form
Bentuk : Lihat Lampiran C.9 B. Dokumen Keluaran Sistem Usulan 1. Laporan Data Balita
Nama Dokumen : Laporan Data Balita
Fungsi : Menyimpan data laporan balita Sumber : Sistem
Tujuan : Kader, Ketua Posyandu, Ketua Pokja dan Petugas Kesehatan
Media : Aplikasi Program Jumlah : 1 Form
Bentuk : Lihat Lampiran D.1 2. Laporan Data Imunisasi
Nama Dokumen : Laporan Data Imunisasi
Fungsi : Menyimpan data laporan Imunisasi Sumber : Sistem
66 Media : Aplikasi Program
Jumlah : 1 Form
Bentuk : Lihat Lampiran D.2 3. Laporan Data Vitamin
Nama Dokumen : Laporan Data Vitamin
Fungsi : Menyimpan data laporan Vitamin Sumber : Sistem
Tujuan : Kader, Ketua Posyandu, Ketua Pokja dan Petugas Kesehatan
Media : Aplikasi Program Jumlah : 1 Form
Bentuk : Lihat Lampiran D.3
4. Grafik Perkembangan
Nama Dokumen : Grafik Perkembangan Fungsi : Data Perkembangan Balita Sumber : Sistem
Tujuan : Simpan data Perkembangan Media : Aplikasi Program
Jumlah : 1 Form
Bentuk : Lihat Lampiran D.4 5. Laporan Rekap Absen
Nama Dokumen : Rekap Absensi Kader Fungsi : Rekapan Absensi Kader
67 Sumber : Sistem
Tujuan : Ketua Posyandu, Ketua Pokja dan Petugas Kesehatan Media : Aplikasi Program
Jumlah : 1 Form
Bentuk : Lihat Lampiran D.5 6. Laporan Rekap Daftar Hadir
Nama Dokumen : Rekap Daftar Hadir Fungsi : Rekapan Kehadiran Sumber : Sistem
Tujuan : Ketua Posyandu, Ketua Pokja dan Petugas Kesehatan Media : Aplikasi Program
Jumlah : 1 Form
Bentuk : Lihat Lampiran D.6
4.1.5 Rancangan Prototype
1. Rancangan Menu Login Pengguna
68 2. Rancangan Menu Beranda Admin
Gambar IV.16. Rancangan Menu Beranda Admin
3. Rancangan Menu Data Pengguna
Gambar IV.17. Rancangan Menu Data Pengguna
4. Rancangan Menu Tambah Data Pengguna
69 5. Rancangan Menu Ubah Kata Sandi
Gambar IV.19. Rancangan Menu Ubah Kata Sandi
6. Rancangan Menu Absensi Kader
Gambar IV.20. Rancangan Menu Absensi Kader
7. Rancangan Menu Daftar Hadir Balita
70 8. Rancangan Rekap Daftar Hadir
Gambar IV.22. Rancangan Menu Daftar Hadir Balita
9. Rancangan Menu Data Balita
Gambar IV.23. Rancangan Menu Data Balita
10. Rancangan Menu Tambah Data Balita
71 11. Rancangan Menu Data Orangtua
Gambar IV.25. Rancangan Menu Data Orangtua
12. Rancangan Menu Tambah Data Orangtua
72 13. Rancangan Menu Data Penimbangan
Gambar IV.27. Rancangan Data Penimbangan
14. Rancangan Menu Tambah Data Penimbangan
Gambar IV.28. Rancangan Tambah Data Penimbangan
15. Rancangan Menu Jadwal
73 16. Rancangan Menu Tambah Jadwal
Gambar IV.30. Rancangan Tambah Jadwal
17. Rancangan Menu Pelayanan Kesehatan
Gambar IV.31. Rancangan Menu Pelayanan Kesehatan
18. Rancangan Menu Tambah Pelayanan Kesehatan
74 19. Rancangan Menu Orangtua Lihat Grafik
Gambar IV.33. Rancangan Orangtua Lihat Grafik
20. Rancangan Menu Pilih Laporan
Gambar IV.34. Rancangan Menu Pilih Laporan
21. Rancangan Laporan Data Imunisasi
Gambar IV.35. Rancangan Laporan Data Imunisasi
75 22. Rancangan Laporan Data Vitamin
Gambar IV.36. Rancangan Laporan Data Vitamin
23. Rancangan Laporan Absensi Kader
Gambar IV.37. Rancangan Laporan Absensi Kader
24. Rancangan Laporan Kehadiran Balita
76
4.2. Perancangan Perangkat Lunak 4.2.1 Entity Relationship Diagram (ERD)
Sumber : Hasil Rancangan (2018)
Gambar IV.39. Entity Relation Diagram (ERD) Sistem Usulan
1
M 1
1
1
77
4.2.2 Logical Record Structure (LRS)
Sumber : Hasil Rancangan (2018)
78
4.2.3 Spesifikasi File
1. Spesifikasi Fie Admin Nama File : Admin Akronim : Admin
Fungsi : Untuk menyimpan data admin dan pengguna Tipe File : File Master
Organisasi File : Index Sequential Panjang Record : 120 byte
Akses File : Random Media : Hardisk Kunci Field : id_admin
Tabel IV.6. Spesifikasi File Admin
No Elemen Data Akronim Type Panjang Keterangan
1 Id Admin id_admin Int 10 Primary Key
2 Nama Lengkap nama_lengkap Varchar 30
3 Password Password Varchar 50
79 2. Spesifikasi Fie Jadwal
Nama File : Jadwal Akronim : jadwal
Fungsi : Untuk menyimpan data Jadwal Tipe File : File Transaksi
Organisasi File : Index Sequential Panjang Record : 230 byte
Akses File : Random Media : Hardisk Kunci Field : id_jadwal
Tabel IV.7. Spesifikasi File jadwal
No Elemen Data Akronim Type Panjang Keterangan
1 Id Jadwal id_jadwal Int 10 Primary Key
2 Id Kader id_kader Int 10 Foreign Key
3
Id Petugas Kesehatan
Id_petugas_Kes Int 10 Foreign Key
4 Tanggal Tgl Date
5
Keterangan Pelayanan
80 3. Spesifikasi File Petugas
Nama File : Petugas Akronim : petugas
Fungsi : Untuk menyimpan data Petugas Tipe File : File Master
Organisasi File : Index Sequential Panjang Record : 212 byte
Akses File : Random Media : Hardisk Kunci Field : id_petugas
Tabel IV.8. Spesifikasi File Petugas
No Elemen Data Akronim Type Panjang Keterangan
1
Id Petugas id_petugas Int 10 Primary
Key 2 Nama Petugas nama_petugas Varchar 30
3 Jabatan Jabatan Varchar 20
4 Tempat Dinas tempat_dinas Varchar 20
5 Alamat Alamat String 100
6 No Hp no_hp int 12 7 Pendidikan Terakhir pendidikan_terakhi r Varchar 20
81 4. Spesifikasi File Absensi Petugas
Nama File : Absensi Petugas Akronim : absensi
Fungsi : Untuk menyimpan data absensi Petugas Tipe File : File Transaksi
Organisasi File : Index Sequential Panjang Record : 40 byte
Akses File : Random Media : Hardisk Kunci Field : id_absen
Tabel IV.9.
Spesifikasi File Absensi Petugas
No Elemen Data Akronim Type Panjang Keterangan
1 Id Absen id_absen Int 10 Primary Key
2 Nama Petugas nama_petugas Varchar 10
3 Keterangan Ket Varchar 20
82 5. Spesifikasi File Balita
Nama File : Balita Akronim : balita
Fungsi : Untuk menyimpan data balita Tipe File : File Transaksi
Organisasi File : Index Sequential Panjang Record : 50 byte
Akses File : Random Media : Hardisk Kunci Field : id_balita
Tabel IV.10. Spesifikasi File Balita
No Elemen Data Akronim Type Panjang Keterangan
1 Id Balita id_balita Int 10 Primary Key
2 Id Orangtua id_ortu Int 10 Foreign Key
3 Nama Balita nama_balita Varchar 30
4 Tanggal lahir ttl Date
5
Jenis Kelamin jenis_kelamin Enum(„L‟,‟P ‟)
6 Berat Lahir berat_lahir Double 7 Panjang Lahir Tb_lahir Double 8 Lingkar Kepala lingkar_kepala Double
9
Nomor Akte Lahir
83 6. Spesifikasi File Orangtua
Nama File : Orangtua Akronim : orangtua
Fungsi : Untuk menyimpan data Orangtua Tipe File : File Transaksi
Organisasi File : Index Sequential Panjang Record : 222
Akses File : Random Media : Hardisk Kunci Field : id_ortu
Tabel IV.11. Spesifikasi File Orangtua
No Elemen Data Akronim Type Panjang Keterangan
1 Id Orangtua id_ortu Int 10 Primary Key
2 Nama Ibu nama_ibu Varchar 30
3 Nama Ayah nama_ayah Varchar 30
4 id_Balita id_balita Int 10 Foreign Key
5 Alamat Alamat Varchar 30
6 Pekerjaan Ibu pekerjaan_ibu Varchar 20
7 Pekerjaan Ayah pekerjaan_ibu Varchar 20
8
Pendidikan Ayah
pendidikan_ayah Varchar 20
9 Pendidikan Ibu pendidikan_ibu Varchar 20
10 No Hp no_hp int 12
84 7. Spesifikasi File Pelayanan Kesehatan
Nama File : Pelayanan Kesehatan Akronim : pelayanan_kesehatan
Fungsi : Untuk menyimpan data Pelayanan Kesehatan Tipe File : File Transaksi
Organisasi File : Index Sequential Panjang Record : 51
Akses File : Random Media : Hardisk Kunci Field : id_pelayanan
Tabel IV.12.
Spesifikasi File Pelayanan Kesehatan
No Elemen Data Akronim Type Panja
ng
Keterangan
1 Id Pelayanan id_pelayanan Int 10 Primary Key
2 Id Petugas
Kesehatan
id_petugas Int 10 Foreign Key
3 Id Balita id_balita Int 10 Foreign Key
4 Id Timbang id_timbang Int 10 Foreign Key
5 Jenis Imunisasi jenis_imunisasi Varchar 7
6 Usia wajib
imunisasi
usia_wajib_im double
7 Tanggal Imunisasi tgl_imunisasi Date
8 Jenis Vitamin jenis_vitamin Varchar 4 9 Tanggal Pemberian jadwal_vit Date
85 8. Spesifikasi File Penimbangan
Nama File : Penimbangan Akronim : penimbangan
Fungsi : Untuk menyimpan data penimbangan balita Tipe File : File Transaksi
Organisasi File : Index Sequential Panjang Record : 50
Akses File : Random Media : Hardisk
Kunci Field : id_penimbangan
Tabel IV.13.
Spesifikasi File Penimbangan
No Elemen Data Akronim Type Panjang Keterangan
1 Id Penimbangan id_penimbangan Int 10 Primary Key
2 Id Kader id_kader Int 10 Foreign Key
3 Id Balita id_balita Int 10 Foreign Key
4 Tanggal Timbang tgl_timbang date
5 Umur Balita umur Double
6 Berat Badan Bb Double
7 Tinggi Badan Tb Double
86
4.2.4 Class Diagram
Sumber : Hasil Rancangan (2018)
87
4.2.5 Sequence Diagram
1. Sequence Diagram Login User
Sumber : Hasil Rancangan (2018)
Gambar IV.42. Sequence Diagram Login User
2. Sequence Diagram Absensi Petugas
Sumber : Hasil Rancangan (2018)
88 3. Sequence Diagram Input Data Penimbangan
Sumber : Hasil Rancangan (2018)
Gambar IV.44. Sequence Diagram Input Data Penimbangan
4. Sequence Diagram Input Data Pelayanan Kesehatan
Sumber : Hasil Rancangan (2018)
89 5. Sequence Diagram Lihat Laporan
Sumber : Hasil Rancangan (2018)
Gambar IV.46. Sequence Diagram Lihat Laporan
4.2.6 Spesifikasi Hardware dan Software
Perangkat keras berasal dari kata perangkat dan keras, dalam bahasa
Inggris yaitu Hardware. Hardware itu sendiri berasal dari kata “computer hard-were”. Istilah umum yang sering digunakan untuk hardware adalah mendeskripsikan seluruh elemen elektronik dan mekanik dari komputer, bersamaan dengan peralatan yang digunakan dengan komputer. Perangkat keras pendukung sistem komputerisasi ini adalah sebagai berikut :
A. Spesifikasi Hardware 1. Server
a. CPU
90 2) RAM DDR2 4 GB.
3) Harddisk 500 GB. b. Mouse.
c. Monitor dengan resolusi layar minimum 1024x768. d. Koneksi internet dengan kecepatan 2 Mbps.
e. Mouse. 2. Client
a. CPU.
1) Prcessor Intel® Pentium® 4. 2) RAM DDR2 1 GB.
3) Harddisk b. Mouse. c. Keyboard.
d. Monitor dengan resolusi layar minimum 1024x768. e. Koneksi internet dengan kecepatan 56 Kbps.
B. Spesifikasi Software
Perangkat lunak berasal dari kata dan lunak dalam bahasa inggris yaitu software. Software merupakan komponen dalam data processing sistem yang berupa program-program dat teknik-teknik lain untuk mengontrol sistem. Pada umumnya, istilah umum yang sering digunakan untuk software adalah mendeskripsikan semua macam program yang bisa digunakan pada sistem komputer bersama dengan dokumentasinya yang tergabung. Perangkat lunak yang mendukung pembuatan program aplikasi ini adalah sebagai berikut :
91 1. Server
a. Sistem Operasi : Windows Xp, Windows 7, Windows 8 dan Windows 10
b. Program Design : PHP c. Database : MySQL 2. Client
a. Sistem Operasi : Windows Xp, Windows 7, Windows 8 dan a. Windows 10 b. Program Design : PHP c. Database : MySQL 4.3. Jadwal Implementasi Table IV.14. Jadwal Implementasi No KEGIATAN WAKTU
BULAN I BULAN II BULAN III BULAN IV
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 Persiapan data awal 2 Analisa 3 Desain Sistem 4 Desain Perangkat Lunak 5 Pembuatan & Tes Program 6 Tes Sistem 7 Pelatihan 8 Pembuatan Buku Petunjuk 9 Evaluasi & Operasional
