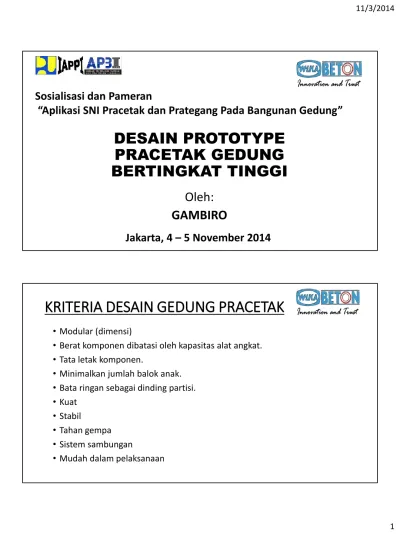

DESAIN PROTOTYPE
PRACETAK GEDUNG
BERTINGKAT TINGGI
Oleh:
GAMBIRO
Sosialisasi dan Pameran
“Aplikasi SNI Pracetak dan Prategang Pada Bangunan Gedung”
Jakarta, 4 – 5 November 2014
KRITERIA DESAIN GEDUNG PRACETAK
•
Modular (dimensi)
•
Berat komponen dibatasi oleh kapasitas alat angkat.
•
Tata letak komponen.
•
Minimalkan jumlah balok anak.
•
Bata ringan sebagai dinding partisi.
•
Kuat
•
Stabil
•
Tahan gempa
•
Sistem sambungan
•
SNI 1726 - 2012 Tata cara perencanaan ketahanan gempa untuk struktur
bangunan gedung dan non gedung
•
SNI 1727 - 2013 Beban Minimum untuk Perancangan Bangunan Gedung
dan Struktur Lain
•
SNI 2847 - 2013 Persyaratan Beton Struktural untuk Bangunan Gedung
•
SNI 7833 - 2012 Tata cara perancangan beton pracetak dan beton
prategang untuk bangunan gedungSNI 7834 - 2012 Metode Uji dan
Kriteria Penerimaan Sistem Struktur Rangka Pemikul Momen Beton
Bertulang Pracetak untuk Bangunan Gedung
•
SNI 7834 - 2012 Metode Uji dan Kriteria Penerimaan Sistem Struktur
Rangka Pemikul Momen Beton Bertulang Pracetak untuk Bangunan
Gedung
Desain Lantai
Sistem lantai konvensional:
•
Cor setempat (t = 120 mm).
•
Plat 2 arah (
two way slab
).
•
Memerlukan
balok
anak
untuk
memperkaku lantai.
•
Memerlukan bekisting dan perancah
yang terpasang kontinu minimal 3 lantai.
•
Memerlukan waktu yang lama untuk
perawatan beton.
•
Tidak dapat menggunakan bentang yang
panjang.
Desain Lantai
Sistem lantai HCS:
•
Dicetak di pabrik dengan kualitas yang lebih
terkontrol dan terjaga.
•
Plat 1 arah (
one way slab
).
•
Tidak
memerlukan
balok
anak
untuk
memperkaku lantai.
•
Tidak memerlukan bekisting dan perancah.
•
Tidak memerlukan waktu yang lama untuk
perawatan beton.
•
Dapat menggunakan bentang yang panjang
sehingga mengurangi balok anak.
•
Mendukung
Green-Concrete
.
•
Bisa
berfungsi
sebagai
Rigid-Diaphragm
melalui interaksi antara sambungan basah
dengan HCS dan balok.
DENAH PENEMPATAN PELAT LANTAI DAN BALOK (Alt. 1)
DENAH PENEMPATAN PELAT LANTAI DAN BALOK (Alt. 2)
DESAIN STRUKTUR BERDASARKAN TAHAPAN
PELAKSANAAN KONSTRUKSI
(Construction Stage)
1. Shoring
a. Balok ditopang oleh perancah.
b. Tidak ada momen saat pelaksanaan.
c. Perencanaan penulangan berdasarkan beban saat layan.
d. Ada pekerjaan pemasangan perancah dan memerlukan
waktu untuk menyetelnya.
DESAIN STRUKTUR BERDASARKAN TAHAPAN
PELAKSANAAN KONSTRUKSI
(Construction Stage)
1. Shoring
2. Unshoring
DESAIN STRUKTUR BERDASARKAN TAHAPAN
PELAKSANAAN KONSTRUKSI
(Construction Stage)
2. Unshoring
a. Balok ditumpu oleh
corbel
pada kedua ujungnya.
b. Terjadi momen saat pelaksanaan (beban mati dan beban
hidup saat konstruksi).
c. Momen pada tumpuan
hanya
berdasarkan beban hidup
dan gempa.
d. Perencanaan penulangan berdasarkan beban saat
konstruksi dan layan.
e. Tidak ada pekerjaan pemasangan perancah.
f. Kegiatan pekerjaan yang lain tidak terganggu oleh
keberadaan perancah.
JOINT SYSTEM
1) FOOTING + COLUMN :
a) Splice Sleeve Method
Column & Column Outline
11/3/2014 PT. Wijaya Karya Beton Tbk 13
DESCRIPTION
• Column to Pile Cap providing by
Column Shoe system
.
• Joint between column and pile
cap using the bolts which were
attached
into
pile
cap
and
connecting with tightening by the
Column Shoe
.
•
Column Shoe
provide the easy
way
to adjusting the verticality
and level of column (it is the
same way to install the steel
column methode)
JOINT SYSTEM
Column & Column Outline1) FOOTING + COLUMN :
b) Column Shoe Method
DETAILING
SPLICE SLEEVE
COLOMN SHOE
11/3/2014 PT. Wijaya Karya Beton Tbk 15
2) COLUMN + Girder (DDC)
Column& Beam Outline
JOINT SYSTEM
2) COLUMN + Girder (DDC)
Column& Beam Outline
JOINT SYSTEM
11/3/2014 PT. Wijaya Karya Beton Tbk 17
Ductile
Column-Beam
Joint
Installation Process
FOUNDATION WORKS
• Pilling works
• Pile Cap works
Install Level 1
• Precast column segment • Precast transversal beam • Precast longitudinal beam • Grouting column sleeve
Install Level 2
• Precast column segment • Precast transversal beam • Precast longitudinal beam • Precast top beam • Grouting column sleeve
Column & Beam Outline
11/3/2014 PT. Wijaya Karya Beton Tbk 19
FOUNDATION WORKS
• Pilling works
• Pile Cap works
Install Level 1
• Precast column segment • Precast transversal beam • Precast longitudinal beam • Grouting column sleeve
Install Level 2
• Precast column segment • Precast transversal beam • Precast longitudinal beam • Precast top beam • Grouting column sleeve
Column & Beam Outline
Installation Process
FOUNDATION WORKS
• Pilling works • Pile Cap works
Install Level 1
• Precast column segment
• Precast transversal beam • Precast longitudinal beam • Grouting column sleeve
Install Level 2
• Precast column segment • Precast transversal beam • Precast longitudinal beam • Precast top beam • Grouting column sleeve
Column & Beam Outline
Installation Process
11/3/2014 PT. Wijaya Karya Beton Tbk 21
FOUNDATION WORKS
• Pilling works • Pile Cap works
Install Level 1
• Precast column segment
• Precast transversal beam
• Precast longitudinal beam
• Grouting column sleeve
Install Level 2
• Precast column segment • Precast transversal beam • Precast longitudinal beam • Precast top beam • Grouting column sleeve
Column & Beam Outline
FOUNDATION WORKS
• Pilling works • Pile Cap works
Install Level 1
• Precast column segment
• Precast transversal beam
• Precast longitudinal beam
• Grouting column sleeve
Install Level 2
• Precast column segment • Precast transversal beam • Precast longitudinal beam • Precast top beam • Grouting column sleeve
Column & Beam Outline
Installation Process
11/3/2014 PT. Wijaya Karya Beton Tbk 23
FOUNDATION WORKS
• Pilling works • Pile Cap works
Install Level 1
• Precast column segment
• Precast transversal beam • Precast longitudinal beam
• Grouting column sleeve
Install Level 2
• Precast column segment • Precast transversal beam • Precast longitudinal beam • Precast top beam • Grouting column sleeve
Column & Beam Outline
Installation Process
FOUNDATION WORKS
• Pilling works • Pile Cap works
Install Level 1
• Precast column segment
• Precast transversal beam • Precast longitudinal beam • Grouting column sleeve
Install Level 2
• Precast column segment
• Precast transversal beam • Precast longitudinal beam • Precast top beam • Grouting column sleeve
Column & Beam Outline
Installation Process
11/3/2014 PT. Wijaya Karya Beton Tbk 25
FOUNDATION WORKS
• Pilling works • Pile Cap works
Install Level 1
• Precast column segment
• Precast transversal beam • Precast longitudinal beam • Grouting column sleeve
Install Level 2
• Precast column segment
• Precast transversal beam • Precast longitudinal beam
• Precast top beam • Grouting column sleeve
Column & Beam Outline
FOUNDATION WORKS
• Pilling works • Pile Cap works
Install Level 1
• Precast column segment
• Precast transversal beam • Precast longitudinal beam • Grouting column sleeve
Install Level 2
• Precast column segment • Precast transversal beam • Precast longitudinal beam
• Precast top beam
• Grouting column sleeve
Column & Beam Outline
Installation Process
11/3/2014 PT. Wijaya Karya Beton Tbk 27
FOUNDATION WORKS
• Pilling works • Pile Cap works
Install Level 1
• Precast column segment
• Precast transversal beam • Precast longitudinal beam • Grouting column sleeve
Install Level 2
• Precast column segment • Precast transversal beam • Precast longitudinal beam • Precast top beam
• Grouting column sleeve
Column & Beam Outline
Installation Process
THANK YOU
