Indone
sia

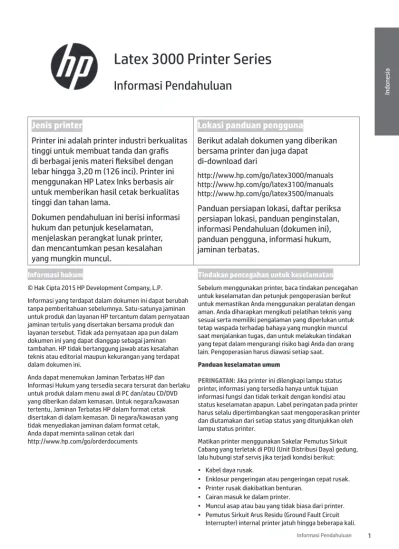

Jenis printer
Printer ini adalah printer industri berkualitas
tinggi untuk membuat tanda dan grafis
di berbagai jenis materi fleksibel dengan
lebar hingga 3,20 m (126 inci). Printer ini
menggunakan HP Latex Inks berbasis air
untuk memberikan hasil cetak berkualitas
tinggi dan tahan lama.
Dokumen pendahuluan ini berisi informasi
hukum dan petunjuk keselamatan,
menjelaskan perangkat lunak printer,
dan mencantumkan pesan kesalahan
yang mungkin muncul.
Lokasi panduan pengguna
Berikut adalah dokumen yang diberikan
bersama printer dan juga dapat
di-download dari
http://www.hp.com/go/latex3000/manuals
http://www.hp.com/go/latex3100/manuals
http://www.hp.com/go/latex3500/manuals
Panduan persiapan lokasi, daftar periksa
persiapan lokasi, panduan penginstalan,
informasi Pendahuluan (dokumen ini),
panduan pengguna, informasi hukum,
jaminan terbatas.
Informasi hukum
© Hak Cipta 2015 HP Development Company, L.P. Informasi yang terdapat dalam dokumen ini dapat berubah tanpa pemberitahuan sebelumnya. Satu-satunya jaminan untuk produk dan layanan HP tercantum dalam pernyataan jaminan tertulis yang disertakan bersama produk dan layanan tersebut. Tidak ada pernyataan apa pun dalam dokumen ini yang dapat dianggap sebagai jaminan tambahan. HP tidak bertanggung jawab atas kesalahan teknis atau editorial maupun kekurangan yang terdapat dalam dokumen ini.
Anda dapat menemukan Jaminan Terbatas HP dan Informasi Hukum yang tersedia secara tersurat dan berlaku untuk produk dalam menu awal di PC dan/atau CD/DVD yang diberikan dalam kemasan. Untuk negara/kawasan tertentu, Jaminan Terbatas HP dalam format cetak disertakan di dalam kemasan. Di negara/kawasan yang tidak menyediakan jaminan dalam format cetak, Anda dapat meminta salinan cetak dari http://www.hp.com/go/orderdocuments
Tindakan pencegahan untuk keselamatan
Sebelum menggunakan printer, baca tindakan pencegahan untuk keselamatan dan petunjuk pengoperasian berikut untuk memastikan Anda menggunakan peralatan dengan aman. Anda diharapkan mengikuti pelatihan teknis yang sesuai serta memiliki pengalaman yang diperlukan untuk tetap waspada terhadap bahaya yang mungkin muncul saat menjalankan tugas, dan untuk melakukan tindakan yang tepat dalam mengurangi risiko bagi Anda dan orang lain. Pengoperasian harus diawasi setiap saat. Panduan keselamatan umumPERINGATAN: Jika printer ini dilengkapi lampu status
printer, informasi yang tersedia hanya untuk tujuan informasi fungsi dan tidak terkait dengan kondisi atau status keselamatan apapun. Label peringatan pada printer harus selalu dipertimbangkan saat mengoperasikan printer dan diutamakan dari setiap status yang ditunjukkan oleh lampu status printer.
Matikan printer menggunakan Sakelar Pemutus Sirkuit Cabang yang terletak di PDU (Unit Distribusi Daya) gedung, lalu hubungi staf servis jika terjadi kondisi berikut: • Kabel daya rusak.
• Enklosur pengeringan atau pengeringan cepat rusak. • Printer rusak diakibatkan benturan.
• Cairan masuk ke dalam printer.
• Muncul asap atau bau yang tidak biasa dari printer.
Latex 3000 Printer Series
Indone
sia
• Sekring putus.
• Printer tidak beroperasi secara normal.
• Terjadi kerusakan mekanis atau enklosur/penutup apa pun.
Matikan printer menggunakan Pemutus Sirkuit Cabang dalam kondisi berikut: • Sewaktu terjadi badai
• Listrik mati
Lakukan tindakan dengan hati-hati dalam zona bertanda label peringatan. Bahaya sengatan listrik
Peringatan: Sirkuit internal, modul pengeringan dan pengeringan cepat, serta selimut termal penghilang uap beroperasi pada tingkat tegangan berbahaya yang dapat mengakibatkan kematian atau cedera parah.
Matikan printer menggunakan Sakelar Pemutus Sirkuit Cabang di PDU (Unit Distribusi Daya) gedung sebelum memperbaiki printer. Printer harus tersambung untuk diarde hanya ke stopkontak utama.
Untuk menghindari risiko sengatan listrik:
• Jangan coba bongkar modul pengeringan dan pengeringan cepat, selimut termal penghilang uap, atau e-kabinet kecuali saat tugas pemeliharaan perangkat keras berlangsung. Jika demikian, ikuti petunjuk dengan benar. • Jangan lepaskan konektor atau jangan buka penutup sistem lain yang tertutup.
• Jangan masukkan benda melalui slot di printer.
• Uji fungsi RCCB (Pemutus Sirkuit Arus Residu) setiap tahun (lihat prosedur di bawah ini).
Catatan: Sekring yang putus mungkin menunjukkan gangguan fungsi sirkuit listrik di bagian dalam sistem. Hubungi staf servis resmi dan jangan coba mengganti sekring.
Memeriksa fungsi RCCB (Pemutus Sirkuit Arus Residu)
Sesuai dengan rekomendasi RCCB (Pemutus Sirkuit Arus Residu) standar, RCCB sebaiknya diuji setiap tahun. Berikut adalah prosedur pengujiannya:
1. Matikan komputer internal menggunakan tombol Shutdown (Matikan) di Internal Print Server (Server Cetak Internal) (atau pilih Printer tools (Alat bantu printer) > Power options (Pilihan daya) > Shutdown (Matikan) di Print Care (Pemeliharaan Pencetakan)). Jangan matikan printer dari sakelar utama atau pemutus arus. Perhatian: Proses penonaktifan ini memerlukan beberapa saat untuk selesai. Tunggu hingga lampu hijau Power Enabled (Daya Diaktifkan) mati sebelum melanjutkan.
2. Setelah komputer dimatikan, pastikan RCCB telah berfungsi sebagaimana mestinya dengan menekan tombol uji. • Jika RCCB tidak berjalan saat tombol uji ditekan, hal ini menunjukkan bahwa komponen tersebut rusak. RCCB harus
diganti untuk keselamatan; hubungi staf perwakilan layanan untuk melepaskan dan memasang kembali RCCB. • Jika RCCB berjalan, hal ini menunjukkan bahwa komponen tersebut berfungsi dengan benar; atur ulang RCCB ke
status normalnya. Bahaya api
Subsistem pengeringan dan pengeringan cepat, serta selimut termal penghilang uap pada printer beroperasi pada suhu tinggi. Hubungi staf servis resmi jika Pemutus Sirkuit Arus Residu (Ground Fault Circuit Interrupter) internal printer jatuh hingga beberapa kali. Untuk menghindari risiko kebakaran, lakukan tindakan pencegahan berikut:
• Gunakan tegangan catu daya yang tertera pada pelat nama.
• Sambungkan kabel daya ke jalur khusus, masing-masing dilindungi sakelar pemutus arus cabang sesuai dengan informasi yang dijelaskan dalam dokumentasi Persiapan Lokasi.
• Jangan masukkan benda melalui slot di printer.
• Pastikan tidak ada cairan yang tumpah ke printer. Setelah membersihkan, pastikan semua komponen telah kering sebelum menggunakan printer kembali.
• Jangan gunakan produk aerosol yang mengandung gas mudah terbakar di dalam atau sekitar printer. Jangan operasikan printer di lingkungan yang mudah memicu terjadinya ledakan.
• Jangan blokir atau jangan tutup celah pada printer.
• Jangan coba memodifikasi modul pengeringan atau pengeringan cepat, selimut termal penghilang uap, atau e-kabinet. • Pastikan suhu pengoperasian media tidak melebihi suhu yang disarankan produsen. Jika informasi ini tidak tersedia,
Indone
sia
• Jangan masukkan media dengan suhu yang mudah terbakar di bawah 250°C (482°F). Lihat catatan di bawah ini. Jauhkan media dari sumber api apa pun.
Catatan: Metode pengujian berdasarkan pada EN ISO 6942:2002; Evaluasi materi dan perakitan materi bila dipaparkan pada sumber panas yang memancar, metode B. Kondisi pengujian, untuk menentukan suhu saat media mulai terbakar (baik berupa nyala api maupun percikan api) adalah: Kepadatan fluks panas: 30 kW/m2, kalorimeter Copper, termokopel jenis K.
• Pemeliharaan yang benar dan komponen habis pakai HP asli diperlukan untuk memastikan bahwa printer beroperasi dengan aman sebagaimana mestinya. Penggunaan komponen habis pakai non-HP (busa, filter, gulungan pembersih printhead, dan tinta) mungkin menimbulkan risiko kebakaran.
• Dukungan array, sinar, dan enklosur LED dapat mencapai suhu tinggi. Untuk menghindari risiko kebakaran, lakukan tindakan pencegahan berikut:
-Lakukan tindakan dengan hati-hati dalam zona bertanda label peringatan.
-Jangan letakkan benda apapun yang menutupi dukungan array, sinar, dan enklosur LED.
-Pastikan tidak ada cairan yang tumpah ke aksesori. Setelah dibersihkan, pastikan semua komponen telah kering sebelum Anda menggunakan printer.
-Jangan coba memodifikasi dukungan array, sinar, dan enklosur LED; Bahaya Panas
Subsistem pengeringan dan pengeringan cepat pada printer beroperasi pada suhu tinggi dan dapat menyebabkan luka bakar jika disentuh. Dukungan array (opsional), sinar, dan enklosur LED dapat mencapai suhu tinggi. Untuk menghindari risiko luka bakar, lakukan tindakan pencegahan berikut:
• Jangan sentuh enklosur internal modul pengeringan dan pengeringan cepat printer serta selimut termal penghilang uap.
• Hati-hati saat mengakses jalur media.
• Lakukan tindakan dengan hati-hati dalam zona bertanda label peringatan.
• Jangan letakkan benda apapun yang menutupi dukungan array, sinar, dan enklosur LED. • Jangan coba memodifikasi dukungan array, sinar, dan enklosur LED;
• Jangan lupa biarkan printer dingin sebelum menjalankan operasi pemeliharaan tertentu. Bahaya mekanis
Printer memiliki komponen bergerak yang dapat menyebabkan cedera. Agar tidak terjadi cedera, lakukan tindakan pencegahan berikut saat bekerja di dekat printer dan slitter in-line (opsional):
• Jauhkan pakaian dan semua anggota tubuh dari komponen printer yang bergerak. • Jangan kenakan kalung, gelang, atau benda lain yang menggantung.
• Jika rambut Anda panjang, coba ikat agar tidak tersangkut ke printer.
• Pastikan lengan pakaian atau sarung tangan tidak tersangkut di komponen printer yang bergerak. • Jangan berdiri di dekat kipas karena dapat menyebabkan cedera dan mempengaruhi kualitas cetak
(karena menghalangi aliran udara).
• Jangan sentuh roda gigi atau gulungan yang bergerak selama pencetakan berlangsung. • Jangan operasikan printer dengan penutup terbuka.
• Jangan sentuh slitter in-line saat pencetakan berlangsung.
• Tangani slitter in-line dengan hati-hati dan simpan dengan aman dalam kotak bila tidak digunakan bersama printer. • Risiko jari terpotong! Hapus instalan Slitter in-line bila memanipulasi modul pengeringan cepat atau mengakses
jalur media. Bahaya radiasi cahaya
Radiasi IR (inframerah) terpancar dari modul pengering. Enklosur pengering membatasi radiasi sesuai persyaratan grup pengecualian dari IEC 62471:2006, Keselamatan fotobiologi lampu dan sistem lampu. Namun, Anda disarankan agar tidak melihat langsung ke arah lampu saat lampu menyala. Jangan modifikasi enklosur pengering.
Alat bantu penyelarasan untuk dukungan pemusatan Dua gulungan menggunakan kelas Laser > I sesuai dengan batas yang memenuhi persyaratan CE dan FDA, serta memiliki label peringatan laser. Sebaiknya jangan lihat langsung ke arah sinar laser.
Radiasi UV dapat dipancarkan dari array LED sesuai dengan persyaratan grup pengecualian IEC 62471:2006 Keselamatan fotobiologi lampu dan sistem lampu. Namun, sebaiknya jangan lihat langsung dalam waktu lama ke arah lampu LED output saat menyala.
Indone
sia
Bahaya media berat
Tindakan khusus harus dilakukan untuk menghindari cedera saat menangani media berat.
• Gulungan media berat harus selalu ditangani minimal oleh dua orang. Lakukan dengan hati-hati agar tidak terjadi cedera atau ketegangan pada punggung.
• Selalu gunakan forklift, truk pengangkut, atau peralatan lainnya untuk mengangkat media. Printer dirancang untuk kompatibel dengan sebagian besar perangkat tersebut.
• Selalu gunakan peralatan pelindung diri, termasuk sepatu bot dan sarung tangan. Penanganan tinta dan kondensasi
HP menyarankan agar Anda mengenakan sarung tangan saat menangani komponen sistem tinta dan kondensasi.
Perangkat lunak printer
HP Internal Print Server (HP Server Cetak Internal) yang diberikan bersama printer dan telah terinstal di komputer internal printer. Menampilkan peringatan printer dan ringkasan status printer, mengelola tugas cetak, dan harus digunakan untuk berinteraksi dengan printer dengan berbagai cara.
Program HP Print Care diberikan bersama printer dan telah terinstal di komputer internal printer. Program tersebut menampilkan status printer dan riwayat secara rinci, serta membantu Anda memelihara printer dan mengatasi masalah yang mungkin terjadi.
RIP (Raster Image Processor) harus berjalan di komputer lain; RIP tidak dapat diinstal di komputer internal printer karena tidak disertakan bersama printer, dan dijual terpisah.
Pesan Printer
Terkadang Anda mungkin melihat pesan seperti berikut dalam jendela Server Cetak Internal. Terdapat dua jenis: pesan teks, yang lebih informatif, dan pesan berisi kode numerik, yang berarti bahwa printer telah mendeteksi masalah atau kegagalan fungsi. Bila salah satu pesan berikut ditampilkan, ikuti petunjuk yang disediakan oleh printer, lalu lihat tabel di bawah ini. Jika tidak yakin dengan respons yang tepat, atau jika Anda telah mengikuti saran yang diberikan namun masalah terus berlanjut, hubungi staf servis.
Pesan atau kode Saran
Kartrid [warna] telah kedaluwarsa Ganti kartrid. Kartrid [warna] berubah Ganti kartrid.
Kartrid tinta [warna] hampir habis Kartrid harus segera diganti. Kartrid [warna] tidak ada Pasang kartrid yang benar.
Kartrid tinta [warna] bukan HP Sebaiknya pasang kartrid HP untuk performa terbaik. Kartrid tinta [warna] habis Ganti kartrid.
Printhead [warna] tidak ada Masukkan printhead yang benar. Masa jaminan printhead {warna}
telah berakhir Masa jaminan printhead telah berakhir karena jangka waktu penggunaannya, karena volume tinta yang digunakan, atau karena tinta non-HP telah digunakan pada sistem. Lihat dokumen jaminan terbatas.
An error has occurred in printhead detection [Terjadi kesalahan pada pendeteksian printhead]
Keluarkan printhead, bersihkan tinta dari konektor listrik printhead (jangan coba membersihkan nosel), kemudian masukkan kembali printhead.
Memeriksa sistem file Setelah penonaktifan kotor, printer akan melakukan pemeriksaan sistem file, yang akan berlangsung selama beberapa menit.
Memeriksa printer Printer telah menyelesaikan pemeriksaan dan siklus pendinginan setelah menyelesaikan tugas.
Indone
sia
Pesan atau kode Saran
Gulungan pembersih macet Buka Internal Print Server (Server Cetak Internal), pilih menu Ink System (Sistem Tinta), lalu pilih Check cleaner roll (Periksa gulungan pembersih). Tarik unit gulungan pembersih printhead hingga keluar, naikkan roda penjepit, putar gulungan ke depan secara manual, kemudian turunkan roda penjepit dan dorong kembali unit ke printer.
Kalibrasi warna dibatalkan karena
terjadi kesalahan pemindaian Tabel kalibrasi warna gagal dipindai dengan media saat ini.
Menyambungkan Internal Print Server (Server Cetak Internal) tidak dapat mendeteksi printer. Menyambungkan printer, tunggu Internal Print Server (Server Cetak Internal) menghidupkan printer. Disconnected [Tidak tersambung] Printer mati atau tidak terdeteksi.
Tindakan lanjutan peningkatan
kemampuan FW Pembaruan firmware dijalankan.
Pengeringan tinta Printer mengeringkan hasil cetak terakhir tugas setelah mencetaknya. Sistem tintaInk system not ready
to print [Sistem tinta belum siap mencetak]
Tunggu sebentar. Jika fungsi printer belum juga pulih, jalankan ulang.
Job canceled due to lack of data received from the IPS [Tugas dibatalkan karena data yang diterima dari IPS kurang]
Jika masalah berlanjut, periksa konfigurasi komputer Internal Print Server (Server Cetak Internal).
Line sensor calib. error: substrate too small [Kalibrasi sensor garis salah: media terlalu kecil]
Masukkan media yang lebih besar.
Low cleaner roll [Gulungan
pembersih hampir habis] Gulungan pembersih printhead perlu segera diganti. Lower lever [Turunkan tuas] Turunkan tuas penekan media.
Maintenance #N advised. Please contact HP [Disarankan pemeliharaan #N. Hubungi HP]
Sebaiknya hubungi staf servis Anda.
No substrate loaded [Tidak ada
media yang dimasukkan] Masukkan media.
Tutup sensor keselamatan Sirkuit keselamatan yang terbuka telah terdeteksi, dan harus ditutup agar tugas dapat dilanjutkan.
Tekan tombol peringatan Tekan tombol biru yang berkedip untuk menyelesaikan prosedur pengaktifan printer.
Lepas tombol berhenti darurat Tombol darurat telah ditekan dan harus dilepas agar tugas dapat dilanjutkan. Bersiap untuk mencetak Printer akan menjalankan pemeriksaan dan pemanasan sebelum mencetak. Printer cannot carry on printing
[Printer tidak dapat melanjutkan pencetakan]
Pastikan catu daya 3 fase berfungsi dan suhu di sekitar berada dalam kisaran normal. Masalah ini juga dapat terjadi karena lubang di media, penggunaan media transparan atau mengkilap, atau sensor suhu yang kotor maupun rusak. Printer cannot cool down
[Printer tidak dapat mendingin] Jika suhu di sekitar berada dalam kisaran normal, masalah ini mungkin terjadi karena media dikeluarkan terlalu cepat setelah dicetak. Biarkan media berada di dalam printer hingga suhu kembali normal setelah pencetakan.
Printer cannot warm up
Indone
sia
Pesan atau kode Saran
Printhead tidak selaras Selaraskan printhead. Penggantian printhead belum
selesai. Proses penggantian printhead gagal. Pencetakan Printer mencetak.
Siap Printer tidak siap menerima dan mencetak tugas. Remove {color} printhead
[Keluarkan printhead {warna}] Keluarkan printhead. Replace {color} cartridge
[Ganti kartrid {warna}] Ganti kartrid. Replace {color} printhead
[Ganti printhead {warna}] Ganti printhead. Replace aerosol filter
[Ganti penyaring aerosol] Ganti kedua penyaring aerosol. Reseat {color} cartridge
[Pasang kembali kartrid {warna}] Pasang kembali kartrid. Reseat {color} printhead
[Pasang kembali printhead {warna}] Pasang kembali printhead. Select substrate name in the IPS
[Pilih nama media di IPS] Pilih nama media yang dimasukkan ke Internal Print Server (Server Cetak Internal). Memulai Printer terdeteksi saat proses pengaktifan.
Substrate jam: remove substrate
[Media macet: keluarkan media] Lepas semua media dari printer (lihat panduan pengguna). Media mungkin terlepas dari
penggulung belakang atau halaman terselip terdeteksi. Media akan dikeluarkan.
Lihat panduan pengguna.
Kesalahan sistem Printer mengalami kesalahan sistem. Pada jendela peringatan, Anda akan melihat kode numerik kesalahan sistem.
Very low cleaner roll [Gulungan
pembersih benar-benar hampir habis] Gulungan pembersih printhead benar-benar perlu segera diganti.
10.04.XX:YY Terjadi masalah dengan sekring e-kabinet. Anda mungkin harus menjalankan diagnostik subsistem untuk memastikan penggantian sekring diperlukan. 10.06.09:40 Penghentian darurat dan/atau peringatan keselamatan telah diaktifkan.
Pastikan penghentian darurat tidak diaktifkan. Jika masalah berlanjut, jalankan diagnostik untuk mengetahui masalah.
51.01.00:92 Jendela utama terbuka. Tutup jendela untuk melanjutkan pencetakan. Jika masalah berlanjut, jalankan diagnostik untuk mengetahui masalah. 51.02.00:92 Penutup depan terbuka. Pasang penutup depan untuk melanjutkan pencetakan.
Jika masalah berlanjut, jalankan diagnostik untuk mengetahui masalah. 51.03.00:92 Meja pengisian tidak tertutup. Tutup meja pengisian untuk melanjutkan
pencetakan. Jika masalah berlanjut, jalankan diagnostik untuk mengetahui masalah.
51.04.00:92 Penghentian darurat dan/atau peringatan keselamatan telah diaktifkan. Pastikan penghentian darurat tidak diaktifkan. Jika masalah berlanjut, jalankan diagnostik untuk mengetahui masalah.
Indone
sia
Pesan atau kode Saran
86.01.00:01 Gerakan rel gagal. Pastikan aktivitas pemeliharaan rutin selalu dijalani, lalu jalankan Reinitialize Carriage (Inisialisasi Ulang Rel) dari Internal Print Server (Server Cetak Internal). Jalankan juga proses pembersihan rel.
86.04.00:08 Kemungkinan kemacetan sumbu pemindaian terdeteksi. Pastikan jalur media dan perbaikan benar-benar bersih dan tidak terhalang, lalu jalankan
Reinitialize Carriage (Inisialisasi Ulang Rel) dari Internal Print Server
(Server Cetak Internal). Jika masalah berlanjut, jalankan diagnostik subsistem, lalu hubungi staf servis Anda.
Tabel di atas berisi kode numerik yang terpenting. Jika Anda menerima kode kesalahan yang tidak tercantum dalam tabel, ikuti petunjuk dalam pesan.
HP Latex 3000 Printer Series (Dalam RMN:BCLAA-1301)
Spesifikasi
Daya 11kW
Frekuensi 50/60 Hz
3∅ ~Tegangan AC 220 − 240/380 − 415 V Arus Maksimal 56 A/35 A
1∅ ~Tegangan AC 240 V
