Staff Site Universitas Negeri Yogyakarta IJC2007.

10

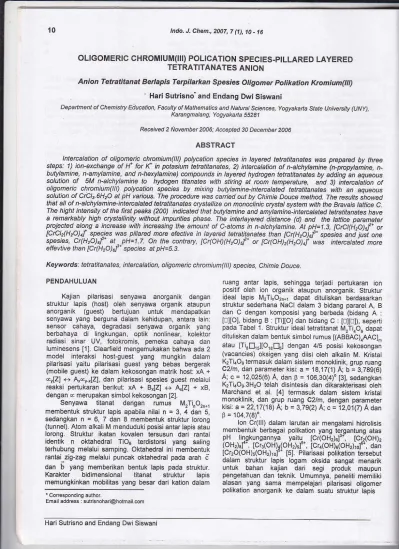

Indo. J. Chem.,21o7,7 (1),10 - 16

oLtcoMERtc

cHRoMtuM(

t)

poltcATroN

spEctEs_ptLLARED

LAYERED

TETRATITANATES

ANION

Anion

Tetratitanat Berlapis Terpilarkan

Spesies

Oligomer

potikation Kromium(

t)

'

Hari

Sutrisno'and

Endang Dwi

Siswani

Depalnent ôf Chenistry Eaucêtion, Facuvaf Mathematics and Naturaj Scjences, yagyakafta _State lJnjveÊity (UNy),

Karan g m at an g, yagyaka ft a 55281

ReÇeived 2 Novenber 2006: Accepted 3A Decenber 2A06

ABSTRACT

lntercalatian

of

oligomeic chrcmium(lll) polycation species in layercd têtfttitanates was prepared by thrce steps: 1) ian-exchange of

H'fot

I(

in potasiun tetratiknates, 2) intercatatjon _{of atchylanine lpropylanine,}

n-butylanine, n-amylamine, and n-hexylamine) compounds in layered hydrcgen tetratitanates by adding an aqueous salution

af

5M n-alchylamine

to

hydogen titanates with stiring at

rcon

temperaturc, and

3)

iitercatation

of

oligomeic

chrcmium(lll) polycation speêies

by

mixing butylamine-intercatated tetratitanates with

an

aqueous soluton of CrCl3.6HrO at pH vaÉous. The prcceilurc was carried out by Chimie Douce method. The results showed

that all of n-alchyianine-intercalated tetratitanates crystallize on monoclinic crystal system with the Brcvais laftice C.

The hight intênsity of the fiÆt peaks (200) indicated that bulylamine and amylamine-intercatated tetratitanates have

a renarkably high crysta inity without

inpuities

phase. The interlayercd dislance (d)

and

the lattice paameter

projected along a increase with increasing the âmount

of

C-atoms in n-alchylanine. At pH=1.3,

tctat(H,O),f,

or

[ctclrlHro),1

spec/es was pillèrcd

moê

etective in tayered tetratitanates

tian

tc4Hrai;f'

"p"siês

ara

lrsl

one

spes/es.

Cr{H.o)l'

at _^pH=1.7. On lne contrcry

[C4OH)tHrO)if' at

tc4aH)lHrA)al

was

inêrcatêtèd morc effevltve _{han [cttH?o)6Ï-} specres atpH=5.3.

Kewotds:

tetratitanates, intercalation, ofigomeic chramiun(lll) species, Chimie Dauce.

'Corespondlng a!thor.

Emâil âddress : sulrisnohari@holm ai com

ruang

antar

lapis, sehinggâ

ierjadi

pertukaran ion

positlf oleh

ion

organik ataupun anorganik. Struktur

idea

lapis

l\,4rTiiorn,r dapat dituliskan berdasârkan

struktur sederhana NaCl dalam 3 bidang pârarel A, B dan

C

dengan komposisi yang berbeda (bidang

A

j

I!-]llol, bidang

B:

[Ti][O] dan bidang

C:

_{[D][û]), seperti}

pada Tabel 1. Struklur ideal letratitanat MrTiaOs dapat dituliskan dalam bentuk simbol rumus [(ABBAC)aAAô],

atau [].tr,"1[O,utr5J dengan

4/5

posisi _kekosongan (vacêncies) oksigèn yang diisi ojeh atkalin M. Kristat

lçTiaoe termasuk dalam sistem monoklinik, grup rlang

C2lm, dan parameter kisi: a = 18,17(1) Â; b = 3,789(6)

A; _{c =} 12,025(6) Â, dan

I

= 106,30(4)0 _[3], sedangkan KrTi4Or.3HrO telah disintesis dan dikarakterisasi oleh

Marchand

et al.

l4l

lermâsuk dalam sistem kristai

monoklinik, dan grup ruang C2ln1, dengan paÉmeter kisi:

a=

22,17(18) A,

b=

3,79(2) A;

c=12,0i(7)Adan

Ê = 104,7(8)".

lon

C(lll)

dalam larutan âir mengalami hidrotisis

membenrJk berbâgai polikâtior yang te,rgântung êtas

pH

|ngkJngannya

ya.tL

lC(OHr)61",

ICr,{OH),

(oHtsl"'.

[cr!(oH)a(oHt,]5'.

_{[cr.(oH)6roHr10]6-, dan}

ICrrO(OH)5(OHr1ol5. [5]. Pitarisasi potikation tèrsebut

dalam struktur

lapis

logam oksida sangat menarik

untuk bahan kajian

dari segi

produk

mêupun

pengetahuan dan leknik. LJmumnya, penetiti memitiki

alasan

yang sama

mempelâjari pilarisasi oligomer polikation anorganjk

ke

dalam suatu skuktur lapis

PENDAHULUAN

Kajian

pilarisasi senyawa anorganik

dengên

struktur

lapis

(host)

oleh

senyêwa organik ata!pun

anorganik (guest) bertujuan

untuk

mendapatkân

senyawa yang berguna dalam kehidupan, antara lain:

sensor

cahaya, degradasi

senyawa

organik

yang

berbahaya

di

lingkungan,

optik

nonlinear, kolektor

radiasi

sinar UV,

fotokromis, pemeka cahaya dan

luminesens I1l. Clearfleld mengemukakan bahwa ada 2

model

interaksi

host-guest

yang

mungkin

dâlarn

pilarisasi

yaitu

pilarisasi _{guest yang bebas bergerak} (mobile guest) ke dalam kekosongan matrik

hosl

xA +

ûyIZ) <>

N\

"Izl,

dan pilarisasi spesies guest melarui

rcaksi pe.tukaran

berikut xA

+

B,[Z]

ê

&[Z] +

xB, dengan

d

mer!pakan simbol kekosongan [2].

Senyawa

titanat

dengan

rumus

MrTinorn*1

membenluk skuktur lapis apabila nilai n

=

3,

4

dan 5,

sedangkan

n =

6,

7

dan

I

membentuk struktur lorcng

(t!nnel). Atom alkali lvl menduduki posisi antar lapis atau

lorong. Struktur

ikatan

kovalen tersusun

dari

rantai

identik

n

oktahedral

TiOô

terdistorsi

yang

saling

terhubung melalul samping. Oktahedral ini membentuk

rantai zig-zag melâlui puncak oktahedral pada arah d

dan

b

yang membeikân bentuk lapis pada struktur.

Karakter

bidimensional

titanat struktur

lapis

memungkinkan rnobilitâs yang besar dari kation dalam
