LAMPIRAN
Lampiran 1. Flowchart pelaksanaan penelitian
Mulai
Dipasang pulley dan v-belt yang sesuai
Ditimbang kelapa parut sebanyak 2 kg
Dihidupkan mesin pemeras santan sistem screw press
Dimasukkan kelapa perut kedalam hooper
Dicatat waktu pemerasan
Ditampung santan dan ampas secara terpisah
Diulangi perlakuan sebanyak 5 kali dengan dengan rasio diameter puli yang berbeda
Pengukuran diameter: 1. Kapasitas efektif alat 2. Rendemen
3. Persentase bahan tertinggal
Lampiran 2. Analisis kebutuhan daya
1. Menghitung daya untuk memutar ulir (Pulir
- Menghitung kecepatan poros (V
)
poros
Dik :
)
Diameter rata-rata poros (dm
Jari-jari poros (r) : 0,035 m
Dit : Kecepatan poros (Vporos
Penyelesaian :
)?
- Menghitung gaya untuk memutar ulir (Fulir
Dik :
)
Diameter rata-rata screw (dm
Dit :
): 10 cm
Gaya untuk memutar ulir (Fulir
Penyelesaian:
)?
Sudut kemiringan ulir
∝ = arc tan [ P
- Menghitung Torsi (T = 3438 N
ulir
Dik :
)
Gaya memutar ulir (Fulir)
Gaya untuk memeras parutan kelapa : 15 N : 3438 N
Diameter rata-rata screw (dm
Dit :
) : 10 cm
Torsi ulir (Tulir
Penyelesaian:
- Menghitung daya untuk memutar ulir (Pulir
Dik :
Daya untuk memutar ulir (Pulir
Penyelesaian:
Pada penelitian sebelumnya, daya untuk memutar puli 1 dan 2 = 2,188 watt
Jadi total daya yang diperlukan = 259,946 +2,188
= 262,13 watt
Kemudian, faktor koreksi Fc
Factor koreksi : 1,5
Pd = 262,13 watt x 1,5
= 393,202 watt
Pada penelitian ini perbandingan puli paling besar ialah 6 : 5 = 1,2
Maka putaran poros = 1
Motor yang digunakan adalah sebesar 2 Hp atau sekitar 1500 watt, dengan
asumsi bahwa motor bekerja dengan tingkat efisiensi 80% . Maka, daya output yang
Kesimpulan = 810,83 watt < 1200 watt
Lampiran 3. Data pengamatan kapasitas efektif alat (kg/jam)
Perlakuan Ulangan Total Rataan
I II III IV V
Data analisis sidik ragam
SK Db JK KT Fhit. F.05 F.01
1. Perhitungan kapasitas efektif alat
a) Rasio puli dengan diameter 2 : 5 inci
- Ulangan 1
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,125 Jam
= 16 kg/jam
- Ulangan 2
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,124 Jam
- Ulangan 3
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,13 Jam
= 15,4 kg/jam
- Ulangan 4
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,13 Jam
= 15,4 kg/jam
- Ulangan 5
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,126 Jam
= 15,87 kg/jam
b)Rasio puli dengan diameter 3 : 5 inci
- Ulangan 1
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,109 Jam
= 18,3 kg/jam
- Ulangan 2
Kapasitas efektif alat = Massa kelapa parut (Kg)
= 2 Kg 0,108 Jam
= 18,5 kg/jam
- Ulangan 3
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,109 Jam
= 18,3 kg/jam
- Ulangan 4
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,11 Jam
= 18,2 kg/jam
- Ulangan 5
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,11 Jam
= 18,3 kg/jam
c) Rasio puli dengan diameter 4 : 5 inci
- Ulangan 1
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,085 Jam
- Ulangan 2
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,086 Jam
= 23,3 kg/jam
- Ulangan 3
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,086 Jam
= 23,3 kg/jam
- Ulangan 4
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,085 Jam
= 23,5 kg/jam
- Ulangan 5
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,084 Jam
= 23,8 kg/jam
d) Rasio puli dengan diameter 5 : 5 inci
- Ulangan 1
Kapasitas efektif alat = Massa kelapa parut (Kg)
= 2 Kg 0,067 Jam
= 29,85 kg/jam
- Ulangan 2
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,068 Jam
= 29,41 kg/jam
- Ulangan 3
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,061 Jam
= 32,78 kg/jam
- Ulangan 4
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,064 Jam
= 31,25kg/jam
- Ulangan 5
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,062 Jam
= 32,25 kg/jam
- Ulangan 1
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,058 Jam
= 34,48 kg/jam
- Ulangan 2
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,058 Jam
= 34,48 kg/jam
- Ulangan 3
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,059 Jam
= 33,89 kg/jam
- Ulangan 4
Kapasitas efektif alat = Massa kelapa parut (Kg)
Waktu pengepresan (Jam)
= 2 Kg 0,059 Jam
= 33,89 kg/jam
- Ulangan 5
Kapasitas efektif alat = Massa kelapa parut (Kg)
= 2 Kg 0,054 Jam
Lampiran 4. Data pengamatan persentase rendemen alat (%)
Perlakuan Ulangan Total Rataan
I II III IV V
Data analisis sidik ragam
SK Db JK KT Fhit. F.05 F.01
2. Perhitungan rendemen
a) Rasio puli dengan diameter 2 : 5 inci
= 74,5 %
b) Rasio puli dengan diameter 3 : 5 inci
- Ulangan 2
c) Rasio puli dengan diameter 4 : 5 inci
=
1,4 kg2 kg
�
100%
= 70,5 %
d) Rasio puli dengan diameter 5 : 5 inci
= 72 %
e) Rasio puli dengan diameter 6 : 5 inci
- Ulangan 4
Rendemen = berat santan (kg )
berat awal kelapa parut (kg )
�
100%
=
1,5 kg2 kg
�
100%
= 75 %
- Ulangan 5
Rendemen = berat santan (kg )
berat awal kelapa parut (kg )
�
100%
=
1,45 kg2 kg
�
100%
Lampiran 5. Data pengamatan persentase bahan tertinggal di alat (%)
Perlakuan Ulangan Total Rataan
I II III IV V
Data analisis sidik ragam
SK Db JK KT Fhit. F.05 F.01
3. Perhitungan persentase bahan tertinggal di alat (%)
a) Rasio puli dengan diameter 2 : 5 inci
= 15,5 %
b)Rasio puli dengan diameter 3 : 5 inci
- Ulangan 2
=
0,3 kg2 kg
�
100%
= 15 %
d)Rasio puli dengan diameter 5 : 5 inci
= 14%
e) Rasio puli dengan diameter 6 : 5 inci
- Ulangan 4
%bahan tertinggal = berat bahan tertinggal (kg )
berat total kelapa parut (kg )
�
100%
=
0,21 kg2 kg
�
100%
= 10,5 %
- Ulangan 5
%bahan tertinggal = berat bahan tertinggal (kg )
berat total kelapa parut (kg )
�
100%
=
0,23 kg2 kg
�
100%
Lampiran 6. Gambar proses penelitian

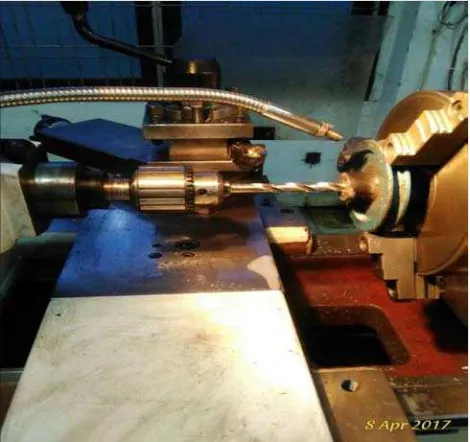

Gambar 1. Persiapan alat
Gambar 1.1. Center Drilling
Gambar 1.3. Drilling lubang untuk tapping
Gambar 1.6. Pemasangan puli dan V-belt
j
Gambar 2.1. Penimbangan bahan
Gambar 2.3. Pengukuran RPM dengan Thacometer
Gambar 2.4. Pengukuran waktu dengan Stopwacth
Gambar 3. Gambar hasil penelitian
Gambar 3.1. Santan
Lampiran 7. Gambar teknik mesin pemeras santan sistem screw press
SKALA 1:16
