PENGHITUNGAN CEPAT SUARA HASIL PILKADA DENGAN
SMS GATEWAY BERBASIS WEB
Penyusun
: Taufan Rapi Hikmawan
Pembimbing I : Basuki Rahmat, S.Si, MT
Pembimbing II : Doddy Ridwandono, S.kom
ABSTRAK
Salah satu mode komunikasi yang handal saat ini adalah short messaging
system (SMS). Implikasinya, salah satu model komunikasi data yang bisa dipakai
adalah SMS. Artinya, SMS tersebut harus bisa melakukan transaksi dengan database.
Untuk itu perlu dibangun sebuah sistem yang disebut sebagai SMS Gateway. Pada
prinsipnya, SMS
Gateway adalah sebuah perangkat lunak yang menggunakan
bantuan komputer dan memanfaatkan teknologi seluler yang diintegrasikan guna
mendistribusikan pesan-pesan yang di-generate lewat sistem informasi melalui media
SMS yang di-handle oleh jaringan seluler.
Tulisan ini menjelaskan proses perancangan dan implementasi aplikasi SMS
Gateway yang dibuat dengan teknologi SMS sehingga membantu dalam bidang
pelayanan pengiriman informasi. Untuk membuat sistem Penghitungan Cepat Suara
Hasil Pilkada dengan SMS Gateway Berbasis Web
menggunakan software
opensource Kannel, Apache, PHP5 dan MySQL server. Aplikasi bantu yang
digunakan adalah Chart.swf sehingga pengguna dapat membaca hasil penghitungan
melalui grafik dengan menggunakan web browser.
Sistem Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway
Berbasis Web telah diuji untuk menangani pengiriman informasi hasil suara Pilkada
dengan SMS dan dengan alat bantu handphone. Hasil percobaan menunjukan bahwa
sistem penghitungan suara dengan empat Calon Kepala Daerah bekerja dengan baik.
BAB I
PENDAHULUAN
1.1 Latar Belakang
Teknologi informasi yang berkembang pesat dewasa ini, telah
mendorong percepatan di berbagai bidang. Hal ini juga yang menyebabkan
munculnya kemajuan pada perangkat lunak dan diimbangi pula dengan
kemajuan dan kecanggihan teknologi beserta perangkat kerasnya. Secara
langsung ataupun tidak, teknologi informasi telah menjadi bagian penting dari
berbagai bidang kehidupan. Karena banyak kemudahan yang ditawarkan,
teknologi informasi hampir tidak dapat dilepaskan dari berbagai aspek
kehidupan manusia.
Informasi sangat dibutuhkan dalam proses pengambilan keputusan.
Keputusan yang baik dan tepat perlu didukung oleh ketersediaan informasi
yang akurat dan cepat. Dengan informasi yang demikian, pimpinan suatu
lembaga/organisasi dapat gambaran yang komplek dan spesifik dari suatu
keputusan yang akan dirumuskan. Keputusan pun akan efisien dari aspek
waktu karena data dapat diakses secara instan.
Penghitungan suara hasil Pilkada dengan metode Quick Count pada
dasarnya adalah metode ilmiah yang digunakan untuk mengetahui hasil akhir
BAB II
DASAR TEORI
2.1 Komunikasi Data
Komunikasi data adalah proses pengiriman informasi diatara dua titik
menggunakan saluran trasmisi dan peralatan komputer dengan terminal atau
komputer dengan peralatan. Komunikasi data merupakan gabungan dari
teknik telekomunikasi dengan teknik pengolahan data. Adapun tujuan
pengiriman data adalah sebagai berikut :
1. Memungkinkan pengiriman data dalam jumlah besar efisien, tanpa
kesalahan dan ekonomis dari satu tempat ketempat lain.
2. Memungkinkan peggunaan sistem komputer dan peralatan pendukung
dari jarak jauh.
3. Memungkinkan pengguna handphone secara terpusat maupun secara
terbesar sehingga mendukung manajemen dalam hal kontrol, baik
desentralisasi ataupun sentralisasi.
4. Mempercepat penyebarluasan informasi.
Komunikasi data yang memungkinkan untuk pencarian dan setiap
kedua pihak. Yang terlihat pada Gambar 2.1 menggambarkan proses
komunikasi data.
Sumber Transmiter Sistem
Transmisi Receiver Tujuan
Sistem Sumber Sistem Tujuan
Gambar 2.1 Komunikasi Data.
Elemen – elemen dalam komunikasi model data tersebut adalah :
1. Source (sumber) : Alat ini membangkitkan data sehingga dapat
ditransmisikan, missal : Telepon, Personal Computer (PC)
2. Transmitter (pengirim) : Biasanya data yang dibangkitkan dari system
sumber tidak ditransmisikan secara langsung dalam bentuk aslinya.
Sebuah transmitter cukup memindah dan menandai informasi dengan
cara yang sama seperti sinyal – sinyal elektronik yang dapat
ditransmisikan melewati beberapa sistem berurutan.
3. Sistem Transmisi : berupa jalur transmisi tunggal (single
transmission) atau jaringan komplek (complex network) yang
menghubungkan antara sumber dengan tujuan.
4. Tujuan (destination) : menangkap data yang dihasilkan oleh receiver
(penerima) yang nantinya akan di akses.
2.1.1 Jaringan Komunikasi Data
Jaringan komunikasi dapat diartikan sebagai suatu sistem yang
terbentuk dari interkoneksi fasilitas-fasilitas yang dirancang untuk membawa
trafik dari beragam sumber telekomunikasi.
Suatu jaringan terdiri dari link dan node. Istilah node digunakan untuk
merepresentasikan sentral. Istilah link digunakan untuk merepresentasikan
kabel, peralatan transmisi. Suatu jaringan komunikasi merupakan sumber
daya yang dapat dipakai secara bersamaan (shared) oleh sejumlah end user
untuk berkomunikasi dengan user lain yang lokasinya berjauhan. Tidak
semua user menggunakan jaringan pada waktu yang bersamaan, oleh karena
itu merupakan suatu hal yang logis apabila sumber daya jaringan yang sangat
penting ini dipakai bersama-sama. Penggunaan sumber daya secara
bersamaan ini melahirkan konsep sentral. Berikut beberapa tipe jaringan
Komunikasi :
a. LAN (Local Area Network)
LAN digunakan untuk menghubungkan komputer yang berada di
dalam suatu yang kecil, misalnya di dalam suatu gedung perkantoran atau
kampus. Jarak antar computer antar computer yang dihubungkan bias
mencapai 5 sampai 10 km. suatu LAN bisanya bekerja pada kecepatan
mulai 10 Mbps sampai 100 Mbps. LAN menjadi popular karena
memungkinkan banyak pengguna untk memakai sumber daya yang dapat
b. MAN (Metropolitan Area Network)
MAN merupakan suatu jaringan yang cakupannya meliputi suatu
kota. MAN menhubungkan LAN – LAN yang lokasinya berjauhan.
Jangkauan MAN mencapai 10 km sampai beberapa ratus km. suatu MAN
biasanya berkerja pada kecepatan 1,5 sampai 150 Mbps.
c. WAN (Wide Area Network)
WAN dirancang untuk menghubungkan komputer – komputer
yang terletak pada suatu cakupan geografis yang luas seperti hubungan
dari suatu kota ke kota yang lain didalam suatu Negara. Cakupan WAN
bisa meliputi 100 km sampai 1.000 km, dan kecepatan antar kota bisa
bervariasi antara 1,5 Mbps sampai 2,4 Gbps. Dalam WAN, terdapat
pemanfaatan trehadap jaringan yang bersifat umum dan biaya untuk
peralatan untuk transmisi sangat tinggi, dan dalam sebuah pemanfaatan
jaringan WAN dimiliki dan dioprasikan sebagai suatu jaringan public.
d. GAN (Global Area Network)
GAN (Global Area Network) atau bisa disebut juga jaringan antar
wilayah benua. GAN juga merupakan suatu jaringan yang
menghubungkan negara – negara diseluruh dunia. Kecapatan GAN
bervariasi mulai dari 1,5 Mbps sampai dengan 100 Gbps dan cakupan
mencakupi ribuan kilometer.
(Sumber : Ambang, Prasetya, Utomo. April 2006)
2.2 Short Message Service Centre (SMSC)
Short message service centre (SMSC) adalah kombinasi perangkat
keras dan perangkat lunak yang bertanggung jawab memperkuat, menyimpan
dan meneruskan pesan pendek antara SMS dan piranti bergerak. SMSC harus
memiliki kehandalan, kapasitas pelanggan, dan throughput pesan yang tinggi.
Selain itu, SMS juga harus dapat diskalakan dengan mudah untuk
mengakomodasikan peningkatan permintaan SMS dalam jaringan yang ada.
SMSC mentransfer pesan dalam format Point to point pada sistem yang
melayani. (Sumber : Imron, Romzi. Mei 2006)
2.2.1 Mekanisme Store dan Forward Pada SMS
SMS adalah data tipe asynchoronous message yang pengiriman
datanya dilakukan dengan mekanisme protokol store and forward. Hal ini
berarti bahwa pengirim dan penerima SMS tidak perlu berada dalam status
berhubungan (connected/ online) satu sama lain ketika akan saling bertukar
pesan SMS. Pengiriman pesan SMS secara store and forward berarti pengirim
pesan SMS menuliskan pesan dan nomor telepon tujuan dan kemudian
mengirimkannya (store) ke server SMS (SMS-Center) yang kemudian
bertanggung jawab untuk mengirimkan pesan tersebut (forward) ke nomor
telepon tujuan.
Keuntungan mekanisme store and forward pada SMS adalah,
penerima tidak perlu dalam status online ketika ada pengirim yang
tersebut ke penerima ketika ia siap dan dalam status online di lain waktu.
Ketika pesan SMS telah terkirim dan diterima oleh SMSC, pengirim akan
menerima pesan singkat (konfirmasi) bahwa pesan telah terkirim (message
sent). Hal-hal inilah yang menjadi kelebihan SMS dan populer sebagai
layanan praktis dari sistem telekomunikasi bergerak. (Sumber : Imron,
Romzi. Mei 2006)
2.2.2 Cara Kerja Jaringan SMS
Sekali pesan dikirim, pesan tersebut akan diterima dahulu oleh SMSC
yang kemudian disampaikan pada nomer tujuan. Untuk melakukan ini SMSC
mengirimkan sebuah SMS request ke HLR melalui Signal Transfer Point
(STP) untuk menemukan pelanggan tujuan. Saat HLR menerima pesan
tersebut maka HLR akan merespon ke SMSC dengan status pelanggan
berupa:
1) Inactive atau Active
2) Letak pelangan yang dimaksud (pelanggan tujuan).
Jika tidak aktif maka SMSC akan meng-hold pesan tersebut sampai
pada periode tertentu. Saat pelanggan menyalakan handset maka akan terjadi
update location pada HLR dan HLR akan mengirim status terhadap pesan
yang belum terkirim. SMSC men-transfer pesan dalam format point to point.
Jika aktif akan segera terkirim. SMSC menerima verifikasi jika pesan tersebut
sudah diterima oleh nomer yang dituju dan mengkategorikan pesan tersebut
sebagai sebuah ”pesan terkirim” dan tidak akan melakukan percobaan
Massage Service Center yang menerjemahkan pesan untuk dikirimkan pada
sebuah jaringan GSM. SMS dapat dikirimkan dan diterima bersamaan dengan
voice, data dan fax menggunakan channel yang berbeda dengan SMS.
Oleh karena itu pengguna SMS jarang atau tidak pernah mendapatkan
signal sibuk pada saat jaringan voice sedang sibuk, kecuali memang SMS
Center tersebut memang sibuk. Berbeda kondisinya apabila jaringan sedang
sibuk. (Sumber : Imron, Romzi. Mei 2006)
2.2.3 Fitur SMS
SMS mempunyai fitur beberapa basic fitur, diantaranya akan
dijelaskan dari beberapa penjelasan dibawa ini :
a. Message Submission and Delivery
Terdiri dari message sending dan message delivery. Pada message
sending, pesan dikirm dari MS ke SMSC, dialamatkan ke SME lain
sebagai mobile user lain atau host internet. Pada message delivery, pesan
disampaikan oleh SMSC ke MS. Dikenal sebagai Short Message Mobile
Terminated (SM-MT).
b. Status Report
SME asal (originator) meminta status report pada pengiriman
pesan singkat ke SME penerima (recipient). Status report memberikan
c. Reply Path
Replay Path dapat diatur oleh SME asal (atau SMSC serving)
untuk mengindikasikan bahwa SMSC serving dan mampu untuk
meng-handle secara langsung reply dari SME penerima.
d. Addressing Mode
Addressing mode menggunakan MSISDN pada format
[ITU-E.164]. Email address ditentukan oleh IETF pada format [RFC-2822]
atau operator specific numbering.
e. Validity Period
Pesan originator dimungkinkan untuk menentukan validity period
sebuah pesan. Validity period ini menentukan batas waktu sebuah pesan
harus dikirim sebelum akhirnya dihilangkan oleh jaringan.
(Sumber : Imron, Romzi. Mei 2006)
2.3 SMS Gateway
SMS Gateway salah satu mode komunikasi yang handal saat ini pesan
pendek Short Message System (SMS). Implikasinya, salah satu model
komunikasi data yang bias dipakai adalah SMS. Artinya, SMS tersebut harus
bisa melakukan transaksi dengan database. Untuk itu perlu dibangun sebuah
system yang desebut sebagai SMS Gateway. Komunikasi SMS interaktif dua
arah, SMS info on demand, SMS service settings, SMS Automatic
Call Group, pengiriman SMS terjadwal, personalisasi SMS, antarmuka
aplikasi berbasis web, buku alamat, manajemen pengguna, sistem security
access, serta sistem parameter. Aplikasi SMS dapat digunakan sebagai media
untuk bermain game atau saling berkirim pesan-pesan humor maupun
karakter-karakter teks yang mempresentasikan gambar.
SMS Gateway adalah sebuah perangkat lunak yang menggunakan
bantuan komputer dan memanfaatkan teknologi seluler yang diintegrasikan
guna mendistribusukan pesan – pesan yang di-generate lewat sistem
informasi melalui media SMS yang di-handle oleh jaringan seluler. Secara,
khusus, sistem ini akan memiliki fungsi – fungsi sebagai berikut :
a. Pengaturan pesan yang meliputi manajemen prioritas pesan,
menejemen pengirim pesan, dan menejemen antrian.
b. Pesan yang dilakukan harus sedapat mungkin fail safe. Artinya, jika
terdapat gangguan pada jaringan telekomunikasi, maka sistem
Gambar 2.2 Alur Kerja SMS Gateway.
Suatu perusahaan SMS Gateway biasanya support untuk pesan yang
berupa teks, unicode character, dan juga smart messaging (ringtone, picture
message, logo operator,dll). (Sumber : Ambang, Prasetya, Utomo. April
2006)
2.3.1 Keuntungan SMS Gateway
SMS Gateway merupakan pintu gerbang bagi penyebaran Informasi
dengan menggunakan SMS. Anda dapat menyebarkan pesan ke ratusan
nomor secara otomatis dan cepat yang langsung terhubung dengan database
nomor-nomor ponsel saja tanpa harus mengetik ratusan nomor dan pesan di
ponsel anda karena semua nomor akan diambil secara otomatis dari database
tersebut.
Selain itu , dengan adanya SMS Gateway anda dapat mengustomisasi
pesan-pesan yang ingin dikirim. Dengan menggunakan program tambahan
yang dapat dibuat sendiri, pengirim pesan dapat lebih fleksibel dalam
untuk masing-masing penerimanya. (Sumber : Ambang, Prasetya, Utomo.
April 2006)
2.3.2 Kebutuhan SMS Gateway
a. Kebutuhan Hardware
Untuk kebutuhan SMS Gateway tidak terlalu belebihan dan juga
fleksibel karena bisa dibuat dengan :
1. PC maupun Laptop
Gambar 2.3 Laptop.
2. Sebuah Ponsel
Gambar 2.4 Ponsel.
3. Kabel Data (Kabel serial yang dapat menghubungi ponsel dengan
PC) atau dapat munggunakan InfraRed dan piranti lunak sebagai
untuk kebutuhan SMS Gateway karena komunikasi dengan
InfraRed tidak terlalu baik (jika tergeser gampang putus).
Gambar 2.5 Kabel Data.
b. Kebutuhan Software
Untuk sistem Operasi dalam menjalankan SMS Gateway bisa
menggunakan Windows maupun Linux.
(Sumber : Ambang, Prasetya, Utomo. April 2006)
2.4 PEMILU (Pemilihian Umum)
2.4.1 Sejarah PEMILU
Pemilihan Umum (PEMILU) merupakan salah satu mekanisme
demokratis untuk melakukan pergantian pemimpin. Pemilihan umum di
Indonesia pada awalnya ditujukan untuk memilih anggota lembaga
perwakilan, yaitu DPR, DPRD Provinsi, dan DPRD Kabupaten/Kota. Setelah
amandemen keempat UUD 1945 pada 2002, pemilihan presiden dan wakil
presiden (Pilpres), yang semula dilakukan oleh MPR, disepakati untuk
dilakukan langsung oleh rakyat sehingga Pilpres pun dimasukkan ke dalam
rezim Pemilu. Pilpres sebagai bagian dari Pemilu diadakan pertama kali pada
Pada 2007, berdasarkan Undang-Undang Nomor 22 Tahun 2007,
pemilihan Kepala Daerah dan Wakil Kepala Daerah (Pilkada) juga
dimasukkan sebagai bagian dari rezim Pemilu. Di tengah masyarakat, istilah
"Pemilu" lebih sering merujuk kepada Pemilu Legislatif dan Pemilu Presiden
dan Wakil Presiden yang diadakan setiap 5 tahun sekali. (Sumber :
Wikipedia.com, Juni 2010)
2.4.2 Pemilihan Umum Kepala Daerah dan Wakil Kepala Daerah
Pemilihan umum kepala daerah dan wakil kepala daerah (Pilkada)
menjadi bagian dari rezim Pemilu sejak 2007. Pilkada pertama di Indonesia
adalah Pilkada Kabupaten Kutai Kartanegara pada 1 Juni 2005. (Sumber :
Wikipedia.com, Juni 2010)
2.5 Kannel
Dalam komputasi, Kannel merupakan aplikasi gratis Gateway WAP.
Kannel juga merupakan penyedia dari bagian penting infrastruktur WAP
sebagai perangkat lunak open source untuk semua orang sehingga potensi
pasar untuk layanan WAP, baik dari operator nirkabel dan penyedia layanan
khusus, bisa terwujud seefisien mungkin.
Kannel juga bekerja sebagai SMS Gateway untuk jaringan GSM.
Hampir semua ponsel GSM dapat mengirim dan menerima pesan SMS, jadi
ini adalah cara untuk melayani banyak klien lebih dari sekedar mereka yang
2.5.1 Sejarah Kannel
Proyek Kannel didirikan oleh Wapit Ltd pada bulan Juni, 1999. Pada
saat Wapit tidak lagi ada, proyek Kannel dikoordinasikan oleh anggota
Kannel Group yang meliputi perusahaan industri bisnis nirkabel 3G LAB Ltd
(Inggris), Wapme Systems AG (DE), ANAM (IE), Global Networks Inc
(CH) serta para pengembang individu lain dan kontributor.
Kannel Group sedang dalam proses pembentukan badan hukum untuk
Proyek Kannel, Kannel Software Foundation (KSF). Pada tahun 2004,
ANAM keluar dari Kannel Group, dan pada tahun 2006 Wapme Sistem telah
menghentikan kegiatan usahanya.
Koordinasi pengembangan proyek ini dipimpin oleh Kannel Group,
dengan Stipe Tolj, Andreas Fink dan Alexander Malysh sebagai ketua.
Berbagai pengembang individu lain di seluruh dunia menyumbang kode dan
file masalah laporan. (Sumber : Andreas, Fink, dkk, April 2006)
2.5.2 Konfigurasi
Ada beberapa bagian konfigurasi Kannel semua di letakkan di file
SMS kannel.conf.
Bagian The core Group :
group = core
admin-port = 13000 SMSbox-port = 13001 admin-password = bar
#log-file = “/tmp/kannel.log” #log-level = 0
box-deny-ip = “*.*.*.*”
Bagian The SMSC Group :
group = SMSC SMSC = at
modemtype = auto device=/dev/ttyS0
my-number = 123123123123 connect-allow-ip = 127.0.0.1 log-level = 0
Bagian The SMSbox Group :
group = SMSbox
bearerbox-host = 127.0.0.1 sendSMS-port = 13013
global-sender = 123123123123 log-level = 0
Bagian The SendSMS Group :
group = sendSMS-user username = kanneluser
password = df89asj89I23hvcxSDasdf3298jvkjc839 concatenation= true
max-messages = 10 group = SMS-service keyword =
keyword-regex = .* catch-all = yes max-messages = 0
get-url = “http://localhost/SMS?phone=%p&text=%a”
Disini Kannel akan mengarahkan setiap ada pesan SMS yang masuk
akan di arahkan ke localhost dengan variabel phone = no. telp dan text = isi
SMS. Dari sini tinggal membuat aplikasi PHP yang nantinya untuk menjawab
SMS yang telah masuk, bisa juga jawaban sudah di simpan di mysql.
max-messages=0 bertujuan agar Kannel tidak langsung otomatis
membalas SMS yang masuk, apabila nilai selain 0 akan selalu membalas
dengan jawaban ‘<Empty reply from service provider>’. Untuk include
setting modem GSM atau Handphone menggunakan :
include = “/usr/local/kannel/modems.conf”
2.5.3 Running Server
Untuk menjalankan service Kannel dengan cara :
# cd /usr/local/kannel
# sbin/bearerbox -v 0 SMSkannel.conf & # sbin/SMSbox -v 0 SMSkannel.conf &
(Sumber : Andreas, Fink, dkk, April 2006)
2.5.4 Kirim Messages dari Kannel
Aplikasi PHP untuk membuat script kirim SMS. Syarat modul yang
harus aktif di PHP adalah iconv, allow_url_fopen = On.
Berikut adalah fungsinya :
function sendSMSMessage($in_phoneNumber, $in_msg) {
$url = ‘/cgi-bin/sendSMS?username=’ . CONFIG_KANNEL_USER_NAME
. ‘&password=’ . CONFIG_KANNEL_PASSWORD
. ‘&charset=UTF-8&coding=2ƍ
. “&to={$in_phoneNumber}”
. ‘&text=’ . urlencode(iconv(’utf-8ƍ, ‘ucs-2ƍ,
$in_msg));
$results = file(’http://’ . CONFIG_KANNEL_HOST . ‘:’ . CONFIG_KANNEL_PORT . $url); }
(Sumber : Andreas, Fink, dkk, April 2006)
2.6 PHP
PHP (akronim dari Hypertext Preprocessor) yang merupakan bahasa
pemrogramman berbasis web yang memiliki kemampuan untuk memproses
PHP dikatakan sebagai sebuah server-side embedded script language
artinya sintaks-sintaks dan perintah yang kita berikan akan sepenuhnya
dijalankan oleh server tetapi disertakan pada halaman HTML biasa.
Aplikasi-aplikasi yang dibangun oleh PHP pada umumnya akan memberikan hasil
pada web browser, tetapi prosesnya secara keseluruhan dijalankan di server.
Pada prinsipnya server akan bekerja apabila ada permintaan dari
client. Dalam hal ini client menggunakan kode-kode PHP untuk
mengirimkan permintaan ke server (dapat dilihat pada gambar dibawah).
Ketika menggunakan PHP sebagai server-side embedded script language
maka server akan melakukan hal-hal sebagai berikut :
1. Membaca permintaan dari client/browser.
2. Mencari halaman/page di server.
3. Melakukan instruksi yang diberikan oleh PHP untuk melakukan
modifikasi pada halaman/page.
4. Mengirim kembali halaman tersebut kepada client melalui internet
Gambar 2.6 Proses kerja PHP
PHP dapat diinstal sebagai bagian atau modul dari apache web server
atau sebagai CGI script yang mandiri. Banyak keuntungan yang dapat
diperoleh jika menggunakan PHP sebagai modul dari apache, di antaranya
adalah :
1. Dapat dijalankan pada platform yang berbeda-beda (Windows, Linux,
Unix, dll.)
2. Merupakan web scripting open source.
3. Tingkat keamanan yang cukup tinggi.
4. Waktu eksekusi yang lebih cepat dibandingkan dengan bahasa web
lainnya yang berorientasi pada server side scripting.
5. Akses ke sistem database yang lebih fleksibel seperti MySQL.
6. Mudah dipelajari.
2.6.1 Syntax PHP
Dalam pembuatan aplikasi dalam Bahasa Pemrograman PHP ini
terdiri dari susunan kode-kode yang membentuk satu kesatuan Kode PHP
disimpan sebagai plain text dalam format ASCII, sehingga kode PHP dapat
ditulis hampir di semua editor text seperti Windows notepad, Windows
wordpad, dll. Kode PHP adalah kode yang disertakan di sebuah halaman
HTML dan kode tersebut dijalankan oleh server sebelum dikirim ke browser.
Contoh file PHP (contoh.PHP):
<html> <?
Print ("Contoh text yang menggunakan kode PHP");
?> </html>
Pada file .html, HTTP server hanya melewatkan content dari file
menuju ke browser. Server tidak mencoba untuk mengerti atau memproses
file, karena itu adalah tugas sebuah browser.
Pada file dengan ekstensi .PHP akan ditangani secara berbeda. Yang
memiliki kode PHP akan diperiksa. Web server akan memulai bekerja
apabila berada diluar lingkungan kode HTML. Oleh karena itu server akan
melewati semua content yang berisi kode HTML, CSS, JavaScript, simple
text di browser tanpa diinterpretasikan di server.
Blok scripting PHP selalu diawali dengan <?PHP dan diakhiri dengan
dengan <? dan diakhiri dengan ?>. Namun, untuk kompatibilitas maksimum,
sebaiknya menggunakan bentuk yang standar (<?PHP ?>).
Setiap baris kode PHP harus diakhiri dengan semikolon (;). Semikolon ini
merupakan separator yang digunakan untuk membedakan satu instruksi
dengan instruksi lainnya. PHP menggunakan // untuk membuat komentar
baris tunggal atau /* dan */ untuk membuat suatu blok komentar. (Sumber :
Suprianto, Dodit , Oktober 2008)
2.6.2 Variabel PHP
Variabel digunakan untuk menyimpan suatu nilai, seperti text, angka
atau array. Ketika sebuah variabel dibuat, variabel tersebut dapat dipakai
berulang-ulang. Pada PHP semua variabel harus dimulai dengan karakter '$'.
Variabel PHP tidak perlu dideklarasikan dan ditetapkan jenis datanya
sebelum kita menggunakan variabel tersebut. Hal itu berarti pula bahwa tipe
data dari variabel dapat berubah sesuai dengan perubahan konteks yang
dilakukan oleh user. Secara tipikal, variabel PHP cukup diinisialisasikan
dengan memberikan nilai kepada variabel tersebut.
Contoh berikut akan mencetak "PHP" :
$text = "PHP"; print "$text";
Identifier dalam PHP adalah case-sensitive, sehingga $text dengan
$Text merupakan variabel yang berbeda.
Built-in function dan structure tidak case-sensitive, sehingga echo dengan
sejumlah huruf, digit/angka, underscore, atau tanda dollar tetapi identifier
tidak dapat dimulai dengan digit/angka. (Sumber : Suprianto, Dodit , Oktober
2008)
2.7 Apache Web Server
Di layer teratas protokol TCP/IP terdapat beberapa protokol untuk
berbagai jenis layanan yang sering digunakan. Salah satunya adalah protokol
HTTP (HyperText Transfer Protocol) untuk layanan World Wide Web
(WWW).
WWW adalah layanan yang paling sering digunakan dan memiliki
perkembangan yang sangat cepat karena dengan layanan ini kita bisa
menerima informasi dalam berbagai format (multimedia). Untuk mengakses
layanan WWW dari sebuah komputer (web server) digunakan program web
client yang disebut web browser. Jenis-jenis browser yang sering digunakan
adalah: Netscape Navigator/Comunicator, Internet Explorer, NCSA Mosaic,
Arena dan lain-lain.
Apache merupakan salah satu program web server diantara sekian
banyak program web server lainnya. Apache web server merupakan hasil dari
Apache Software Foundation dengan Apache Project-nya. Untuk saat ini
apache merupakan program web server paling populer, bahkan jauh lebih
populer dibandingkan dengan Microsoft Internet Information Server (IIS)
1. Apache merupakan web server yang tangguh.
2. Apache telah di uji coba dengan oleh banyak pengguna dan terbukti
sebagai server HTTP ( HyperText Transfer Protocol ) yang tangguh.
3. Apache kini telah didukung oleh berbagai sistem operasi, mulai dari
keluarga Linux, hingga Windows. Bahkan pada berbagai sistem
operasi ini, apache berjalan konsisten dengan menggunakan
konfigurasi dan administrasi yang tidak jauh berbeda.
4. Apache sangat mudah dikonfigurasi ulang. File konfigurasinya
berupa file text sehingga mudah dibaca dan dipahami. Konfigurasi
diatur dengan menggunakan file text ini.
5. Kemampuan apache selain software utamanya, juga didukung oleh
berbagai modul. Modul-modul ini bisa ditambahkan dan digunakan
oleh apache. Bahkan bila ingin membuat modul sendiri, apache bisa
menggunakannya ( tentunya sesuai dengan API-nya).
6. Pengembangan apache bersifat terbuka sehingga setiap programmer
yang mau ikut berkontribusi dapat bergabung dengan Apache Project.
7. Apache menjalin kerjasama dengan berbagai vendor penting,
sehingga bisa dikolaborasikan dengan berbagai teknologi seperti SSL
( Secure Socket Layer ), JSP ( Java Server Pages ), PHP ( Hypertext
Pre Processor ), dan lain-lain.
ANALISIS DAN PERANCANGAN SISTEM
3.1 Analisis Sistem
Pada sub-bab ini akan dibahas tentang perancangan sistem
Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway Berbasis
Web, aplikasi yang berbasis web yang digunakan untuk menghitung hasil
perolehan suara Pilkada.
Perencanaan ini dimaksudkan untuk mendapatkan suatu hasil, yaitu
berupa informasi mengenai hasil perolehan suara Pilkada serta laporan
detilnya seperti hasil dari TPS, Desa, Kecamatan, Kabupaten, dan Propinsi.
Pembuatan aplikasi ini menggunakan PHP sebagai pemrogramannya dan
menggunakan MySQL server sebagai struktur dan penyimpanan datanya.
Dalam perencanaan ini sistem pengiriman SMS dilakukan langsung
dari tiap TPS dan dikirim secara real time melalui tim saksi yang tersebar
disetiap TPS, dan diharapkan sistem akan menghitung secara otomatis
sehingga diperoleh hasil perolehan suara Pilkada berupa grafik secara detil.
Gambar 3.1 Sistem Pengiriman Langsung dari TPS
3.2 Perancangan Sistem
Pada perancangan sistem ini memberikan penjelasan mengenai cara
kerja secara umum dari aplikasi Penghitungan Cepat Suara Hasil Pilkada
dengan SMS Gateway Berbasis Web. berikut ini adalah Deskripsi sistem,
Workflow, DFD (Data Flow Diagram), CDM (Conceptual Data Model) dan
PDM (Physical Data Model).
3.2.1 Deskripsi Sistem
Deskripsi sistem adalah merupakan suatu proses yang
menggambarkan bagaimana suatu sistem dibangun untuk memenuhi
kebutuhan pada uji coba sistem. Untuk sistem Penghitungan Cepat Suara
Hasil Pilkada dengan SMS Gateway Berbasis Web, rancangan prosesnya
adalah sebagai berikut : partisipan atau saksi mencatat hasil pemungutan
server gateway. Sistem aplikasi dijalankan dengan handphone siemens tipe
M55 dengan menggunakan koneksi kabel data BlueTech yang berfungsi
sebagai penghubung antara handphone dengan komputer mesin server.
Setelah itu, pengiriman SMS akan diformat dengan menggunakan software
aplikasi Kannel yang berfungsi sebagai aplikasi untuk mengatur proses
penerimaan dan pengiriman SMS.
Misalnya, partisipan atau saksi mengirim sebuah SMS ke nomor
handphone server untuk melakukan pengiriman sebuah informasi. Dari
pengiriman SMS tersebut partisipan atau saksi secara otomatis mendapat
balasan laporan (report) bawah pengiriman SMS tersebut sudah terkirim.
Setelah pengiriman SMS partisipan atau saksi telah masuk ke nomor
handphone server maka, partisipan atau saksi mendapat konfirmasi
pemberitahuan (SMS balasan) dari server, bahwa data sudah ditambahkan ke
database atau data sudah terisi apabila terjadi dua kali pengiriman pada TPS
yang sama.
Hasil dari pengiriman SMS tersebut diterima sebagai input atau
masukan pada aplikasi penghitungan suara, yaitu suatu proses untuk
menerima data dengan sarana penghubung antara komputer dengan telepon
seluler yang akan melakukan penerimaan serta melakukan pengiriman SMS
secara otomatis dengan catatan komputer sebagai server yang digunakan
harus tetap dalam keadaan menyala (aktif).
bentuk grafik. Aplikasi yang support untuk mengaktifkan sistem yang
dibangun menggunakan software aplikasi Kannel sebagai aplikasi yang
digunakan untuk melakukan penerimaan dan pengiriman SMS.
3.2.2 Workflow
Workflow merupakan bagan yang menunjukkan alur kerja atau apa
yang sedang dikerjakan di dalam sistem secara keseluruhan dan menjelaskan
urutan dari prosedur-prosedur yang ada di dalam Penghitungan Cepat Suara

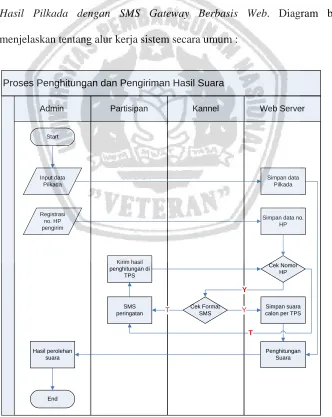

Hasil Pilkada dengan SMS Gateway Berbasis Web. Diagram berikut
menjelaskan tentang alur kerja sistem secara umum :
Proses Penghitungan dan Pengiriman Hasil Suara
Web Server Kannel Partisipan Admin T Y Y T Simpan suara calon per TPS
Penghitungan Suara Hasil perolehan suara Simpan data Pilkada SMS peringatan Registrasi no. HP pengirim
[image:34.612.159.491.280.697.2]Simpan data no. HP Kirim hasil penghitungan di TPS Input data Pilkada Cek Format SMS End Cek Nomor HP Start
3.2.3 Data Flow Diagram
Data Flow Diagram (DFD) dapat digunakan sebagai alat
perancangan sistem yang berorientasi pada alur data dengan konsep
dekomposisi yang dapat digunakan untuk penggambaran analisa maupun
rancangan sistem.
1. DFD Level Konteks
DFD Level konteks menjelaskan gambaran umum mengenai
sistem dan entitas eksternal yang berinteraksi dengan sistem serta arah
informasi yang masuk dan keluar antara entitas luar dengan sistem. Pada
diagram konteks terdapat 2 entitas yang terlibat dalam sistem, yaitu
admin dan partisipan. Admin berinteraksi dengan sistem yaitu, mengirim
login dan input data, serta menerima validasi login dan melihat hasil.
Sedangkan interaksi partisipan dengan sistem adalah, mengirim
permintaan SMS dan menerima SMS balasan berupa notifikasi. Untuk
[image:35.612.183.523.289.683.2]2. DFD Level 1
Pada DFD level 1 ada 4 proses yaitu, 1. login yang berfungsi
sebagai pintu masuk admin ke halaman administrator. 2. Proses input
data yang berfungsi untuk melakukan inputan dan penyimpanan data dari
Pilkada. 3.
Proses hasil penghitungan yang berfungsi untuk menampung
seluruh hasil dari pemungutan suara Pilkada pada tiap TPS. 4. Proses
pengiriman SMS yang berfungsi untuk pengiriman SMS yang dilakukan

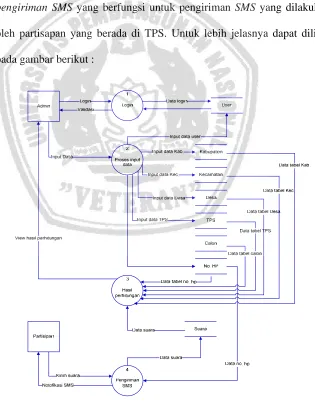

oleh partisapan yang berada di TPS. Untuk lebih jelasnya dapat dilihat
pada gambar berikut :
[image:36.612.188.503.286.690.2]
3. DFD Level 2
Pada proses ini akan dijelaskan 4 proses yang berada pada level 2,
yaitu login, pengiriman SMS , dan input data. Untuk lebih jelasnya dapat
dilihat pada gambar berikut :
[image:37.612.183.528.227.666.2]a. Login

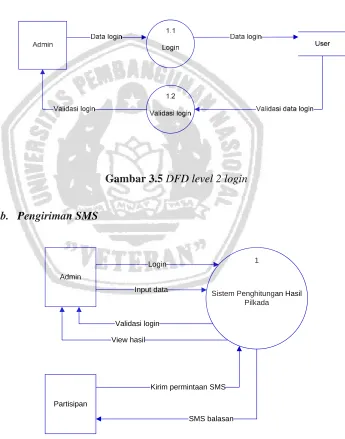

Gambar 3.5 DFD level 2 login
b. Pengiriman SMS
Admin
Sistem Penghitungan Hasil Pilkada
Partisipan
Login
Input data
Validasi login View hasil
Kirim permintaan SMS
c. Input data

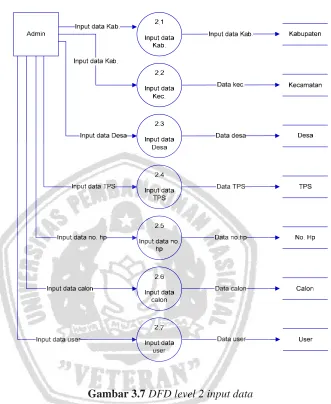

Gambar 3.7 DFD level 2 input data
3.2.4 Model Konseptual (Conceptual Data Model)
Conceptual Data Model adalah rancangan dalam bentuk diagram sebelum
pembuatan database secara detail. Model data konseptual pada aplikasi
sistem ini merepresentasikan rancangan basis data konseptual yang nantinya
akan digunakan oleh sistem ini. Untuk lebih jelasnya dapat dilihat pada
rekap hasil suara TPS
rekap hasil suara desa
rekap hasil suara kecamatan
Set kabupaten pilkada perolehan suara kabupaten perolehan suara kecamatan perolehan suara desa
perolehan suara TPS catat hasil suara
nomor partisipan
hasil akhir perolehan suara calon `calon` `idcl` `idkb` `calon` `wakil` `urut` `cl_foto` `wkl_foto` Integer Integer
Variable characters (30) Variable characters (30) Variable characters (1) Variable characters (30) Variable characters (30)
<M>
`config` `idkb` Integer <M> `desa` `idds` `idkc` `desa` <pi> Integer Integer
Variable characters (50) <M>
`kab` `kab` Variable characters (50)
`kec` `idkc`
`kec`
<pi> Integer
Variable characters (50) <M> `nohp` `id` `nama` `nohape` Integer
Variable characters (30) Variable characters (15)
<M> <M> <M> `suara` `ids` `idkb` `idkc` `idds` `idt` `cl1` `cl2` `cl3` `cl4` `cl5` `cl6` `cl7` `nohp` Integer Integer Integer Integer Integer Integer Integer Integer Integer Integer Integer Integer
Variable characters (15) <M> `tps` `idt` `idkc` `idds` `tps` <pi> Integer Integer Integer
Variable characters (3) <M> `user` `id` `uname` `pass` `tipe` Integer
Variable characters (20) Variable characters (35) Variable characters (10)
[image:39.612.141.528.82.503.2]<M>
Gambar 3.8 CDM Penghitungan Cepat Suara
3.2.5 Model Data Phisik (Physical Data Model) `calon` `idds` `idkc` `idt` `idcl` `idkb` `calon` `wakil` `urut` `cl_foto` `wkl_foto` integer integer integer integer integer varchar(30) varchar(30) varchar(1) varchar(30) varchar(30) <fk3> <fk2> <fk4> <ak> `config` `idkb` integer <ak> `desa` `idds` `ke_`idkc` `idkb` `idkc` `desa` KEY integer integer int integer varchar(50) `idds` (`idds`) <pk> <fk> `kab` `idkb` `kab` KEY int varchar(50) `idk` (`idkb`) `kec` `idkc` `idkb` `kec` KEY integer int varchar(50) `idkc` (`idkc`) <pk> `nohp` `id` `nama` `nohape` `idkb` integer varchar(30) varchar(15) int <ak> `suara` `ids` `idkb` `idkc` `idds` `idt` `cl1` `cl2` `cl3` `cl4` `cl5` `cl6` `cl7` `nohp` KEY integer integer integer integer integer integer integer integer integer integer integer integer varchar(15) `ids` (`ids`) `tps` `idt` `de_`idds` `idkb` `idkc` `idds` `tps` KEY integer integer int integer integer varchar(3) `idk` (`idt`) <pk> <fk1> `user` `id` `uname` `pass` `tipe` integer varchar(20) varchar(35) varchar(10) <ak>
Gambar 3.9 PDM Penghitungan Cepat Suara Hasil Pilkada
3.3 Kebutuhan Perangkat Lunak dan Perangkat Keras
Untuk dapat membangun aplikasi Penghitungan Cepat Suara Hasil
Pilkada dengan SMS Gateway Berbasis Web dibutuhkan beberapa perangkat
keras dan perangkat lunak yang dapat mendukung aplikasi ini adalah sebagai
berikut. Pada sub-bab ini akan dilakukan perincian terhadap kebutuhan
perangkat keras dan kebutuhan perangkat lunak.
3.3.1 Kebutuhan Perangkat Lunak
1. Untuk sistem Operasi dalam menjalankan SMS gateway menggunakan
Linux Ubuntu Maferick Meerkate 10.10.
2. Software aplikasi Kannel sebagai media yang digunakan untuk
membangun aplikasi dalam menerima dan mengirim SMS gateway.
3.3.2 KebutuhanPerangkat Keras
Perangkat keras atau hardware merupakan salah satu hal yang harus
kita perhatikan, karena tanpa hardware yang memenuhi syarat, aplikasi yang
akan kita bangun tidak akan bisa berjalan berikut spesifikasi perangkat keras
yang digunakan untuk membangun aplikasi ini :
1. Memory 2 GB
2. Prosesor INTEL Core TM 2 3. Minimum Hard disk 300 MB
3.4 Analisa User
Pada analisa ini, Admin bertanggung jawab sepenuhnya atas data yang
tersimpan di dalam sistem. Baik pengisisan data TPS, Desa, Kecamatan,
Kabupaten, dan perubahan master data, penghapusan master data, serta
laporan-laporan detailnya.
3.5 Perancangan Desain Antarmuka
Berikut akan dijelaskan mengenai perancangan desain antarmuka
Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway Berbasis
Web.
3.5.1 Desain Halaman Login
Gambar 3.10 Desain halaman Login.
Halaman login adalah tampilan pertama ketika user akan masuk ke
admin. Admin bertanggung jawab sepenuhnya terhadap sistem, data yang
masuk serta me-maintenance datanya.
3.5.2 Desain Halaman Utama
Gambar 3.11 Desain halaman utama.
Form diatas adalah tampilan halaman utama dari aplikasi ketika user
(admin) berhasil melakukan login pada halaman login. Pada menu utama
website, menu dikelompokkan menjadi beberapa bagian yaitu, Konfigurasi
Pilkada, User, dan Suara. Dari kelompok menu Konfigurasi Pilkada terdapat
terdapat beberapa sub menu, yaitu Kabupaten, Kecamatan, Desa, TPS,
Kode SMS, dan Kode SMS. Sedangkan untuk kelompok menu Suara terdapat
pilihan sub menu Laporan Suara dan Keluar. Untuk tiap-tiap sub menu akan
dijelaskan pada sub bab dibawah ini.
3.5.3 Desain Halaman Form Kabupaten
Gambar 3.12 Desain halaman Form Kabupaten.
Pada halaman Form Kabupaten ini admin akan memasukkan nama
Kabupaten yang sedang melakukan Pemilihan Kepala Daerah (Pilkada) dan
akan melakukan konfigurasi Pilkada yang akan dihitung dalam
Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway Berbasis
3.5.4 Desain Halaman Form Kecamatan
Gambar 3.13 Desain halaman Form Kecamatan.
Pada halaman Form Kecamatan ini admin akan memasukkan
nama-nama Kecamatan pada Kabupaten yang sedang melakukan Pemilihan Kepala
Daerah (Pilkada) dan akan dihitung dalam Penghitungan Cepat Suara Hasil
Pilkada dengan SMS Gateway Berbasis Web.

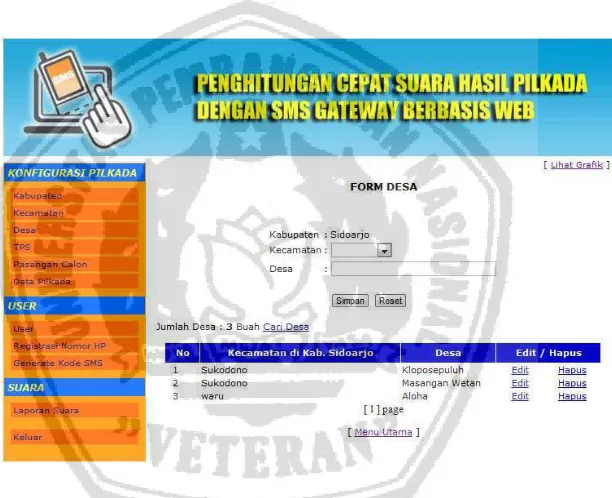

Pada halaman Form Desa ini admin akan memasukkan nama-nama
Desa pada Kecamatan dan Kabupaten yang sedang melakukan Pemilihan
Kepala Daerah (Pilkada) dan akan dihitung dalam Penghitungan Cepat
Suara Hasil Pilkada dengan SMS Gateway Berbasis Web.
3.5.6 Desain Halaman Form Kode TPS
Gambar 3.15 Desain halaman Form Kode TPS.
Pada halaman Form Kode TPS ini admin akan melakukan generate
kode TPS sehingga tiap TPS akan memiliki kode pengiriman sendiri pada
tiap Desa yang ada pada Kecamatan, dan Kabupaten yang sedang melakukan
Pemilihan Kepala Daerah (Pilkada) dan akan dihitung dalam Penghitungan
3.5.7 Desain Halaman Form Pasangan Calon
Gambar 3.16 Desain halaman Form Pasangan Calon.
Pada halaman Form Pasangan Calon ini admin akan memasukkan
nama-nama Calon Bupati (Calon Kepala Daerah) dan Calon Wakil Bupati
(Calon Wakil Kepala Daerah) Kabupaten yang sedang melakukan Pemilihan
Kepala Daerah (Pilkada) dan akan dihitung dalam Penghitungan Cepat
Suara Hasil Pilkada dengan SMS Gateway Berbasis Web.
Pada halaman Data Pilkada ini admin dapat mereview jumlah TPS
pada tiap Desa, jumlah Desa pada tiap Kecamatan serta jumlah total dari
seluruh TPS pada Kabupaten yang sedang melakukan Pemilihan Kepala
Daerah (Pilkada) yang akan dihitung dalam Penghitungan Cepat Suara
Hasil Pilkada dengan SMS Gateway Berbasis Web.
3.5.9 Desain Halaman User
Simpan Reset
FORM DATA USER
No. Edit / Hapus
Username :
Username
Password :
Ulangi Password :
Gambar 3.18 Desain halaman User.
Pada halaman User ini admin dapat menambahkan hak akses pada
pengguna lain dalam aplikasi Penghitungan Cepat Suara Hasil Pilkada
3.5.10 Desain Halaman Registrasi No. HP
Simpan Reset
No. HP PENGIRIM
No. Edit / Hapus
No. HP :
No. HP / Nama
Nama :
Gambar 3.19 Desain halaman Registrasi No. HP.
Pada halaman Registrasi No. HP ini admin dapat menambahkan
nomor handphone partisipan atau saksi yang bertugas untuk mengirimkan
hasil penghitungan suara di tiap. Apabila nomor handphone pengirim belum
terregistrasi, maka SMS hasil penghitungan tidak akan masuk dan tidak akan
3.5.11 Desain Halaman Generate Kode SMS
Kecamatan : Buat Kode BUAT KODE SMS
No. TPS Desa Kode SMS
Gambar 3.20 Desain halaman Generate Kode SMS.
Pada halaman Generate Kode SMS ini admin dapat membuat format
kode SMS pada tiap TPS di tiap Desa untuk pengiriman SMS hasil
pemungutan suara yang dilakukan oleh para partisipan atau saksi yang berada
di TPS.
3.5.12 Desain Halaman Lihat Kode SMS
Pada halaman Lihat Kode SMS ini admin dapat me-review kembali
format kode SMS pada tiap TPS di tiap Desa yang telah dibuat pada halaman
Generate Kode SMS.
3.5.13 Desain Halaman Laporan Suara
Kecamatan : Lihat
LAPORAN SUARA MASUK
No. Desa Calon 1 Calon 2 Jumlah Suara
Gambar 3.22 Desain halaman Laporan Suara.
Pada halaman Laporan Suara ini admin dapat memantau suara yang
masuk dari SMS para partisipan atau saksi yang berada di TPS dan dapat
mengetahui jumlah perolehan suara para calon dan wakil calon Kepala
Daerah.
3.5.14 Desain Halaman Keluar
Pada halaman Keluar ini admin dapat mengakhiri semua proses pada
aplikasi Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway
3.5.15 Desain Halaman Grafik
Gambar 3.23 Desain halaman Grafik.
Pada halaman Grafik ini admin maupun masyarakat dapat memantau
dan mengetahui hasil akhir dari perolehan suara dari para Calon Kepala
Daerah dan Calon Wakil Kepala Daerah dari detik ke detik pada aplikasi
Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway Berbasis
BAB IV
IMPLEMENTASI
Pada proses implementasi akan dijelaskan beberapa tahap pembangunan
Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway Berbasis Web
beserta perintah – perintahnya dan pembangunan database untuk pengiriman SMS,
antara lain adalah sebagai berikut :
1. Proses instalasi Apache, PHP5 dan MySQL server
Pada proses ini akan dijelaskan bagaimana proses instalasi Apache,
PHP5 dan mysql server sebagai webserver dengan menggunakan
phpmyadmin.
2. Proses instalasi aplikasi Kannel
Pada proses ini akan dijelaskan membuat directori file untuk instalasi
aplikasi Kannel sebagai SMS Gateway server dalam Penghitungan Cepat
Suara Hasil Pilkada dengan SMS Gateway Berbasis Web dan konfigurasi
aplikasi Kannel.
3. Konfigurasi aplikasi Kannel, modem handphone dengan PC
Pada proses ini akan menjelaskan tentang konfigurasi modem
4. Implementasi Desain Antar muka
Pada proses ini akan menjelaskan tentang implementasi dari desain
antar muka aplikasi Penghitungan Cepat Suara Hasil Pilkada dengan SMS
Gateway Berbasis Web yang telah dibuat.
4.1 Proses Instalasi Apache, PHP5 dan MySQL server
Dalam perancangan kali ini di butuhkan paket data guna untuk update
atau instalasi koneksi internet, dari sebuah operasi sistem ini sendiri yang
nantinya akan digunakan sebagai directori penyimpanan semua file termasuk
setiap penginstallan sebuah paket aplikasi.
Untuk sebuah penyimpanan data selain paket data yang ada di sistem
operasi linux ini, dibutuhkan juga penyimpanan data dari setiap aktifitas yang
terjadi pada aplikasi yang akan di bangun nantinya. Disini penulis
menggunakan sebuah paket aplikasi sebagai penyimpanan tersebut dan paket
aplikasi yang dipilih adalah Lamp yang merupakan singkatan dari Linux,
Apache, Mysql, PHP5 dengan menggunakan phpmyadmin. Karena semua
aplikasi tersebut juga termasuk aplikasi yang open source yang bisa
digunakan di linux.
Untuk memulai semuanya maka terlebih dahulu masuk terminal
console untuk menjalankan instalasi dari semua paket aplikasi yang
dibutuhkan. Terlebih dahulu akan kita install paket data yang diambil dari
internet yang dimulai dari tahap di bawah ini.
[sudo] password for taufan:
perintah di atas adalah langkah pertama untuk masuk terminal console
yaitu memasukkan username dan memasukkan password, password disitu
tidak tampak karena memang tidak ditampilkan.
root@tarkimin:/home/taufan# apt-get dist upgrade
Perintah di atas merupakan salah satu package upgrade distribution
linux pada sistem operasi ubuntu untuk mengambil paket yang akan
di-install pada ubuntu.
taufan@tarkimin:/home/taufan# apt-get install apache2 php5-mysql phpmyadmin php5-cli libapache2-mod-php5 mysql-server
Perintah di atas melakukan instalasi sebuah package Linux, Apache,
Mysql, PHP5 atau biasa disingkat Lamp pada ubuntu.
4.2 Proses Instalasi Aplikasi Kannel
Untuk memulai instalasi aplikasi Kannel, maka terlebih dahulu masuk
ke terminal console seperti yang telah dijelaskan di atas dan mulai
mengetikkan perintah berikut.
taufan@tarkimin:/home/taufan# apt-get install kannel
Hasil dari perintah instalasi di atas akan menghasilkan aplikasi
#
# Sample configuration file for Kannel bearerbox on Debian.
# See the documentation for explanations of fields. #
# HTTP administration is disabled by default. Make sure you set the
# password if you enable it.
group = core
admin-port = 13000 admin-password = bar admin-deny-ip = "*.*.*.*" admin-allow-ip = ""
wapbox-port = 13002 wdp-interface-name = "*"
log-file = "/var/log/kannel/bearerbox.log" box-deny-ip = "*.*.*.*"
box-allow-ip = "127.0.0.1"
group = wapbox
bearerbox-host = localhost
log-file = "/var/log/kannel/wapbox.log"
4.3 Konfigurasi aplikasi Kannel, modem handphone dengan PC
Sebelum melakukan konfigurasi aplikasi Kannel, modem handphone
harus disambungkan ke PC terlebih dahulu dengan menggunakan kabel data
USB untuk mengetahui bahwa modem handphone dikenali di port berapa.
Setelah itu memulai konfigurasi aplikasi Kannel, sebelumnya terlebih
dahulu masuk ke terminal console seperti yang telah dijelaskan di atas dan
mulai mengetikkan perintah berikut.
taufan@tarkimin:/home/taufan# nano /etc/kannel/kannel.conf
Hasil dari perintah di atas akan membuka konfigurasi dari aplikasi
4.4 Implementasi Desain Antarmuka
Berikut akan dijelaskan mengenai implementasi desain antarmuka
Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway Berbasis
Web.
4.4.1 Tampilan Halaman Login
Halaman login adalah tampilan pertama ketika user akan masuk ke
aplikasi. Terdapat dua isian textbox yang berupa username dan password.
Yang berhak untuk masuk (login) kedalam halaman ini adalah admin. Admin
bertanggung jawab sepenuhnya terhadap sistem, data yang masuk serta
me-maintenance datanya.
Gambar 4.1 Tampilan halaman login.
4.4.2 Tampilan Halaman Utama
Form yang dimaksud disini adalah tampilan halaman utama dari
aplikasi ketika user (admin) berhasil melakukan login pada halaman login.
Pada menu utama website, admin dapat memilih menu yang dikelompokkan
menjadi beberapa bagian yaitu, Konfigurasi Pilkada, User, dan Suara. Dari
kelompok menu Konfigurasi Pilkada terdapat terdapat beberapa sub menu,
yaitu Kabupaten, Kecamatan, Desa, TPS, Pasangan Calon, dan Data
Pilkada. Dari kelompok menu User terdapat terdapat beberapa sub menu,
yaitu User, Registrasi Nomor HP, Generate Kode SMS, dan Lihat Kode SMS.
Sedangkan untuk kelompok menu Suara terdapat pilihan sub menu Laporan
Suara dan Keluar.
4.4.3 Tampilan Halaman Form Kabupaten
Pada halaman Form Kabupaten ini terdapat isian untuk nama
Kabupaten yang sedang melakukan Pemilihan Kepala Daerah (Pilkada) dan
admin akan melakukan konfigurasi Pilkada dengan memilih pilihan
Kabupaten yang akan dihitung dalam Penghitungan Cepat Suara Hasil
Pilkada dengan SMS Gateway Berbasis Web di dalam pilihan yang terdapat
[image:59.612.169.515.263.547.2]di combo box.
Gambar 4.3 Tampilan halaman Form Kabupaten.
4.4.4 Tampilan Halaman Form Kecamatan
Pada halaman Form Kecamatan ini terdapat isian untuk nama
Kecamatan pada Kabupaten yang sedang melakukan Pemilihan Kepala
Daerah (Pilkada) dan akan dihitung dalam Penghitungan Cepat Suara Hasil
[image:60.612.171.515.257.523.2]Pilkada dengan SMS Gateway Berbasis Web. Hasilnya akan terdaftar pada
tabel dibawahnya.

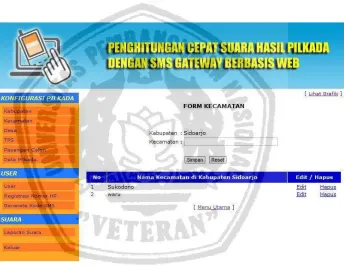

Gambar 4.4 Tampilan halaman Form Kecamatan.
4.4.5 Tampilan Halaman Form Desa
Pada halaman Form Desa ini terdapat isian untuk nama Desa pada
Kecamatan dan Kabupaten yang sedang melakukan Pemilihan Kepala
Daerah (Pilkada) dan akan dihitung dalam Penghitungan Cepat Suara Hasil
[image:61.612.190.496.260.509.2]Pilkada dengan SMS Gateway Berbasis Web. Hasilnya akan terdaftar pada
tabel dibawahnya.
Gambar 4.5 Tampilan halaman Form Desa.
4.4.6 Tampilan Halaman Form Kode TPS
Pada halaman Form Kode TPS ini terdapat pilihan untuk nama
Kecamatan, Desa, dan jumlah TPS. Sistem akan melakukan generate
terhadap kode TPS sehingga tiap TPS akan memiliki kode pengiriman sendiri
pada tiap Desa yang ada pada Kecamatan, dan Kabupaten yang sedang
melakukan Pemilihan Kepala Daerah (Pilkada) dan akan dihitung dalam
Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway Berbasis
[image:62.612.177.509.300.568.2]Web. Hasilnya akan terdaftar pada tabel dibawahnya.
Gambar 4.6 Tampilan halaman Form kode TPS.
4.4.7 Tampilan Halaman Form Pasangan Calon
Pada halaman Form Pasangan Calon ini terdapat isian nama Calon
Bupati (Calon Kepala Daerah) dan Calon Wakil Bupati (Calon Wakil Kepala
Daerah) serta inputan foto dari masing-masing calon pada Kabupaten yang
sedang melakukan Pemilihan Kepala Daerah (Pilkada) dan akan dihitung
dalam Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway
[image:63.612.166.522.285.596.2]Berbasis Web. Hasilnya akan terdaftar pada tabel dibawahnya.
Gambar 4.7 Tampilan halaman Form Pasangan Calon.
4.4.8 Tampilan Halaman Data Pilkada
Pada halaman Data Pilkada ini terdapat review jumlah TPS pada tiap Desa,
jumlah Desa pada tiap Kecamatan serta jumlah total dari seluruh TPS pada
Kabupaten yang sedang melakukan Pemilihan Kepala Daerah (Pilkada) yang
akan dihitung dalam Penghitungan Cepat Suara Hasil Pilkada dengan SMS
[image:64.612.188.515.267.508.2]Gateway Berbasis Web. Hasilnya akan terdaftar pada tabel dibawahnya.
Gambar 4.8 Tampilan halaman Data Pilkada.
Potongan script dari halaman Data Pilkada dapat dilihat di lampiran.
4.4.9 Tampilan Halaman Form User
Pada halaman Form User ini terdapat isian untuk dapat menambahkan hak
akses pada pengguna lain dalam aplikasi Penghitungan Cepat Suara Hasil
Pilkada dengan SMS Gateway Berbasis Web. Hasilnya akan terdaftar pada
Gambar 4.9 Tampilan halaman Form User.
Potongan script dari halaman User dapat dilihat di lampiran.
4.4.10 Tampilan Halaman Form Registrasi No. HP
Pada halaman Form Registrasi No. HP ini terdapat isian untuk dapat
menambahkan nomor handphone partisipan atau saksi yang bertugas untuk
mengirimkan hasil penghitungan suara di tiap. Apabila nomor handphone
pengirim belum terregistrasi, maka SMS hasil penghitungan tidak akan
masuk dan tidak akan dihitung. Hasilnya akan terdaftar pada tabel
Gambar 4.10 Tampilan halaman Form Registrasi No. HP.
Potongan script dari halaman Registrasi No. HP dapat dilihat di lampiran.
4.4.11 Tampilan Halaman Generate Kode SMS
Pada halaman Generate Kode SMS ini terdapat pilihan Kecamatan
untuk dapat membuat Format kode SMS pada tiap TPS di tiap Desa untuk
pengiriman SMS hasil pemungutan suara yang dilakukan oleh para partisipan
atau saksi yang berada di TPS. Hasilnya akan terdaftar pada tabel
dibawahnya.
Gambar 4.11 Tampilan halaman Generate Kode SMS.
4.4.12 Tampilan Halaman Lihat Kode SMS
Pada halaman Lihat Kode SMS ini terdapat pilihan Kecamatan untuk
dapat mereview kembali Format kode SMS pada tiap TPS di tiap Desa yang
telah dibuat pada halaman Generate Kode SMS. Hasilnya akan terdaftar pada
Gambar 4.12 Tampilan halaman Lihat Kode SMS.
Potongan script dari halaman Lihat Kode SMS dapat dilihat di lampiran.
4.4.13 Tampilan Halaman Laporan Suara
Pada halaman Laporan Suara ini terdapat tampilan berupa tabel untuk
memantau suara yang masuk dari SMS para partisipan atau saksi yang berada
di TPS dan dapat mengetahui jumlah perolehan suara para calon dan wakil
Gambar 4.13 Tampilan halaman Laporan Suara.
Potongan script dari halaman Laporan Suara dapat dilihat di lampiran.
4.4.14 Tampilan Halaman Keluar
Pada halaman Keluar ini admin dapat mengakhiri semua proses pada
aplikasi Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway
4.4.15 Tampilan Halaman Grafik
Gambar 4.14 Tampilan Halaman Grafik.
Pada halaman Grafik ini terdapat gambaran hasil perolehan suara
berupa grafik dimana admin maupun masyarakat dapat memantau dan
mengetahui hasil akhir dari perolehan suara dari para Calon Kepala Daerah
dan Calon Wakil Kepala Daerah dari detik ke detik pada aplikasi
Penghitungan Cepat Suara Hasil Pilkada dengan SMS Gateway Berbasis
BAB V
HASIL DAN UJI COBA
Pada bab ini akan dijelaskan mengenai hasil pengujian sistem Penghitungan
Cepat Suara Hasil Pilkada dengan SMS Gateway Berbasis Web yang akan dibuat.
Proses pengujian sistem dalam sub-bab ini akan dibagi menjadi beberapa tahap
antara lain, uji coba antar muka dan uji coba pengiriman SMS ke sistem.
5.1 Pengujian Antarmuka
Uji coba Antarmuka dalam sebuah sistem yang mana menampilkan
semua aktifitas input data pilkada yang meliputi data Kabupaten, Kecamatan,
Desa, TPS, Calon Bupati, nomor handphone pengirim (partisipan), generate
kode SMS secara otomatis, dan menampilkan hasil dalam bentuk grafik yang
dilakukan di dalam web browser.
[image:71.612.133.523.279.711.2]Proses login dilakukan dengan cara menginputkan username dan
password. Status dari user yang login adalah sebagai admin yang berhak
untuk memasukkan dan mengubah data Pilkada.
5.1.2 Form Kabupaten
Setelah admin berhasil login, maka akan melakukan pengisian nama
Kabupaten dan akan melakukan konfigurasi terhadap Kabupaten yang akan
[image:72.612.183.484.267.515.2]dihitung hasil pemungutan suaranya.
Gambar 5.2 Form Kabupaten.
5.1.3 Form Kecamatan
Konfigurasi Kabupaten yang dilakukan sebelumnya akan langsung
nampak saat pengisian nama-nama Kecamatan. Nama-nama Kecamatan yang
Gambar 5.3 Form Kecamatan.
5.1.4 Form Desa
Dalam pengisian nama-nama Desa admin terlebih dahulu akan
memilih nama Kecamatan yang membawahi beberapa Desa yang akan
dimasukkan ke dalam database.
Gambar 5.4 Form Desa.
5.1.5 Form TPS
Dalam pengisian TPS admin terlebih dahulu akan memilih nama
admin memasukkan jumlah TPS yang berada pada Desa tersebut, maka
[image:74.612.137.515.148.690.2]nomor TPS akan digenerate secara otomatis.
Gambar 5.5 Form TPS.
5.1.6 Form Pasangan Calon
Dalam pengisian nama pasangan calon admin terlebih dahulu akan
memilih nomor urut dari pasangan calon. Setelah itu admin memasukkan
nama Calon Bupati dan Wakil Calon Bupati berserta foto.
5.1.7 Form Data Pilkada
Form Data Pilkada merupakan Form tampilan hasil dari data
Kabupaten yang telah dikonfigurasi, yang berisi data jumlah Kecamatan,
jumlah Desa dalam tiap Kecamatan, dan jumlah TPS yang berada di tiap
[image:75.612.136.488.242.562.2]Desa.
Gambar 5.7 Form Data Pilkada.
5.1.8 Form User
Dalam pengisian User ini admin dapat menambahkan hak akses
kepada orang lain untuk masuk ke halaman administrator.
5.1.9 Form Registrasi No. HP
Dalam pengisian Registrasi No. Hp ini admin akan menambahkan
nomor handphone dan nama pengirim SMS (partisipan) di tiap TPS yang
[image:76.612.137.490.223.489.2]berhak untuk mengirim SMS ke sistem yang telah dibuat.
Gambar 5.9 Form Registrasi No. HP.
5.1.10 Form Generate Kode SMS
Dalam Form Generate Kode SMS ini admin akan memilih nama
Kecamatan yang akan dibuat kode SMS-nya, dan secara otomatis tiap TPS
pada tiap Desa akan memiliki kode dan Format penulisan SMS
Gambar 5.10 Form Generate Kode SMS.
5.1.11 Form Lihat Kode SMS
Dalam Form Lihat Kode SMS ini hanya berfungsi untuk me-review
